Электрическая проводка DAF

ОСНОВНЫЕ КОДОВЫЕ НОМЕРА
РАСПРЕДЕЛЕНИЕ ОСНОВНЫХ КОДОВЫХ НОМЕРОВ ПО ГРУППАМ
Группа         с - по                   Описание
01            А000 – А499            Розетки/вилки
02            А500 – А999        Создание напряжения
03            В000 – В499             Потребители
04            В500 – В999                Приборы
05            С000 – С499              Освещение
06            С500 – С999           Переключатели
07            D000 – D499        Сигнальные лампы
08            D500 – D999        Электронные блоки
09            E000 – E499           Предохранители
10            E500 – E999    Управляющие выключатели
11            F000 – F499     Контрольные выключатели
12            F500 – F999                Датчики
13           G000 – G499                   Реле
14           G500 – G999                 Клеммы
15           H000 – H499                 Разъемы

ОБЗОРНЫЕ СВЕДЕНИЯ ОБ ОСНОВНЫХ КОДОВЫХ НОМЕРАХ
На принципиальных схемах и в описаниях систем каждому узлу соответствует особая функция, выполняемая им в электрической системе автомобиля и обозначаемая основным кодовым номером (BCN).

Основной кодовый номер      Описание
  • А000 Розетка прицепа (7-штырьковая)
  • А001 Розетка задних противотуманных фонарей/фонарей заднего хода (7-штырьковая)
  • А004 Розетка (7-штырьковая) АBS/EBS прицепа
  • А007 Розетка 24 В (2-штырьковая)
  • А011 Розетка для дополнительного оборудования 12 В (2-штырьковая)
  • А021 Розетка диагностики (16-штырьковая)
  • А026 Розетка оборудования кузова
  • А027 Розетка для дополнительного оборудования 24 В (4-штырьковая)
  • А032 Розетка диагностики
  • А038 Розетка для дополнительного оборудования 40А (2-штырьковая)
  • А058 Розетка прицепа (15-штырьковая)
  • А068 Функциональный разъем, управление частотой вращения двигателя
  • А070 Функциональный разъем, кузов (8-штырьковый)
  • А071 Розетка автоматической КПП, функции замедлителя
  • А073 Розетка автоматической КПП, функционирование
  • А074 Розетка автоматической КПП, кузов
  • А076 Телефонная розетка
  • А087 Розетка соединительного блока CAN (2-штырьковая)
  • А500 Аккумуляторные батареи (2х)
  • А510 Аккумуляторная батарея системы сигнализации
  • А513 Встроенный регулятор напряжения генератора
  • В000 Двигатель очистителя лобового стекла
  • В002 Двигатель омывателя фар
  • В001 Двигатель насоса омывателя лобового стекла
  • В003 Двигатель электростеклоподъемника со стороны водителя
  • В004 Двигатель электростеклоподъемника со стороны пассажира
  • В005 Двигатель регулировки левого зеркала
  • В006 Двигатель регулировки правого зеркала
  • В009 Двигатель люка в крыше
  • В010 Стартер
  • В015 4-скоростной вентилятор отопителя
  • В017 Обогрев зеркал со стороны водителя
  • В018 Обогрев зеркал со стороны пассажира
  • В023 Радио
  • В024 Динамик, левый
  • В025 Динамик, правый
  • В026 СиБи-радиостанция
  • В028 Звуковой сигнал
  • В030 Прикуриватель со стороны водителя
  • В032 Обогрев сидения, со стороны водителя
  • В033 Обогрев сидения, со стороны пассажира
  • В042 Нагревательный элемент осушителя воздуха
  • В043 Компрессор кондиционера
  • В068 Дозирующий топливный насос, обогреватель кабины
  • В071 Клапан подъема подъемного механизма
  • В072 Клапан опускания подъемного механизма
  • В073 Двигатель насоса подъемного механизма
  • В079 Клапан защиты от включения нижнего ряда передач на высокой скорости
  • В084 Клапан стравливания воздуха из пневмоподвески
  • В088 Пропорциональный клапан замедлителя
  • В089 Клапан подачи воздуха замедлителя
  • В122 Дозировочный топливный насос обогревателя кабины Eberspacher
  • В129 Двигатель корректора левой фары головного света
  • В130 Двигатель корректора правой фары головного света
  • В131 Электромагнитный клапан насосной секции/ форсунки, цилиндр 1
  • В132 Электромагнитный клапан насосной секции/ форсунки, цилиндр 2
  • В133 Электромагнитный клапан насосной секции/ форсунки, цилиндр 3
  • В134 Электромагнитный клапан насосной секции/ форсунки, цилиндр 4
  • В135 Электромагнитный клапан насосной секции/ форсунки, цилиндр 5
  • В136 Электромагнитный клапан насосной секции/ форсунки, цилиндр 6
  • В166 Клапан ECAS переднего моста
  • В169 Контрольный клапан механизма отбора мощности Chelsea
  • В175 Двигатель привода люка в крыше
  • В176 Зуммер заднего хода
  • В178 Динамик, левый
  • В179 Динамик, левый
  • В180 Динамик, правый
  • В181 Динамик, правый
  • В182 Нагревательный элемент топливного фильтра/ влагоотделителя
  • В192 Клапан моторного тормоза
  • В199 Двигатель привода центрального замка, со стороны водителя
  • В200 Двигатель привода центрального замка, со стороны пассажира
  • В201 Электронный блок АКПП (AGC-А4)
  • В237 Клапан, АBS/ASR-D, блокировка дифференциала, задний мост
  • В238 Клапан подачи воздуха налево/направо, ECAS2, ведущий мост (FT)
  • В241 Датчик нагревательного элемента топливного фильтра/влагоотделителя
  • В243 Управляющий клапан межколесной блокировки
  • В244 Контрольный клапан дифференциала с продольным перераспределением тягового усилия
  • В245 Контрольный клапан механизма отбора мощности
  • В246 Контрольный клапан механизма отбора мощности
  • В247 Электромагнитный клапан тормоза двигателя (DEB)
  • В248 Электромагнитный клапан тормоза двигателя (DEB)
  • В250 Клапан подачи воздуха налево/направо, ECAS, ведущий мост (FА)
  • В251 Зуммер нейтрального положения, механизм подъема кабины
  • В252 Клапан рециркуляции
  • В253 Клапан подачи воздуха налево/направо, ECAS, ведущий мост
  • В254 Клапан подачи воздуха налево/направо в пневмобаллоны подвески, ECAS, ведомый передний мост с управляемыми колесами/ подъемный мост
  • В256 Клапан ABS-D, АBS/ASR-Е, передний мост, левый
  • В257 Клапан АBS/ASR-D, передний мост, правый
  • В258 Клапан ABS-D, АBS/ASR-Е, ведущий мост, левый
  • В259 Клапан АBS/ASR-D, ведущий мост, правый
  • В290 Электропневматический клапан давления наддува
  • В293 Клапан защиты от включения низших передач на высокой скорости
  • В294 Клапан пневмоподвески кабины, отключение контроля высоты, передняя часть
  • В306 Клапан избыточного давления EBS
  • В307 Модулятор переднего моста, EBS
  • В308 Контрольный клапан EBS прицепа
  • В309 Отсечной клапан ASR
  • В334 Электромагнитный клапан управления топливным насосом
  • В335 Вискомуфта вентилятора с электронным управлением
  • В338 Звуковой сигнал системы сигнализации
  • В340 Клапан привода на четыре колеса
  • В341 Свеча накаливания
  • В344 Насос автоматической системы смазки с встроенным электронным блоком
  • В353 Электромагнитный клапан управления АКПП, замедлитель
  • В354 Аккумулятор автоматической КПП (AGC-A4)
  • В356 Холодильник
  • В361 Модуль подушки безопасности
  • В365 Радиоаппарат
  • В372 Пропорциональный клапан контроля расхода EMAS
  • В377 Электродвигатель отопителя
  • В378 Нагревательный элемент топливного фильтра/влагоотделителя
  • В381 Блок клапанов RAS-EC
  • D385 Узел сцепления AS-Tronic
  • В386 Блок клапанов управления силовым цилиндром рулевого управления
  • В387 Электронный блок топливного фильтра/влагоотделителя (Fleetguard)
  • В399 Вентилятор охлаждения 1, AGC, АКПП
  • В400 Вентилятор охлаждения 2, AGC, АКПП
  • В401 Звуковой сигнал
  • В402 Резистор, ABS
  • В403 Резистор ECAS, низкая рама
  • В404 Резистор ECAS, низкая рама
  • В525 Модульный тахограф
  • В525 Модульный тахограф
  • С000 Ближний свет, левая фара
  • С001 Ближний свет, правая фара
  • С002 Дальний свет, левая фара
  • С003 Дальний свет, правая фара
  • С006 Фара-прожектор, левая
  • С007 Фара-прожектор, правая
  • С008 Левая передняя противотуманная фара
  • С009 Правая передняя противотуманная фара
  • С010 Габаритный огонь (фара), левый
  • С011 Габаритный огонь (фара), правый
  • С012 Габаритный фонарь, передний левый
  • С013 Габаритный фонарь, передний правый
  • С014 Указатель поворота, передний левый
  • С015 Указатель поворота, передний правый
  • С016 Повторитель указателя поворота, левый
  • С017 Повторитель указателя поворота, правый
  • С018 Указатель поворота, задний левый
  • С019 Указатель поворота, задний правый
  • С020 Стоп-сигнал, левый
  • С021 Стоп-сигнал, правый
  • С022 Задний фонарь, левый
  • С023 Задний фонарь, правый
  • С024 Противотуманный фонарь, задний левый
  • С025 Противотуманный фонарь, задний, правый
  • С026 Фонарь заднего хода, левый
  • С027 Фонарь заднего хода, правый
  • C052 Подсветка ручки управления вентилятором отопителя, левая
  • С053 Подсветка ручки управления вентилятором отопителя, правая
  • С062 Освещение подножки со стороны водителя
  • С063 Освещение подножки со стороны пассажира
  • С067 Освещение левого вещевого отделения
  • С071 Лампа рабочего освещения
  • С072 Подсветка пепельницы, левая
  • С073 Подсветка пепельницы, правая
  • С074 Габаритный фонарь, задний левый
  • С075 Габаритный фонарь, задний правый
  • С110 Лампа освещения спального места с выключателем
  • С111 Лампа освещения спального места с выключателем
  • С115 Лампа освещения спального места с выключателем
  • С119 Внутреннее освещение с выключателем, со стороны водителя
  • С129 Внутреннее освещение с выключателем
  • С130 Внутреннее ночное освещение (красное) со стороны водителя
  • С139 Внутреннее ночное освещение (красное) со стороны пассажира
  • С144 Проблесковый маячок, левый
  • С145 Проблесковый маячок, правый
  • С154 Освещение заднего номерного знака, слева (тягачи)
  • С155 Освещение заднего номерного знака, слева (тягачи)
  • С156 1-ый боковой фонарь, левый, (тягачи)
  • С157 1-ый боковой фонарь, правый, (тягачи)
  • С158 2-ой боковой фонарь, левый, (тягачи)
  • С159 2-ой боковой фонарь, правый, (тягачи)
  • С162 Фара-прожектор на крыше
  • С163 Габаритный фонарь/фара-прожектор на крыше
  • С164 Фара-прожектор на крыше
  • С165 Габаритный фонарь/фара-прожектор на крыше
  • С166 Фара-прожектор на крыше
  • С167 Габаритный фонарь/фара-прожектор на крыше
  • С168 Фара-прожектор на крыше
  • С169 Габаритный фонарь/фара-прожектор на крыше
  • С185 Лампа с выключателем
  • С187 Габаритный фонарь, центральный левый
  • С188 Габаритный фонарь, центральный правый
  • С189 Габаритный фонарь, центральный левый
  • С190 Габаритный фонарь, центральный правый
  • С191 Ночное освещение, центр
  • С192 Внутреннее освещение с выключателем, со стороны пассажира
  • С525 Главный выключатель
  • С539 Выключатель доп. устройства/зажигание/стартер
  • С553 Главный выключатель, управляемый вручную
  • С622 Выключатель, освещение
  • С695 Переключатель регулировки зеркала, со стороны водителя
  • С696 Переключатель регулировки зеркала, со стороны пассажира
  • С697 Выключатель обогрева сидения, со стороны водителя
  • С698 Выключатель обогрева сидения, со стороны пассажира
  • С704 Выключатель подъемного механизма
  • С715 Выключатель проблескового маячка
  • С716 Выключатель проблескового маячка
  • С725 Выключатель лампы рабочего освещения
  • С727 Выключатель задних и передних противотуманных фар
  • С735 Выключатель внутреннего ночного освещения
  • С736 Переключатель люка в крыше
  • С737 Выключатель тягового усилия, АBS/ASR-D
  • С739 Выключатель механического подъемного механизма
  • C740 Выключатель ECAS, нормальная транспортная высота
  • С741 Выключатель подъема моста системой ECAS
  • С742 Выключатель увеличения тягового усилия
  • С743 Переключатель электростеклоподъемника со стороны пассажира (дверь водителя)
  • С744 Переключатель электростеклоподъемника со стороны пассажира (дверь пассажира)
  • С745 Переключатель электростеклоподъемника со стороны водителя (дверь водителя)
  • С746 Выключатель обогрева зеркал
  • С748 Контрольный выключатель дифференциала с осевым перераспределением тягового усилия
  • С749 Контрольный выключатель дифференциала с продольным перераспределением тягового усилия
  • С750 Выключатель режима отбора мощности
  • С751 Выключатель режима отбора мощности
  • С760 Выключатель кондиционера
  • С763 Потенциометр регулировки яркости подсветки приборов
  • С764 Потенциометр коррекции высоты пучка света фар
  • С765 Выключатель аварийной сигнализации (со светодиодом подсветки)
  • С773 Выключатель задних противотуманных фонарей
  • С774 Выключатель центрального замка
  • С778 Выключатель отопителя кабины
  • С802 Переключатель заслонки рециркуляции
  • С804 Переключатель регулируемого ограничителя скорости
  • С813 Выключатель фар-прожекторов на крыше
  • С831 Подрулевой переключатель, круиз-контроль/управление оборотами/замедлитель
  • С832 Подрулевой переключатель, указатели поворотов/очиститель лобового стекла
  • С835 Выключатель, отключение датчиков сигнализации внутри кабины
  • С836 Выключатель, отключение датчиков сигнализации в грузовом отделении, кузов/прицеп
  • С837 Выключатель внутреннего освещения
  • С840 Выключатель для привода на четыре колеса
  • С841 Переключатель доп. оборудования/зажигания/ стартера
  • С842 Подрулевой переключатель, очиститель/ омыватель лобового стекла
  • С844 Главный выключатель обогревателя кабины
  • С853 Главный выключатель в кабине
  • С854 Главный выключатель на раме
  • С858 Выключатель внутреннего индивидуального освещения
  • С859 Выключатель внутреннего освещения в консоли крыши, со стороны водителя
  • С861 Клавишный выключатель, PETREG
  • С864 Переключатель электростеклоподъемника со стороны пассажира (дверь пассажира)
  • С865 Переключатель электростеклоподъемника со стороны пассажира (дверь водителя)
  • С866 Переключатель электростеклоподъемника со стороны водителя (дверь водителя)
  • С867 Выключатель обогрева зеркал
  • С868 Переключатель регулировки зеркал
  • С871 Потенциометр регулировки светового пучка фар головного света
  • С872 Выключатель реле подогрева топлива (Fleetguard)
  • C880 Выключатель, зуммер заднего хода
  • С882 Выключатель вентилятора отопителя
  • С883 Выключатель системы увеличения тягового усилия FAG
  • С890 Выключатель отключения интегрированного применения вспомогательных тормозных устройств
  • С891 Подрулевой переключатель, очиститель/ омыватель лобового стекла, круиз-контроль, частота вращения двигателя
  • С892 Переключатель вентилятора отпителя
  • С893 Выключатель кондиционера
  • С895 Выключатель ограничения высоты ECAS в зависимости от скорости автомобиля
  • D094 Сигнальная лампа (оранжевая) отбора мощности (2-ая)
  • D503 Электронный блок подъемного механизма
  • D521 Электронный блок обогревателя кабины
  • D529 Электронный блок дистанционного управления ECAS
  • D609 Диод, выключатель освещения
  • D610 Диод, дальний свет/ближний свет
  • D611 Диод, демпфирующий клапан опускания подъемного механизма
  • D612 Диод, демпфирующий клапан подъема подъемного механизма
  • D613 Диод, демпфирующее реле насоса подъемного механизма
  • D622 Диод, блокировка подъема подъемного механизма
  • D623 Диод, блокировка опускания подъемного механизма
  • D703 Диод, отключение дополнительного обогревателя/контакт в двери со стороны водителя
  • D705 Диод отключения обогревателя кабины при работающем двигателе
  • D709 Диод, внутреннее освещение, предотвращение обратной связи на выключатель пассажира
  • D710 Диод, внутреннее освещение, предотвращение обратной связи на выключатель водителя
  • D715 Светодиод, системы сигнализации
  • D758 Диод предотвращения обратной связи на VIC
  • D758 Диод предотвращения обратной связи на стоп-сигналы
  • D782 Диод, предотвращение обратной связи при запирании дверей, со стороны водителя
  • D783 Диод, внутреннее освещение, со стороны водителя
  • D784 Диод освещения (вариант для Швеции)
  • D785 Диод освещения (вариант для Швеции)
  • D787 Диод, связь кондиционер-компрессор
  • D791 Диод выключателя в двери
  • D792 Диод выключателя в двери
  • D802 Электронный блок ECAS-2 (6х2)
  • D814 Электронный блок UPEC
  • D826 Электронный блок ограничителя тока VLG
  • D850 Электронный блок, АBS/ASR, модель D
  • D851 Электронный блок ECAS-3 (4х2)
  • D855 Электронный блок влагоотделителя
  • D866 Электронный блок управления автоматической КПП (AGC-A4)
  • D867 Селектор автоматической КПП (AGC)
  • D871 Электронный блок дополнительного обогревателя кабины Airtronic D2
  • D879 Модулятор заднего моста
  • D880 Электронный блок EBS
  • D895 Электронный блок преобразователя (10А) с энергопитанием памяти радиоаппарата
  • D899 Приборный щиток DIP-4
  • D900 Электронный блок VIC
  • D901 Электронный блок обогревателя кабины Hydronic 10
  • D902 Электронный блок замедлителя ZF с CAN
  • D903 Электронный блок ECS-DC3
  • D904 Переключатель селектора меню, MCS
  • D905 Электронный блок центрального замка
  • D909 Электронный блок системы сигнализации с ультразвуковыми датчиками
  • D910 Электронный блок зарядного устройства аккумуляторной батареи
  • D911 Электронный блок системы сигнализации (ALS-S)
  • D912 Электронный блок иммобилайзера
  • D916 Электронный блок CDS
  • D924 Электронный блок главного выключателя
  • D926 Электронный блок системы подушки безопасности/натяжителя ремня безопасности
  • D931 Светодиод иммобилайзера
  • D932 Электронный блок EMAS
  • D933 Соединительный блок CAN (CCU)
  • D935 Расширительный модуль CAN (CXB)
  • D936 Электронный блок автоматической коробки передач (AGC-T1000/2000)
  • D940 Электронный блок RAS-EC
  • D941 Электронный блок ABS/ASR, модель D
  • D942 Коробка с предохранителями
  • D954 Модулятор коробки передач AS Tronic
  • D955 Блок рычага переключения передач AS Tronic
  • D958 Электронный блок, преобразователь с источником питания для памяти радиоаппарата
  • D960 Контактная катушка, подушка безопасности
  • D961 Электронный блок ABS/ASR, модель Е
  • D969 Диспетчер данных CAN (CDM)
  • Е000 Предохранитель, задний левый боковой фонарь
  • Е001 Предохранитель, задний правый габаритный фонарь
  • Е004 Предохранитель, ближний свет со стороны водителя
  • Е005 Предохранитель, сигнальная лампа ближнего света со стороны пассажира
  • Е006 Предохранитель, дальний свет со стороны водителя
  • Е007 Предохранитель, сигнальная лампа дальнего света со стороны пассажира
  • Е008 Предохранитель, фары-прожекторы
  • Е009 Предохранитель, передние противотуманные фары
  • Е010 Предохранитель, задние противотуманные фонари
  • Е013 Предохранитель, стоп-сигналы
  • Е016 Предохранитель, фонари заднего хода/нейтральное положение КПП/двигатель очистителя лобового стекла/управление блокировкой межколесного дифференциала
  • Е018 Предохранитель электродвигателя очистителя лобового стекла
  • Е019 Предохранитель, звуковой сигнал
  • Е023 Предохранитель, выключатель холодного запуска /тахограф/программируемый таймер отопителя кабины/система сигнализации
  • Е025 Предохранитель, двигатель очистителя лобового стекла/омывателя фар головного света/омывателя лобового стекла
  • Е026 Предохранитель, прикуриватель/выключатели в дверях/электронный блок, преобразователь 24/12 В с источником питания для памяти радиоаппарата
  • Е029 Предохранитель, замедлители/моторный тормоз
  • Е031 Предохранитель вентилятора отопителя
  • Е033 Предохранитель, электродвигатель стеклоподъемника со стороны пассажира
  • Е034 Предохранитель, электродвигатель стеклоподъемника со стороны водителя
  • Е035 Предохранитель, приборы и сигнальные лампы/выключатель стояночного тормоза
  • Е036 Предохранитель, розетка 24 В
  • Е037 Предохранитель, выключатель зажигания
  • Е039 Предохранитель, обогрев сидений
  • Е040 Предохранитель, АBS/EBS
  • Е041 Предохранитель, ABS
  • Е042 Предохранитель, ABS
  • Е043 Предохранитель, АBS/EBS прицепа
  • Е044 Предохранитель, обогрев зеркал/электропривод регулировки зеркал/электростеклоподъемник
  • Е045 Предохранитель внутреннего освещения кабины
  • Е048 Предохранитель, энергопитание прицепа
  • Е051 Предохранитель ECAS/EMAS
  • Е052 Предохранитель, лампа рабочего освещения/ дистанционное управление ECAS
  • Е053 Предохранитель, диагностический разъем (16-штырьковый)/светодиодный блок/ система сигнализации
  • Е058 Предохранитель, обогреватель кабины Webasto Airtop 2000
  • Е062 Предохранитель, подъемный механизм/ECAS/EMAS
  • Е084 Предохранитель, освещение
  • Е091 Предохранитель, нагревательный элемент осушителя воздуха/подрулевой переключатель/механизм отбора мощности/выключатель сцепления/ функциональный разъем управления частотой вращения двигателя
  • Е108 Предохранитель VIC
  • Е112 Предохранитель, сигнальная лампа включения свечей накаливания
  • Е114 Предохранитель, обогреватель кабины (Eberspacher)/сигнальные лампы
  • Е117 Предохранитель, подсветка органов управления
  • Е118 Предохранитель, энергопитание UPEC/ECS-DC-3
  • Е142 Предохранитель, доп. оборудование до замка зажигания
  • Е143 Предохранитель, UPEC/тахограф/система сигнализации/иммобилайзер/ABS-D/ ABS/ASR-E
  • Е144 Предохранитель, АКПП (AGC-A4)
  • Е145 Предохранитель, АКПП (AGC-A4)
  • Е153 Предохранитель таймера главного выключателя/останова двигателя/ энергопитания главного выключателя
  • Е156 Предохранитель освещения доп. оборудования
  • Е157 Предохранитель, автоматическая смазка
  • Е158 Предохранитель, приборный щиток, DIP-4
  • Е160 Предохранитель, ECS-DC3
  • Е163 Предохранитель, доп. оборудование после замка зажигания (разъем А027)/ проблесковые маячки/люк в крыше
  • Е164 Предохранитель подогревателя топлива FPH-E, до замка зажигания
  • Е165 Предохранитель подогревателя топлива FPH-E, после замка зажигания
  • Е168 Предохранитель дополнительного оборудования/микроволновой печи
  • Е170 Предохранитель, электронный блок топливного фильтра/влагоотделителя, Racor
  • Е171 Предохранитель нагревательного элемента топливного фильтра/ влагоотделителя, Racor
  • Е172 Предохранитель, АBS/EBS прицепа
  • Е184 Предохранитель UPEC
  • Е189 Предохранитель, EBS заднего моста
  • Е190 Предохранитель, ABS-D, ABS/ASR-E
  • Е198 Предохранитель, центральный замок
  • Е199 Предохранитель, замедлитель ZF
  • Е277 Предохранитель VIC
  • Е279 Предохранитель регулятора напряжения генератора
  • Е280 Предохранитель VIC
  • Е282 Предохранитель, выключатель моторного тормоза/выключатель стоп-сигналов
  • Е284 Предохранитель, 2-ой габаритный фонарь, слева и справа/левый задний фонарь, подсветка органов управления
  • Е285 Предохранитель, VIC/выключатель противотуманных фар
  • Е286 Главный предохранитель
  • Е290 Предохранитель EMAS/RAS-EC
  • Е297 Предохранитель, система подушки безопасности и натяжителя ремня безопасности
  • Е330 Предохранитель, главный выключатель, провод ‘sens’
  • Е349 Главный предохранитель, кабина
  • Е350 Предохранитель, различное электрооборудование
  • Е351 Предохранитель, различное электрооборудование
  • Е501 Выключатель, фонари заднего хода
  • Е507 Бесконтактный выключатель подъемного механизма защиты от превышения осевой нагрузки (10 т)
  • Е508 Термовыключатель, компрессор кондиционера
  • Е509 Выключатель, кондиционера, высокое/низкое давление
  • Е511 Контрольный выключатель стоп-сигналов
  • Е511 Контрольный выключатель стоп-сигналов
  • Е514 Выключатель, освещение подножки/выключатель внутреннего освещения в двери, со стороны водителя
  • Е515 Выключатель, освещение подножки/ выключатель внутреннего освещения в двери, со стороны пассажира
  • Е524 Датчик давления масла для выключателя подъемного механизма
  • Е525 Выключатель освещения центрального верхнего вещевого отделения
  • Е526 Выключатель освещения центрального нижнего вещевого отделения
  • Е527 Выключатель освещения правого вещевого отделения
  • Е528 Выключатель освещения левого вещевого отделения
  • Е529 Выключатель освещения правого отделения для инструментов
  • Е542 Бесконтактный выключатель для защиты от превышения нагрузки на ось (13 тон)
  • Е548 Выключатель нейтрального положения КПП
  • Е560 Выключатель освещения левого отделения для инструментов
  • Е561 Выключатель защиты от включения низших передач КПП на высокой скорости
  • Е564 Выключатель, моторный тормоз
  • Е566 Контрольный выключатель термостата дополнительного обогревателя Eberspacher Airtronic
  • Е569 Выключатель нейтрального положения
  • Е570 Бесконтактный выключатель, сцепление - механизм отбора мощности N10
  • Е571 Контрольный выключатель дополнительного обогревателя Thermo 90/Hydronic 10
  • Е575 Бесконтактный выключатель, сцепление
  • E579 Выключатель, термостат/отопитель кабины, вентилятор, Eberspacher (водяной)
  • E580 Выключатель, термостат/обогреватель кабины, вентилятор, Eberspacher (таймер)
  • E581 Выключатель, таймер обогревателя кабины Eberspacher Airtronic
  • E584 Бесконтактный выключатель для защиты от превышения нагрузки на ось (7,5 тонн)
  • Е585 Селекторный переключатель АКПП АТ 1000/2000
  • Е587 Выключатель стоп-сигналов/сцепления
  • Е590 Селекторный переключатель AS Tronic
  • Е592 Выключатель фонарей заднего хода
  • Е593 Выключатель нейтрального положения
  • Е595 Выключатель защиты от включения низших передач КПП на высокой скорости
  • Е597 Выключатель вентилятора охлаждения АКПП (AGC-A4)
  • F000 Контрольный выключатель стояночного тормоза
  • F006 Контрольный выключатель блокировки дифференциала, 1-ый дифференциал
  • F007 Контрольный выключатель блокировки дифференциала, 3-ий дифференциал
  • F009 Выключатель контроля подъема кабины
  • F011 Контрольный выключатель, давление масла в двигателе
  • F033 Контрольный выключатель сигнализации делителя
  • F038 Контрольный выключатель блокировки дифференциала, 2-ой дифференциал
  • F047 Контрольный выключатель, рулевое управление (1-ый контур)
  • F048 Контрольный выключатель, рулевое управление (2-ой контур)
  • F050 Контрольный выключатель, давление блокировки дифференциала (1-ый и 2-ой дифференциал)
  • F087 Контрольный выключатель, отбор мощности с КПП
  • F088 Контрольный выключатель, отбор мощности с КПП
  • F097 Бесконтактный выключатель подъемного механизма, поддерживающий задний мост
  • F107 Датчик износа тормозных накладок, переднее левое
  • F108 Датчик износа тормозных накладок, переднее правое
  • F109 Датчик износа тормозных накладок, переднее левое, 2-ой передний мост
  • F110 Датчик износа тормозных накладок, переднее правое, 2-ой передний мост
  • F111 Датчик износа тормозных накладок, заднее левое
  • F112 Датчик износа тормозных накладок, заднее правое
  • F113 Датчик износа тормозных накладок, переднее левое, 2-ой задний мост (6х2)
  • F114 Датчик износа тормозных накладок, переднее правое, 2-ой задний мост (6х2)
  • F116 Датчик уровня масла, RAS-EC
  • F118 Контрольный выключатель сигнализации делителя
  • F509 Датчик температуры воздуха обогревателя кабины
  • F512 Датчик частоты вращения колеса, передний мост, левое
  • F513 Датчик частоты вращения колеса, передний мост, правое
  • F514 Датчик частоты вращения колеса, ведущий мост, левое
  • F515 Датчик частоты вращения колеса, ведущий мост, правое
  • F533 Датчик скорости автомобиля, (4-штырьковый, 1-ый)
  • F544 Датчик температуры охлаждающей жидкости вторичного замедлителя
  • F552 Датчик положения коленчатого вала
  • F558 Датчик положения распределительного вала
  • F565 Датчик температуры топлива
  • F566 Датчик температуры охлаждающей жидкости двигателя
  • F601 Датчик, частота вращения выходного вала, АКПП AGC AT1000/2000
  • F602 Датчик, частота вращения входного вала, АКПП AGC AT1000/2000
  • F603 Ультразвуковой передатчик
  • F604 Ультразвуковой приемник
  • F608 Датчик уровня топлива
  • F612 Датчик высоты, ECAS, задний мост, левый
  • F613 Датчик высоты, ECAS, задний мост, правый
  • F614 Датчик высоты ECAS передний мост
  • F615 Датчик давления ECAS ведущий мост левый/правый
  • F616 Датчик запирания кабины
  • F619 Датчик запирания кабины, система сигнализации
  • F628 Клапан рабочего тормоза, EBS
  • F647 Датчик давления и температуры масла
  • F648 Датчик давления топлива в рампе
  • F649 Датчик давления наддува и температуры воздуха на входе
  • F651 Датчик температура окружающего воздуха
  • F652 Датчик давления воздуха
  • F656 Датчик уровня охлаждающей жидкости
  • F669 Датчик температуры, замедлитель АКПП, AGC-A4
  • F670 Датчик, частота вращения турбины, АКПП (AGC-A4)
  • F671 Датчик педали акселератора ECS-DC3
  • F672 Датчик педали акселератора UPEC
  • F673 Датчик уровня и температуры масла в двигателе
  • F676 Датчик цилиндра механизма подъема кабины
  • F686 Радарный датчик системы сигнализации
  • F687 Датчик угла переднего моста, EMAS
  • F688 Датчик угла поддерживающего заднего моста, EMAS
  • F692 Датчик влагоотделителя
  • F695 Датчик угла поддерживающего заднего моста
  • F696 Датчик угла переднего моста
  • F705 Датчик скорости
  • F706 Датчик влагоотделителя
  • G000 Реле, задние фонари/габаритные фонари/подсветка органов управления
  • G001 Реле, ближний свет
  • G002 Реле, дальний свет
  • G003 Реле, фары-прожекторы
  • G004 Реле, передние противотуманные фары
  • G005 Реле, задние противотуманные фонари
  • G008 Реле очистителя лобового стекла
  • G014 Реле, свеча накаливания
  • G015 Реле, зажигание
  • G028 Реле, электростеклоподъемник, со стороны пассажира
  • G029 Реле, электростеклоподъемник, со стороны пассажира
  • G030 Реле, электростеклоподъемник, со стороны водителя
  • G031 Реле, электростеклоподъемник, со стороны водителя
  • G036 Реле стоп-сигналов
  • G037 Микро-реле стоп-сигналов для AGC-А4 с замедлителем
  • G052 Реле, двигатель подъемного механизма
  • G066 Реле перегрузки подъемного механизма
  • G094 Реле, клапан контроля тягового усилия
  • G095 Реле, контроль тягового усилия, 60 с сброс воздуха
  • G096 Реле, контроль тягового усилия, 60 с сброс воздуха
  • G126 Предохранитель, энергопитание UPEC/ECS-DC3
  • G170 Реле, вентилятор отопителя
  • G178 Реле, доп. оборудование
  • G180 Реле времени энергопитания, Allison, 12 В
  • G181 Реле переключения энергопитания, Allison, 12 В
  • G185 Реле отключения стартерной цепи
  • G188 Реле, освещение доп. оборудования
  • G201 Реле топливного подогревателя EFPH
  • G203 Реле перегрузки стартера
  • G234 Контрольное реле топливного фильтра/влагоотделителя
  • G236 Реле, очиститель лобового стекла (скорость 1 и 2)
  • G237 Реле, очиститель лобового стекла (автоматический возврат в исходное положения)
  • G238 Реле омывателя фар
  • G247 Реле, вентилятор отопителя кабины, обогреватель Eberspacher Hydronic
  • G257 Реле клапана рециркуляции
  • G258 Реле клапана рециркуляции,
  • G259 Реле, управление отбором мощности
  • G267 Реле кондиционера
  • G279 Реле кондиционера
  • G291 Реле, АКПП (AGC-A4)
  • G292 Реле, АКПП (AGC-A4)
  • G293 Реле, АКПП (AGC-A4)
  • G294 Реле, АКПП (AGC-A4)
  • G295 Реле, АКПП (AGC-A4)
  • G297 Реле пневмоподвески кабины
  • G299 Реле, фары-прожекторы на крыше
  • G301 Реле, освещение D+
  • G302 Реле, вариант освещения для Швеции
  • G303 Реле, блокировка стартера
  • G328 Реле, останов двигателя
  • G350 Реле, автоматическая КПП, фонари заднего хода
  • G351 Реле, предохранительный блок механизма подъема кабины
  • G353 Реле, зажигание
  • G367 Реле, энергопитание главного выключателя
  • G368 Реле, «масса» главного выключателя
  • G371 Реле АКПП, кузов
  • G372 Реле, прерыватель стартерной цепи
  • G375 Реле стоп-сигналов для AGC (AGC-A4) с замедлителем
  • G377 Реле, энергопитание доп. оборудования, радиоаппарат
  • G380 Реле, механический подъемный мост, верхнее положение
  • G381 Реле, механический подъемный мост (7,5 тонн)
  • G397 Реле, обогрев лобового стекла
  • G425 Реле главного выключателя
  • G426 Реле зажигания
  • G427 Реле, увеличение тягового усилия FAG
  • G444 Реле, вентиляторы охлаждения АКПП (AGC-A4)
  • G507 «Масса», одноконтактная, рама-кабина
  • G516 Центральная «масса» кабины, со стороны пассажира
  • G517 Центральная «масса» кабины, со стороны водителя
  • G520 Центральная «масса» рамы, передний торец
  • G524 Контакт «массы», свеча накаливания
  • G525 Центральная «масса», маховик
  • G528 Контакт «массы», подушка безопасности при левостороннем рулевом управлении/обогреватель при правостороннем рулевом управлении
  • G529 Контакт «массы», подушка безопасности при правостороннем рулевом управлении/обогреватель при левостороннем рулевом управлении
  • G535 Распределительный блок CAN
  • G723 Проходное соединение центрального замка
  • G725 Проходное соединение, обогреватель кабины (Eberspacher)
  • G732 Проходное соединение, обогреватель кабины (Eberspacher)
  • G733 Проходное соединение нейтрального положения замедлителя
  • G734 Проходное соединение, износ тормозных накладок
  • G735 Проходное соединение, освещение по варианту для Швеции
  • G736 Соединение V-CAN
  • G737 Проходное соединение, управление оборотами двигателя ECS-DC3
  • G742 Проходное соединение, VIC/DIP4
  • G743 Проходное соединение, дальний свет
  • G744 Проходное соединение, обогреватель кабины/сигнальные лампы/центральный замок
  • G745 Проходное соединение, подъемный механизм
  • G747 Проходное соединение, AS Tronic V-CAN
  • G748 Узел, V-CAN
  • G750 Узел, V-CAN
  • G752 Узел, V-CAN
  • G753 Узел, V-CAN
  • G755 Проходное соединение, освещение по варианту для Швеции
  • G756 Проходное соединение, нейтрального положения AS Tronic
  • G757 Проходное соединение, главный выключатель

МАРКИРОВКА ПРОВОДОВ
В настоящем стандарте содержатся инструкции по единообразному использованию маркировки проводов.
Система маркировки состоит из системы цифр и системы цветовой кодировки, обеспечивающих ясную топологию соединений и позволяющих избежать неправильных подключений и ошибок при монтаже.

ЦИФРОВАЯ И ЦВЕТОВАЯ КОДИРОВКА
Каждый цифровой код состоит из четырех цифр, первая из которых отражает основной раздел и цвет.

Основные группы
Энергоснабжение (красный)
1000 – 1099 Выработка напряжения
1100 – 1199 Энергоснабжение до замка зажигания
1200 – 1499 Энергоснабжение после замка зажигания
Освещение (желтый)
2000 – 2099 Указатели поворотов и система сигнализации
2100 – 2599 Внешнее освещение автомобиля
2600 – 2999 Внутреннее освещение автомобиля
Функции предупреждения и индикации (синий)
3000 – 3399 Функции двигателя
3400 – 3999 Функция автомобиля
Потребители (черный)
4000 – 4999 Функции запуска, останова, двигателя, свечи накаливания
4500 – 5499 Функции автомобиля
5500 – 5999 Автоматическая трансмиссия
6000 – 6999 Специальные модели (не серийные, хотя и с завода)
Соединения с «массой» (белый)
Не маркируются
9000 – 9499 «Масса» для диагностики и сигналов

Провода I-CAN (витая пара)
3565 CAN-L (желтый)
3566 CAN-H (серый)
Провода V-CAN (витая пара)
3700 CAN-L (желтый)
3701 CAN-H (синий)
Примечания:
- Кодировка «М» с серийным номером на проводах «массы» применяется по производственным причинам.
- При прямом сращивании проводов (каскадировании), на каждом отдельном проводе показаны цифровые коды, сопровождаемые буквой серии.
Соединения «массы»
Применение электронных систем привело к необходимости подразделения соединений «массы» на группы. Различается два различных типа соединений «массы»:
- «масса» подключения к источникам энергоснабжения
- «масса» для диагностики и сигналов.
«Масса» подключения к источникам энергоснабжения – это «масса» обычного типа.
«Масса» для диагностики и сигналов используется исключительно для электронных систем.
Провода «массы» обоих типов белого цвета, однако те из них, которые используются для «массы» диагностики и сигналов, помечены цифровыми кодами (от 9000 до 9500).

ПРИ ПОДКЛЮЧЕНИИ ЭЛЕКТРИЧЕСКОГО УСТРОЙСТВА НИКОГДА НЕ ИСПОЛЬЗУЙТЕ «МАССУ» ДИАГНОСТИКИ И СИГНАЛОВ
Если вы сделаете это, может нарушиться работа электронных узлов.
При необходимости подключения электронного устройства, «масса» для этой системы должна быть соединена с центральным соединением «массы» в кабине.
Место подсоединения находится в проходном соединителе панели приборов.

Сокращения, используемые при цветовой кодировке
Цвет           Сокраще-ние
Красный                rd
Желтый                 gl
Коричне-вый         bn
Белый                   wt
Зеленый               gn
Серый                   gs
Синий                   bw
Черный                 zt
Оранже-вый          oe
Фиолето-вый         vt

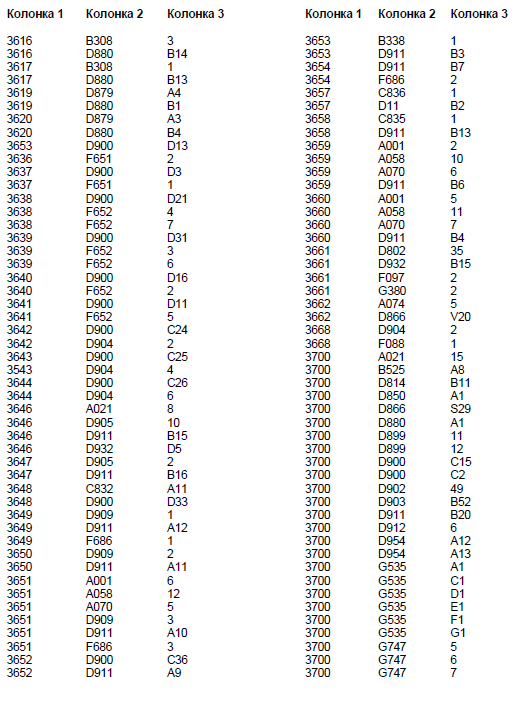

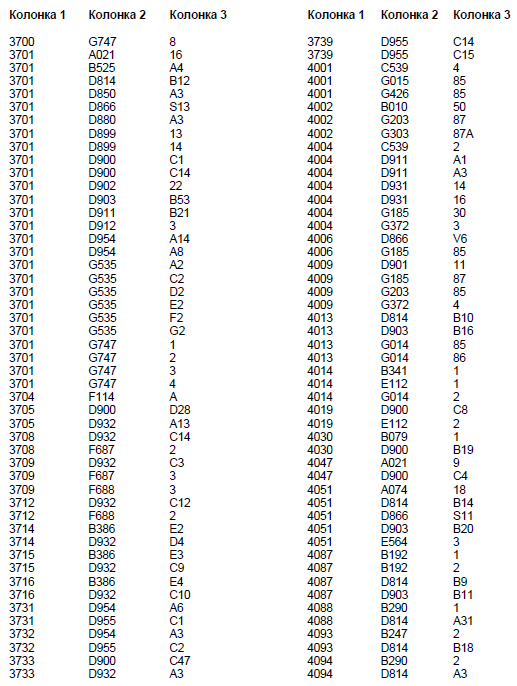

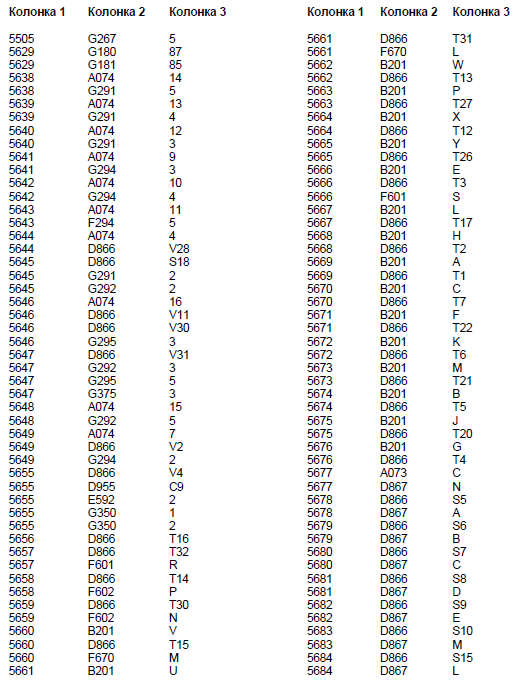

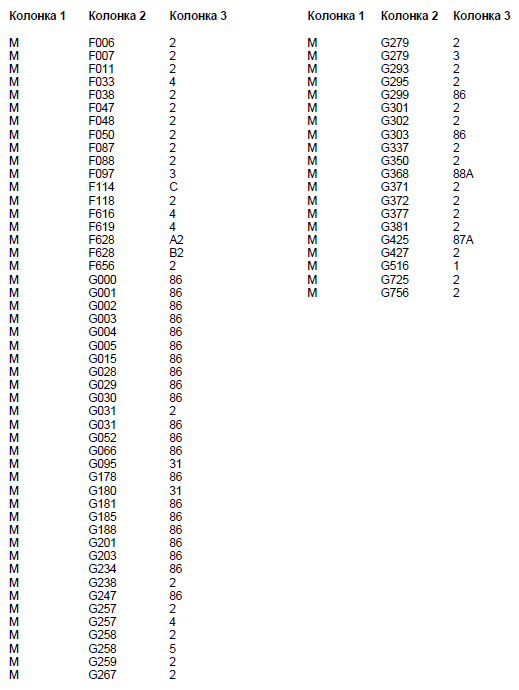

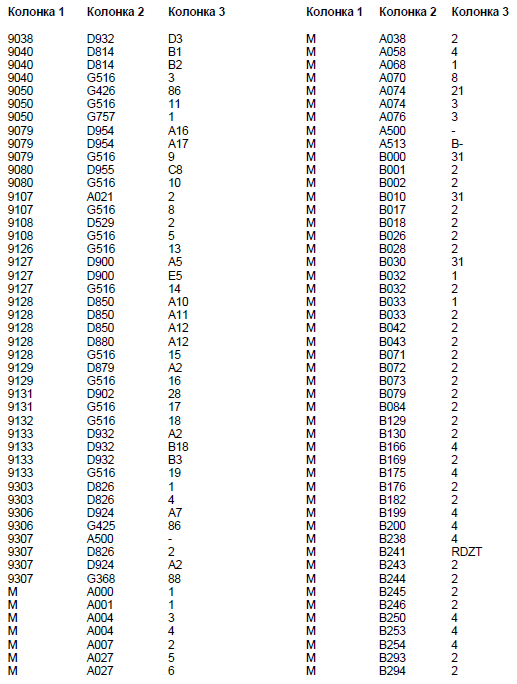

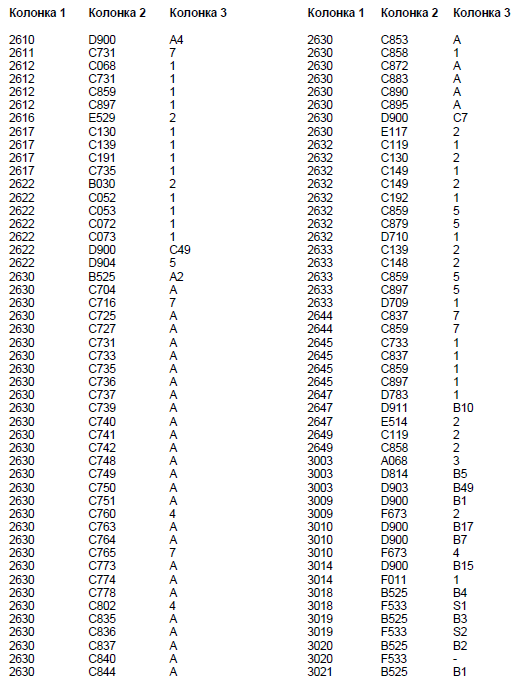

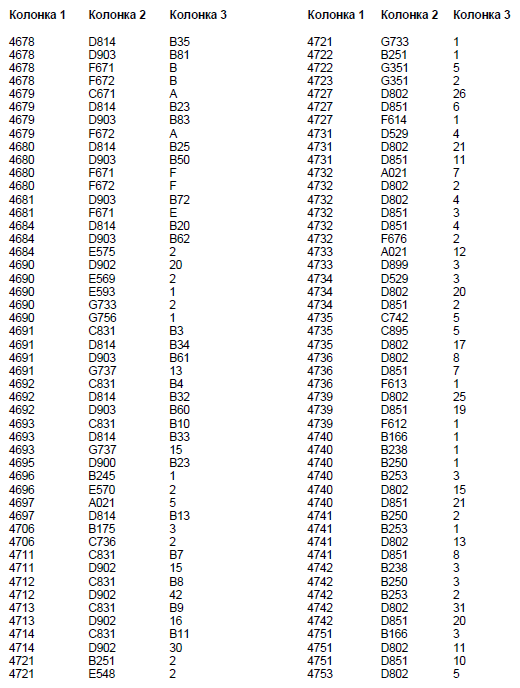

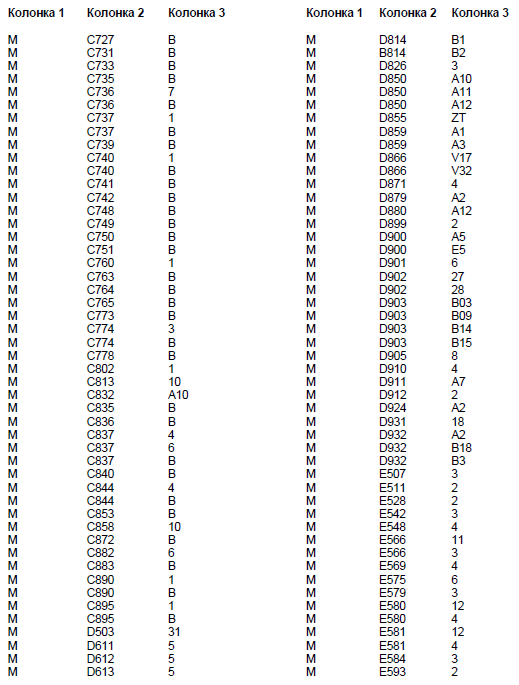

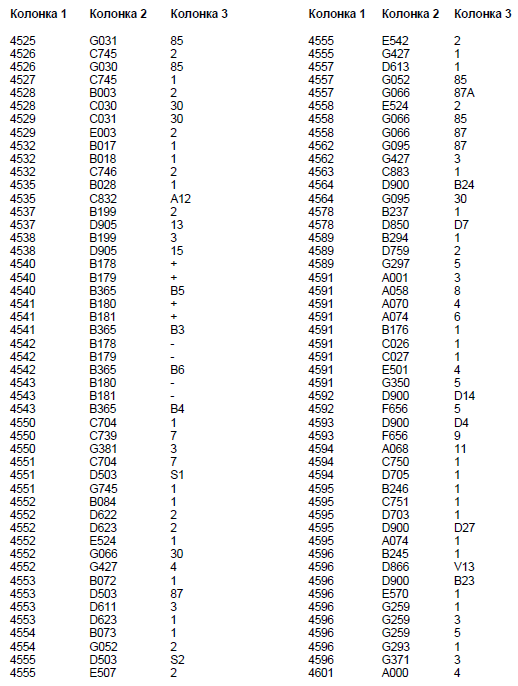

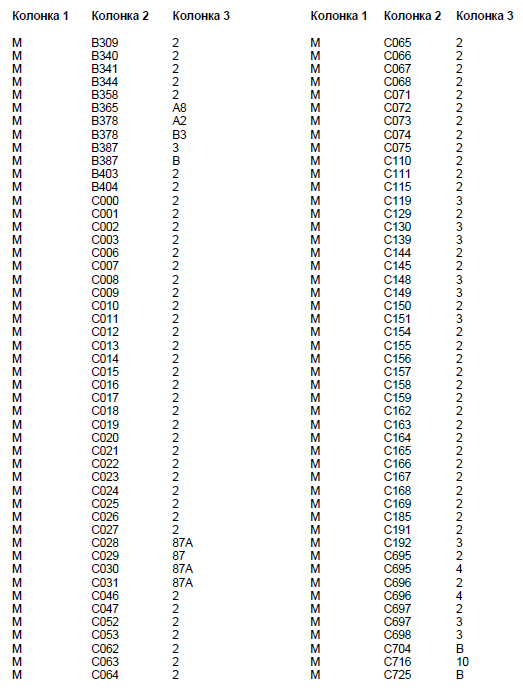

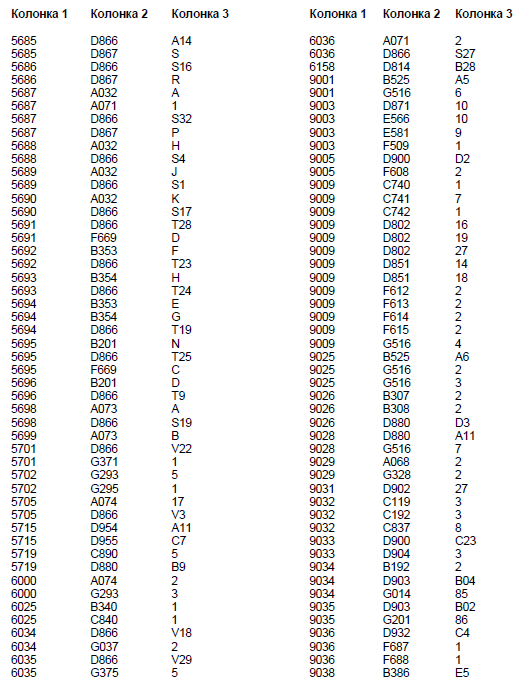

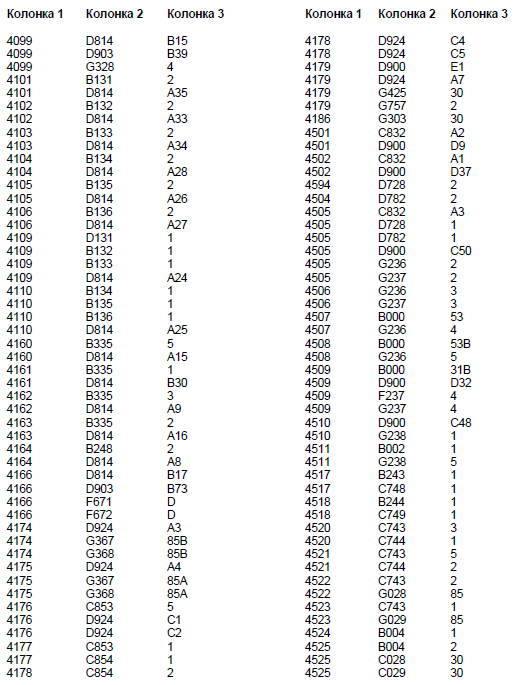

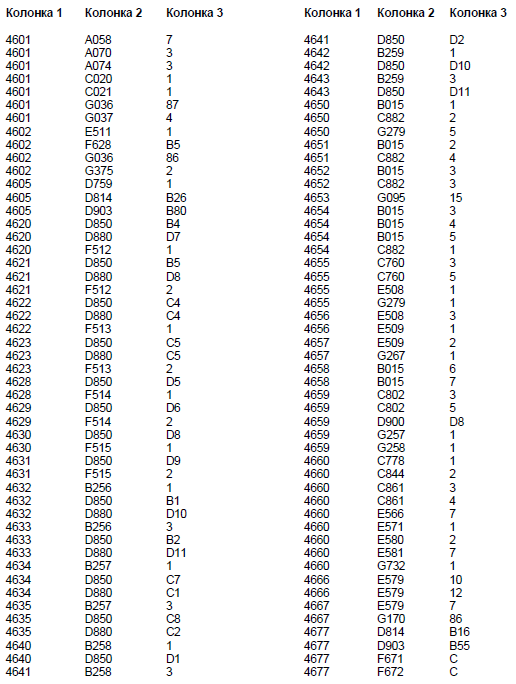

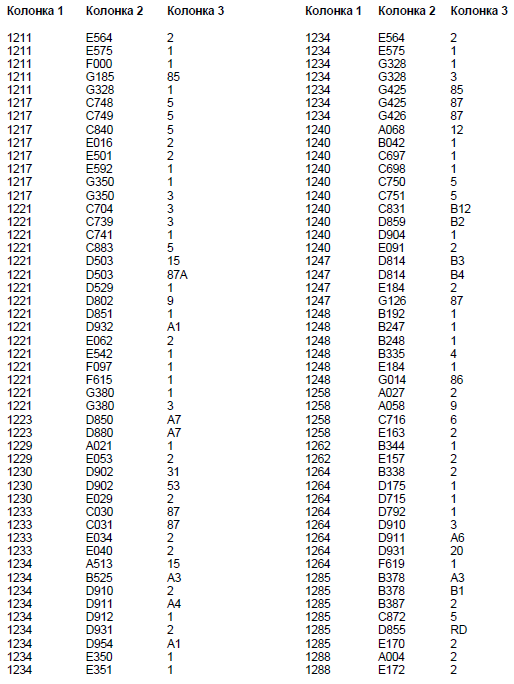

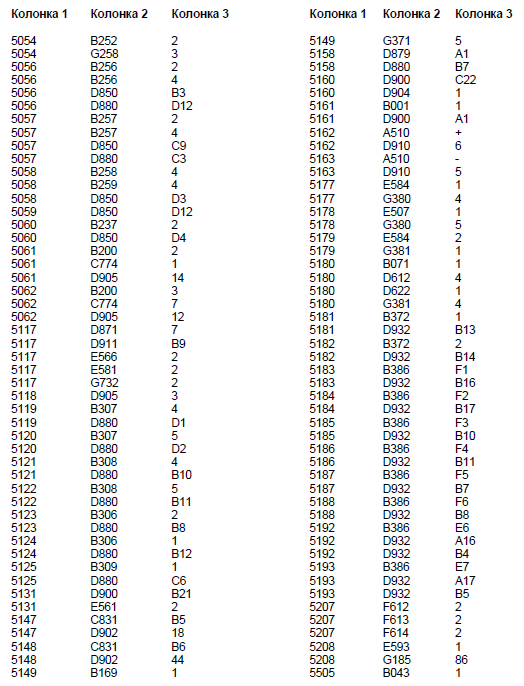

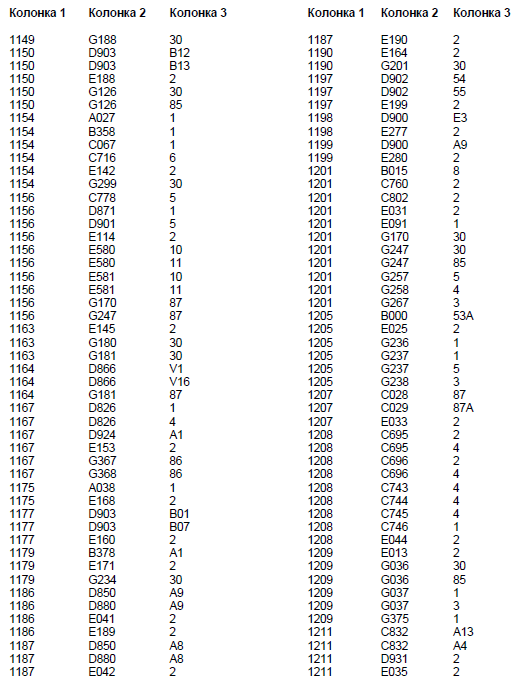

ОБЗОР НОМЕРОВ ПРОВОДОВ
В настоящей главе перечислены все номера проводов, используемые в настоящее время.
Кроме того, указывается, к какому узлу (основной кодовый номер) подсоединен провод и номер контакта.

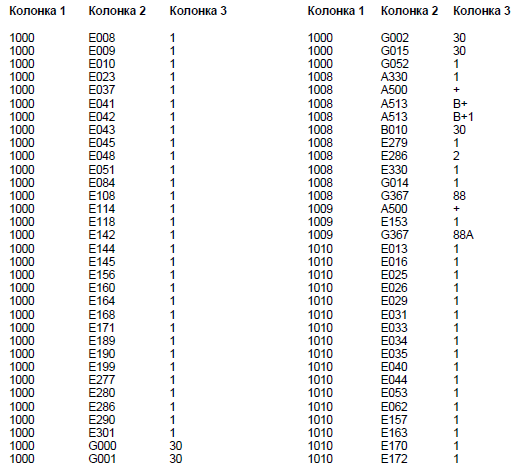

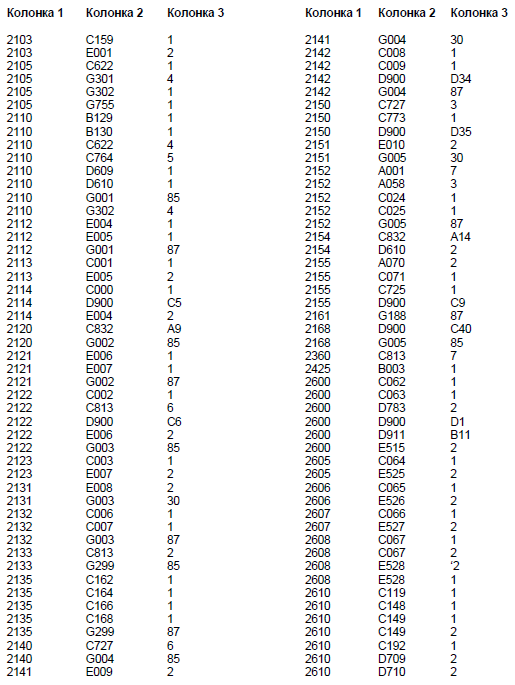

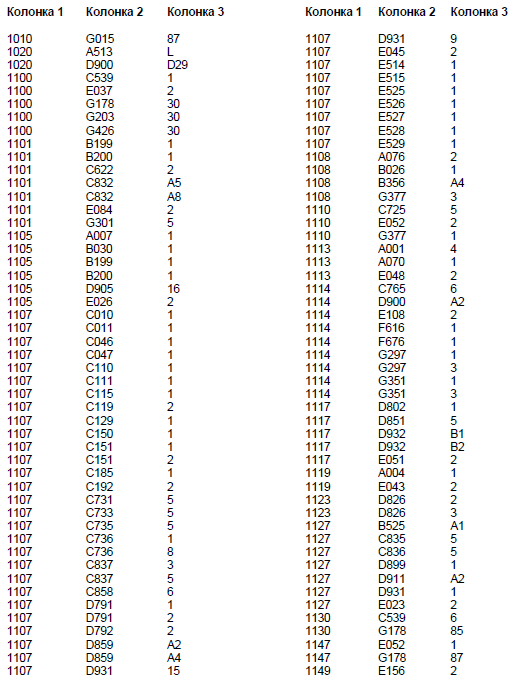

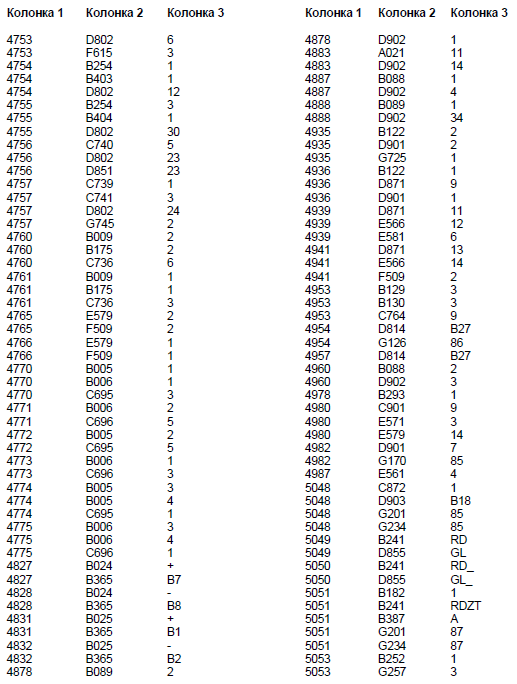

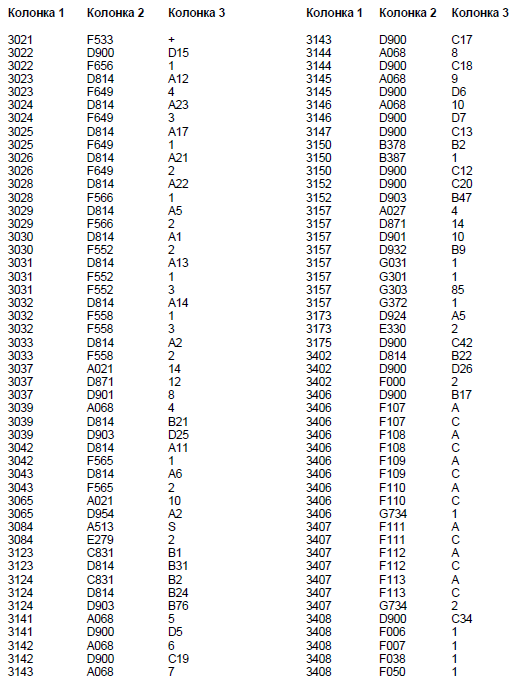

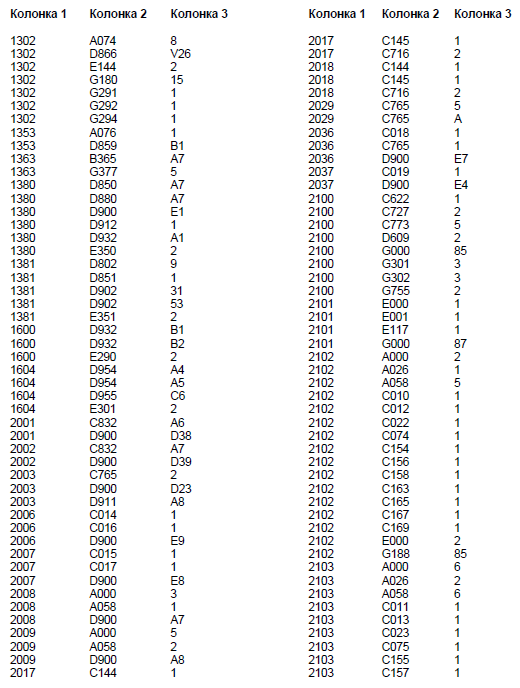

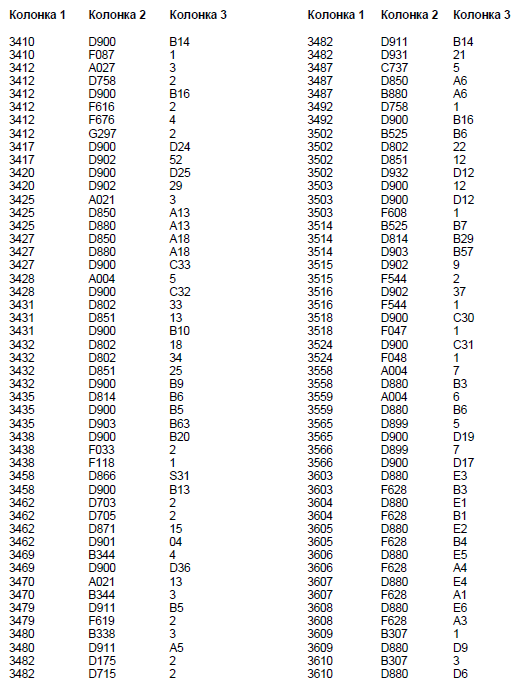

Таблицы состоят из следующих трех колонок:
Колонка 1 - Номер провода
Колонка 2 - Основной кодовый номер узла
Колонка 3 - Номер контакта на узле














































Назад к содержимому
