Маркировка кабелей SCANIA

Общая информация

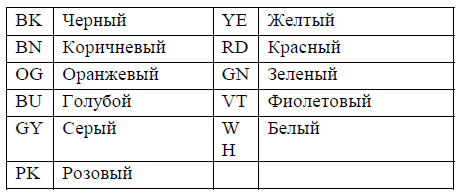

Кабели в монтажной схеме маркируются согласно определенной системе. Маркировка включает
функцию, цвет и сечение (если не 0.75 мм).
Маркировка также предусматривает информацию о том, куда подсоединяется кабель (адрес).

Пример маркировки кабеля на монтажной схеме
15D. BN – 1 +P2/8 – 4




Кроме того, имеются кабели, промаркированные двумя цветами, например, YE/WH (Желтый/Белый). В вышеуказанной таблице дается пояснение всех существующих комбинаций.

Маркировка       Функция
  • 15 Реле с отталкивающим магнитом, Выключатель освещения
  • 15/1 Выключатель стартера, Выключатель освещения
  • 15А Комбинация приборов, Тахограф, Счетчик пути, пройденного за одну поездку, и датчик
  • температуры
  • 15B Аварийная лампа (ограничение скорости) SLD
  • 15CB Тормозная лампа, Контроль нагрузки
  • 15CC Фонарь заднего хода
  • 15D Горный тормоз, ограничитель белого дыма, Аварийное рулевое управление, 8х2, 8х4, Байпас
  • 15DA Горный тормоз, ограничитель белого дыма
  • 15E Защита от избыточных оборотов в коробке передач
  • 15EL Блокировка делителя
  • 15ER Диапазон – Высокий/Низкий
  • 15ES Делитель – Высокий/Низкий уровень
  • 15EV Диапазон – Высокий/Низкий
  • 15F Стеклоочиститель и омыватель, Очиститель фар
  • 15FA Мотор стеклоочистителя
  • 15FB Мотор стеклоочистителя
  • 15FC Омыватель фар
  • 15FD Омыватель фар
  • 15FJ Выключатель стеклоочистителя
  • 15FS Выключатель стеклоочистителя
  • 15G Механизм отбора мощности, Подъемник вспомогательного регулируемого моста, Полный привод, Устройство блокировки дифференциала, распределение нагрузки, 6х2/4
  • 15GA Электромагнитный клапан механизма отбора мощности 1
  • 15GA Электромагнитный клапан механизма отбора мощности 1
  • 15GB Индикаторная лампа механизма отбора мощности 1
  • 15GC Передний вспомогательный мост, 8х2/4
  • 15GD Механизм блокировки дифференциала
  • 15GF Механизм блокировки дифференциала, независимая функция
  • 15GL Механизм блокировки дифференциала, первая передача, 4х4, 6х6
  • 15GX Дополнительное устройство отбора мощности 1, Коробка передач GA
  • 15HA Горный тормоз
  • 15HB Антиблокировочная Тормозная система ABS
  • 15HC Фонарь обратного хода
  • 15K Звуковой сигнал, Вентилятор, Система кондиционирования воздуха, Электронный контроль температуры
  • 15KA Кондиционирование воздуха
  • 15KB Электронный контроль температуры
  • 15KC Резистор выключателя вентилятора
  • 15KD Резистор выключателя вентилятора
  • 15KE Нулевое положение выключателя вентилятора
  • 15KF Выключатель вентилятора, вентилятор
  • 15KG Положение 4 выключателя вентилятора
  • 15KH Резистор выключателя вентилятора
  • 15KJ Выключатель вентилятора
  • 15L Пневматическая подвеска, подвеска кабины, тормоз-замедлитель, редукция тормоза
  • 15LA Тормоз-замедлитель, Антиблокировочная Тормозная система ABS
  • 15LD Редукция тормоза
  • 15LE Пневматическая подвеска, поднятое положение
  • 15LF Пневматическая подвеска, ручное управление
  • 15LG Пневматическая подвеска, откачка пневмобаллонов вспомогательного регулируемого моста
  • 15LH Пневматическая подвеска, опущенные задние пневмобаллоны
  • 15LK Пневматическая подвеска, отключение стояночного тормоза
  • 15LL Пневматическая подвеска, ручное управление
  • 15LM Пневматическая подвеска, отсоединение пневмобаллонов вспомогательного регулируемого моста
  • 15LN Пневматическая подвеска, откачка пневмобаллонов вспомогательного регулируемого моста
  • 15LP Пневматическая подвеска, давление воздуха, пневмобаллоны вспомогательного регулируемого моста
  • 15LR Пневматическая подвеска, поднятые задние пневмобаллоны
  • 15LS Пневматическая подвеска, давление воздуха в пневмобаллонах ведущего моста
  • 15LX Пневматическая подвеска
  • 15M Стеклоподъемник с левой стороны
  • 15N Стеклоподъемник с правой стороны, электроподъемник люка
  • 15NA Противотуманные фары
  • 15P Антиблокировочная Тормозная Система ABS трейлера
  • 15R Диапазон – Повышенный/Пониженный
  • 15S Блок управления Антиблокировочной Тормозной Системы ABS
  • 15T Датчик Антиблокировочной Тормозной Системы ABS трейлера
  • 15U Блок управления Системы Электронного Контроля подачи дизельного топлива EDC
  • 15X/8 Коробка передач, подача электропитания на панель с плавкими предохранителями F1, F2
  • 15XA Система Электронного Контроля подачи дизельного топлива EDC
  • 15XA Система Электронного Контроля подачи дизельного топлива EDC
  • 15XC Автоматическая коробка передач
  • 15XD Электрофакельный запуск, Механизм отбора мощности ЕК, Система аварийной и противоугонной защиты VPS
  • 15XD Механизм отбора мощности
  • 15XE Устройство нагрева топлива
  • 15XF Нестандартное оборудование
  • 15XG Нестандартное оборудование
  • 15XH Антиблокировочная Тормозная Система ABS
  • 30 Аккумуляторная батарея +, Стартер, Генератор переменного тока, Центральный электрический блок, Замок стартера, Выключатель ламп, Аварийная лампа ограничения скорости, дополнительная панель с плавкими предохранителями F1, F2
  • 30+, 30- Шунтирование в обмотке амперметра
  • 30A Счетчик пути, пройденного за одну поездку/температурный датчик, Тахограф, Централизованная смазка
  • 30B Освещение лестницы, Центральный замок левая + правая сторона, Розетка для контрольной лампы, Прикуриватель, электропитание для крыши кабины
  • 30BA Освещение кабины
  • 30BD Аварийный проблесковый маячок
  • 30BX1 Проблесковый маячок + сирена
  • 30CA Прожектор, передний + на крыше
  • 30CB Прожектор на крыше
  • 30D Радиосвязь, Стартер, Делитель напряжения
  • 30DA Радиосвязь
  • 30DM Делитель напряжения
  • 30E Панель с плавкими предохранителями
  • 30EA Управление двигателем
  • 30F Обогреватель периодического действия, Обогреватель кабины
  • 30FA Вспомогательный обогреватель
  • 30G Вспомогательный обогреватель кабины
  • 30GF Вспомогательный обогреватель
  • 30H Электрофакельный запуск
  • 30K Устройство подогрева топлива
  • 30X1 Внутренне освещение двойной кабины
  • 30X2-4 Вентилятор в задней части двойной кабины
  • 30X5-7 Выдвижная лестница, двойная кабина
  • 31 Заземление
  • 31A Заземление тахографа
  • 31B Заземление мотора стеклоочистителя через выключатель
  • 49 Аварийная лампа ограничения скорости
  • 49A Аварийная лампа ограничения скорости, датчик импульсной лампы
  • 50 Магнитный стартер
  • 50A Магнитный стартер
  • 53 Стеклоочистители
  • 53A Стеклоочистители и очистители фар
  • 53B Стеклоочистители
  • 54L Левый указатель направления
  • 54R Правый указатель направления
  • 56 Переключатель света фар
  • 56A Дальний свет
  • 56AL Дальний свет слева, Прожектор
  • 56ALA Прожекторы
  • 56ALP Фара
  • 56ALX Фара
  • 56AR Дальний свет справа, индикаторная лампа дальнего света
  • 56B Ближний свет
  • 56BL Ближний свет слева
  • 56BLP Фара
  • 56BLX Фара
  • 56BR Ближний свет справа, противотуманная фара
  • 56BRP Фара
  • 56BRX Фара
  • 56S Выключатель ламп
  • 58 Лампа стояночного тормоза
  • 58/87 Подача электропитания на панель с плавкими предохранителями
  • 58A Рабочая лампа, Опознавательное освещение на крыше, Освещение опорно-сцепного устройства
  • 58AA Опознавательное освещение на крыше
  • 58AC Освещение опорно-сцепного устройства
  • 58AD Рабочая лампа
  • 58B Аварийная лампа ограничения скорости, Реостат, Счетчик пути, пройденного за одну поездку, и температурный датчик
  • 58BA Реостат, Подсветка
  • 58BB Подсветка
  • 58BBR Уменьшенная подсветка
  • 58C Противотуманные фары
  • 58CA Задний противотуманный фонарь
  • 58CB Задний противотуманный фонарь
  • 58CC Противотуманные фары
  • 58D Нестандартное оборудование
  • 58L Лампа стояночного тормоза с левой стороны, Габаритные лампы слева и справа
  • 58P Лампы стояночного тормоза
  • 58R Лампа стояночного тормоза с правой стороны
  • 61 Генератор, Лампа зарядки, Реле электромагнитного клапана
  • 61/87 Подача электропитания на панель плавких предохранителей F1
  • 61A Зеркала заднего вида с электрическим обогревом, Сиденья с электрическим обогревом
  • 61AA Зеркала заднего вида с электрическим обогревом
  • 61B Аккумуляторный обогреватель, Система выбора скорости Opticruise, Автоматическая смазка шасси ACL
  • 61C Автоматическая регулировка высоты фар, Осушитель воздуха
  • 61CA Резистор для автоматической регулировки ближнего света
  • 61CB Резистор для автоматической регулировки ближнего света
  • 61D Устройство для подогрева топлива, Электрофакельный запуск
  • 61E Автоматическая смазка шасси ACL, Аккумуляторный обогреватель
  • 300 Механизмы блокировки дифференциалов
  • 301 Устройство подтверждения блокировки дифференциала для грузовых автомобилей с Электронным Контролем Нагрузки ELC и распределением нагрузки
  • ABSW Аварийная лампа Антиблокировочной Тормозной Системы ABS
  • AC1-6 Кондиционирование воздуха
  • AF Воздушный фильтр
  • AL Подъемник вспомогательного регулируемого моста
  • AS Пневматическая подвеска
  • ATC4 Датчик температуры
  • ATC5 Датчик для определения положения клапана
  • ATC9 Датчик,
  • ATC11 Датчик, температура выхлопных газов
  • ATC12 Водяной кран 1
  • ATC13 Водяной кран 2
  • ATC14 Обогреватель
  • ATC16 Диагностика импульсных кодов
  • АТС B Стартер – панель с плавкими предохранителями
  • BA Панель с плавкими предохранителями – ремень безопасности
  • B01-3 Отключение электропитания в двойной кабине
  • BP Давление в тормозной системе
  • BP1 Давление в тормозной системе, контур тормоза 1
  • BP2 Давление в тормозной системе, контур тормоза 2
  • BR Горный тормоз
  • BRS Давление в тормозной системе, преобразованный сигнал
  • BS Стационарная лампа C Индикаторная лампа указателя направления автомобиля
  • C2 Индикаторная лампа указателя направления трейлера
  • CAN Связь CAN (Сеть Контроллера)
  • CL Замок кабины, индикация
  • CP Педаль сцепления, верхнее положение
  • DBR Сигнал тормоза-замедлителя на Антиблокировочную Тормозную Систему
  • ABS DIAK Диагностика
  • DIAL Диагностика
  • DL Центральный замок закрыт
  • DO Центральный замок открыт
  • DM Магнитный стартер
  • DS/DB Блокировка дифференциала / Блокировка дифференциала тележки
  • EAA Механизм отбора мощности
  • ЕК EB1-4 Обогреватель Eberspacher
  • EBP Программа торможения двигателем
  • EBS Горный тормоз
  • EEB1 Пропорциональный клапан
  • EEB7 Выключатель питания
  • EEB8 Глушитель
  • EEB16 Автоматический выключатель, вкл/откл
  • ELC1- 34 Блок управления Электронного Контроля Нагрузки ELC
  • ET Внешняя температура
  • EXB Горный тормоз
  • EXB1 Горный тормоз
  • EDC1- 55 Блок управления Системы Электронного Контроля подачи дизельного топлива EDC
  • F Вентилятор
  • FD Переключение дальнего и ближнего света
  • FH Устройство для подогрева топлива
  • FL Импульсная лампа дальнего света
  • FS Электрофакельный запуск
  • GA Автоматическая коробка передач
  • GL Лампа, включающаяся при открывании дверей
  • GS Датчик частоты вращения, выходной вал
  • GS1-2 Датчик дорожной скорости
  • FACT Объем подачи топлива, EDC
  • H Звуковой сигнал
  • HB17 Тахограф
  • HW Предупредительные импульсные лампы
  • HWL Индикаторная лампа, предупредительные импульсные лампы
  • K-DIA Диагностика
  • L Диагностика
  • LB Антиблокировочная Тормозная Система
  • LF Указатель направления, передний левый
  • LR Указатель направления, задний левый
  • LS Индикация пониженного деления
  • LT Указатель направления, трейлер, слева
  • M1LI Регулирующий клапан Антиблокировочной Тормозной Системы ABS, 1-я полуось с левой стороны, вход
  • M2RO Регулирующий клапан Антиблокировочной Тормозной Системы ABS, 2-я полуось с правой стороны, выход
  • M3RI Регулирующий клапан Антиблокировочной Тормозной системы ABS, 3-я полуось с правой стороны, вход
  • M2R31 Регулирующий клапан Антиблокировочной Тормозной системы ABS, 2-я полуось с правой стороны, заземление
  • MH Зеркала заднего вида с электрической регулировкой
  • MV Зеркала заднего вида с электрической регулировкой
  • N3 Передний громкоговоритель, с водительской стороны
  • N4 Передний громкоговоритель, с пассажирской стороны
  • N5 Передний громкоговоритель, радио для служебного пользования
  • N6 Передний громкоговоритель/сзади в центре, с водительской стороны
  • N7 Громкоговоритель, в центре
  • N11 Громкоговоритель, радио для служебного пользования, сзади
  • OP Давление масла в двигателе
  • OPG Давление масла в двигателе
  • OPC1- 55 Коробка передач, система выбора скорости Opticruise
  • PH Обогреватель прерывистого действия
  • PB Стояночный тормоз
  • PBX Подъемник кабины, двойная кабина
  • PWM Позиционный сигнал от системы Электронного Контроля подачи дизельного топлива на педаль акселератора
  • PWU Стеклоподъемник
  • PWD Стеклоподъемник
  • R Указатель направления с правой стороны
  • RA Выключатель зажигания, для радио
  • RAA Преобразователь напряжения, для радио
  • RCL Индикаторная лампа, выдвижная лестница
  • RET1-Люк с электрическим управлением
  • RHC Люк с электрическим управлением
  • RHO Люк с электрическим управлением
  • RL Фонарь заднего хода
  • RR Указатель направления, сзади справа
  • RT Указатели направления на трейлере, справа
  • SB Ремень безопасности
  • SD Дверной выключатель
  • S2LI Датчик Антиблокировочной Тормозной Системы ABS, 2-я левая полуось, вход
  • S3RO Датчик Антиблокировочной Тормозной Системы ABS, 3-я правая полуось, выход
  • SLD Ограничитель скорости
  • SS1-4 GRS900 – тахограф
  • SS Сигнал состояния скорости на С56/G1
  • SS6 Сигнал состояния скорости для ограничителя скорости
  • STA Управляемый вспомогательный мост
  • T Уровень топлива
  • TACT Положение регулирующей зубчатой рейки
  • TCI-3 Контроль сцепления с дорогой ТС
  • TM Счетчик пути, пройденного за одну поездку
  • TRI-4 Антиблокировочная Тормозная Система ABS, трейлер
  • W Тахометр
  • WA Вспомогательный нагреватель Webasto
  • WB Вспомогательный нагреватель Webasto
  • WL Уровень смазочно-охлаждающей жидкости
  • WTG Температура смазочно-охлаждающей жидкости
  • Z Аварийный выключатель, датчик педали акселератора
Назад к содержимому
