Электрическое оборудование системы EBS SCANIA

Электрическое оборудование системы EBS 2.0

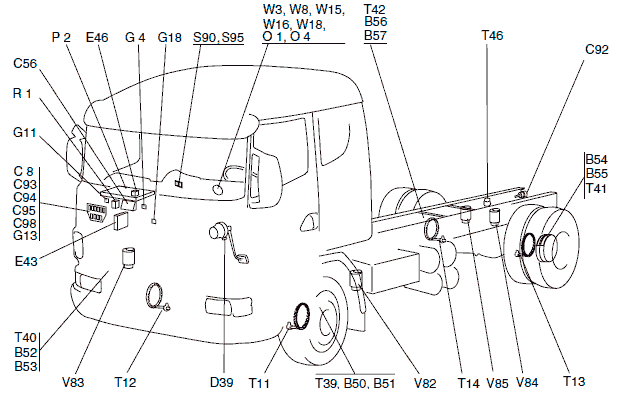

Изделия электрооборудования, расположение на шасси автомобиля

Перечень изделий электрооборудования системы EBS 2.0
Обозначение изделия   Наименование   Номер зоны на электрической схеме
  • B50/B51 Проволочный индикатор износа тормозных колодок Мост 1, левый борт 6
  • B52/53 Проволочный индикатор износа тормозных колодок Мост 1, правый борт 42
  • B54/55 Проволочный индикатор износа тормозных колодок Мост 2, левый борт 56
  • B56/57 Проволочный индикатор износа тормозных колодок Мост 2, правый борт 92
  • C8 Разъем 161
  • C56 Соединительный блок Для шины CAN и диагностики 138
  • C92 Разъем Электрический разъем для АБС прицепа 169
  • C93 Разъем 14, 34,
  • C94 Разъем 64, 84 103
  • C95 Разъем 172
  • C98 Разъем 113
  • D39 Потенциометр Тормозной кран рабочей тормозной системы 109
  • E43 Блок управления EBS
  • E46 Блок идентификации наличия прицепа 159
  • G4 Соединение  с массой 118, 130
  • G11 Соединение с массой 11
  • G13 Соединение с массой 150, 172
  • G18 Соединение с массой 13
  • O1 Приборная панель 151
  • P2 Центральный электрический блок
  • R1 Реле-прерыватель 165
  • S90 Выключатель TC OFFROAD 117
  • S95 Выключатель Диагностика 129
  • T11 Датчик частоты вращения колеса Мост 1, левый борт 24
  • T12 Датчик частоты вращения колеса Мост 1, правый борт 27
  • T13 Датчик частоты вращения колеса Мост 2, левый борт 74
  • T14 Датчик тоты вращеничяа с колеса Мост 2, правый борт 77
  • T46 Датчик давления 103
  • T39 Датчик износа Мост 1, левый борт 2
  • T40 Датчик износа Мост 1, правый борт 45
  • T41 Датчик износа Мост 2, левый борт 52
  • T42 Датчик износа Мост 2, правый борт 97
  • V82 Модулятор Мост 1, левый борт 12
  • V83 Модулятор Мост 1, правый борт 31
  • V84 Модулятор Мост 2, левый борт 62
  • V85 Модулятор Мост 2, правый борт 81
  • W3 Сигнализатор TC 153
  • W8 Сигнализатор АБС/автомобиль 153
  • W15 Сигнализатор АБС/прицеп 153
  • W18 Сигнализатор Износ тормозных колодок 134

Принципиальная электрическая схема системы EBS 2.0

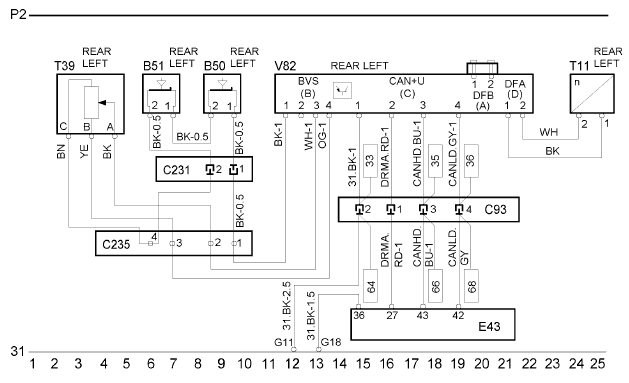

Зоны 1 - 25


Зоны 26 - 50


Зоны 51 - 75


Зоны 76 - 100


Зоны 101 - 125

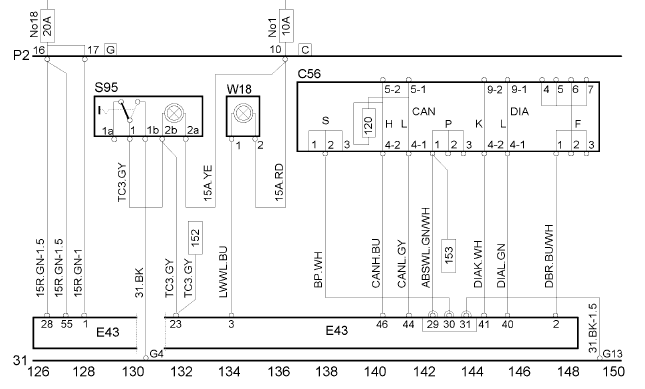

Зоны 126 - 150

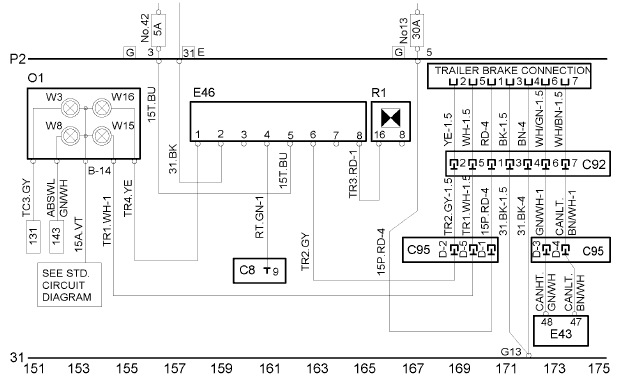

Зоны 151 - 175


Электрическое оборудование системы EBS 2.1

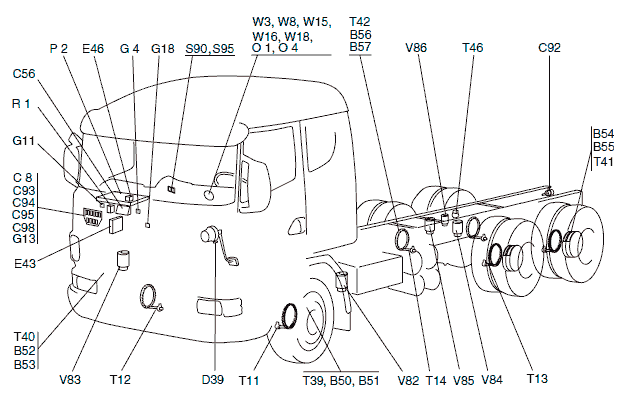

Изделия электрооборудования, расположение на шасси автомобиля

Перечень изделий электрооборудования системы EBS
Обозначение изделия  Наименование  Номер зоны на электрической схеме
  • B50/51 Проволочный индикатор износа тормозных колодок Мост 1, левый борт 82
  • B52/53 Проволочный индикатор износа тормозных колодок Мост 1, правый борт 116
  • B54/55 Проволочный индикатор износа тормозных колодок Мост 2, левый борт 135
  • B56/57 Проволочный индикатор износа тормозных колодок Мост 2, правый борт 166
  • B64/65 Проволочный индикатор износа тормозных колодок Мост 3, левый борт 210
  • B66/67 Проволочный индикатор износа тормозных колодок Мост 3, правый борт 194
  • C8 Разъем 60
  • C56 Соединительный блок Для шины CAN и диагностики 40
  • C92 Разъем Электрический разъем для АБС прицепа 68
  • C93 Разъем 90, 108
  • C94 Разъем 5, 0, 58, 182 14
  • C95 Разъем 68, 73
  • C98 Разъем 15
  • D39 Потенциометр Тормозной кран рабочей тормозной системы 12
  • E43 Блок управления EBS
  • E46 Электронный блок Идентификация наличия прицепа 60
  • G4 Соединение с массой 19, 31
  • G11 Соединение с массой 88
  • G13 Соединение с массой 49, 72
  • G18 Соединение с массой 89
  • O1 Приборная панель 53
  • R1 Реле-прерыватель 66
  • S90 Выключатель TC Off Road 20
  • S95 Износ тормозных колодок Диагностика по ламповым кодам 31
  • T11 Датчик частоты вращения колеса Мост 1, левый борт 97
  • T12 Датчик частоты вращения колеса Мост 1, правый борт 103
  • T13 Датчик частоты вращения колеса Мост 2, левый борт 147
  • T14 Датчик частоты вращения колеса Мост 2, правый борт 154
  • T28 Датчик частоты вращения колеса Мост 3, левый борт 219
  • T30 Датчик частоты вращения колеса Мост 3, правый борт 178
  • T39 Датчик износа Мост 1, левый борт 79
  • T40 Датчик износа Мост 1, правый борт 122
  • T41 Датчик износа Мост 2, левый борт 128
  • T42 Датчик износа Мост 2, правый борт 172
  • T46 Датчик давления Задняя пневмоподвеска 6
  • T51 Датчик износа Мост 3, левый борт 207
  • T52 Датчик износа Мост 3, правый борт 197
  • V82 Модулятор Мост 1, левый борт 90
  • V83 Модулятор Мост 1, правый борт 107
  • V84 Модулятор Мост 2, левый борт 137
  • V85 Модулятор Мост 2, правый борт 156
  • V86 Модулятор Мост 3 180
  • W3 Сигнализатор TC 53
  • W8 Сигнализатор АБС/автомобиль 53
  • W15 Сигнализатор АБС/прицеп 55
  • W18 Сигнализатор Износ тормозных колодок 36

Принципиальная электрическая схема системы EBS 2.1
Зоны 1 - 25

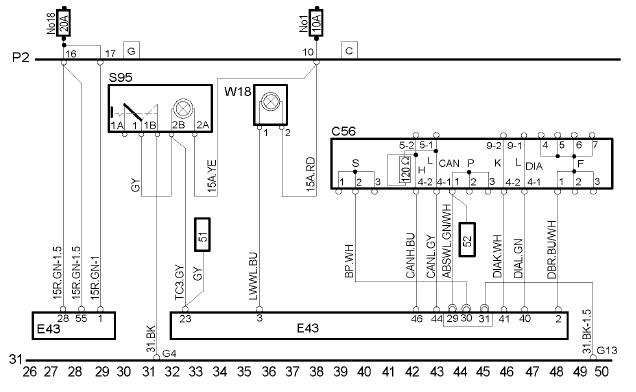

Зоны 26 - 50

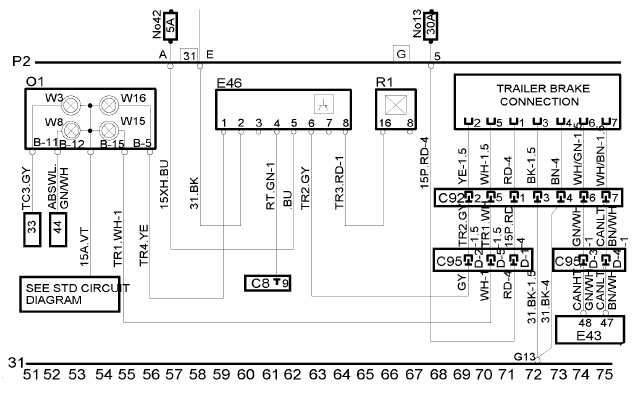

Зоны 51 - 75

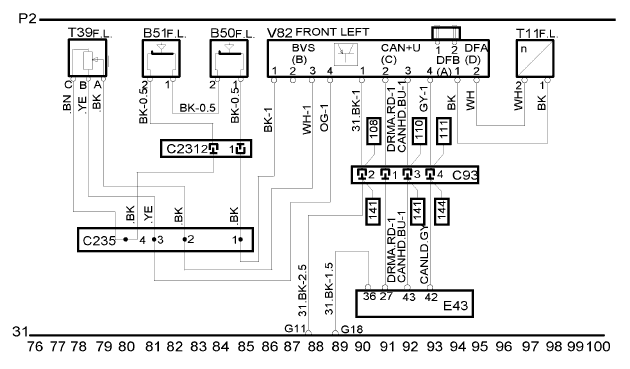

Зоны 76 - 100


Зоны 101 - 125


Зоны 126 - 150


Зоны 151 - 175

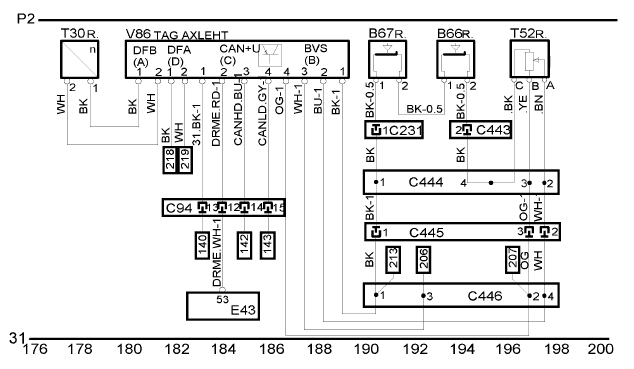

Зоны 176 - 200


Зоны 201 - 225


Электрическое оборудование системы EBS 2.2

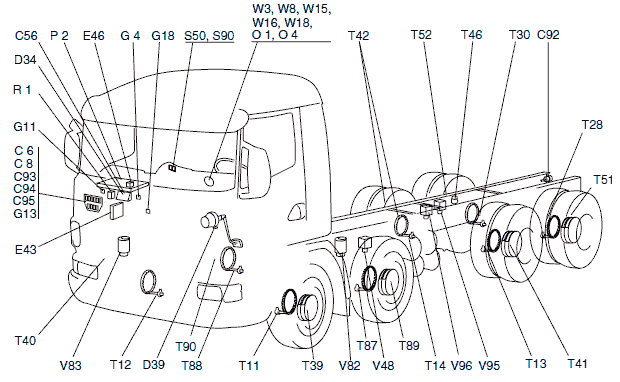

Изделия электрооборудования, расположение на шасси автомобиля

Перечень изделий EBS  Обозначение изделия  Наименование  Номер зоны на схеме
  • C6 Разъем 49
  • C8 Разъем 78
  • C56 Соединительный блок Для шины CAN и диагностики 4, 10, 14, 22, 27, 33, 38
  • C92 Разъем Электрический разъем для АБС прицепа 106
  • C93 Разъем 120, 126, 138, 301, 328
  • C94 Разъем 163, 178 213, 238, 278
  • C95 Разъем 106
  • D34 Резистор 5
  • D39 Потенциометр Тормозной кран рабочей тормозной системы 53
  • E43 Блок управления EBS
  • E46 Электронный блок Идентификация наличия прицепа 84
  • G4 Соединение с массой 61
  • G13 Соединение с массой
  • G18 Соединение с массой 95
  • O1 Приборная панель 96
  • R1 Реле-прерыватель 80
  • S50 Выключатель Диагностика 65
  • S90 Выключатель TC Off 61
  • T11 Датчик частоты вращения колеса Мост 1, левый борт 131, 309
  • T12 Датчик частоты вращения колеса Мост 1, правый борт 144, 334
  • T13 Датчик частоты вращения колеса Мост 2, левый борт 156, 230, 258
  • T14 Датчик частоты вращения колеса Мост 2, правый борт 169, 244, 283
  • T28 Датчик частоты вращения колеса Мост 3, левый борт 183, 206, 260
  • T30 Датчик частоты вращения колеса Мост 3, правый борт 185, 219, 285
  • T39 Датчик износа Мост 1, левый борт 136, 321
  • T40 Датчик износа Мост 1, правый борт 148, 346
  • T41 Датчик износа Мост 2, левый борт 161, 236
  • T42 Датчик износа Мост 2, правый борт 173, 248
  • T46 Датчик давления Задняя пневмоподвеска 151, 226
  • T51 Датчик износа Мост 3, левый борт 196, 211
  • T52 Датчик износа Мост 3, правый борт 192, 223
  • T87 Датчик частоты вращения колеса Мост 4, левый борт 311
  • T88 Датчик частоты вращения колеса Мост 4, правый борт 336
  • T89 Датчик износа Мост 4, левый борт 317
  • T90 Датчик износа Мост 4, правый борт 342
  • V48 Модулятор управления тормозами прицепа 121
  • V82 Модулятор Мосты 1 и 4, левый борт 126, 303
  • V83 Модулятор Мосты 1 и 4, правый борт 138, 328
  • V86 Модулятор Дополнительный задний мост 178
  • V95 Модулятор Мосты 2 и 3 151, 226, 251, 276
  • V96 Модулятор Мост 3 201
  • W3 Сигнализатор TC 98
  • W8 Сигнализатор АБС/автомобиль 98
  • W15 Сигнализатор АБС/прицеп 97
  • W18 Сигнализатор Износ тормозных колодок 77

Принципиальная электрическая схема системы EBS 2.2
Зоны 1 - 25


Зоны 26 - 50


Зоны 51 - 75


Зоны 76 - 100


Зоны 101 - 125


Зоны 126 - 150


Зоны 151 - 175


Зоны 176 - 200


Зоны 201 - 225


Зоны 226 - 250


Зоны 251 - 276


Зоны 276 - 300


Зоны 301 - 325


Зоны 326 - 350
