Проверка электромагнитных клапанов и датчиков
АКП ZF 4/5HP502/592/602 С SCANIA



Электромагнитные клапаны
Нейтральное положение
• Ни одно сцепление не активировано. Ни один электромагнитный клапан не включен.
1-я передача
• Сцепления A и F замкнуты. Электромагнитные клапаны A и F активированы.
2-я передача
• Сцепления A и E замкнуты. Электромагнитные клапаны A и E активированы.
3-я передача
• Сцепления WK, A и D замкнуты. Электромагнитные клапаны A и D активированы.

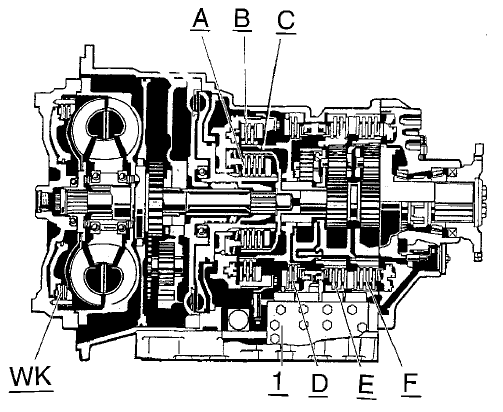

1 Блок клапанов с электромагнитными клапанами.
A - F и WK - это сцепления для различных передач.
4-я передача
• Сцепления WK, A и B замкнуты. Электромагнитные клапаны A и B активированы.
5-я передача
• Сцепления WK, B и D замкнуты.
Электромагнитные клапаны WK, B и D активированы.

Задний ход
• Сцепления C и F замкнуты. Электромагнитные клапаны C и F активированы.

Блокировка, WK
• Когда частота вращения двигателя достигает определенного значения, активируется сцепление WK (блокировка гидротрансформатора), и передача движения на 1-й, 2-й передаче и передаче заднего хода имеет полностью механический характер. На более высоких передачах сцепление WK (блокировка гидротрансформатора) всегда активирована.
Следящий клапан D1
• Следящий клапан D1 регулирует давление модуляции, которое, в свою очередь, регулирует время скольжения при движении на всех передачах.
Электромагнитный клапан G, NBS
• Электромагнитный клапан G регулирует NBS.

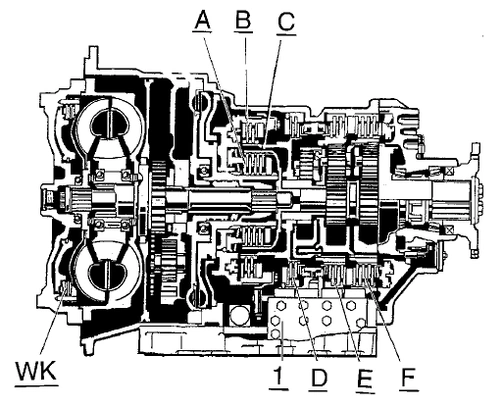

1 Блок клапанов с электромагнитными клапанами.
A - F и WK - это сцепления для различных передач.

Электромагнит и следящие клапаны
ВНИМАНИЕ! В электромагнитных клапанах Y11-Y20 сопротивление поднимается приблизительно до 74 Ом при рабочей температуре.

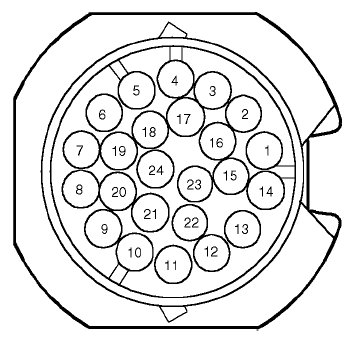

• Измерьте сопротивление относительно точки VM 1, номер 20, или относительно точки VM 2, номер 21 = "масса".

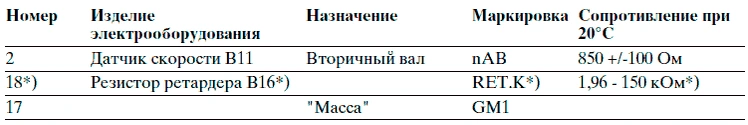

Датчик частоты вращения вторичного вала и резистор ретардера
Примечание: Сопротивление датчиков частоты вращения возрастает приблизительно до 1350 Ом при рабочей температуре.
• Измерьте сопротивление относительно точки GM 2, номер 17 = масса.

*) Для определения типа ретардера, установленного на коробку передач, обратитесь к таблице идентификации ретардера.

Датчик частоты вращения гидротрансформатора и датчик температуры
Примечание: Сопротивление датчиков частоты вращения возрастает приблизительно до 1350 Ом при рабочей температуре.
• Измерьте сопротивление относительно точки GM 1, номер 15 = масса.

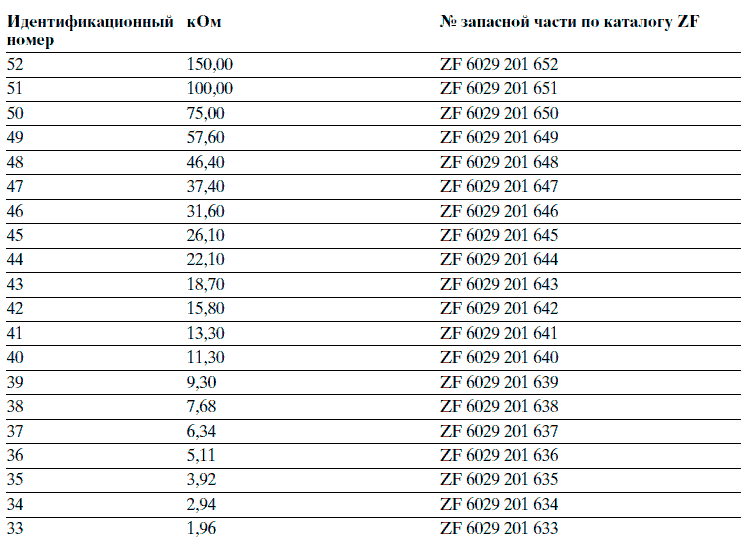

Таблица идентификации ретардера
Резистор ретардера следует заменять только резистором с тем же самым номером запасной части. Осмотрите резистор, чтобы проверить номер запасной части; имейте в виду, что идентификационный номер на боковой стороне отражает последние цифры номера запасной части.

1 Номер запасной части
2 Идентификационный номер, последние цифры в номере запасной части
