Размещение электрооборудования RENAULT PREMIUM


Электронная система автоматического опережения ”IТС”
Размещение оборудования в кабине
  • 7519 - Штепсельная розетка для диагностики
  • 9203 - Вычислительное устройство“IТС”
  • 9216 - Реле аварийной защиты “ITC”
  • 9263 - Контрольная сигнальная лампа и тест “ITC”

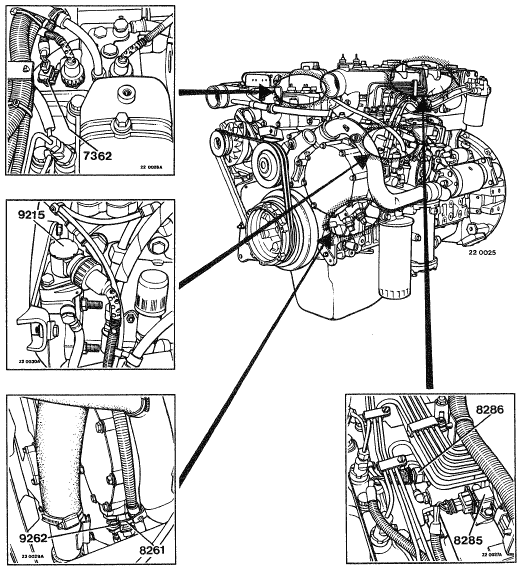

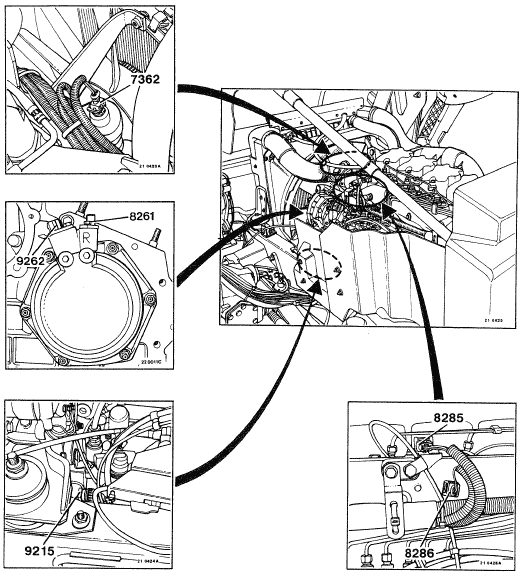

Электронная система автоматического опережения ”IТС”
Размещение оборудования на двигателе “MIDR 06.20.45 - MIDR 06.23.56”
  • 7362 - Датчик температуры в контуре охлаждения двигателя
  • 8261 - Датчик скорости вращения двигателя
  • 8285 - Датчик давления наддувочного воздуха
  • 8286 - Датчик температуры наддувочного воздуха
  • 9215 - Электроклапан “I+C”
  • 9262 - Датчик режима ТНВД


Электронная система автоматического опережения ”IТС”
Размещение оборудования на двигателе “MIDR 06.02.26”
  • 7362 - Датчик температуры в контуре охлаждения двигателя
  • 8261 - Датчик скорости вращения двигателя
  • 8285 - Датчик давления наддувочного воздуха
  • 8286 - Датчик температуры наддувочного воздуха
  • 9215 - Электроклапан “ITС”
  • 9262 - Датчик режима ТНВД

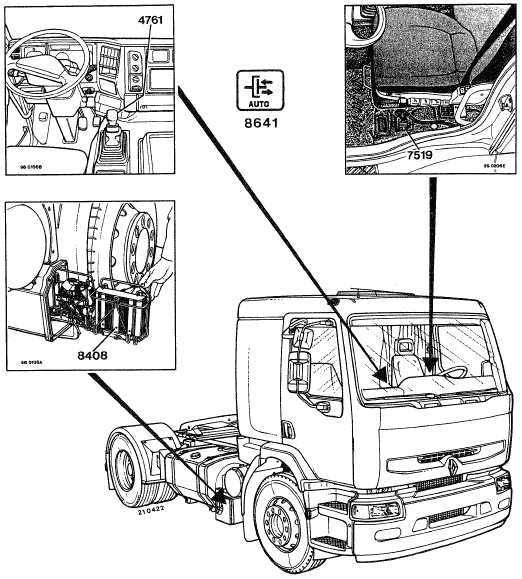

Автоматизированное сцепление ’’EASY”
Размещение оборудования в кабине
  • 4761 - Контактная ручка.
  • 7519 - Штепсельная розетка для диагностики
  • 8408 - Вычислительное устройство автоматизированного сцепления
  • 8641 - Информационный сигнализатор автоматизированного сцепления

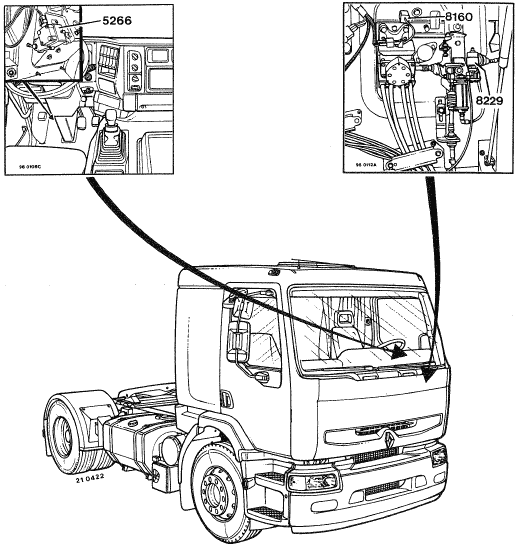

Автоматизированное сцепление ’’EASY”
Размещение оборудования в кабине
  • 5266 - Датчик положения педали акселератора
  • 8160 - Выключатель стоп-сигнала
  • 8229 - Электроклапан ускоренных холостых оборотов

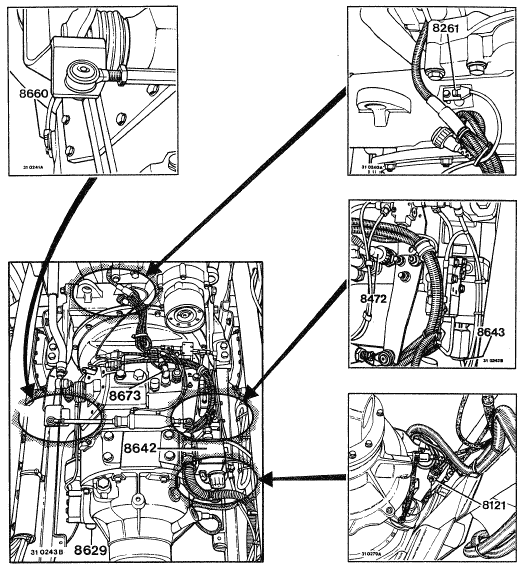

Автоматизированное сцепление ’’EASY”
Размещение оборудования на коробке передам “В9”
  • 8121 - Электроклапан отключения замедлителя на выпуске
  • 8261 - Датчик скорости вращения двигателя
  • 8472 - Выключатель фонарей заднего хода
  • 8629 - Электроклапан ’’DELTA 2”
  • 8642 - Блок электроклапанов автоматизированного сцепления
  • 8643 - Датчик положения сцепления на приводе
  • 8660 - Датчик скорости ”на входе” коробки передач
  • 8673 - Датчик включенной передачи

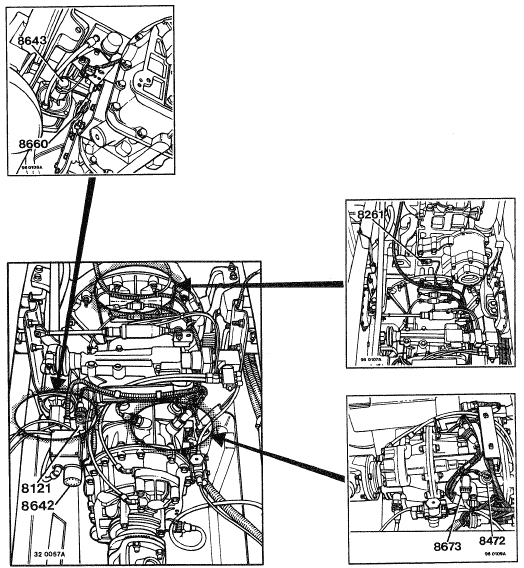

Автоматизированное сцепление ’’EASY”
Размещение оборудования на коробке передач “EATON 8209”
  • 8121 - Электроклапан отключения замедлителя на выпуске
  • 8261 - Датчик скорости вращения двигателя
  • 8472 - Выключатель фонарей заднего хода
  • 8642 - Блок электроклапанов автоматизированного сцепления
  • 8643 - Датчик положения сцепления на приводе
  • 8660 - Датчик скорости ”на входе” коробки передач
  • 8673 - Датчик включенной передачи

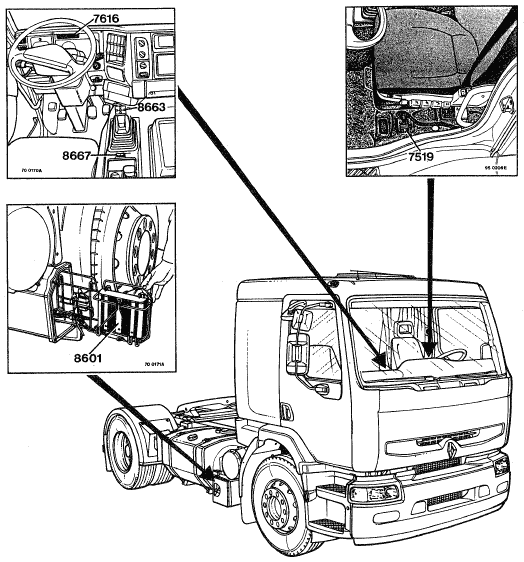

Дистанционное управление коробкой передач “TBV”
Размещение оборудовании в кабине
  • 7519 - Штепсельная розетка для диагностики
  • 7616 - Матричный дисплей
  • 8601 - Вычислительное устройство “TBV”
  • 8663 - Рычаг управления коробки передач
  • 8667 - Выключатель ’’задний ход с ограничением

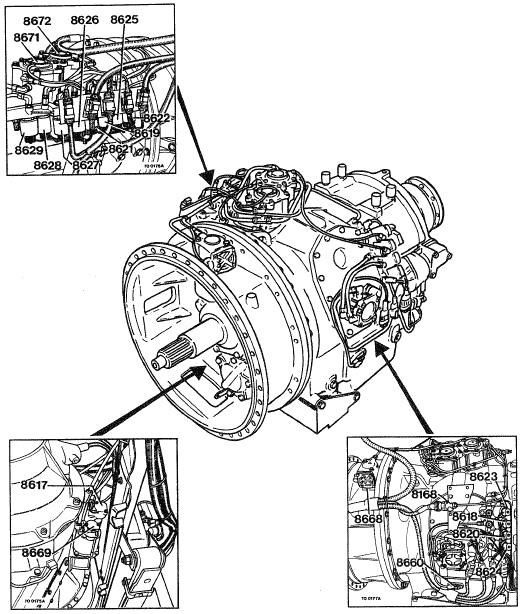

Дистанционное управление коробкой передач “TBV”
Размещение оборудования на коробке передам “В18”
  • 8168 - Манометрический выключатель воздуха вспомогательных контуров
  • 8617 - Датчик заднего реле
  • 8618 - Электроклапан задней передачи
  • 8619 - Электроклапан нейтрального положения
  • 8620 - Электроклапан первой медленной передачи “CRAWLER”
  • 8621 - Электроклапан переднего реле медленных скоростей
  • 8622 - Электроклапан переднего реле быстрых скоростей
  • 8623 - Электроклапан заднего реле медленных скоростей
  • 8624 - Электроклапан заднего реле быстрых скоростей
  • 8625 - Электроклапан первой передачи
  • 8626 - Электроклапан второй передачи
  • 8627 - Электроклапан третьей передачи
  • 8628 - Электроклапан четвертой передачи
  • 8629 - Электроклапан “DELTA 2”
  • 8660 - Датчик скорости "на входе” коробки передач
  • 8668 - Датчик переднего реле
А1 = "медленная передача”
А2 = питание (+)
В1 = "быстрая передача”
В2 = питание (-)
  • 8669 - Датчик “DELTA 2”
  • 8671 - Датчик "первая - вторая”
  • 8672 - Датчик "третья - четвертая”

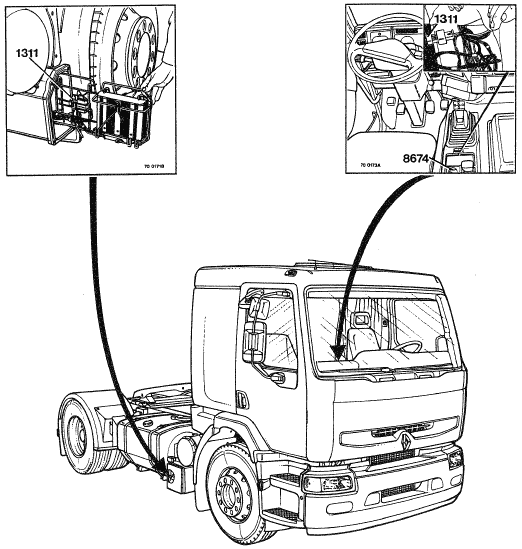

Дистанционное управление коробкой передач “TBV”
Размещение оборудования в кабине
  • 1133 - Резистор “BUS CAN”
  • 8674 - Аварийный выключатель ”ТВV” (в модификации RTMDR

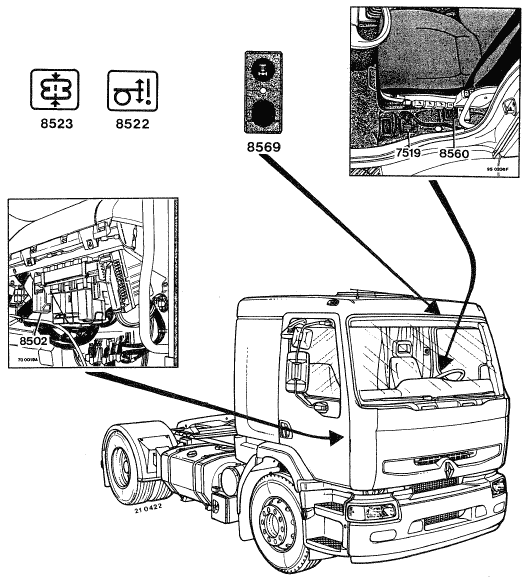

Пневмо-электронная подвеска “4x2 - 6x2 - 6x2/4”
Размещение оборудования в кабине
  • 7519 - Штепсельная розетка для диагностики
  • 8522 - Контрольная лампа подвески
  • 8523 - Аварийная контрольная лампа подвески
  • 8560 - Пульт дистанционного управления
  • 8569 - Привод перераспределителя нагрузки на ось
  • 8502 - Вычислительное устройство подвески

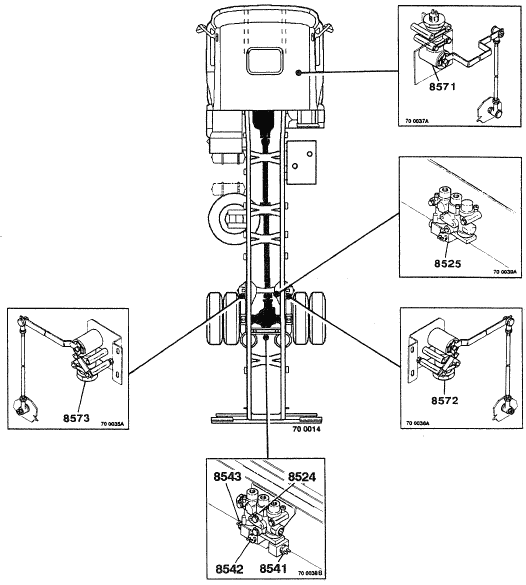

Пневмо - электронная подвеска “4x2”
Размещение оборудования на шасси
  • 8524 - Блок электроклапанов задней подвески
  • 8525 - Блок электроклапанов передней подвески
  • 8571 - Передний датчик уровня подвески
  • 8572 - Задний правый датчик уровня подвески
  • 8573 - Задний левый датчик уровня подвески
  • 8541 - Главный электроклапан подушек задней подвески
  • 8542 - Электроклапан правой задней подушки подвески
  • 8543 - Электроклапан левой задней подушки подвеск


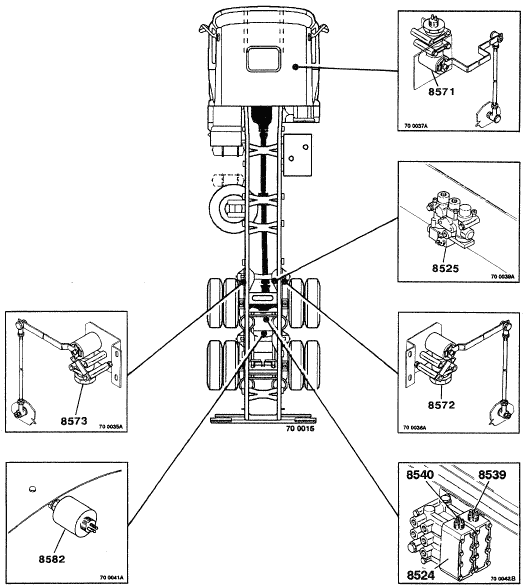

Пневмо-электронная подвеска “6x2”
Размещение оборудования на шасси
  • 8524 - Блок электроклапанов задней подвески
  • 8525 - Блок электроклапанов передней подвески
  • 4138 - Реле времени для размораживания ветрового стекла
  • 8540 - Блок электроклапанов задней подвески (ось)
  • 8571 - Передний датчик уровня подвески
  • 8572 - Задний правый датчик уровня подвески
  • 8573 - Задний левый датчик уровня подвески
  • 8582 - Датчик давления подушек заднега моста


Пневмо-электронная подвеска “6x2/4”
Размещение оборудования на шасси
  • 8524 - Блок электроклапанов задней подвески
  • 4138 - Реле времени для размораживания ветрового стекла
  • 8540 - Блок электроклапанов задней подвески (ось)
  • 8572 - Задний правый датчик уровня подвески
  • 8573 - Задний левый датчик уровня подвески
  • 8582 - Датчик давления подушек заднега моста

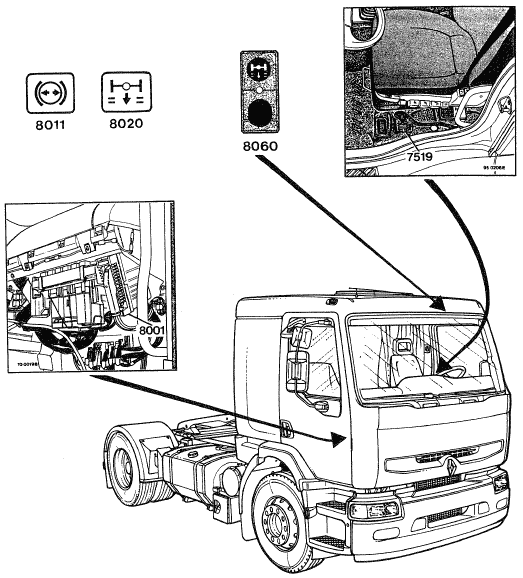

Оборудование ABS / ASR “4x2 - 6x2 - 6x2/4”
Размещение оборудования в кабине
  • 7519 - Штепсельная розетка для диагностики
  • 8001 - Вычислительное устройство для системы “ABS-ASR”
  • 8011 - Контрольная лампа системы ”АБС”
  • 8020 - Контрольная лампа пробуксовки колес или включения системы “ASR”
  • 8060 - Выключатель системы противоскольжени

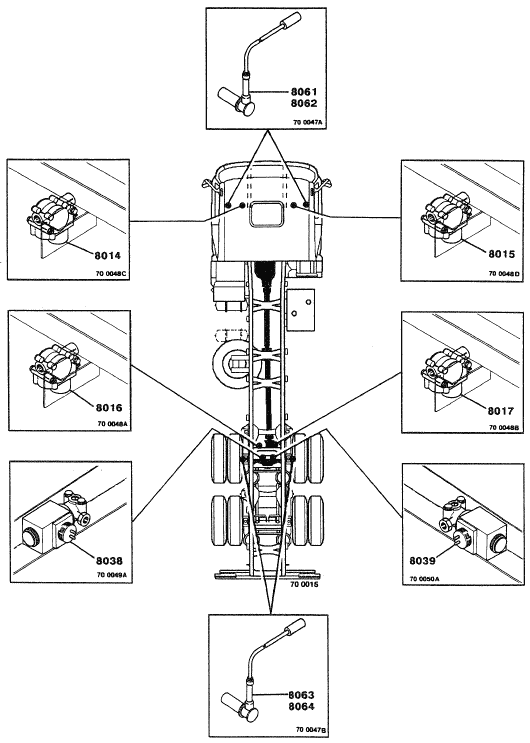

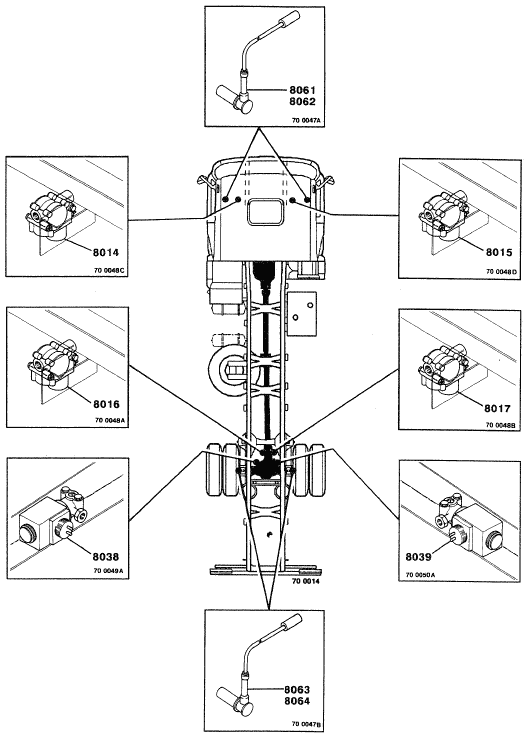

  • 8014 - Электроклапан системы АБС передний левый
  • 8015 - Электроклапан системы АБС передний правый
  • 8016 - Электроклапан системы АБС задний левый
  • 8017 - Электроклапан системы АБС задний правый
  • 8038 - Электроклапан системы "ASR” левый
  • 8039 - Электроклапан системы ”ASR” правый
  • 8061 - Датчик системы АБС передний левый
  • 8062 - Датчик системы АБС передний правый
  • 8063 - Датчик системы АБС задний левый
  • 8064 - Датчик системы АБС задний правый

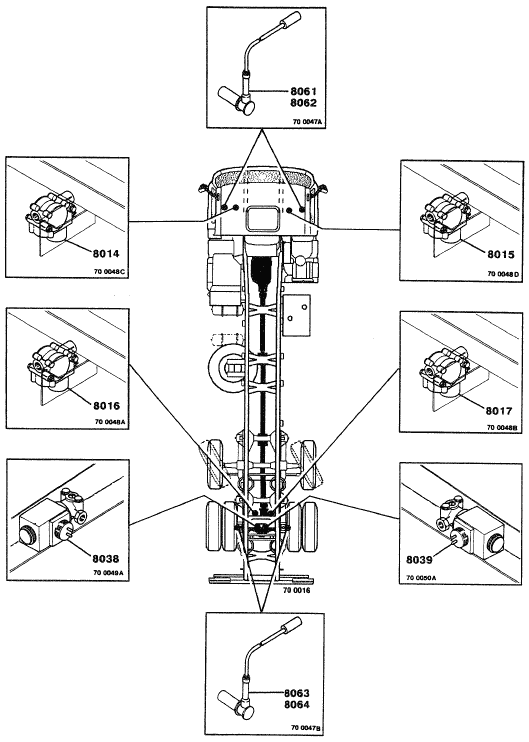

Оборудование ABS / ASR “4x2”


Оборудование ABS / ASR “6x2’


Оборудование ABS / ASR “6x2/4”

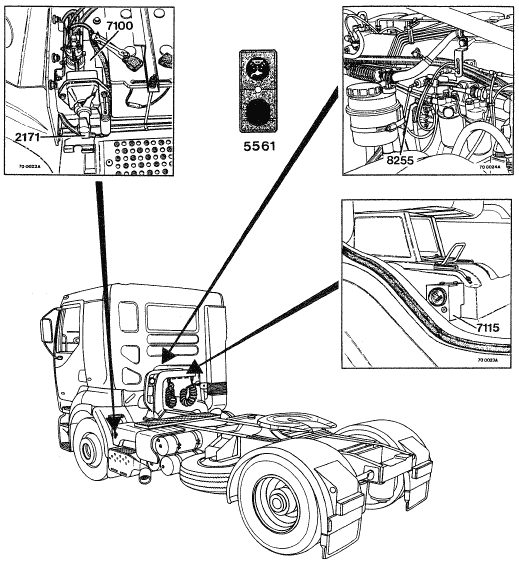

Оборудование RTMDR
  • 2171 - Общий выключатель в модификациях RTMDR
  • 5561 - Выключатель подсветки клапанов
  • 7100 - Ограничитель тока
  • 7115 - Хронометр
  • 8255 - Электроклапан останова двигателя в модификации RTMDR

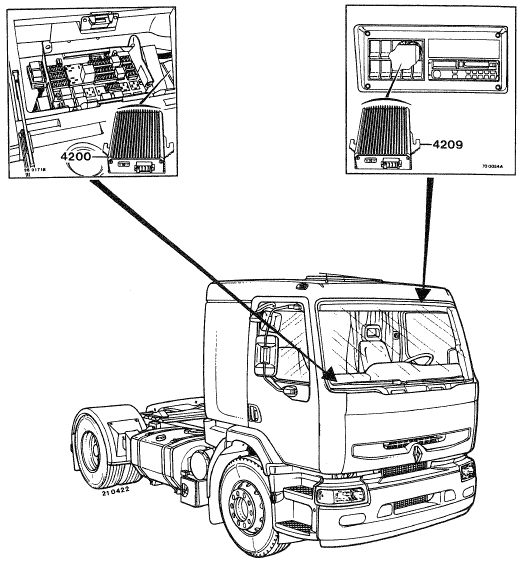

Понижающий трансформатор
Размещение оборудования в кабине
  • 4200 - Понижающий трансформатор (розетка 12 вольт)
  • 4209 - Понижающий трансформатор (связь

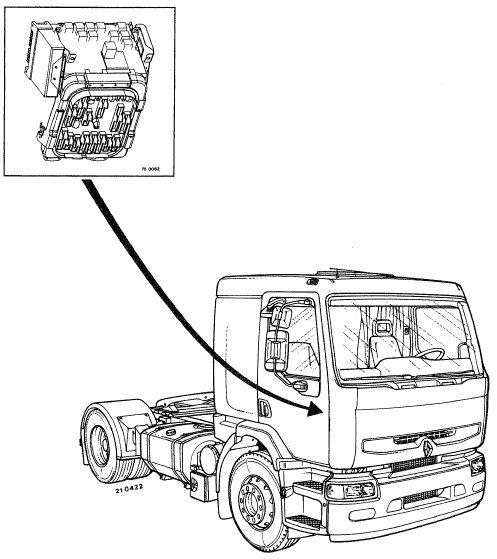

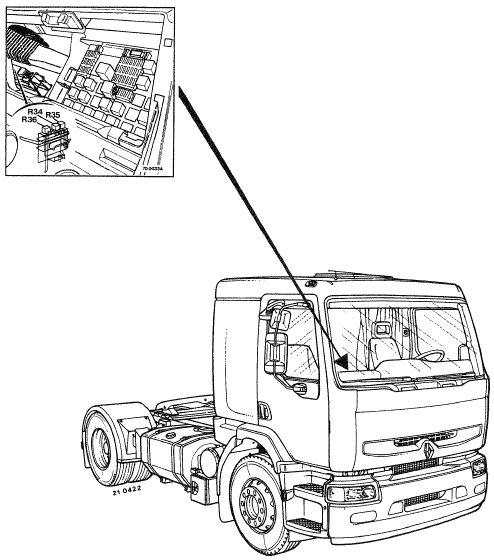

Блок соединителей
Размещение оборудования в кабине
  • 1229 - Соединительный блок шасси-кабина

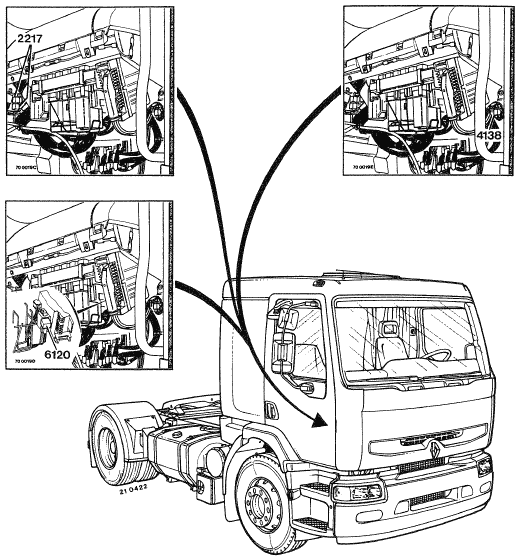

Реле вне блока соединителей
Размещение оборудования в кабине
  • 2217 - Противопусковое реле
  • 4138 - Реле времени для размораживания ветрового стекла
  • 6120 - Реле фонарей дневного свет

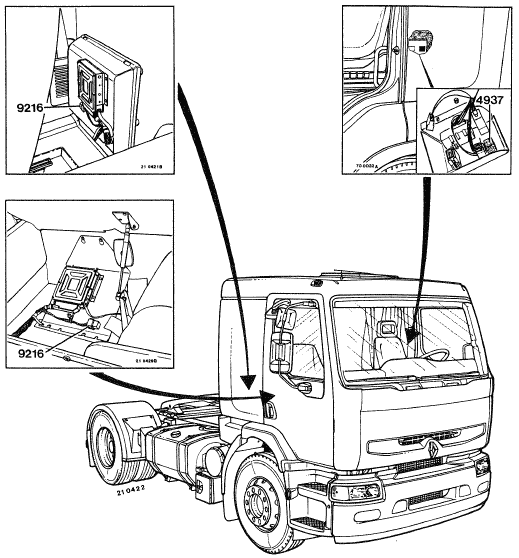

Реле вне блока соединителей
Размещение оборудования в кабине
  • 4937 - Реле автономного отопителя
  • 9216 - Реле аварийной защиты “ITC”


Реле вне блока соединителей
Размещение оборудования в кабине
  • 8259 - Реле нулевой скорости
  • 8259 - Реле нулевой скорости (автоматизированное сцепление)
  • 8439 - Реле мертвой точки

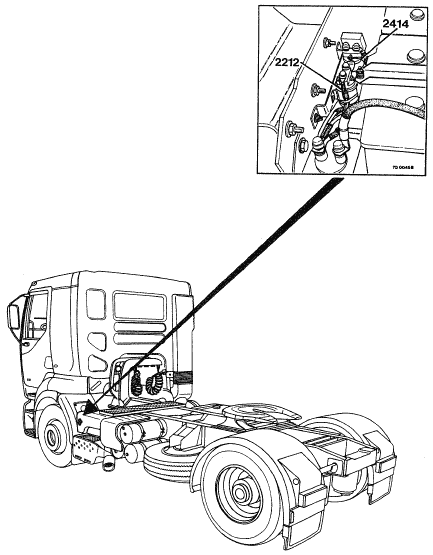

Реле вне блока соединителей
Размещение оборудования на шасси
  • 2212 - Пусковое реле
  • 2414 - Реле предпускового нагрева

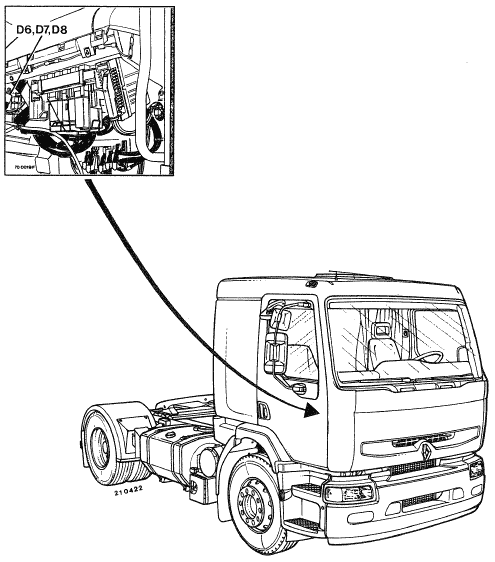

Диоды вне блока соединителей
Размещение оборудования в кабине
  • D6 / D7 - Диоды вне блока соединителей
  • D8 - Диоды аварийной защиты дистанционного управления “TIR”

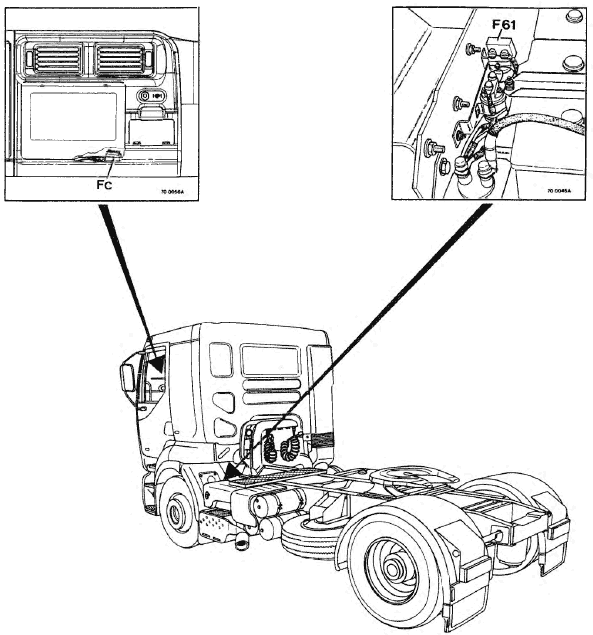

Предохранители вне блока соединителей
  • F61 - Предохранители цепи размораживания ветрового стекла
  • Fc - Предохранитель цепи кондиционирования
