ПРЕДОХРАНИТЕЛИ / РЕЛЕ / ДИОДЫ RENAULT PREMIUM

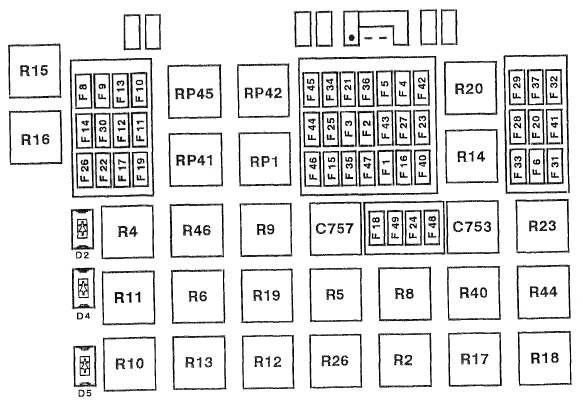

Таблица предохранителей в соединительном блоке
  • Хронометр................................................................................... F1
  • Резервное питание (после контакта замка стартера)...................... F1
  • Розетка прицепа семиконтактная (АБС) ........................................ F1
  • Питание контрольных ламп “СЕРВИС” и “ОПАСНО” ....................... F1
  • Реле электроклапанов “ABS / ASR” (Передн. лев / Задн. прав.) ...... F1
  • Реле электроклапанов “ABS / ASR” (Передн. прав / Задн. лев.) ...... F1
  • Реле аварийной защиты АБС......................................................... F1
  • Вычислительное устройство “ABS / ASR” ....................................... F1
  • Реле отключения электрического замедлителя .............................. F1
  • Бортовой компьютер .................................................................... F1
  • Реле нулевой скорости ................................................................. F1
  • Реле нейтрального положения ...................................................... F1
  • Стояночный фонарь правый ......................................................... F2
  • Габаритный фонарь правый ......................................................... F2
  • Резервное питание (для освещения) .............................................. F3
  • Стояночный фонарь левый ........................................................... F3
  • Габаритный фонарь левый ........................................................... F3
  • Питание стояночных фонарей прицепа ......................................... F4
  • Резервное питание (для освещения) .............................................. F5
  • Подсветка приборов панели приборов .......................................... F6
  • Подсветка выключателей .............................................................. F6
  • Резерв........................................................................................... F7
  • Противотуманный фонарь (или фонари)........................................ F8
  • Противотуманные фары................................................................ F9
  • Фара дальнего света правая ......................................................... F10
  • Фара дальнего света левая ........................................................... F11
  • Фара ближнего света левая........................................................... F12
  • Фара ближнего света правая......................................................... F13
  • Прожекторы дальнего действия.................................................... F14
  • Тактовый привод стеклоочистителей ............................................ F15
  • Электронный тахограф.................................................................. F15
  • Выключатель стоп-сигнала............................................................ F16
  • Защитный блок коробки передач “DELTA 2” .................................. F16
  • Фонари заднего хода..................................................................... F16
  • Реле фонарей дневного света ....................................................... F16
  • Блок уровня масла и температуры в контуре охлаждения двигателя F16
  • Реле сигнала износа тормозных накладок...................................... F16
  • Питание контрольных ламп панели приборов ................................ F16
  • Выключатель дефростинга зеркал заднего вида и ветрового стекла F16
  • Авторадиоприемник ..................................................................... F17
  • Понижающий трансформатор (цепь телесвязи) ............................. F17
  • Цепь воздушного кондиционера .................................................. F18
  • Аварийный выключатель “TBV” (в модификации RTMDR) .............. F18
  • Вычислительное устройство “TBV” ............................................... F18
  • Вычислительное устройство автоматизированного сцепления........ F18
  • Отопитель (отопители) воздуха...................... ............................. F18
  • Подогреватель топливного фильтра............................................. F19
  • Поворотные фары ....................................................................... F20
  • Двигатель привода вентиляционного люка в крыше ..................... F20
  • Резервное питание (после общего выключателя) .......................... F21
  • Автономный отопитель “D1LC” .....................................................F22
  • Автономный отопитель “D1LCC” ...................................................F22
  • Автономный отопитель “Thermo 90” ............................................ F22
  • Плафон водителя ....................................................................... F23
  • Плафон пассажира ......................................................................F23
  • Плафон нижней кушетки ..............................................................F23
  • Плафон верхней кушетки..............................................................F23
  • Подсветка подножки ......................................... ..........................F23
  • Подсветка бокового ящика ...........................................................F23
  • Двигатель стеклоподъемника водителя ......................................... F24
  • Двигатель стеклоподъемника пассажира .......................................F24
  • Часы контрольного тахографа ......................................................F25
  • Звуковой сигнализатор .................................................................F26
  • Стоп-сигнал ................................................................................ F27
  • Вычислительное устройство “ABS / ASR” ........................................F28
  • Поворотное зеркало заднего вида с дефростингом, левое............. F29
  • Поворотное зеркало заднего вида с дефростингом, правое........... F29
  • Реле времени для дефростинга ветрового стекла ......................... F29
  • Питание дополнительных элементов контрольного тахографа........F30
  • Приводы регулировки прожекторов...............................................F30
  • Обогреваемое сиденье водителя....................................................F30
  • Обогреваемое сиденье пассажира .................................................F30
  • Прикуриватель..............................................................................F30
  • Понижающий трансформатор (для розетки 12 вольт) .....................F30
  • Резерв ......................................................................................... F31
  • Двигатель привода стеклоочистителей...........................................F32
  • Насос стеклоомывателей ...............................................................F32
  • Насос омывателей ф ар..................................................................F32
  • Розетка для диагностики............................................................... F33
  • Вычислительное устройство подвески (6x2 / 6x4) ...........................F33
  • Прерыватель указателя поворотов ........ ....................................... F34
  • Питание памяти авторадиоприемника ............................................F34
  • Бортовой компьютер .....................................................................F34
  • Автономный отопитель “D1LC” ......................................................F34
  • Автономный отопитель “D1LCC” ....................................................F34
  • Программируемый выключатель автономного отопителя................F34
  • Резервное питание (после контакта замка стартера)....................... F35
  • Розетка прицепа семиконтактная (А БС ).........................................F36
  • Электрическая защелка левая........................................................ F37
  • Электрическая защелка правая ..................................................... F37
  • Резерв ......................................................................................... F38
  • Резерв ......................................................................................... F39
  • Резерв ..........................................................................................F40
  • Резерв ..........................................................................................F41
  • Вычислительное устройство автоматизированного сцепления..........F42
  • Резервное питание (для цепи нулевой скорости) ............................F42
  • Подсветка клапанов.......................................................................F43
  • Рабочий прожектор (тягача) .........................................................F43
  • Подсветка решетки радиатора .......................................................F43
  • Питание прицепа + 24 вольт..........................................................F43
  • Насос опрокидывания кабины ...................................... .............. F44
  • Общий электрический выключатель.............................. .............. F45
  • Блок централизованной блокировки замков................... .............. F45
  • Выключатель подогрева двигателя ................................ .............. F46
  • Выключатель подогревателя топливного фильтра......... .............. F46
  • Вычислительное устройство ограничителя скорости...... .............. F46
  • Матричный дисплей...................................................... .............. F46
  • Отопитель (отопители) воздуха...................................... .............. F46
  • Вычислительное устройство подвески (4x2)................... .............. F47
  • Блок дистанционного управления подвеской.................. .............. F47
  • Датчик давления подушек заднего моста (6x2)................ .............. F47
  • Резерв ......................................................................... .............. F48
  • Вычислительное устройство “ITC” ................................. .............. F49

Таблица предохранителей вне соединительного блока
  • Дефростинг ветрового стекла........................................................F61
  • Цепь воздушного кондиционера ................................................... Fc

Таблица реле соединительного блока
  • Реле питания после контакта......................................................... RP1
  • Реле питания после контакта......................................................... R2
  • Реле давления масла................................................................. ... R4
  • Реле стояночных фонарей......................................................... ... R5
  • Реле дополнительных элементов комфорта............................... ... R6
  • Реле освещения........................................................................ ... R8
  • Реле противотуманных фар....................................................... ... R9
  • Реле противотуманных фонарей ............................................... ... R10
  • Реле ближнего света фар.......................................................... ... R11
  • Реле дальнего света фар .......................................................... ... R12
  • Реле прожекторов дальнего действия ....................................... ... R13
  • Реле стоп-сигналов................................................................. .... R14
  • Реле электроклапанов “ABS / ASR” (Передн. прав. / Задн. лев.) ..,... R15
  • Реле электроклапанов “ABS / ASR” (Передн. лев. / Задн. прав.) ...... R16
  • Реле аварийной защиты АБС......................................................... R17
  • Реле отключения электрозамедлителя...................................... .... R18
  • Резервное реле......................................................................... ... R19
  • Реле дефростинга зеркал заднего вида и ветрового стекла ........... R20
  • Реле поворотных фар ............................................................... ... R23
  • Реле тормозных накладок ......................................................... ... R26
  • Резервное реле....................................................................... ... R40
  • Реле подогрева топлива............................................................ ... R41
  • Резервное реле....................................................................... ... R42
  • Резервное реле....................................................................... ... R44
  • Реле опрокидывания кабины......................................................... RP45
  • Реле автономного отопителя.................................................... ... R46
  • Реле тактирования работы омывателей фар ................................. С753
  • Звуковой сигнализатор “EASY” ......................................................С757

Таблица реле вне соединительного блока
  • Реле автономного отопителя......................................................... R28
  • Реле противопуска....................................................................... R31
  • Реле противолуска....................................................................... R32
  • Реле нулевой скорости .................................................................R34
  • Реле нейтрального положения ......................................................R35
  • Реле нулевой скорости (автоматизированное сцепление) .............. R36
  • Реле аварийной защиты “ITC” ........................................................R37
  • Реле отключения гидравлического замедлителя............................ R38
  • Реле отключения гидравлического замедлителя............................ R39
  • Реле дневного света......................................................................R45
  • Реле дефростинга ветрового стекла (с выдержкой времени)......... R48
  • Реле пусковое ..............................................................................СЕ112
  • Реле подогрева двигателя ............................................................ СЕ200

Таблица диодов соединительного блока
  • Диод давления масла.................................................................... D2
  • Диод противотуманных фар ......................................................... D4
  • Резервный диод ...........................................................................D5

Таблица диодов вне соединительного блока
  • Диод противопуска.......................................................................D6
  • Диод противопуска....................................................................... D7
  • Диод аварийной защиты телеуправления “TIR” ..............................D8
Назад к содержимому
