Электросхемы KERAX - Автозапчасти и автоХитрости
Перейти к контенту
Главное меню:
Начнем...
< manuals >
СХЕМЫ в один клик
DAF
XF-105 2006-2013
XF 2013-2017
95XF
RENAULT
MAGNUM 2000-2006
MAN
Хитрости
ЦРУ
ЭПБ
Тренинг персонала
EURO 6
Начнем?
Шина CAN EDC17
КП
КП
AS-Tronic
AS-Tronic lite
AS-Tronic mid
Voith DIWA.5
ZF-EcoLife
SCR AdBlue (diag)
EBS / ESP
ECAS / EFR (CDC)
Пневматика
AGR
KSM
PTM
CAN
EDC7
EDC17
EDC MS 5
EDC MS 6.1
EDC MS 6.4
FFR / ZFR
ZBR2
HydroDrive
EBS2 Knorr
ABS Ci12
ZDR / FFR
Гибридные БУ
Рем. зона
МАСТЕРСКАЯ
Информация
ЧИТАЕМ СХЕМЫ
Таблички двигателей
VIN код
Рычаг преселектора
Уровень топлива
EDC
Практика
Низкое давление
Высокое давление
Высокий расход
PM-KAT
Обманываем AGR
Работы с AdBlue
AdBlue
Коды 5556, 5038
Код 4549, 4357
T200
SPN 3673
Сцепление
EDC-FFR пара
Регулировка клапанов
Световой тест
Генератор
Ремонт холодильника
Оптимизируем расход..
Сцепление
Кардан
ПОЛЕВАЯ
Наддув
Нет "нейтрали"
Схемы ОНЛАЙН
EDC
EDC
EBS
EBS
OBD
Система OBD
Описания
Компоненты
Электросхемы
TGS / TGX
Электросхемы
ECAS 2
EBS 5
КП
Интардер
Двери
KSM
TGL / TGM
Использование
Электросхемы
EBS WABCO
ECAS
КП
L2000 / M2000-L
Электросхемы
Блокировка
MAN TG с PTM
EDC
EDC MS 5
Поиск сбоев
Электросхемы
Осцилограммы
Самодиагностика
EDC MS 6.1
Функц. описание
Поиск неисправностей
Электросхемы
EDC MS 6.4
Поиск сбоев
Функц. описание
Электросхемы
EDC 7
Коды неисправностей
Опис. компонентов
Функц. описания
Этапы проверки
Гидравл. проверка
Электросхемы
EBS 5 KNORR
Коды неисправностей
Описание
Этапы проверки
Сигналы
Электросхемы
EBS 2 KNORR
Коды неисправностей
Описание EBS
Описание ESP
CAN шина
Компоненты
Этапы проверки
Электросхема
EBS 2 WABCO
Коды неиспраностей
Общее описание
Электросхема
AdBlue
Коды неисправностей
Описание системы
Функц. описания
Опис. компонентов
Этапы проверки
Электросхемы
FFR
Коды неисправностей
Функц. описание
Этапы проверки
Электросхемы
ZBR 2
Коды неисправностей
Центр. борт. комп.
Электросхемы
ECAS 2
Коды неисправностей
Описание компонентов
Функции ECAS 2
Общая информация
CDC
Этапы проверки
Электросхемы
AS-TRONIC
TGA
AS-Tronic
Коды неисправностей
Общая информация
Описание компонентов
Функц. описание
Электросхема
Климат TGA
Коды неисправностей
Этапы проверки
Описание деталей
Электросхема
Климат TGX
Коды неисправностей
Этапы проверки
Компоненты
Электросхема
Приборы
Коды неиспраностей
Этапы проверки
Электросхемы
Кондиционер TGS-TGX
Описание
Функц. описание
Компоненты
Коды неисправностей
Электросхема
Кондиционер TG
Коды неисправностей
Функц. описание
Этапы проверки
Электросхема
Курсовой контроль
Коды неисправностей
Общая информация
Компоненты
Электросхема
Модуль двери TGX
Коды неисправностей
Этапы проверки
Управление
Электросхема
Модуль двери TGA
Коды неисправностей
Этапы проверки
Управление
Электросхемы
Отопители
Airtronic
Коды неисправностей
Функц. описание
Компоненты
Электросхемы
Hydronic
Описание
Компоненты
Этапы проверки
Электросхема
TGL / TGM
EST 48
Коды неисправностей
Функц. описание
Компоненты
Код сбоя
Электросхема
ECAM
Коды неисправностей
Описание
Диагностика
Электросхема
HydroDrive TGA
Коды неисправностей
Описание
Функц. описание
Компоненты
Электросхема
CAN
Коды неисправностей
Описание
EHLA - ALA
Коды неисправностей
Описание
Система EHLA
Система ALA
Электросхема
RAS-EC1
Описание
Функц. описание
F_L_M 2000
Электрооборудование
EURO 6
MAN EURO 6
Схемы
DAF
Хитрости
Электросхемы
Читаем схемы
DMCI
VIC-2 + VIC-2 Lite
VIC-3 + VIC-3 Lite
Euro 6
MX-11/MX-13, EN2/14
Двигатели MX
MX-13
PACCAR
EGR
Аббревиатуры
EAS
Замок зажигания
ГЕНЕРАТОР
Электропитание
Сети автомобиля
DAFXF Схемы
Коды неисправностей
"MIL"
для ECS-DC4 и EAS
для ECS-DC5 и EAS
DMCI
Расшифровка
DMCI
ECAS
ECAS-2
ECAS-3
ABS/EBS
ABS/ASR-D
ABS-D/ABS/ASR-E
ABS-E
EBS
EBS-2
EST
EST42
EST52
EAS
EAS
EAS-2
Расшифровка
CDS-3
UPEC
VIC
AS TRONIC
EMAS
HYDRONIC 10
AIRTRONIC
D3LC (ACH-EA)
AGS
ALS-S
IMMOBILISER
CDM
ECS-DC3
AGC-A
DTCO
MTCO
ATC
DTS
ECS-DC4 И EAS
ECS-DC5 И EAS
Cистемы
Сокращения
Электро проводка
Двигатель UPEC
Поиск неисправностей
CF75/85 <2002 г.
CF75/85 ≥2002 г. XF95
Блок UPEC
Описание
VIC_DIP-4_MTCO
Поиск неисправностей
INTARDER
EST 52
EST 42
Отопители
ACH-EW
ACH-EA
ACH-W2
ACH-W3
Тормоза
EBS
ABS-D
ABS-E
ABS-E2
Конструкция
Схемы торможения
Кабина
Подвеска кабины
Опрокидывание
Кондиционер
Описание CAN
AS TRONIC
Описание APU
Система AGS
ECS-DC3 (LF/CF)
ZF EST 42
ИММОБИЛАЙЗЕР
RAS-EC
ATC
E-gas 3
CDS-3 LF45/55
ECAS 4
LDWA
ALS-S
Двери
Руль
DAF XF105
CAN
Топология
Проверка CAN
Интардер ZF
ZF EST42
ZF EST52
Тормоза
EBS 2
Пневматика
EAS-2
Описание
Компоненты
Схема
Функции
КП
Пневматика
Механика
Таблички
Защита
Сцепление
Модулятор
BBM
BBM
Схемы
Электросхемы
Компоненты
DMCI
Пнемоподвеска
AGS
ACC
Типы КП
Варианты APU
Климат контроль
Холодильник
Регулир. клапанов
Блок. дифференц.
DAF XF95
Электросхемы
Изменения с 0Е626381
95XF серия
CHASSIS 0E459335
CHASSIS 0E473500
CHASSIS 0E477514
CHASSIS 0E527418
Проводка
КПП
Компоненты
Системы
Узлы
Разъемы
F95
Электросхемы
DAF CF65/75/85
Диагностика
Электросхемы
Компоненты
Проводка
Читаем схемы
Узлы
LF45/55
Компоненты
LF45 IV, LF55 IV
Гл. выключатель
DIP-4
Идентификация
Типы DAF
MERCEDES
ACTROS 950-954
Регул. двигателя
Тормоза
КП
Коды неисправностей
Электросхемы
ACTROS 930-934
Хитрости
Обучения
Конструкция MP2-3
Изучаем Actros
DAS
Потеря мощности
Коды неисправостей
MR euro 2-3
MR euro 4-5
ZHE
GS II
BS
ART
BNT
EAPU
EDW
BTS
DTCO
EHZ
FLA
FR
Сообщения
MR "Code"
GS ограничение
Мощность снижена
Электросхемы MP2-3
Задний модуль
Передний модуль
Тахограф
Дверь пассажира
Дверь водителя
Модуль MSF
Система HPS
Подогрев FLA
MR euro 2-3
MR euro 4-5
Тормоза BS
Движение FR
АКП GS II
GM
ZHE
Приборы
WS
ТР
ART
BTS
Места установки
АКП GS II
MR
BS
FR
TMB
TMF
HM
FM
INS
ZHE
FLA
MTCO
MSF
WS
Штекеры
АКП GS II
MR
GM
BS
FR
TMB
TMF
HM
FM
ZHE
FLA
MTCO
MSF
Процессы обучения
Кто кого...
Реле/предохранители
ACTROS euro 6
ТСМ
TCM
Обучение
MCM
MCM
Коды MCM
ACM
APS
ATEGO 950-954
Коды ATEGO 950-954
ATEGO 970-976
Электросхемы
MR OM904
MR OM906
ABS
AGN
GS
BS
DTCO
EHZ
FLA
Коды ATEGO 970-976
SCR
EBS
Впрыск
AXOR 940-944
Электросхемы
ABS
FLA
TCO
SRS
RS
NR
MR
FR
GS
INS
Коды неисправностей
AXOR 950-954
Электросхемы
MR
MR
Коды неисправностей
ABS/ASR
AGN alison
AGS
BS
DTCO
EHZ
FLA
FR
NR
VARIO
MR
Электросхемы
Компоненты
FR
SK / MK / LK
Электросхемы
ADM
UNIMOG
Электросхемы
HYD
MR
ATRON
Электросхемы
MR
ZETROS
Электросхемы
MR
SPRINTER
SPRINTER 909
CR4_T1N-OM646
SPRINTER 910
CDID3S2- OM651
Ремонт блоков
EPS
Компоненты 900-926
Видео обучения
ТО
IVECO
EURO TRAKKER
Электросхемы
ABS/ASR
TRAKKER E 4/5
EURO CARGO
TECTOR
До 2003 г.
6 - 10 тонн
EuroStar Cursor
Электросхемы
STRALIS
Электросхемы
STRALIS AS E 4/5
Борт. компьютер
EDC 6.2
EBS
ECAS
КП EUROTRONIC
Коды неисправностей
КПП Евротроник
EBS
ECAS
Регулир. данные
SCANIA
Рем зона
Мастерская
HPI с EDC S6
Давление топлива
PDE
Полевая
Зимой
Обучения
Введение
Аббревиатуры
Сигналы
Пути тока
Поиск по схемам
Шасси
Кабина
Магистрали
LimpHome
Дилерское обучение
КП Р, R и Т серий
Коды неисправностей
Двигатель
Трансмиссия
Тормозная система
Подвеска
EDC
PDE S6
Opticruise
EBS 2.2
XPI
Описание
Контур
SDP3 и XPI
CAN
Диагностика
CAN Dump_Analyzer
Адреса
Блок координатор
Описание
Диагностика
Электросхемы
COO6
COO7
Описание
Распиновка COO7
Электросхемы
Тормоза
EBS
Устройство системы
Системы
Компоненты
Сигналы блока
Электросхемы
Диагностика
схемы 5 серии
ABS
ABS BOSCH
ABS WABCO D
Без EBS
Пневматика
Прицеп
ELC 2
Диагностика
Ремонт
EDC
PDE (EDC) MS6
Диагностика
Испытания
Блок EDC
Насос-форсунка
Неисправности
EDC MS5
Описание MS5
Диагностика
Соединения б/у
Схемы
EDC PDE S6
Диагностика PDE
Opticruise
Компоненты
Конструкция
Функционирование
AGR/SCR
AGR
SCR
Описание
Диагностика
Поиск неисправностей
Типы кодов
Самоподготовка
Denoxtronic
SCANIA 3
HPI с EDC S6
APS
TRIP
Турбина
Блок S6, S7
Диагностика
Компоненты
Маркировка кабелей
Сокращения
Retarder
ZF (механика)
OBD
EDC 14л. 3 серия
Зарядка
Блок управл. S6
КПП
VIS
Замедлитель
Алко-блок
VOLVO
Рем. зона
Дым
Малая мощность
Расход топлива
Моменты затяжек
Обучение
VIN код
Электрика
Регулировки
MID 130, MID 223
MID 136 EBS/ESP
MID 150 ECS2
MID 150 ECS3
MID 216 LCM
MID 144 VECU
MID 128 EECU
Жгуты
D16C
APM
Топливная система
Проверки
Баланс. цилиндра
Объем топлива
Электросхема
С ручным насосом
С электро насосом
FM
Описание FM4
FM4 D11
FM4 D16
FE3 / FL3 (EU6)
FH
FH4 D13 A400
FH4 D13 K420
FH4 D13 K460
Тормозная система
EBS
Описание
EBS FE3 / FL3
EBS FH4 / FM4
Коды неисправностей
ABS
Описание
Коды неисправностей
Коды неисправносей
FM
FM (4)
Электросхема
FM9_12,FH12_16, NH12
Электросхемы
FM7, FM10, FM12
Обозначения
Оборудование
Электросхемы
FM 2013 г.
EBS
Регулир. данные
FL6, FL, FE
Электросхемы
Схемы FL серии
Проводка
Сокращения
VM, EM-EU5
Электросхемы
FH
FH (4)
Электросхемы
Коды неисправностей
ECM
EMS
MID 128
MID 140
Стояночный тормоз
ALCOLOCK
D12D
EECU MID 128
MID 128 D9,D12,D16
Коды MID 128
VECU MID 144
Коды MID 144
Америка
VN / VHD / VAN
Топливные системы
euro 6
D9B
D11
D12C
D12D
D13
D13K
D16
D16K
EURO 6
Service
FH4 2016 г.
FH4 2016 г.
FH4 2013 г.
FH4 2013 г.
FH4 2012 г.
FL3 2013 г.
FE3 2013 г.
OBD
Дисплей
DAS
LCS
ACC
LSS
Каналы данных
ESP
Тормоз-замедлитель
Шина CAN
Разъемы прицепа
Электросхемы
Сборник мануалов
RENAULT
ОБУЧЕНИЕ...
Проводка
OPTIDRIVER 2
DXi 12
VOITH
IC 04
V-MAC IV и VECU
A.P.M.
CLU, ACU, ICU, FCU
DIAGNOSTIC DXI
SUPER H
DXi 13
Bodybuilder
DXi 11
Новое в DXi
EBS 5 / ESP
Описание
Компоненты
Пневматика
Рем зона
LCM
Коды неисправностей
Обозначения
ТАХОГРАФ
EBS
ABS
EECU EUP
EECU CR
INTARDER ZF
TELMA
VECU
ASTRONIC
EDC
MAGNUM
Электросхемы
Предохранители
Места установки
Электроцепи
Mack MIDR
Подвеска (6X2)
Электросхемы
Диагностика
PREMIUM
EURO 4
Электросхемы
Компоненты
EURO 5
Электросхемы
Компоненты
Электросхемы
Компоненты
Блок предохранителей
Блок соединений
Двигатель
MIDLUM
Электросхемы
Читаем схему
Компоненты
Тормоза
KERAX
Электросхемы
Блок предохранителей
Компоненты
Читаем электросхему
EURO 6
Сервис. инструкции
Тормозная система
EMS 2
FOTON
AUMAN
Электро система
Стандарт
Комфорт
Люкс
Foton & Daimler
FORD
CARGO
Электросхема
Cargo H566
Обучение
Блок предохранителей
Диагностика неисправн.
Осушитель воздуха
HINO
Коды неисправностей
S05C / D_S05C-TB
Двигатели
J и S серии
Аббревиатуры
HINO 300
XZU / WU
E13C euro 4
Тахограф
HOWO
Электросхемы
ABS
ISUZU
Электросхемы
СЕРИЯ "N"
Компоненты
Подача питания
Электросхема
СЕРИЯ "F" и "G"
Компоненты
Подача питания
Электросхема
Проводка
SHACMAN (SHAANXI)
SX3255DR
ECU
Проблемы
HYUNDAI
Электросхема
MITSUBISHI
Canter EURO 3
Электросхема
Common Rail
Диагностика
Компоненты
Canter EURO 4
Двигатель
Common Rail
Диагностика
Электросхема
FREIGHTLINER
FLC Cummins
Eaton FLC
Коды неисправностей
KENWORTH
T800
T2000
W900
Коды неисправностей
МАЗ
Схема MB EURO 3/4
Схема MB EURO 5
Схема Deutz EURO 4
Двигатели
МАЗ-ххххВ9*
ЯМЗ - MAN
ABS
ЭСУПП
Очистка катализат.
КАМАЗ
Электросхемы
Cummis CM2150
Топливная система
BOSCH MS 6.1
EDC 7
Common Rail
Неисправности
колен/распредвал
Диагностика
CUMMINS
Коды неисправностей
AS-Tronic
CBCU3-E
ZF EST 42
ADM3_MR2_SCR
ABS (блинк/SPN)
Тормозная система
Описание
ABS
KAMAZ (mercedes)
5490
Электросхема
Системы
Комментарии к кодам
ABS
ABS SCRABS
MR
ADM2
ADM3
Электросхемы
ABS
MR
ADM2-3
ТП и ЭСУД-1
РАРИТЭК- 1
МНЭ
Регул. клапанов
65116
УРАЛ
6370
ABS 6
Устройство
Компоненты
ECU
Характеристики
Ошибки
Электросхема
Автобусы
Рем. зона
VOLVO
Читаем схемы
МАЗ
Электросхемы
203
206
251
256
МАЗ 103, МАЗ 107
МАЗ 105
МАЗ 152
МАЗ 215
МАЗ 231
МАЗ 241
МАЗ 206/226
Пневмосистемы
SCANIA
Scania Touring
Электрика
Отопитель
Кондиционирование
АКП
АКП ZF
Элементы
Сигналы
Тормоза
Пневматика
4 серия
Подвеска
Подвеска ELC
Электросхемы ELC
Коды неисправностей
Приборка
Блок предохранителей
Рама и двигатель
АКПП ZF
EDC MS5
Шасси K/L/N
Электросхема
Отключение массы
ELC
BNS II
EDC MS 6
VOLVO
B12B_B12M
B10 EDC
B7, B9, B12
B11R
Серия B
Все электросхемы
9500, 9700, 9900, E6
B7B,B9B,B12B,B12M
8500, Body x900, E4
Daewoo
BH120F
Компоненты
ABS
MAN
NL243 / 283
RH 353 / 403 F
NL_NB 263/213/353
TEBS
EBS
Коды неисправностей
Диагностика
Электросхемы
EDC MS 6.1
EDC MS 6.4
Irisbus Crossway
Электросхемы
Контрольные лампы
ABS ASR
ЛИАЗ
5292_22
ЭСУ-1АА
529230-31
BOVA
Futura
Magiq
HIGER
ЭБУ CM2150E
6129
VAN HOOL
Двигатель
Приборы
DAF
SB 220 GS/LT
King Long
XMQ6120C
MMC
E200 MMC
E400 MMC
Другие
A092 / A0921
Country
EOS 80-233
Mercedes Conecto
Hyundai Universe
ПАЗ
Setra S315
КАМАЗ Bravis
NEOPLAN
KIA Grandbird
Lexio
НЕМАН
Волжанин
РИТМИКС
STREET
YUTONG
Электросистемы
ETS и MTS
Спецтехника
Komatsu
Тех. документация
Двигатели
Электросхемы
BR380JG
D31
D37A
D65
D85C-21
D155A
D155C-1
D275A
D355C
D375A-5D
PC27MR
PC35(45)R-8
PC120-6 Excel
WF550A-3
WB97S-2
PW200(220)-7H
PC300(LC)-6
PC400-7
PC400(450)(LC)-7
PC1800-6
PC1250(SP)(LC)-7
PC1100(LC)(SP)-6
PC750(800)
PC750(800)-6
PC1000(LC)(SE)
Гидравлика
PC200(220) 6 Excel
PC200(220) 7
PC300(350) 7
CATERPILLAR
Словарь CAT
Коды неисправностей
Электросхемы
CS653E
374D
432/434/442/444
Hitachi
EX300 - 5
ZX200 - 270
ZX450 - 520
Zaxis190W-5N
210-6N and 210LC-6N
Коды неисправностей
Сервис. документация
Kobelco
Сборник схем
RK250
LIEBHERR
LTM 1100
Коды неисправностей
Электросхема
Электросхемы
LR1600
LTM1250/1300
PR712 - PR752
LT1025
Коды неисправностей
LICCON
Серия T, TL
Серия PR
Серия LH
Серия RL, LR
FURUKAWA UNIC
Коды неисправностей
Электросхемы
Гидросхемы
EK - 18
ЕК-18 Perkins
ЕК- 18 245
JCB
Мега коллекция
Проводка
Вся техника
Backhoe Loaders
Loadalls
Excavators
Wheeled Loaders
Fastrac
Robot
Teletruk
Dump Trucks
Электросхемы
JS145W
3CX - 4CX
BW 177-226
Погрузчик
Коды неисправностей
Телескоп CODE
409
TM310
411, 412, 416
414, 426, 434, 436, 456
Электросхемы
Мини погрузчик
175
Common Rail
Коды неисправностей
Проверка
Устройства
NEW HOLLAND
Коды неисправностей
Электросхемы
Погрузчик
Фронтальный
Коды неисправностей
Фронт. коды двигат.
Фронт. коды КП
Коды L C
Электросхемы
Фронт. серия 3
Фронт. серия 6
Мини фронт.
Tractor
Коды неисправностей
Tractor T6
Tractor T7
Tractor T8
Tractor T9
Электросхемы
Tractor T9
SP280 - SP480
CASE
Погрузчик
Фронтальный
Коды неисправностей
Фронт. коды
Коды SR SV TR TV
Коды Steiger
Электросхемы
Фронт. серия 3
Фронт. серия 6
Мини фронт.
MX Magnum
Коды неисправностей
Компоненты
Электросхемы
PUMA
Электросхемы
Коды неисправностей
Коды неисправностей
Электросхемы
Трактор Steiger
Сервисные инструкции
Сервис. коллекция
DOOSAN
Электросхемы
DL
DX
DX W
Mega - III
Mega - V
Skid Loader
Solar LC-III
Solar LC-V
Solar W-III
Solar W-V
Гидравлика
DL
DX
DX W
Mega - III
Mega - V
Skid Loader
Solar LC-III
Solar LC-V
Solar W-III
Solar W-V
DOOSAN
BOMAG
BW 213 / 214
Электросхемы
Engine BW 213 / 214
Engine type TCD
Steyr
Электросхемы
CVT 6140 - 61195
4110 - 6140 PROFI
CVT 6130 - 6160
9080 - 9105 MT
CVT 6165 - CVT 6225
CVT 6170 - CVT 6230
Коды неисправностей
John Deere
Читаем схемы
Терминология
Loader
444K 4WD
524K 4WD
644K 4WD
724K 4WD
824K 4WD
Коды неисправностей
Track
350D and 400D-II
250D and 300D
Коды 250D/300D
Tractor Loader
210K EP
Skidder
540H and 548H
540G-III and 548G-III
648G-III and 460D
Tractor
9120 - 9620
7720, 7820 и 7920
8130 - 8530
Log Loader
335C
Skid Steer
318E and 320E
319E and 323E
Landscape Loader
210LE
210LJ
Комбайн
9560, 9660
Эектросхемы
Коды неисправостей
XCG
XCG 210LC-8B
XCG 240LC-8B
XCG 330LC-8B
Коды неисправностей
HYUNDAI
Электросхемы
MINI EXCAVATOR
Все схемы
Сборник инструкций
CLAAS
Jaguar 695
Сервисн. инструкции
BobCat
Сервисная инф.
T2250
T2556-T2566
Коды T40140-80
Схемы серии Т
Code List
TEREX
Схемы A350
Схемы A600
TADANO
Схемы
MDT 9 Error Codes
ATF-Faun 130
VOGELE
SUPER 2500
VOLVO
BHL
SAME
SAME
LINDE
H12T-H20T
Service
DYNAPAC
Сборник схем
GENIE
Service manual
HYSTER
Сервис. коллекция
Другая С/Т
LOGLIFT 59
ЕТ - 26
Погрузчик Baumann
Подъемники
Кран КС-55727
ОБУЧЕНИЯ
NH/Case/Steyr
Прицепы
МАСТЕРСКАЯ
Имитатор Knorr
WABCO
ECAS
Параметризация
Калибровка
Неисправности
Клапаны
Системы
Vario
Vario VCS II
EBS C
Системы
EBS D
Система EBS D
Компоненты EBS D
Установка EBS D
ECAS
Компоненты
EBS E
Система EBS E
Модернизация
Компоненты
Штекеры
TEBS E2
РЭФы
Thermo King
Электросхемы
Коды ошибок
CARRIER
Электросхемы
Сокращения
Maxima 2
VECTOR
HALDEX
Система
Схемы
Knorr-Bremse
TEBS
TEBS 4
TEBS E
TEBS G2.0/G2.1
TEBS G2
TEBS G2 Обучение
Кабели
KB4TA
EZ2085
BR92..
TEPM-S/TEPM-P
KB3-TA
ES2005
ТОНАР
Розетки
TIR вездеход
Прицепы МАЗ
Программы
VOLVO
VOLVO PTT 2.7...
VOLVO soft
J1587 Navigator
MAN-Cats II v14.01
DAF Davie XDc II 5.6.1
Xentry 06.2020
VOLVO PTT update
Русификаторы приборки
AUTOCOM+DELPHI 17.3
Trucks ORI MOD DAMOS
Man Immo_Edit
SDP3/XCom/SOPS
DAF Davie
DAF DevTool
DAF Devkit 2
CNH EST
WABCO
FDOK NEW
Разное
Autocom
Mercedes Actros
Диагностика
Кл. резервирования
Модуль Ast
Подвеска
Калибровка уровня
MAN
Диагностика-video
Экономичность
EDC 7-ошибки
3082
3087
3088
3089
3091
3099
3100
3746
3748
3752
3753
3789
3802
3851
00081 / 03785
EBS
Датчики ABS
EBS-ошибки
04376 / 04377
04081 / 01056
Рычаг передач
Какой лучше..?
DAF
Буквари
DAVIE
DAVIE и топливная
DAVIE и EAS (EAS 2)
DAVIE и EMAS
MAN-cats II
SDP3
SDP и SCOP
Осциллограф
FLUKE 123
TEBS E
TEXA
TECH TOOL
DaimlerChrysler
Vediamo
Knorr - Bremse
ABS 6
Диагностика
Описание EBS
Справочник
Обучение ABS/ASR
Обучение ELC
Обучение EBS-2
WABCO
Рем. зона
TEBS E
EBS 3
Компоненты
Описание
Схемы
Компоненты
Диагностика
ECAS
Описание
Компоненты
Системы
EBS
ABS
ESC
Самодиагностика
Электросхемы
Авт. отопители
Теплостар
14ТС-10
Ремонт серии 14ТС
11ТС
Адаптер RS232
Термикс
Коды неисправностей
Eberspacher
Расчет отопителей
HYDRONIC
Hydronic M
Hydronic M D10W
Hydronic M10, M12
Hydronic-10
Hydronic L-II
Hydronic D 5 W S
Диагностика L
Диагностика M или D10
Диагностика M-II
Диагностика D 5 W S
B7W - D7W
X3, X7, X12
D 24 W
D9W
HYDRONIC 16/24/30/35
AIRTRONIC
AIRTRONIC
D4, D4 Plus
D5
D 8 L C
V 7 S
B1LC - D1LC
B3LP - D3LC - D3LP
D 5 L C
ПРАМОТРОНИК
4Д-24
141.8106.000
15.8106
16ЖД24
AirTop
AT 2000
AT 2000st
AT 3500/5000
24/32
Webasto Thermo 300
Описание
Проверка компонент.
Диагностика
DBW
Webasto BBW/DBW46
2010-2020 300-350
DBW 160 - DBW 350
Spheros
Thermo 300
Thermo E
Установки
DAF
IVECO
MB
NEOPLAN
RENAULT
SCANIA
MAN
ПЛАНАР - 4Д
Stroco
DW 80 / DW 80-TRS
ПЖД12
Двигатели
CUMMINS
Cummins ISB / ISBe
Коды неисправностей
Компоненты
Cummins ISX
Коды неисправностей
N14 PLUS
M11
SCR
Электросхемы
ЯМЗ
Описание
Компоненты
ТС
БД
Диагн. двигателя
Коды неисправностей
Электросхема
ЯМЗ-536
ЯМЗ-656..658
Коды неисправностей
CRS
ЯМЗ-650
Коды неисправностей
CRS System 2
ЯМЗ-530 ГАЗ
Диагностика
Компоненты
DEUTZ
EMR3
JCB
Коды неисправностей
Tier 3
Isuzu T4i
Detroit Diesel
Компоненты DDEC
Коды неисправностей
Series 60 EGR
John Deere
4.5L and 6.8L
DAF
MX-13 Топливная
MX-13 ОГ
D6AV/D6AB/D6AC
Д-245
OM 904_OM 906
DL06, DL08, DV11
DV11
КП
TELMA
Электросхемы
ALLISON
3000_4000 серия
ZF ECOMAT 2
ZF ASTRONIC
ZF ECOSPLIT
Eaton Fuller
EPS
ЭБУ
ЭСУ - 1А
Диагностика
Неисправности
Пины 50.3763
Пины М230.Е3
MR2A/MR2B
Описание ЭБУ
Прог. обеспечение
Параметрирование
Диагностика
Компоненты
EDC 17
Cummins
CM2150
BOSCH
Неисправности CP
Неисправности CP1
Неисправности CP2
Тормозные системы
АБС-Т
Диагностика
Ремонт
Электросхемы
АБС-П
«Экран»
Компоненты "Экран"
Диагн. «Экран»
Кабель + PIN
VOCOM I, II
Тахограф
АКБ
Турбина VGT
Большой сборник
ЭНЦИКЛОПЕДИЯ
Услуги...
Магазин з/ч (б/у)
MAN
Mercedes Actros
DAF
Ремонт и прочее...
Контакты
< manuals > > RENAULT > KERAX
См. также:
Компоненты
Блок предохранителей
Читаем электросхему
Электросхемы RENAULT KERAX
33AA P 8X4 / 33BB P 8X4 / 33CC P 8X4 / 33DD P 8X4 / 33GG P 6X4 / 33HH P 6X4 / 33II P 6X4 / 33JJ P 6X4 /
33KK T 6X4 / 33LL T 6X4 / 33MM P 6X6 / 33NN T 6X6 / 33PP P 4X2 / 33QQ T 4X2 / 33RR P 4X4 / 33SS T 4X4
Выработка энергии
2111 Аккумуляторная батарея (батареи) C4d
2165 Общий выключатель C4d
2171 Общий выключатель с пневматическим приводом C4d
2311 Генератор B2c
2314 Контрольная лампа зарядки батареи C2b
7115 Хронометр A3c
7614 Главный дисплей C2b
1: с общим выключателем "ADR"
2: с механическим общим выключателем

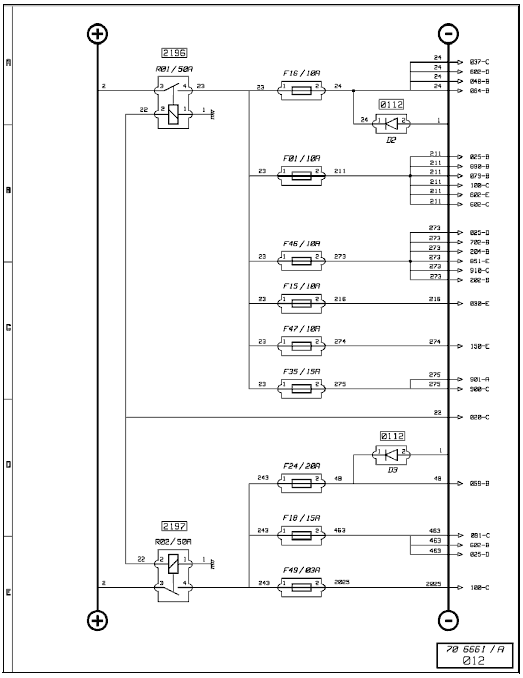

Распределение после контакта
0112 Диод(ы)
2196 Реле N°1 питания после контакта
A2c
2197 Реле N°2 питания после контакта
A2c
Пуск двигателя
2200 Электронный блок с противоугонным устройством C2a
2210 Стартер с встроенным реле B3c
2219 Антенна ответчика C2a
2220 Ключ ответчика C2a
2221
"КОНТРОЛЬНЫЙ" сигнализатор электронного противоугонного
устройства
C2b
2261 Противоугонное устройство и электрический пуск C2b
7614 Главный дисплей C2b
8466 Датчик положения контакта на мёртвой точке B4d
Стартовая помощь двигателю
2414 Реле N°1 предпускового нагрева
B3d /
B2c
2418 Контрольная лампа предпускового нагрева C2b
2421 Элемент N°1 для подогрева топлива B3c
2422 Реле питания элемента д л я подогрева топлива A2b
2423 Элемент N°2 для подогрева топлива B3c
2452 Элемент N°1 предварительного нагрева B3c
2453 Элемент N°2 предварительного нагрева B3c
2461 Выключатель предпускового нагрева двигателя B2b
2464 Термоконтакт подогревателя дизельного топлива
C3c /
B3d
7614 Главный дисплей C2b
8137 Подогреватель на осушителе воздуха A1a
Стеклоочиститель(ли) и промыватель прожекторов
5300 Реле питания мотора стеклоочистителя(лей) A2c
5310 Реле времени питания насоса (стеклоомывателей) A2c
5311 Двигатель стеклоочистителя (стеклоочистителей) B1c
5314 Насос стеклоомывателя (стеклоомывателей) C1c
5319 Насос омывателей фар A2d
6167 Подрулевой привод C2b

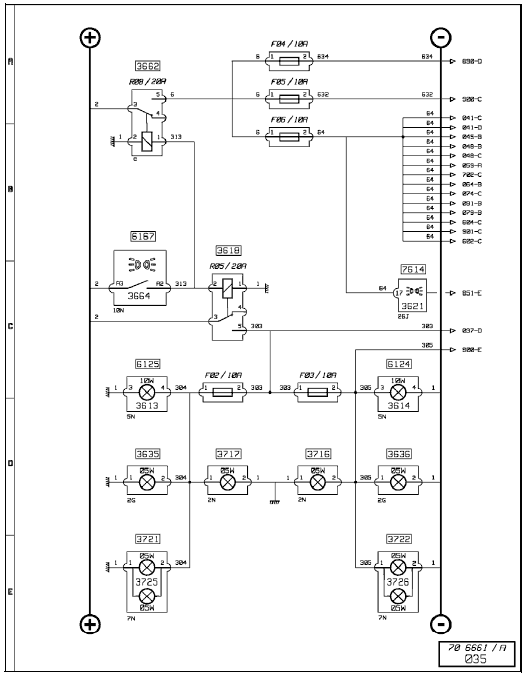

Габаритные подфарники
3613 Стояночный фонарь передний правый A1d
3614 Стояночный фонарь передний левый C1d
3618 Реле питания подфарников N°1 A2b
3621 Контрольная лампа стояночных фонарей C2b
3635 Габаритный правый подфарник(и) (кузовая оснастка) A2c
3636 Габаритный левый подфарник(и) (кузовая оснастка) A2c
3662 Реле питания освещения A2b
3664 Привод стояночных подфарников C2b
3716 Габаритный фонарь центральный левый C5d
3717 Габаритный фонарь центральный правый A4d
3721
Фонари задние правые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
A9d
3722
Фонари задние левые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
C9d
3725 Стояночный фонарь задний правый A9d
3726 Стояночный фонарь задний левый C9d
6124 Фары дальнего и ближнего света и левый подфарник C1d
6125 Фары дальнего и ближнего света и правый подфарник A1d
6167 Подрулевой привод C2b
7614 Главный дисплей C2b

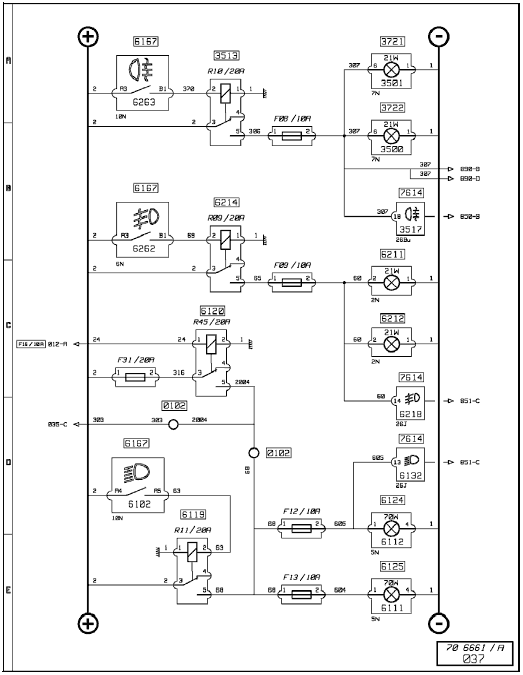

Противотуманные фонари и прожектора / Фонари ближнего света
0102 Электрический вывод -
3500 Противотуманный фонарь(ри) задний левый C9d
3501 Противотуманный фонарь(ри) задний правый A9d
3513 Реле питания противотуманного фонаря(рей) A2b
3517 Контрольная лампа противотуманного фонаря (или фонарей) C2b
3721
Фонари задние правые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
A9d
3722
Фонари задние левые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
C9d
6102 Привод прожекторов ближнего света C2b
6111 Фара ближнего света правая A1d
6112 Фара ближнего света левая C1d
6119 Реле питания прожекторов ближнего света A2b
6120 Реле фонарей дневного света A2b
6124 Фары дальнего и ближнего света и левый подфарник C1d
6125 Фары дальнего и ближнего света и правый подфарник A1d
6132 Контрольная лампа фар ближнего света C2b
6167 Подрулевой привод C2b
6211 Противотуманный прожектор левый C1d
6212 Противотуманный прожектор правый A1d
6214 Реле питания противотуманных фар A2b
6218 Контрольная лампа противотуманных фар C2b
6262 Выключатель противотуманных фар B2b
6263 Привод противотуманного фонаря(ей) B2b
7614 Главный дисплей C2b

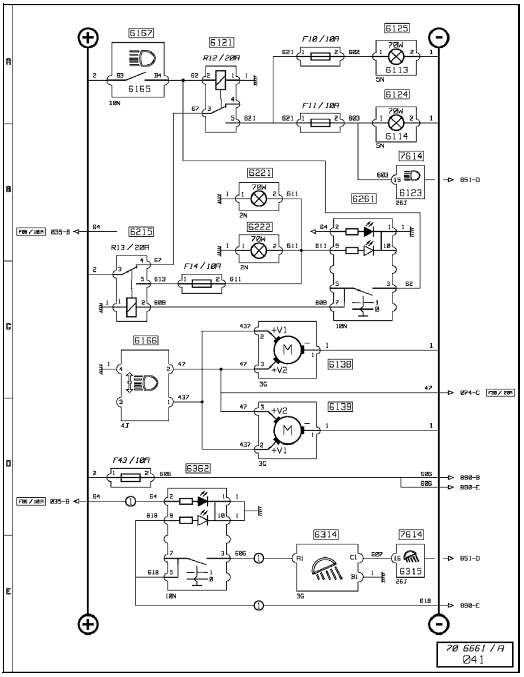

Прожектора дальнего света и добавочные
6113 Фара дальнего света правая Aid
6114 Фара дальнего света левая Cid
6121 Реле питания фар дальнего света A2b
6123 Контрольная лампа фар дальнего света C2b
6124 Фары дальнего и ближнего света и левый подфарник Cid
6125 Фары дальнего и ближнего света и правый подфарник Aid
6138 Двигатель регулировки положения левой фары C2d
6139 Двигатель регулировки положения правой фары A2d
6165 Привод прожекторов дальнего света C2b
6166 Выключатель регулировки фар C2b
6167 Подрулевой привод C2b
6215 Реле питания прожектора дальнего света A2b
6221 Прожектор дальнего света правый Aid
6222 Прожектор дальнего света левый Cid
6261 Выключатель фар дальнего света B2b
6314 Рабочий прожектор (тягача) C4c
6315 Контрольная лампа рабочего прожектора C2b
6362 Выключатель рабочего прожектора C2a
7614 Главный дисплей C2b

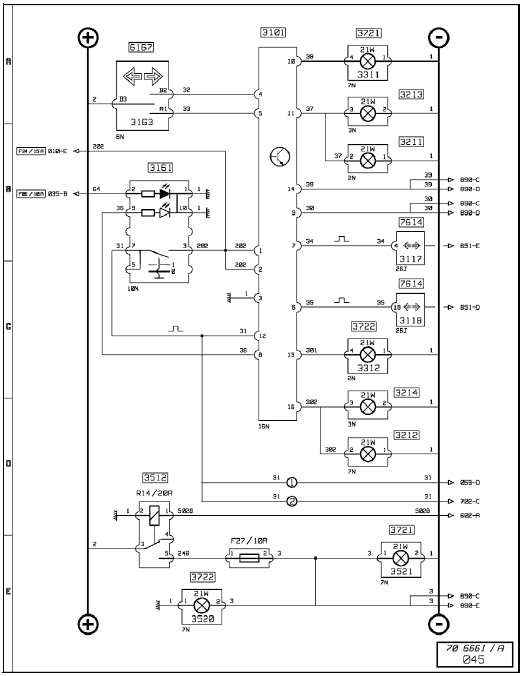

Указатели поворота
3101 Блок-переключатель указателей поворота A2a
3117 Мигающая контрольная лампа C2b
3118 Мигающая контрольная лампа прицепа C2b
3161 Кнопка управления аварийным сигналом B2b
3163 Привод указателя поворота C2b
3211 Передний правый указатель(ли) поворота A1d
3212 Передний левый указатель(ли) поворота C1d
3213 Боковой указатель правого поворота A3d
3214 Боковой указатель левого поворота C2d
3311 Указательный(ные) огонь(ни) поворота сзади справа A9d
3312 Указательный(ные) огонь(ни) поворота сзади слева C9d
3512 Реле питания стоп-сигнала A2b
3520 Огонь(ни) левого стоп-сигнала C9d
3521 Огонь(ни) правого стоп-сигнала A9d
3721
Фонари задние правые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
A9d
3722
Фонари задние левые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
C9d
6167 Подрулевой привод C2b
7614 Главный дисплей C2b
1: без предупредительного сигнала
2: с предупредительным сигналом
Фонари заднего хода и предупредительные сигналы
3410 Электроклапан сирены на крыше C2d
3411 Звуковой сигнал A2d
3417 Поворотная фара N°i C3a
3418 Поворотная фара N°2 A3a
3419 Реле питания гироскопической(ких) фары (фар) A2b
3462 Выключатель поворотных фар C2a
3466 Привод предупредительного сигнала C2b
3721
Фонари задние правые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
A9d
3722
Фонари задние левые (указатель поворота - стоп-сигнал -
противотуманный фонарь - фонарь заднего хода - стояночный
подфарник)
C9d
6167 Подрулевой привод C2b
6321 Огонь(гни) заднего хода правый(ые) A9d
6322 Огонь(гни) заднего хода левый(ые) C9d
6325
Наружный звуковой предупредительный сигнал
"ЗАДНЕГО ХОДА"
B9d
6365 Привод зуммера " заднего хода " C2a
8472 Выключатель фонарей заднего хода B4d
Электрический стеклоподъёмник / Открывающаяся крыша
4001 Блок централизованной блокировки дверей B2a
4047 Электрический замок со стороны пассажира A3b
4048 Электрический замок со стороны водителя C3b
4135 Электропривод аэратора крыши B3a
4160 Выключатель электропривода аэратора крыши C2a
4311 Привод стеклоподъемника окна водителя C2c
4312 Привод стеклоподъемника окна пассажира A2c
4361 Управление стеклоподъемником окна водителя C2b
4362 Управление стеклоподъемником окна пассажира A2b
4365
Управление стеклоподъемником окна пассажира
(на стороне водителя)
C2b
1: комплектация централизованного закрытия приводом с ключа

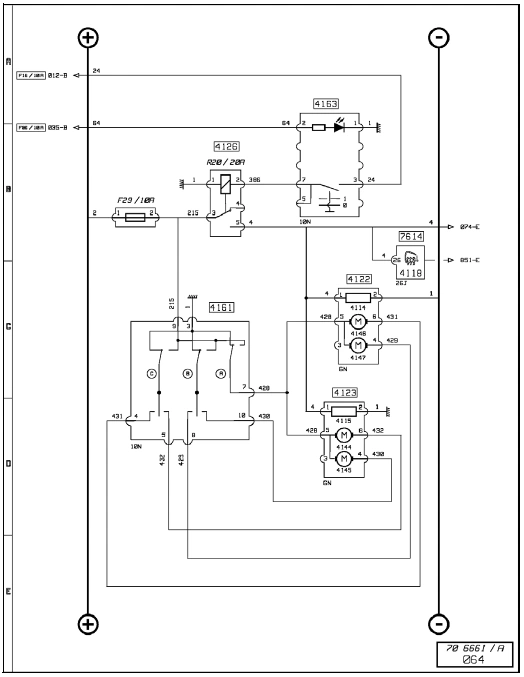

Поворотные и нагреваемые зеркала заднего вида
4114
Нагревательный элемент левого зеркала заднего вида с
дефростом
C2a
4115
Нагревательный элемент правого зеркала заднего вида с
дефростом
A2a
4118
Контрольный указатель зеркал заднего вида с дефростом
C2b
4122
Водительское поворотное зеркало заднего вида с дефростом
C2a
4123
Пассажирское поворотное зеркало заднего вида с дефростом
A2a
4126
Реле питания нагревательного элемента размораживания
зеркал заднего вида
A2c
4144
Двигатель горизонтального поворота правого зеркала заднего
вида
A2a
4145
Двигатель вертикального поворота правого зеркала заднего
вида
A2a
4146
Двигатель горизонтального поворота левого зеркала заднего
вида
C2a
4147
Двигатель вертикального поворота левого зеркала заднего
вида
C2a
4161
Привод поворота наружного(ных) зеркала (зеркал) заднего вида C2b
4163
Выключатель размораживания зеркал заднего вида
C2a
7614
Главный дисплей
C2b
Подсветка (дополнительного комфорта)
0112 Диод(ы) C2b /
A2c
3610 Предупредительный сигнал "ПОТУШИТЬ СВЕТ" C2b
4078 Контакт двери со стороны водителя C2c
4079 Контакт двери со стороны пассажира A2c
4618 Плафон водителя B2a
4621 Плафон нижней кушетки C4a
4625 Плафон пассажира B2a
4650 Подсветка ступеньки со стороны водителя C2c
4651 Подсветка ступеньки со стороны пассажира A2c
7614 Главный дисплей C2b
1: с предупредительным сигналом
2: без предупредительного сигнала
Элементы дополнительного комфорта
2112 Гнездо питания "24 В" C2c
2133 Гнездо питания "12 В" B2b
2135 Розетка 12 В дополнительная B2b
4111 Прикуриватель C2b
4136 Реле питания элементов дополнительного комфорта A2c
4137 Сопротивление размораживания ветрового стекла A1a
4138
Реле времени электропитания нагревательного элемента
размораживания ветрового стекла
B1c
4200 Понижающий трансформатор (розетка 12 вольт) A2c
4208
Понижающий трансформатор (24 В / 12 В) - Розетка 12 В
дополнительная
A2c
4222 Нагревательный элемент водительского сидения C3c
4223 Нагревательный элемент пассажирского сидения A3c
4826 Холодильник B3c
5322
Звуковой предупредительный сигнал "ремень водителя не
заблокирован"
C3c
Авторадиоприёмник, радиостанция УКВ и телефон
4202 Радиоприемник C2a
4209 Понижающий трансформатор (24 В / 12 В) - Телесвязи C2a
4210 Антенна радиостанции УКВ B2a
4214 Громкоговоритель водителя C2b
4221 Громкоговоритель пассажира A2a
4227 Антенна радиостанции УКВ C3a
4228 Радиостанция УКВ C2a
4229 Телефон C2a
Кондиционирование воздуха
4512 Компрессор агрегата кондиционирования воздуха B2d
4514 Кондиционер воздуха B2c
4573 Прессостат низкого давления B1c
4574 Датчик давления 2-ступенчатой климатизации B1c
4576 Прессостат высокого давления B1c
4582 Датчик давления среднего уровня B1c
4909 Реле безопасности отключения климатизации B2c
Автономный отопитель воздух/воздух "AT2000" (кроме "ADR")
4423 Автономный отопитель воздух/воздух
A3c
4469 Программируемое управление автономным отопителем
C3a
4487 Вариатор температуры
C3a
4919 Насос подачи топлива
B3c
1: без 2-метровой кабины
2: c 2-метровой кабиной
Автономный отопитель воздух/вода Thermo 90S
4403 Блок управления вентиляцией B2c
4422 Автономный отопитель воздух/вода A3c
4426 Электроклапан контура охлаждающей жидкости A3c
4469 Программируемое управление автономным отопителем C3a
4470 Датчик внутренней температуры A2c
4487 Вариатор температуры C3a
4545 Реле кондиционирования воздуха A2b
4908 Привод включения автономного отопителя B3c
4919 Насос подачи топлива B3c
4937 Реле автономного отопителя C3a
4938 Выключатель главного электроклапана контура охлаждения C3a
4939 Шунт (автономный отопитель "ADR") B2b
Система торможения "ABS"
8000 Вычислительный блок "ABS" A2c
8014 Электроклапан системы "ABS" передний левый C3d
8015 Электроклапан системы "ABS" передний правый A3d
8016 Электроклапан системы "ABS" задний левый
B7d /
B8d
8017 Электроклапан системы "ABS" задний правый
B7d /
B8d
8036 Реле отключения фазового замедлителя "ABS" A2b
8061 Датчик системы "ABS" передний левый C3d
8062 Датчик системы "ABS" передний правый A3d
8063 Датчик системы "ABS" задний левый
C7d /
C8d
8064 Датчик системы "ABS" задний правый
C7d /
C8d
Пневматическая подвеска "4x2"
7614 Главный дисплей C2b
8502 Вычислительное устройство подвески A2c
8522 Контрольная лампа подвески C2b
8523 Аварийная контрольная лампа подвески C2b
8524 Блок электроклапанов задней подвески
B7d /
B8d
8560 Блок дистанционного управления механической подвески C3c
8572 Задний правый датчик уровня подвески
C7d /
A8d
8573 Задний левый датчик уровня подвески
C7d /
C8d
Электрический замедлитель
8032
Блок реле электрозамедлителя
A2c
8034
Электрозамедлитель
B5d
8059
Выключатель электрического или гидравлического
замедлителя
C2b
Электрический замедлитель с электронным приводом
8004 Электрический электронный вычислитель A2c
8032 Блок реле электрозамедлителя A5d
8034 Электрозамедлитель B5d
8059
Выключатель электрического или гидравлического
замедлителя
C2b
Гидравлический замедлитель
1511
Коробка предохранителей
A2b
8003
Гидравлический электронный вычислитель
A2c
8059
Выключатель электрического или гидравлического
замедлителя
C2b
8480
Датчик температуры контура охлаждения гидравлического
замедлителя
B3c
8481
Электроклапан аккумулятора замедлителя
B4d
8491
Электроклапан пропорционального раскрытия
гидравлического замедлителя
B4d
Электронный контроль автомобилем (1/2)
5266
Датчик положения педали акселератора
C2c
5269
Привод регулировки регулятора скорости и оборотов
двигателя
C2b
8059
Выключатель электрического или гидравлического
замедлителя
C2b
8077
Привод установления задающего сигнала режима работы
двигателя в труднопроходимых местностях
C2b
8103
Датчик позиции педали останова и сцепления
C2c
8160
Выключатель стоп-сигнала
C2c
8169
Манометрический выключатель стояночного тормоза
C5d
8414
Электроклапан демультипликатора
B3c
8415
Электроклапан привода проходного реле
B3c
8497
Реле безопасности к.п. (демультипликатор)
B3c
8498
Реле безопасности к.п. (проход)
B3c
8499
Датчик положения заднего реле
C7d
8644
Датчик положения на контакте сцепления
B3c
9201
Вычислительное устройство
B3c
1: с замедлителем на двигателе или на выхлопе
2: с электрическим замедлителем
Электронный контроль автомобилем (2/2)
0107 Сварка на шине CAN -
4566 Датчик наружной температуры A1c
5270 Шунт ограничения скорости в экспортных модификациях A2c
8056 Привод соединения замедлитель/тормозная педаль C2b
8284
Манометрический выключатель сигнализатора масла
серворуля
C2c
9201 Вычислительное устройство B3c
9210
Реле питания вычислительных устройств контроля
автомобиля и двигателя
B3c
1 : на автомобилях, не подвергаемых нормам «ЕЭ С »
2: без привода установления задающего сигнала режима работы двигателя в труднопроходимых местностях
3: с приводом установления задающего сигнала режима работы двигателя в труднопроходимых местностях
Электронный контроль двигателем (1/2)
2267 Привод отключения двигателя в моторном отсёке A2c
2400 Датчик давления при загрязнении топливного фильтра
C3c /
B3b
8150 Электроклапан замедлителя на выпуске B3c
8228 Вентилятор саморегулирующийся B2c
8272 Датчик уровня воды охлаждения двигателя B1c
9202 Вычислительное устройство B3c
Электронный контроль двигателем (2/2)
7362 Датчик температуры в контуре охлаждения двигателя B3c
7368 Датчик давления масла B3c
7940 Электроклапан N°1 горного тормоза B3c
7941 Электроклапан N°2 горного тормоза B3c
8261 Датчик скорости вращения двигателя B3c
8275 Датчик уровня масла в двигателе B3d
9200 Датчик температуры и давления воздуха подпитки B3c
9202 Вычислительное устройство B3c
9208 Датчик высокого давления топлива B3c
9212 ТНВД - электроклапан цилиндра B3c
9213 ТНВД - электроклапан цилиндра B3c
9220 Электрическое управление впрыском N°1 B3c
9221 Электрическое управление впрыском N°2 B3c
9222 Электрическое управление впрыском N°3 B3c
9223 Электрическое управление впрыском N°4 B3c
9224 Электрическое управление впрыском N°5 B3c
9225 Электрическое управление впрыском N°6 B3c
9226 Датчик температуры масла двигателя B3c
9230 Датчик скорости кулачкового вала B3c

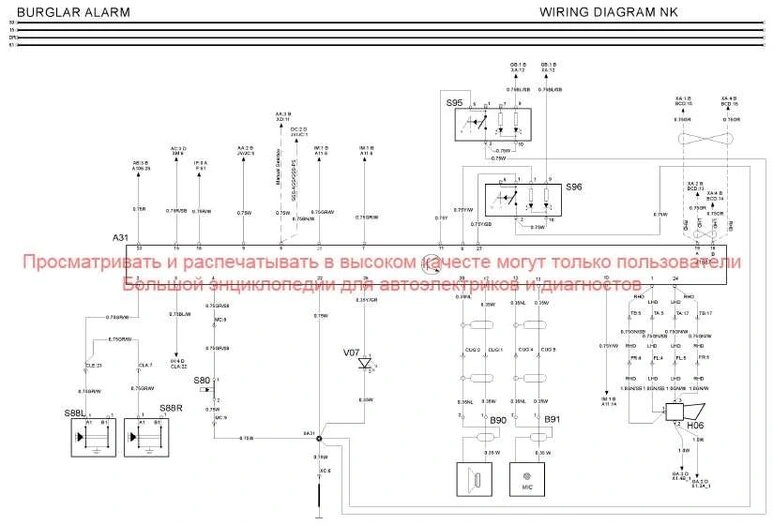

Тревожный сигнал
9420
Вычислительный блок тревожного сигнала противоугонной
системы
C2a
9421 Модуль детектирования периметра грузовика C2a
9423 Звуковой предупредительный сигнал тревожной
противоугонной системы A1d
9424 УЗ-радиопередатчик C2a
9425 УЗ-радиоприёмник B2b
9426 Модуль надзора в периметре грузовика B2b
9427 Привод противоагрессионной системы B2b
Контрольный тахограф
0102 Электрический вывод -
7114 Электронный тахограф C2b
8461 Датчик скорости автомобиля B4d
1: с оборудованием "ADR"
2: без оборудования "ADR"

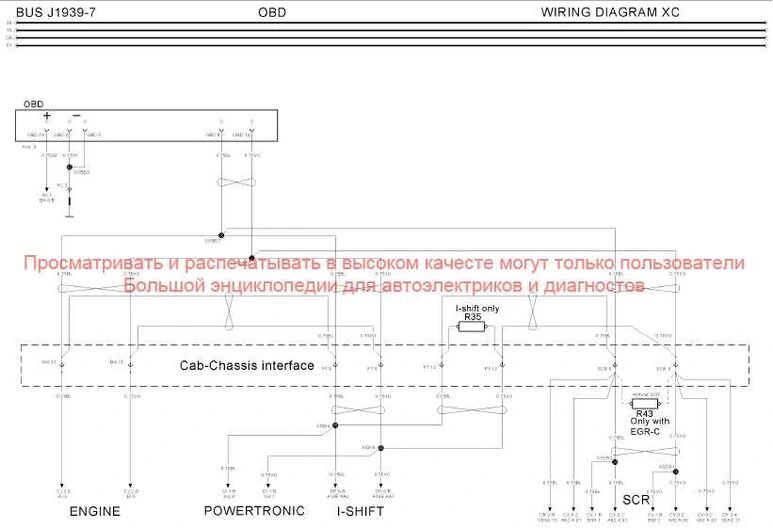

Штепсельная розетка д ля диагностики
7519 Штепсельная розетка для диагностики
C3c
7524 Диагностическая штепсельная розетка "SAE"
C3c
Главный дисплей (1/2)
0112 Диод(ы)
A2b
1995 "Аварийный" сигнализатор - поднятого кузова
C2b
1996 "Аварийный" сигнализатор - открытой боковины
C2b
1997 "КОНТРОЛЬНЫЙ" сигнализатор - поручень задвинут
C2b
1998 "АВАРИЙНЫЙ" сигнализатор - компонент в положении работы
C2b
2418 Контрольная лампа предпускового нагрева
C2b
3517 Контрольная лампа противотуманного фонаря (или фонарей)
C2b
4220 Дистанционное управление радиоприемником
C2b
7411 Указатель уровня топлива
C2b
7462 Датчик уровня топлива в баке
A5c /
C6c
7614
Главный дисплей
A2b
8105
Датчик давления воздуха задний
C5d
8123
Сигнализатор неисправности пневмосистемы
C2b
8138
Указатель давления воздуха тормозной системы
C2b
8165
Манометрический выключатель воздуха задних тормозов
C5d
8166
Манометрический выключатель воздуха передних тормозов
C5d
8174
Датчик давления воздуха стояночного торможения прицепа
C5d
8218
Контрольная лампа засорения воздушного фильтра
C2b
8262
Датчик засорения воздушного фильтра
A3d
8316
Электроклапан отбора мощности
C2b
8317
Контрольная лампа блокировки межосевого дифференциала
C2b
8318
Контрольная лампа блокировки межколесного дифференциала
C2b
8329
Контрольная лампа блокировки передИиймост дифференциала
C2b
8363
Датчик положения блокировки межколёсного дифференциала
заднего моста
B7d /
B8d
8364
Датчик положения на блокировке межколёсного
дифференциала
B7d /
B8d
8365
Датчик положения на блокировке межмостового
дифференциала
B7d /
B8d
8373
Датчик положения на блокировке межколёсного
дифференциала среднего моста
B7d
8376
Датчик положения на блокировке дифференциала переднего
моста
B3d
8377
Датчик положения на малой скорости раздаточной к.п.
B4c
8522
Контрольная лампа подвески
C2b
8523
Аварийная контрольная лампа подвески
C2b
9510
"АВАРИЙНЫЙ" сигнализатор (ALERTE) - торможения
автомобильного состава
C2b
1: с системой торможения 4-х дисковой
2: с системой торможения 2-х дисковой
Главный дисплей (2/2)
2221
"КОНТРОЛЬНЫЙ" сигнализатор электронного противоугонного
устройства
C2b
2314 Контрольная лампа зарядки батареи C2b
3117 Мигающая контрольная лампа C2b
3118 Мигающая контрольная лампа прицепа C2b
3610 Предупредительный сигнал "ПОТУШИТЬ СВЕТ" C2b
3621 Контрольная лампа стояночных фонарей C2b
4118 Контрольный указатель зеркал заднего вида с дефростом C2b
4772 Привод меню, просматрываемого на экране сигнализатора C2b
6123 Контрольная лампа фар дальнего света C2b
6132 Контрольная лампа фар ближнего света C2b
6167 Подрулевой привод C2b
6218 Контрольная лампа противотуманных фар C2b
6315 Контрольная лампа рабочего прожектора C2b
7614 Главный дисплей C2b
8013 Контрольная лампа системы "ABS" прицепа C2b
8370 Датчик положения отбора мощности раздаточной к.п. B1c
Штепсельные розетки прицепа
2100 Штепсельная розетки прицепа 15-контактная B9d
2113 Штепсельная розетка прицепа 7-контактная B9d
2115 Штепсельная розетка прицепа 7-контактная B9d
2116 Штепсельная розетка прицепа 7-контактная "ABS / EBS" B9d
7614 Главный дисплей B2c
8013 Контрольная лампа системы "ABS" прицепа B2c
1: без оборудования "ADR"
2: с оборудованием "ADR"
Резервное питание (1/3)
1800 Резервное питание (отрезанные изолированные провода)
B2a /
A9d
1801 Резервное питание (масса автомобиля)
B2a /
A9d
1805 Резервное питание (после контакта) B2b
1831 Резервное питание (привод кузовой оснастки) B2c
1843 Резервное питание (освещение) B2a
2102 Реле резервного питания (кузовой оснастки) A2c
2107 Резервное питание (панелъ приборов) B1b
Резервное питание (2/3)
1335 Разъём резервного питания A2c
1805 Резервное питание (после контакта) A2c
1995 "Аварийный" сигнализатор - поднятого кузова C2b
1996 "Аварийный" сигнализатор - открытой боковины C2b
1997 "КОНТРОЛЬНЫЙ" сигнализатор - поручень задвинут C2b
1998 "АВАРИЙНЫЙ" сигнализатор - компонент в положении работы C2b
5561 Выключатель подсветки клапанов C2a
7614 Главный дисплей C2b
Резервное питание (3/3)
1335 Разъём резервного питания
A2c
8366 Датчик положения отбора мощности
B4c
Вычислительный блок "CECU"
1335 Разъём резервного питания
A2c
1999
Вычислительный блок для подготовок к кузовым
модификациям
A2c
