 См. также:
Использование осциллографа
в диагностике грузовых автомобилей

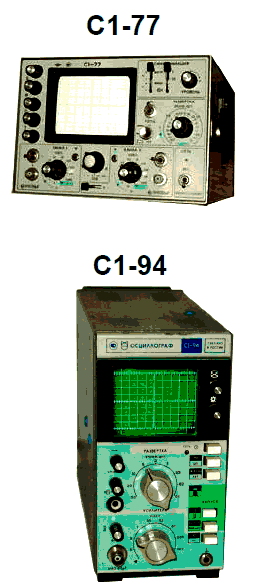

Аналоговые осциллографы
ПРЕИМУЩЕСТВА:
- Невысокая стоимость старых моделей
- Надежность
- Простота использования
- Возможно найти модель с питанием +24 В
- Возможностей аналоговых осциллографов хватает в 90% случаев
НЕДОСТАТКИ:
- Используются только для наблюдения и измерения периодических сигналов (ШИМ, сигналы частотных и индуктивных датчиков). Для однократных сигналов нужны запоминающие осциллографы
- Нет моделей с батарейным питанием (необходимо напряжение 220 В или в ряде случаев +24 В)

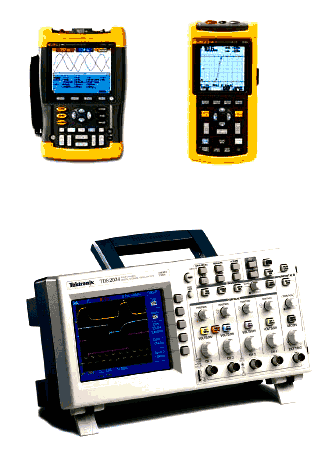

Цифровые осциллографы
ПРЕИМУЩЕСТВА:
- Широкие возможности
- Наличие моделей с питанием от батарей
НЕДОСТАТКИ:
- Высокая цена
- Сложнее в использовании
Пример ситуации, в которой незаменим цифровой двухканальный осциллограф:
- проверка фаз датчиков положения коленчатого вала двигателя.

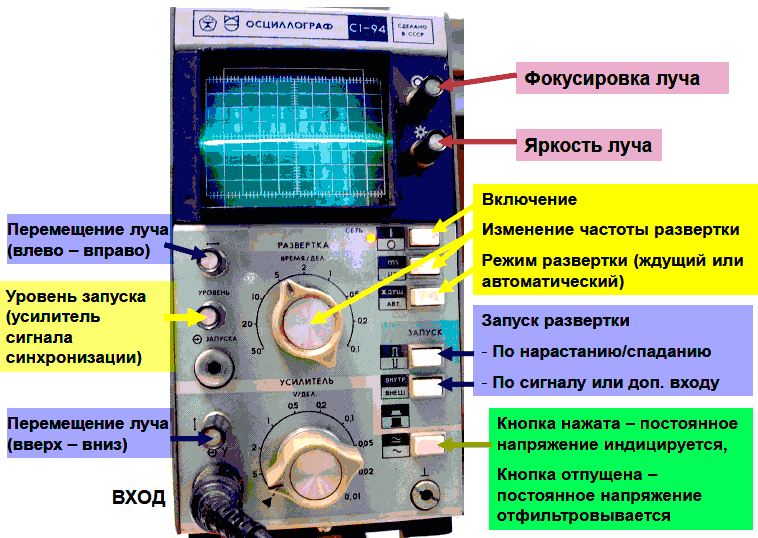

C1-94 Органы управления

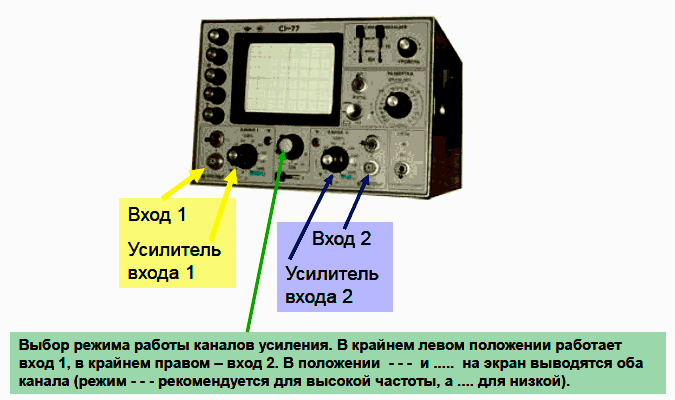

Двухканальный осциллограф С1-77

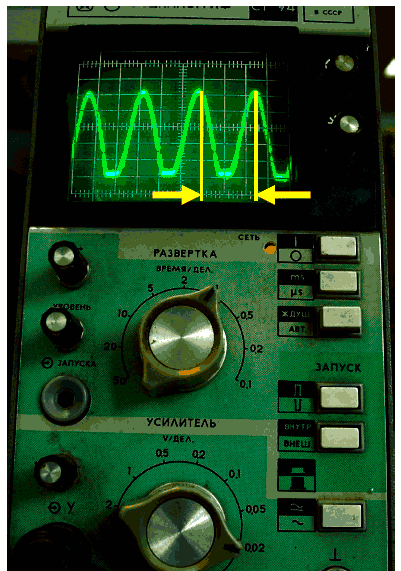

Измерение частоты сигнала
Период по разметке экрана: 2,5 деления
Одно деление соответствует 1 миллисекунде (0,001 сек)
(1 на переключателе Время/дел, множитель справа установлен в положение ms)
Период составляет Т=0,0025 мС.
Частота F = 1/T = 400 Гц

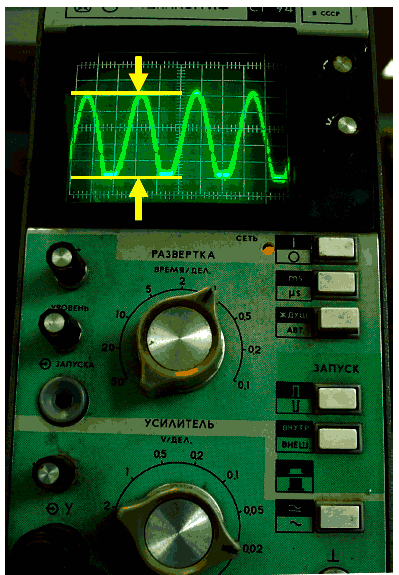

Измерение напряжения
Двойная амплитуда по разметке экрана: 5 делений
Одно деление соответствует 0,02 Вольт (0,02 на переключателе V/дел чувствительности усилителя, делитель на щупе отсутствует)
Двойная амплитуда составляет 2А = 0,1 Вольт.
Амплитуда А = 0,05 Вольт
Действующее значение (для синусоиды) U = A/V2 = 0.04 Вольт

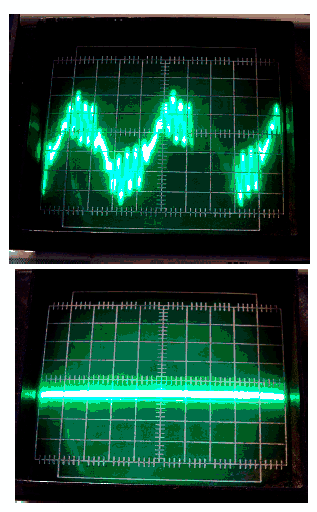

Как определить, работает ли вход осциллографа
Возьмитесь рукой за сигнальный щуп осциллографа. На экране должен появиться «наведенный» сигнал. Основная частота сигнала обычно составляет 50 Гц.
Вид картинки на экране, естественно, зависит от положения рукояток управления усилением и частотой развертки.
Если коснуться рукой контакта «Масса» щупа, сигнал на экране отсутствует.


Примеры сигналов в грузовых автомобилях Скания
(наведите указатель на картинку - для увеличения)
Индуктивный датчик уровня подвески (WABCO) на автомобилях 4 серии


Индуктивный датчик уровня подвески (WABCO) на  автомобилях PR серии

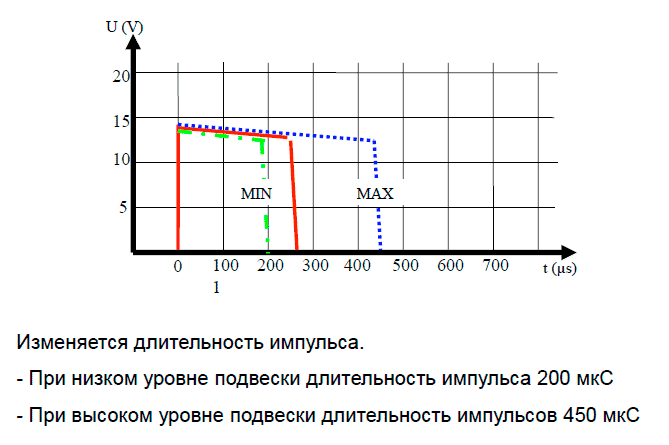

Сигнал на индуктивном датчике уровня подвески:




Сигнал при отключенном (обрыв) датчике уровня


Осциллограмма стробирующего сигнала пульта пневмоподвески


Осциллограмма кодирующего сигнала пульта пневмоподвески




Кодирующий сигнал датчика Т20 тахографа


Сигналы датчиков положения коленчатого вала Т74 и Т75


Датчик положения рейки ТНВД


Если код 35 - проверяйте сигнал!


Сигналы положения рейки MS 5


Насос-форсунки PDE


Сигнал на насос-форсунке PDE


Сигнал на насос-форсунке HPI


Сигнал на шине CAN_High.
Аналоговый осциллограф


Цифровой осциллограф



Сигнал на шине CAN Trailer


Сигналы PWM
Управление ТНВД
