Блок координатор COO7 SCANIA



Причина
■ COO6 достиг своих пределов
■ Будут реализованы новые функции
■ Необходимость в новой аппаратной платформе и новой оперативной системе для удовлетворения будущих потребностей
■ COO является "мозгом" архитектуры CAN и его разработка является результатом "цепной реакции" CAN


Описание COO7
■ Выполняет ту же самую функцию в системе
■ Шлюз
■ SOPS-xoct
■ Функция иммобилайзера
■ Спаривание EMS
■ Обнаружение ABS прицепа
■ Усовершенствованный ЦП > увеличенные
вычислительные возможности + объем памяти
■ Изменены несколько входных/выходных сигналов
■ Добавлена одна шина CAN - пока не используется
■ Добавлена одна шина LIN - пока не используется


Описание шины LIN


С006 > C007
■ He совместимы по контактам
■ COO7 не может быть использован в качестве запасной части для COO6
■ Аппаратное обеспечение COO7 не используется для аппаратного обеспечения bws
■ COO7 включает несколько функций
■ СС, AICC, DHSC
■ Eoooruise
■ Управление скоростью работы вентилятора

Круиз-контроль, адаптивный круиз-контроль, круиз-контроль Eco Cruise


SDP3

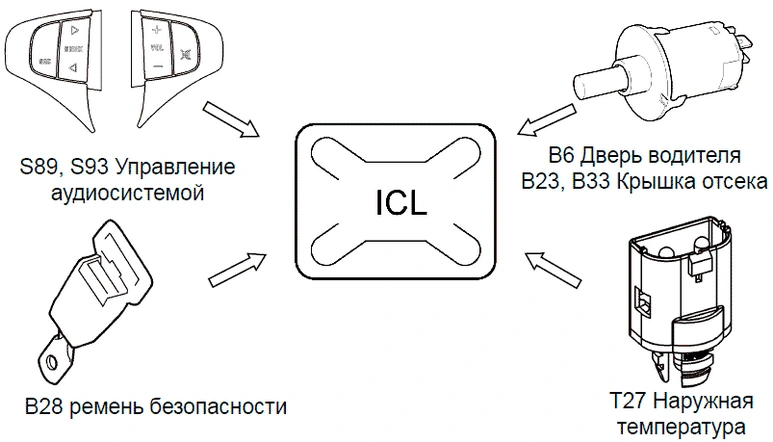

Передаваемые входные сигналы




Входные/выходные сигналы, остающиеся в COO7
■ D35, D60, D61 - датчики педалей
■ S6 - Моторный тормоз
■ S29 - WSL
■ S51 - Круиз-контроль, DHSC
■ S142 - Круиз-контроль вкл/выкл
■ Т3 - стояночный тормоз
■ Т8 - низкий уровень охлаждающей жидкости
■ Т16 - уровень топлива
■ Двухконтурное рулевое управление: T18, T55, Т56 - датчики давления, расхода
■ mcc
  • ■ S16 - Система кондиционирования включена
  • ■ Т6 - низкое давление хладагента (также с ACC)
  • ■ Т81 - датчик испарителя
■ Opticruise, ретардер: S142 - многофункциональный
рычаг
■ Механическая коробка передач
  • ■ В16 - Переключатель заднего хода
  • ■ В45 - Переключатель нейтрального положения
  • ■ S44, S63 - Переключатели демультипликатора и
  • делителя
  • ■ V111 - Клапан демультипликатора/делителя
  • ■ S30, S31 - Коробки отбора мощности; V13, V43 -
  • Клапаны коробок отбора мощности
■ Управление коробкой отбора мощности передается
на автомобиле при помощи BWS

Управление коробкой передач
Расширенное аппаратное обеспечение COO7 Extended - всегда в качестве запасной части
■ 6 цифровых силовых выходов:
          - 4 клапана демультипликатора/делителя
          - 2 клапана коробки отбора мощности
Базовое аппаратное обеспечение COO7 Basic только на производственной линии
  • ■ 2 цифровых силовых выхода
          - 2 клапана коробки отбора мощности


Разъемы и корпус COO7


Радиатор сотовой конструкции


Сборка


Вид РСВ
