Использование электросхем TGL / TGM


  • Обозначение электрической детали (пример: диод V100 на электрической бортовой сети, место 53)
  • Место установки на лицевой стороне электрической бортовой панели (здесь: отштампованный номер места 53)
  • Штекерный разъем на задней стороне электрической бортовой панели (здесь: штекер 78, соединение 8)
  • Название, номер кабеля; для цветного кабеля с сокращением обозначения цвета, указание поперечного сечения, только если отличается от 12
  • Название, номер кабеля в скобках представляют собой токопроводящие соединения на плате
  • Обрыв провода с указанием продолжения провода с номером листа (здесь: лист 2 - не номер страницы) и номером цепи (здесь: цепь 4)
  • Штекерный разъем (пример: однополюсный штекерный разъем X104)
  • Данные монтажной позиции детали (смотри: обозначение монтажных позиций)
  • Электрическая цепь (нумерация от 1 до 55/60 на схему)

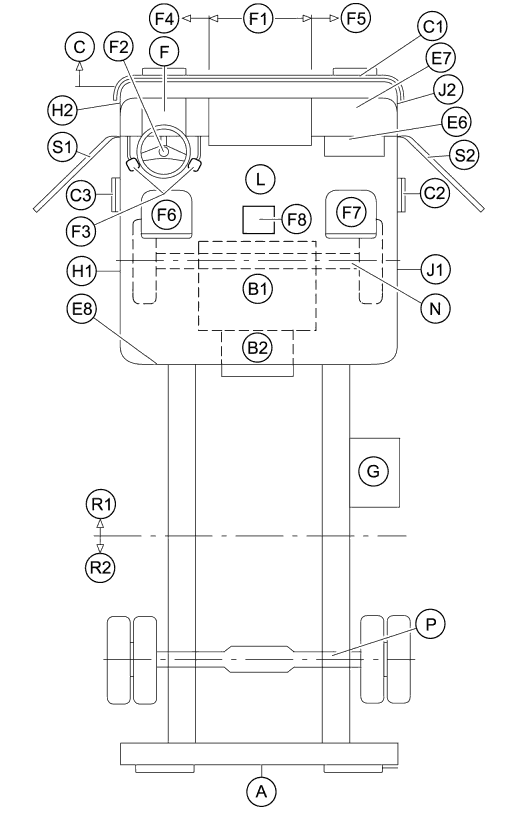

Монтажные позиции для автомобиля с левосторонним расположением рулевого управления (TGL, TGM, TGA)

  • A Задняя часть кузова
  • B1 Двигатель
  • B2 Коробка передач
  • C Передняя часть кузова
  • C1 Бампер
  • C2 Подножка справа
  • C3 Подножка слева
  • E6 Отсек электрической бортовой сети
  • E7 Салазки блоков управления
  • E8 Задняя стенка кабины
  • F Приборный щиток
  • F1 Средняя часть
  • F2 Колонка рулевого управления/руль
  • F3 Педальный механизм
  • F4 Передняя часть внутри слева
  • F5 Передняя часть внутри справа
  • F6 Сиденье водителя
  • F7 Сиденье пассажира
  • F8 Консоль коробки передач
  • G Аккумуляторный отсек
  • H1 Средняя стойка со стороны водителя
  • H2 Передняя стойка со стороны водителя
  • J1 Средняя стойка со стороны пассажира
  • J2 Передняя стойка со стороны пассажира
  • L Потолок/крыша
  • N Передний мост
  • P Задний мост
  • R1 Передние части рамы
  • R2 Задняя часть рамы
  • S1 Левая дверь
  • S2 Правая дверь

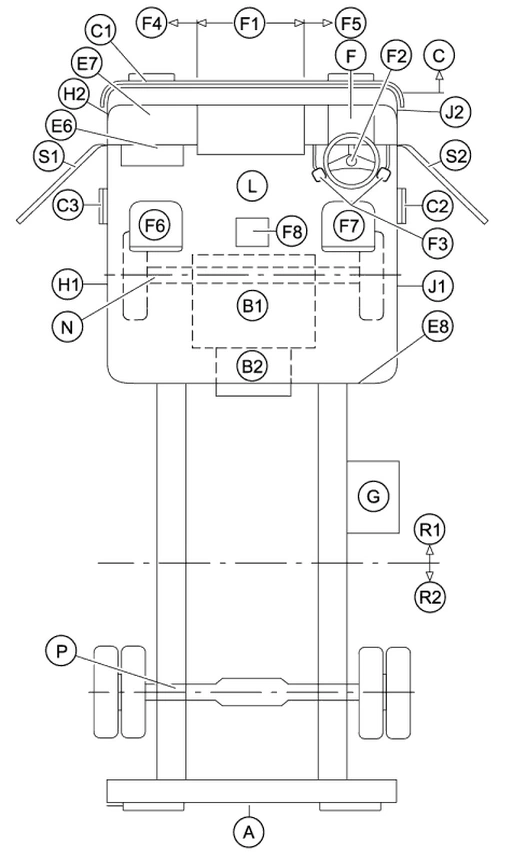

Монтажные позиции для автомобиля с правосторонним расположением рулевого управления (TGL, TGM, TGA)

  • A Задняя часть кузова
  • B1 Двигатель
  • B2 Коробка передач
  • C Передняя часть кузова
  • C1 Бампер
  • C2 Подножка справа
  • C3 Подножка слева
  • E6 Отсек электрической бортовой сети
  • E7 Салазки блоков управления
  • E8 Задняя стенка кабины
  • F Приборный щиток
  • F1 Средняя часть
  • F2 Колонка рулевого управления/руль
  • F3 Педальный механизм
  • F4 Передняя часть внутри слева
  • F5 Передняя часть внутри справа
  • F6 Сиденье пассажира
  • F7 Сиденье водителя
  • F8 Консоль коробки передач
  • G Аккумуляторный отсек
  • H1 Средняя стойка со стороны пассажира
  • H2 Передняя стойка со стороны пассажира
  • J1 Средняя стойка со стороны водителя
  • J2 Передняя стойка со стороны водителя
  • L Потолок/крыша
  • N Передний мост
  • P Задний мост
  • R1 Передние части рамы
  • R2 Задняя часть рамы
  • S1 Левая дверь
  • S2 Правая дверь
