Электросхемы MAN L2000 / M2000-L

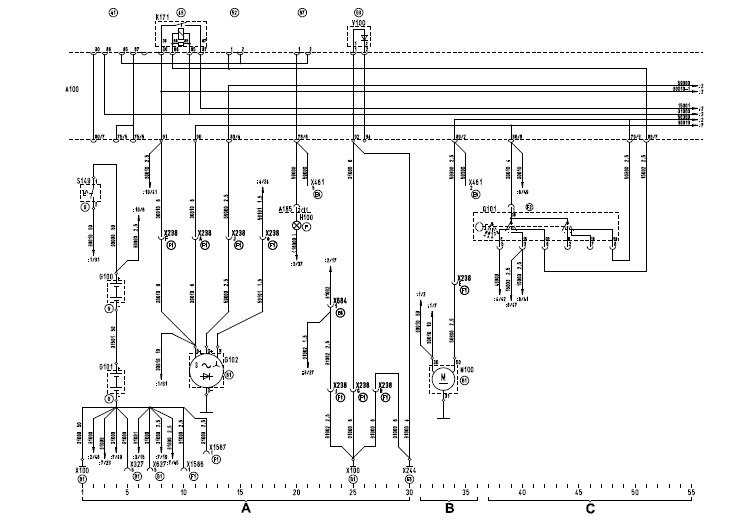

Напряжение питания. Пусковое устройство. Замок вала рулевого колеса противоугонного устройства

  • А = Напряжение питания
  • В = Пусковое устройство
  • С = Замок вала рулевого колеса противоугонного устройства
  • А100 (108) Центральное распределительное устройство электрооборудования
  • А185 (167) Блок сигнализаторов
  • G100 Аккумулятор 1
  • G101 Аккумулятор 2
  • G102 (109) Генератор
  • Н100 (104) Сигнализатор зарада аккумуляторной батареи
  • К171 (150) Реле расхода (клемма 15)
  • М100 (100) Стартер
  • Q101 (102) Выключатель стартера
  • S149 (100) Разъединительный выключатель аккумулятора
  • V100 (100) Диод защиты от помех клемма 15
  • Х100 Точка заземления двигателя
  • Х238 Штекерное соединение (Stvd) кабины с двигателем
  • Х244 Распределитель точек заземления на щитке приборов, правый
  • Х327 Штекерное соединение (Stvd) электромагнитного золотника рамы
  • Х461 Штекерное соединение (Stvd) специального оснащения
  • Х637 Контрольный выключатель (Stvd) дифференциального блокировочного механизма (Задняя часть рамы)
  • Х684 Штекерное соединение (Stvd) электрической цепи 31002
  • X1586 Штекерное соединение (Stvd) соединения штепсельной розетки 1 прицепа
  • X1587 Штекерное соединение (Stvd) соединения штепсельной розетки 2 прицепа

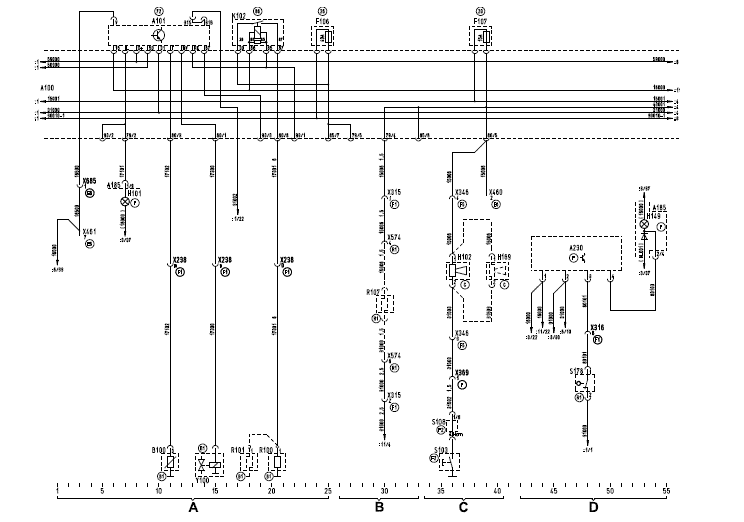

Электрофакельное устройство облегчения пуска двигателя, осушитель воздуха, звуковой сигнал,
сигнализатор запирания кабины водителя

  • А - Электрофакельное устройство облегчения пуска двигателя
  • В - Осушитель воздуха
  • С - Звуковой сигнал
  • D - Сигнализатор запирания кабины водителя
  • А100 (100) Центральное распределительное устройство электрооборудования
  • А101 (101) Прибор управления электрофакельным устройством облегчения пуска двигателя
  • А185 (167) Блок сигнализаторов
  • А230 (193) Система электронного управления сигнализаций запирания кабины
  • В100 (100) Термореле электрофакельного устройства облегчения пуска двигателя
  • F106 (107) Предохранитель электрофакельного устройства облегчения пуска двигателя
  • F107 (103) Предохранитель фары заднего хода, звукового сигнала, стеклоподъемника
  • Н101 (105) Сигнализатор электрофакельного устройства облегчения пуска двигателя
  • Н102 (101) Звуковой сигнал
  • Н149 (105) Сигнализатор запирания кабины
  • Н169 (116) Звуковой сигнал (двойной тон)
  • К102 (150) Реле электрофакельного устройства облегчения пуска двигателя
  • R100 (100) Факельная свеча накаливания 1
  • R101 (100) Факельная свеча накаливания 2
  • R107 (106) Осушитель воздуха
  • S103 (103) Кнопка звукового сигнала
  • S108 (107) Выключатели на рулевом управлении (мерцающее светосигнальное устройство, стеклоочиститель и фара дальнего света)
  • S178 Выключатель запирания кабины водителя
  • Х238 Штекерное соединение (Stvd) кабины с двигателем
  • Х315 Штекерное соединение (Stvd) кабины с фарой
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х346 Штекерное соединение (Stvd) входа правого
  • Х369 Штекерное соединение (Stvd) переключения звукового сигнала
  • Х460 Штекерное соединение (Stvd) специального оснащения
  • Х461 Штекерное соединение (Stvd) специального оснащения
  • Х574 Штекерное соединение (Stvd) контура тормозного привода
  • Х685 Штекерное соединение (Stvd) электрической цепи 16500
  • Y100 (100) Электромагнитный золотник электрофакельного устройства облегчения пуска двигателя

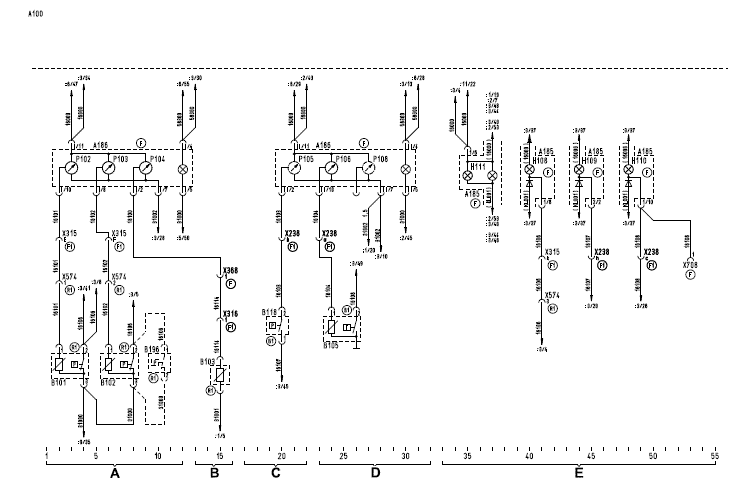

Запас давления в контурах 1 - 3 управления тормозом. показание запаса топлива в баке, индикация показаний давления масла, показания температуры охлаждающей жидкости, сигнализаторы

  • А - Запас давления в контурах 1 - 3 управления тормозом
  • В - Показание запаса топлива в баке
  • С - Индикация показаний давления масла
  • D - Показания температуры охлаждающей жидкости
  • Е - Сигнализаторы
  • А100 (100) Центральное распределительное устройство электрооборудования
  • А185 (167) Блок контрольных ламп
  • А186 (194) Блок сигнализаторов
  • B101 (101) Датчик запаса давления в контуре 1 управления тормозом
  • В102 (101) Датчик запаса давления в контуре 2 управления тормозом
  • В103 (102) Датчик запаса топлива
  • В105 (104) Датчик температуры охлаждающей воды
  • В118 (325) Выключатель давления масла
  • В196 Датчик запаса давления в контуре 3 управления тормозом
  • Н108 (105) Сигнализатор запаса топлива
  • Н109 (105) Сигнализатор давления масла
  • Н110 (105) Сигнализатор температуры охлаждающей воды
  • Н111 (105) Центральный поблескивающий маячок "СТОП"
  • Р102 Индикаторный прибор запаса давления в контуре 1 управления тормозом
  • Р103 Индикаторный прибор запаса давления в контуре 2 управления тормозом
  • Р104 Индикаторный прибор запаса топлива
  • Р105 Индикаторный прибор давления масла
  • Р106 Индикаторный прибор температуры охлаждающей воды
  • Р108 Индикаторный прибор температуры рабочего масла
  • Х238 Штекерное соединение (Stvd) "кабина водителя - двигатель”
  • Х315 Штекерное соединение (Stvd) "кабина водителя - фара”"
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х368 Штекерное соединение (Stvd) включения топливного бака
  • Х574 Штекерное соединение (Stvd) в контурах 1 и 2 управления тормозом
  • Х708 Штекерное соединение (Stvd) индикации состояния охлаждающей жидкости

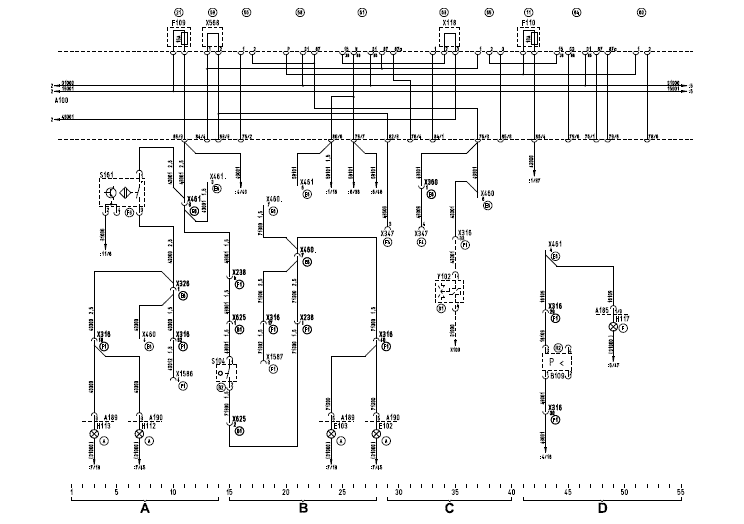

Сигнал торможения, сигналы заднего хода, остановка двигателя, моторный тормоз, стояночный тормоз

  • А - Сигнал торможения
  • В - Сигналы заднего хода
  • С - Остановка двигателя, моторный тормоз
  • D - Стояночный тормоз
  • А100 (100) Центральное распределительное устройство электрооборудования
  • А185 (167) Блок сигнализаторов
  • А189 (195) Сигнализатор запирания левой двери
  • А190 (195) Сигнализатор запирания правой двери
  • В109 (276) Кнопочный выключатель контрольной лампы стояночной тормозной системы
  • Е102 Фара заднего хода, правая
  • Е103 Фара заднего хода, левая
  • F109 (103) Предохранитель сигнала торможения, системы обогрева лобового стекла и окон, моторного тормоза
  • F110 (101) Предохранитель выключения двигателя
  • Н112 Сигнал торможения, левый
  • Н113 Сигнал торможения, правый
  • Н117 (105) Сигнализатор стояночной тормозной системы
  • S104 (478) Вставить выключатель заднего хода
  • S161 (599) Сигнал торможения, фиксирующий приближение
  • Х118 (103) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 63)
  • Х238 Штекерное соединение (Stvd) "кабина водителя - двигатель
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х326 Распределитель для электрической цепи 43300
  • Х347 Штекерное соединение (Stvd) левого входа
  • Х360 Штекерное соединение (Stvd) моторного тормоза прицепа - 54 г
  • Х460 Штекерное соединение (Stvd) специального оснащения
  • Х461 Штекерное соединение (Stvd) специального оснащения
  • Х568 (104) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 59)
  • Х625 Штекерное соединение (Stvd) "Двигатель - коробка передач"
  • X1586 Штекерное соединение (Stvd) штепсельной розетки 1 прицепа
  • X1587 Штекерное соединение (Stvd) штепсельной розетки 2 прицепа
  • Y102 Электромагнитный золотник остановки двигателя, моторного тормоза

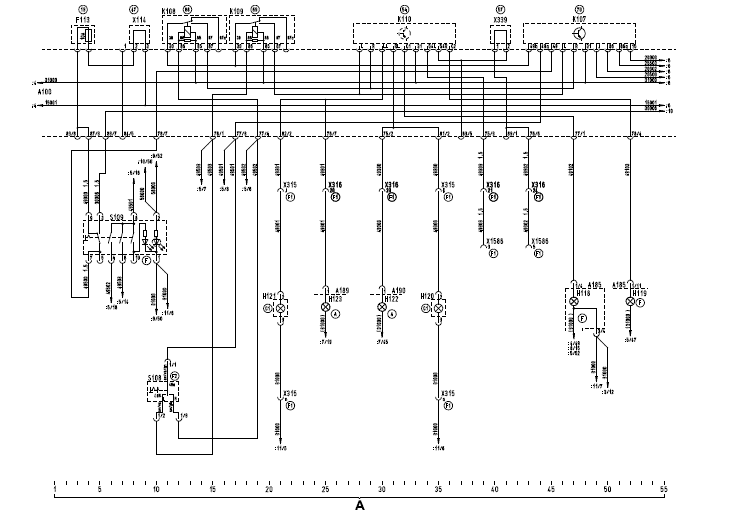

Сигнал поворота

  • А - Мигающее светосигнальное устройство
  • А100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • А185 (167) Блок сигнализаторов
  • А189 (195) Сигнал контроля запирания левой двери
  • А190 (195) Сигнал контроля запирания правой двери
  • F113 (101) Предохранитель мигающего светосигнального устройства
  • Н118 Сигнал поворота тягача
  • Н119 Сигнал поворота автомобиля прицепа
  • Н120 (150) Сигнал поворота, переднее правое
  • Н121 (149) Сигнал поворота, переднее левое
  • Н122 Сигнал поворота, заднее правое
  • Н123 Сигнал поворота, заднее левое
  • К107 (109) Датчик интервалов стеклоочистителя, сигнал поворота
  • К108 (100) Реле нагрузки сигнала поворота, правого
  • К109 (100) Реле нагрузки сигнала поворота, левого
  • К110 Прибор контроля работы сигнала поворота
  • S108 (107) Выключатели на колонке рулевого управления (мигающего светосигнального устройства, стеклоочиститель и фары)
  • S109 (170) Выключатель сигнала поворота
  • X114 (103) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 47)
  • Х315 Штекерное соединение (Stvd) "кабина водителя - фара"
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х339 (104) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 57)
  • X1586 Штекерное соединение (Stvd) соединения штепсельной розетки 1 прицепа

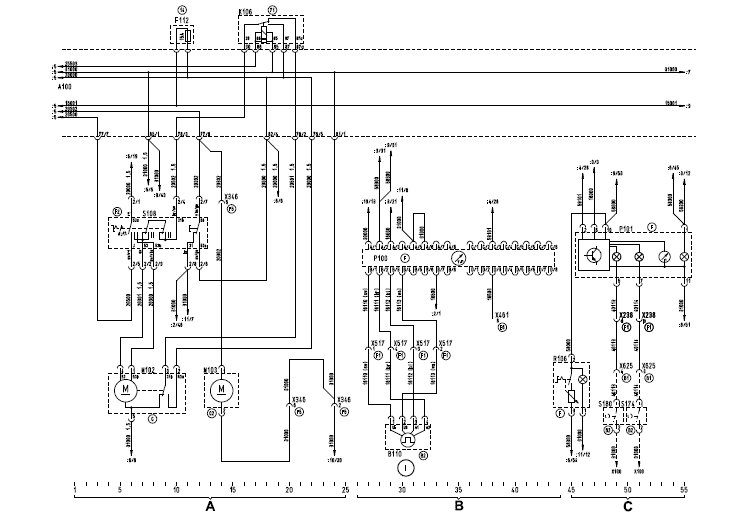

Стеклоочиститель, тахоспидограф, тахометр

  • А - Стеклоочиститель
  • В - Тахоспидограф
  • С - Тахометр
  • А100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • В110 (108) Датчик импульсов тахоспидографа
  • F112 (103) Предохранитель стеклоочистителя
  • К106 (244) Реле импульсов стеклоочистителя
  • М102 (157) Двигатель стеклоочистителя
  • М103 (111) Насос стеклоочистителя
  • Р100 (102) Тахоспидограф
  • Р101 (103) Тахометр
  • R106 (111) Потенциометр в цепи освещения панели управления
  • S108 (107) Выключатели на колонке рулевого управления (сигнал поворота, стеклоочиститель и фары)
  • Х238 Штекерное соединение (Stvd) кабины с двигателем
  • Х346 Штекерное соединение (Stvd) правого входа
  • Х461 Штекерное соединение (Stvd) специального оснащения
  • Х517 Штекерное соединение (Stvd) датчика частоты вращения
  • Х625 Штекерное соединение (Stvd) "Двигатель - коробка передач"

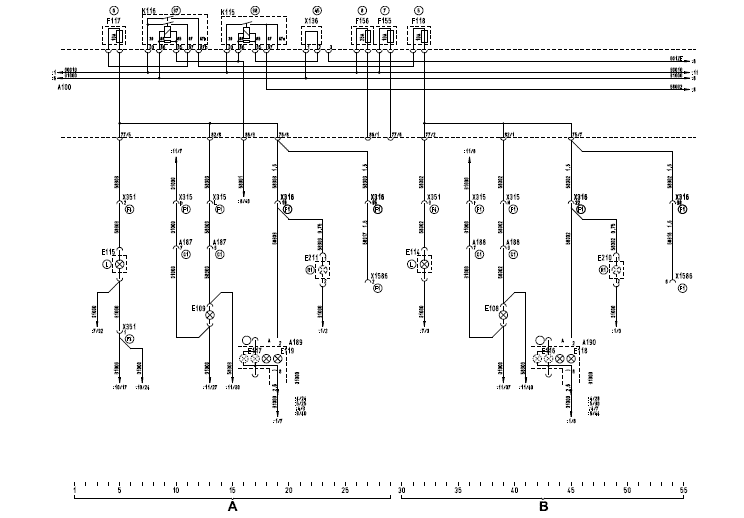

Стояночный огонь, левый, стояночный огонь, правый

  • А - Стояночный огонь, левый
  • В - Стояночный огонь, правый
  • А100 (100) Центральное распределительное устройство электрооборудования
  • А187 (492) Фара левая
  • А188 (492) Фара правая
  • А189 (195) Задний габаритный сигнал, правый
  • А190 (195) Задний габаритный сигнал, левый
  • Е108 (189) Стояночный огонь, правый
  • Е109 (189) Стояночный огонь, левый
  • Е114 (109) Габаритный фонарь, впереди справа
  • Е115 (109) Габаритный фонарь, впереди слева
  • Е116 Габаритный фонарь, сзади справа
  • Е117 Габаритный фонарь, сзади слева
  • Е118 Задний габаритный сигнал, правый
  • Е119 Задний габаритный сигнал, левый
  • Е210 (162) 1-ый фонарь маркировки проезда, правый
  • Е211 (162) 1-ый фонарь маркировки проезда, левый
  • F117 (101) Предохранитель стояночного огня, левого
  • F118 (101) Предохранитель стояночного огня, правого
  • F155 (101) Предохранитель регулятора скорости
  • F156 (105) Предохранитель подогрева топливного фильтра
  • К115 (261) Реле клеммы 58
  • К116 (187) Реле стояночного огня
  • Х136 (104) Перемычки на центральном распределительном устройстве электрооборудования автомобиля (поз. 45)
  • Х315 Штекерное соединение (Stvd) "кабина водителя рама"
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х351 Штекерное соединение (Stvd электропроводки на крыше
  • X1586 Штекерное соединение (Stvd) штепсельной розетки 1 прицепа

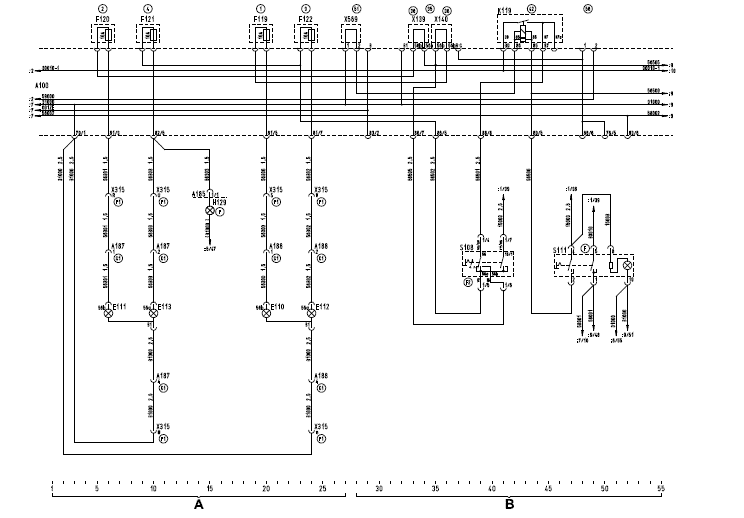

Ближний свет, дальний свет, переключение света

  • А - Ближний свет, дальний свет
  • В - Переключение света
  • А100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • А185 (167) Блок сигнализаторов
  • А187 (492) Фара левая
  • А188 (492) Фара правая
  • Е110 (190) Ближний свет, правый
  • Е111 (190) Ближний свет, левый
  • Е112 (191) Дальний свет, левый
  • Е113 (191) Дальний свет, правый
  • F119 (101) Предохранитель ближнего света, правый
  • F120 (101) Предохранитель ближнего света, левый
  • F121 (101) Предохранитель дальнего света, левый
  • F122 (101) Предохранитель дальнего света, правый
  • Н129 (105) Сигнализатор дальнего света
  • К119 (261) Реле дальнего и ближнего света
  • S108 (107) Выключатели на колонке рулевого управления (сигнал поворота, стеклоочиститель и фары)
  • S111 (228) Переключатель света
  • Х139 (108) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 36)
  • Х140 (108) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 36)
  • Х315 Штекерное соединение (Stvd) кабины с фарой
  • Х569 (104) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 51)

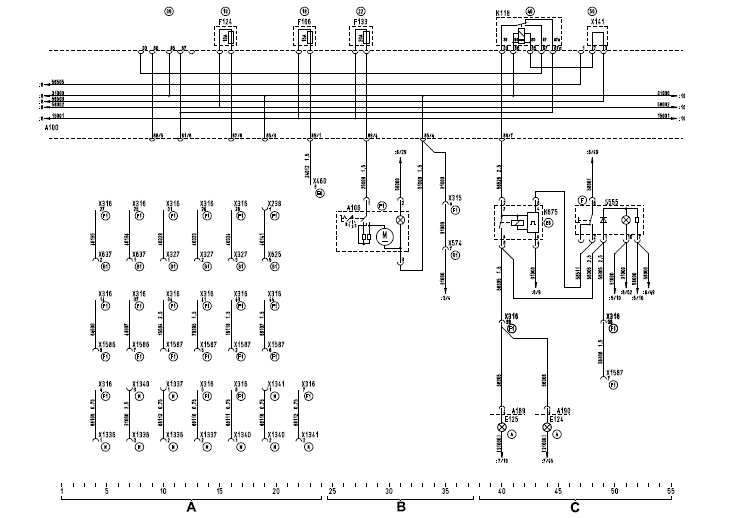

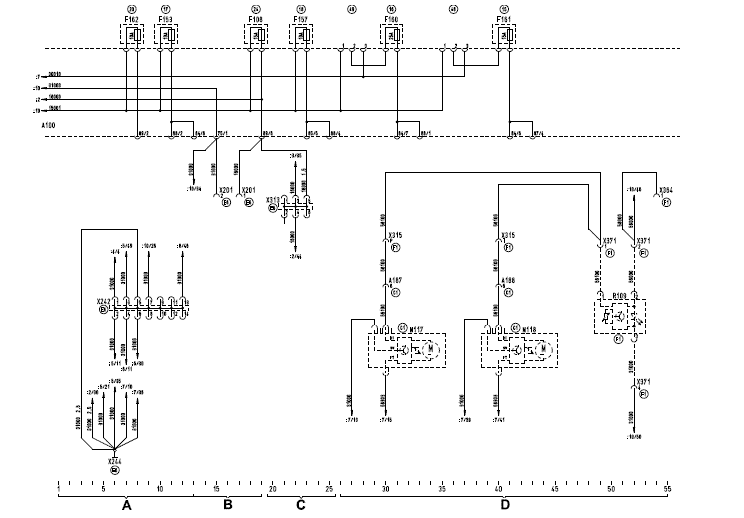

Свободные электрические цепи, нагревательный прибор, задние противотуманные форы

  • А - Свободные электрические цепи
  • В - Отопитель
  • С - Задние противотуманные фары
  • А100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • А106 (495) Отопитель
  • А189 (195) Задний габаритный сигнал, правый
  • А190 (195) Задний габаритный сигнал, левый
  • Е124 Задняя противотуманная фора, левая
  • Е125 Задняя противотуманная фора, правая
  • F124 (101) Предохранитель задней противотуманной фары
  • F133 (104) Предохранитель отопителя
  • F166 (103) Предохранитель зеркала, стеклоподъемника
  • К118 (100) Реле задней противотуманной фары
  • К675 (279) Реле задней противотуманной фары
  • S555 (560) Кнопка задней противотуманной фары
  • X141 (104) Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 36)
  • Х238 Штекерное соединение (Stvd) кабины с двигателем
  • Х315 Штекерное соединение (Stvd) кабина водителя - фара"
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х327 Штекерное соединение (Stvd) электромагнитного золотника рамы
  • Х460 Штекерное соединение (Stvd) специального оснащения
  • Х574 Штекерное соединение (Stvd) контура (1-2) тормозного привода
  • Х625 Штекерное соединение (Stvd) "Двигатель - коробка передач'
  • Х637 Штекерное соединение (Stvd) дифференциального блокировочного механизма (задняя часть рамы)
  • X1336 Штекерное соединение (Stvd) устройства для измерения износа тормозных колодок переднего моста I, справа
  • X1337 Штекерное соединение (Stvd) устройства для измерения износа тормозных колодок переднего моста I, справа
  • X1340 Штекерное соединение (Stvd) устройства для измерения износа тормозных колодок переднего моста I, справа
  • X1341 Штекерное соединение (Stvd)
  • Х1586 Штекерное соединение (Stvd) соединения штепсельной розетки 1 прицепа
  • Х1587 Штекерное соединение (Stvd) соединения штепсельной розетки 2 прицепа

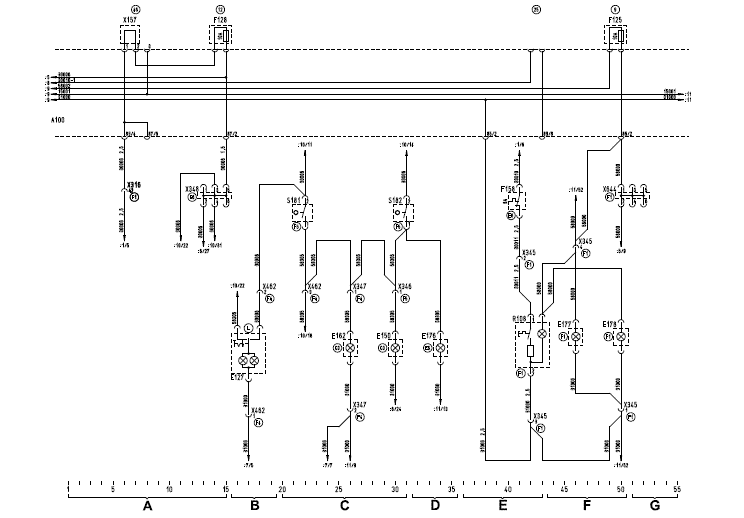

Распределитель электрической цепи 30006, внутреннее освещение, освещение ступенек входа, освещение самоходного шасси, электрозажигалка, освещение пепельницы, распределитель электрической цепи 58000

  • А - Распределитель электрической цепи 30006
  • В - Внутреннее освещение
  • С - Освещение ступенек входа
  • D - Освещение самоходного шасси
  • Е - Электрозажигалка
  • F - Освещение пепельницы
  • G - Распределитель электрической цепи 58000
  • А100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • Е127 (121) Внутреннее освещение
  • Е150 (127) Освещение правого входа
  • Е162 (127) Освещение левого входа
  • Е176 (161) Освещение самоходного шасси
  • Е177 (133) Освещение слева
  • Е178 (133) Освещение справа
  • F125 (101) Предохранитель в осветительной электрической цепи панели управления, выключателей и прожектора-искателя
  • F128 (101) Предохранитель длительно включенных потребителей энергии
  • F158 (124) Предохранитель зажигалки
  • R108 (110) Зажигалка
  • S181 (598) Контактный выключатель левой двери
  • S182 (598) Контактный выключатель правой двери
  • X157 Перемычки на Центральном распределительном устройстве электрооборудования автомобиля (поз. 46)
  • Х316 Штекерное соединение (Stvd) "кабина водителя - рама"
  • Х345 Штекерное соединение (Stvd) для подключения в средней и внешней части автомобиля
  • Х346 Штекерное соединение (Stvd) для электрической цепи правого входа
  • Х347 Штекерное соединение (Stvd) для электрической цепи левого входа
  • Х348 (130) Распределитель электрической цепи 30006
  • Х462 Штекерное соединение (Stvd) для электрической цепи освещения потолка и рекламных текстов
  • Х644 (130) Распределитель электрической цепи 58000

Распределитель электрической цепи 31000, энергообеспечение диагностической системы, распределитель электрической цепи 16000, регулирование угла наклона фар

  • А - Распределитель электрической цепи 31000
  • В - Энергообеспечение диагностической системы
  • С - Распределитель электрической цепи 16000
  • D - Регулирование угла наклона фар
  • А100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • А187 (492) Фара-прожектор левая
  • А188 (492) Фара-прожектор правая
  • FI08 (103) Предохранитель системы контроля работы автомобиля
  • F153 (101) Предохранитель коробки передач
  • F157 (101) Предохранитель центральной системы смазки
  • F160 (105) Предохранитель в сети энергообеспечения антиблокировочного устройства тормозной системы (ABS) прицепа
  • F161 (103) Предохранитель в сети энергообеспечения антиблокировочного устройства (ABS) ограничительного клапана пневматического тормозного привода
  • F162 (101) Предохранитель е системе автоматического управления антиблокироеочного устройства (ABS)
  • М117 (156) Вспомогательный двигатель регулирования дальности света, левый
  • М118 (156) Вспомогательный двигатель регулирования дальности света, правый
  • R109 (112) Исполнительный потенциометр для регулирования дальности света
  • Х201 Штекерное соединение (Stvd) диагностической системы (коды световой сигнализации)
  • Х242 (130) Распределитель точек заземления на щитке приборов, левый
  • Х244 Распределитель точек заземления на щитке приборов, правый
  • Х313 (130) Распределитель электрической цепи 16000
  • Х315 Штекерное соединение (Stvd) кабины с фарой
  • Х364 Распределитель электрической цепи 58000
  • Х371 Штекерное соединение (Stvd) устройства регулирования дальности света
Назад к содержимому
