Компоненты ЯМЗ 5340 / 536 и их модификаций

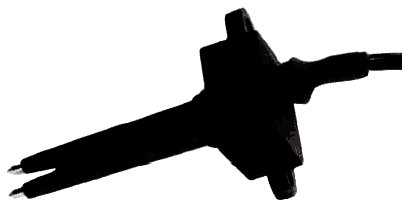

ДАТЧИКИ ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ DG6
Сенсорные системы распределительного и коленчатого валов используются для определения частоты вращения коленчатого вала и положения ВМТ поршней двигателя. Каждая сенсорная система состоит из импульсного колеса (с отверстиями по кругу) и соответствующего датчика, которым определяются положения вала и угловые соотношения (так называемая «синхронизация» валов). Эти данные, в свою очередь, предоставляют информацию о положении поршня двигателя.
Положения коленчатого и распределительного валов определяется с помощью датчиков частоты вращения двигателя DG6.

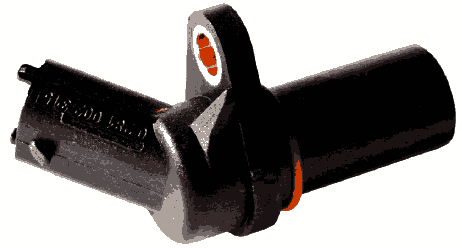

Датчик частоты вращения двигателя DG6 является пассивным, индуктивным (или генераторным) датчиком.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ
Датчик монтируется напротив ферромагнитного импульсного колеса 7 (например, маховик коленчатого вала), рисунок 8, и отделен от него воздушным зазором. Датчик содержит мягкий железный сердечник 4 (полюсный наконечник), который окружен катушкой индуктивности 5. Полюсный наконечник соединен с постоянным магнитом 1. Магнитное поле проходит через полюсный наконечник внутрь импульсного колеса. Интенсивность магнитного потока, проходящего через катушку, зависит от того, что нахо-дится напротив датчика зуб или паз (отверстие) импульсного колеса. Зуб вызывает усиление, а паз, наоборот, ослабление интенсивности магнитного потока. Эти изменения наводят (индуцируют) в катушке электродвижущую силу (ЭДС), выражаемую в синусоидальном выходном напряжении, рисунок 9, которое пропорционально частоте вращения вала. Амплитуда переменного напряжения сильно растет с увеличением частоты вращения (от нескольких мВ до 100 В). Достаточная для регистрации датчиком амплитуда напряжения возникает, начиная с частоты вращения вала, равной 30 мин-1.
Геометрические формы паза (отверстия) и полюсного наконечника должны соответствовать друг другу. Система обработки сигналов преобразует выходное напряжение с импульсами синусоидальной формы с переменной амплитудой (аналоговый синусоидальный сигнал) в напряжение с импульсами прямоугольной формы с постоянной амплитудой (цифровой сигнал). Аналого-цифровое преобразование осуществляется в микропроцессоре блока управления.

1 - постоянный магнит;
2 - корпус датчика;
3 - картер маховика;
4 - полюсный наконечник;
5 - катушка индуктивности;
6 - воздушный зазор;
7 - импульсное колесо с опорной меткой (маховик)

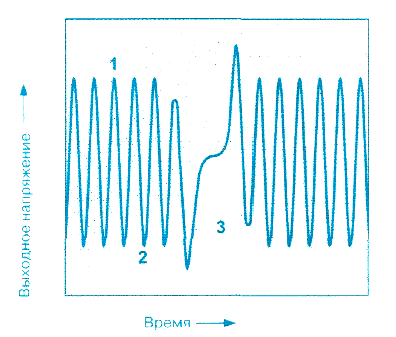

1 – зуб;
2 – паз (отверстие) между зубьями;
3 – опорная метка

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА
Датчик частоты вращения коленчатого вала, также называемый датчиком скорости двигателя или датчиком синхронизации, установлен в верхней части картера маховика с правой стороны, если смотреть со стороны маховика.
С помощью датчика частоты вращения коленчатого вала определяется частота вращения и угловое положение коленчатого вала (положение поршня) относительно верхней мёртвой точки (ВМТ) в цилиндрах двигателя. Используя информацию с датчика, ЭБУ двигателя рассчитывает начало подачи и количество впрыскиваемого топлива для каждого отдельного цилиндра.
Частота вращения рассчитывается по времени периода импульсов датчика.
Сигнал датчика частоты вращения - одна из самых важных величин для системы электронного управления двигателем.

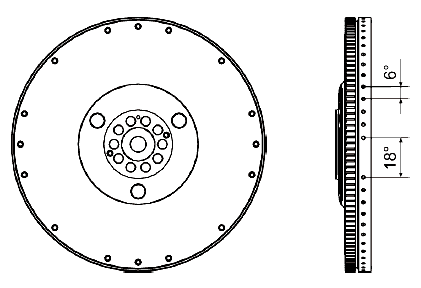

Импульсное колесо датчика одновременно является маховиком, на наружном диамет-ре которого имеются 58 (60 минус 2) радиальных отверстий, расположенных через 6°, рису-нок 11. Пробел в 18° (два отсутствующих отверстия) является базовой меткой и служит для определения углового положения коленчатого вала двигателя в пределах 720° и увязан с определенным положением коленчатого вала по отношению к ВМТ первого цилиндра. Маховик ориентирован с помощью штифта и закреплен на коленчатом валу.


Маховик

ХАРАКТЕРИСТИКА ДАТЧИКА
 Сопротивление катушки при 20°С: Rw = 860 Ом ±10%;
 Индуктивность на частоте 1 кГц (последовательное подключение): 370 ± 60 мГн (без намагничивающихся деталей крепежа);
 Воздушный зазор (расстояние между датчиком и импульсным колесом): 0,3…1,8 мм.

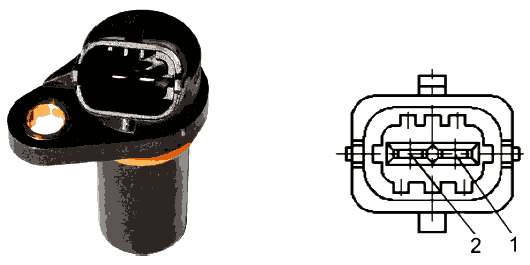

КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.23) – ЭБУ контакт 2.23 масса датчика;
• Контакт 2 (провод 2.19) – ЭБУ контакт 2.19 выходной сигнал

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Датчик частоты вращения распределительного вала, также называемый датчиком фазы, аналогичен датчику частоты вращения коленчатого вала и установлен на картер маховика с левой стороны, если смотреть со стороны маховика. Частота вращения распределительного вала в два раза меньше частоты вращения коленчатого вала. ЭБУ, получая сигналы от датчика распределительного вала, определяет положение поршня первого цилиндра в ВМТ на такте сжатия и обеспечивает последовательное впрыскивание топлива в соответствии с порядком работы цилиндров двигателя.

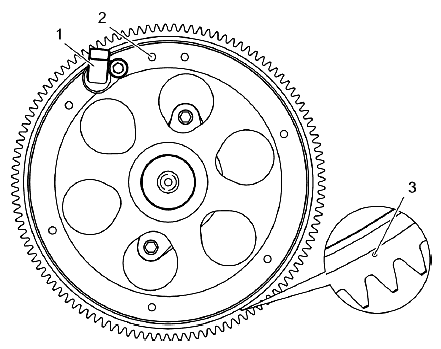

Импульсное колесо датчика одновременно является шестерней распределительного вала и называется фазовой шестерней.

1 - датчик частоты вращения распределительного вала DG6;
2 - синхронная метка;
3 – установочная метка положения распределительного вала
На торце шестерни выполнены, в виде аксиальных отверстий, фазовые метки на каждый цилиндр. Количество отверстий составляет Z+1, где Z – число цилиндров, а 1 – дополнительное отверстие, используемое для синхронизации (например, для шестицилин-дровых двигателей количество отверстий равно 6+1). Дополнительное отверстие или синхронная метка 2, имеет определенный угловой интервал по отношению к фазовой метке цилиндра и расположена сразу за одной из них. Метка служит для определения углового положения распределительного вала двигателя в пределах 720° поворота коленчатого вала.
Фазовые метки через равномерные промежутки распределены по шестерне, тем самым, вместе с датчиком коленчатого вала, ЭБУ определяет начало воспламенения топлива в ВМТ 1-го цилиндра.

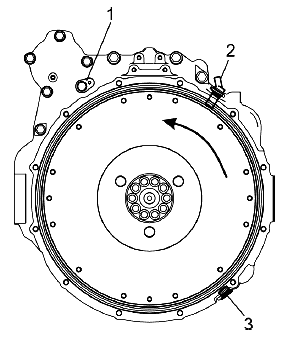

1 - датчик частоты вращения распределительного вала;
2- датчик частоты вращения коленчатого вала;
3 – пробка смотрового отверстия для определения ВМТ 1-го цилиндра

КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.09) – ЭБУ контакт 2.09 выходной сигнал;
• Контакт 2 (провод 2.10) – ЭБУ контакт 2.10 масса датчика

ОТКАЗ ДАТЧИКОВ ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ
АНАЛИЗ ЧИСЛА ОБОРОТОВ
С помощью датчиков частоты вращения коленчатого и распределительного валов блок управления способен точно определять положение поршня в ВМТ на такте сжатия и начало впрыскивания топлива в соответствии с порядком работы цилиндров двигателя. При отказе датчиков частоты вращения ЭБУ сигнализирует об ошибке посредством диагностической лампы. При выходе из строя одного из датчиков двигатель способен запуститься и работать в режиме ограничения крутящего момента. В этом случае, определение частоты вращения двигателя, положения поршней и порядка работы цилиндров осуществляется исправным датчиком DG6.

ПРОЦЕСС ПУСКА ПРИ НЕИСПРАВНЫХ ДАТЧИКАХ
При отказе одного из датчиков частоты вращения пуск двигателя и его работа возможны.
При работе только с датчиком частоты вращения коленчатого вала в процессе пуска осуществляются пробные впрыски топлива в ВМТ (на такте выпуска и на такте сжатия), так как система ЭСУД без датчика распределительного вала сначала должна найти «правильную» ВМТ (такт сжатия), в которой происходит воспламенение. При распознавании блоком управления повышения частоты вращения, т.е. переход с частот прокрутки вала двигателя стартером 80-200 мин-1 до холостого хода 700-750 мин-1 (воспламенение топлива), «правильная» ВМТ им будет найдена, и двигатель пустится.
При работе только с датчиком частоты вращения распределительного вала блок управления, по запрограммированной в нем коррекции угла, позволяет определять «правильный» момент впрыска топлива и без точного распознавания угла коленчатого вала (положения поршня в ВМТ на такте сжатия).

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА
Диагностика исправности датчика DG6 осуществляется путем измерения сопротивления между контактами разъёма. Сопротивление катушки составляет приблизительно 860 Ом  10%. Этот метод, однако, не дает достоверной информации о исправности, потому что есть вероятность того, что обрыв провода в катушке не определился.

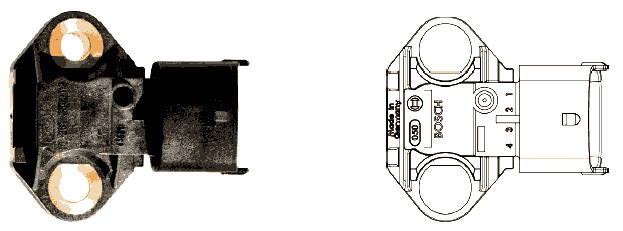

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ НАДДУВОЧНОГО ВОЗДУХА

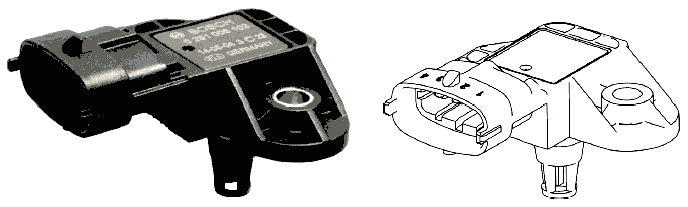

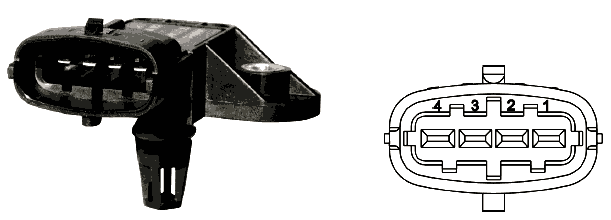

Датчик давления наддува со встроенным датчиком температуры DS-S3-TF, рисунок 16, служит для оценки абсолютного давления и температуры наддувочного воздуха на выхо-де из турбокомпрессора, а также используется для контроля системы рециркуляции ОГ.
Датчик расположен на впускном патрубке (после ОНВ).

ЭБУ, получая от датчика значения давления и температуры надувочного воздуха, рассчитывает массовый расход воздуха двигателя.
Значения, получаемые с датчика давления и температуры наддувочного воздуха, могут быть использованы следующими функциями программы ЭБУ:
- защита от перегрева;
- коррекция цикловой подачи для уменьшения дымности;
- корректировка степени рециркуляции отработавших газов;
- работа устройства облегчения пуска (например, предпусковой подогреватель воздуха на входе в двигатель) и др.

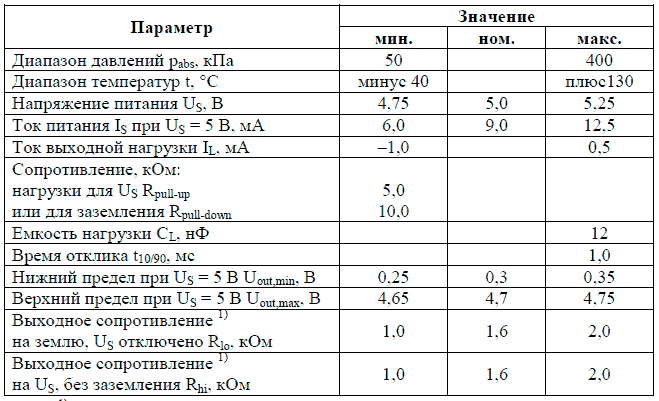

ХАРАКТЕРИСТИКА ДАТЧИКА

1) справедливо лишь для измерения напряжения <0,5 В
Выходное напряжение лежит в диапазоне 0…5 В и подается к ЭБУ, который по этому
напряжению рассчитывает величину давления и диагностирует электрическую цепь.
Напряжение выходного сигнала от абсолютного давления может быть рассчитано, как
UOut = (c1·pabs+c0)·US;
где UOut - напряжение выходного сигнала в В;
US - напряжение питания в В;
pabs – абсолютное давление в кПа;
с0 – 5/350;
c1 - 0,8/350 кПа–1;

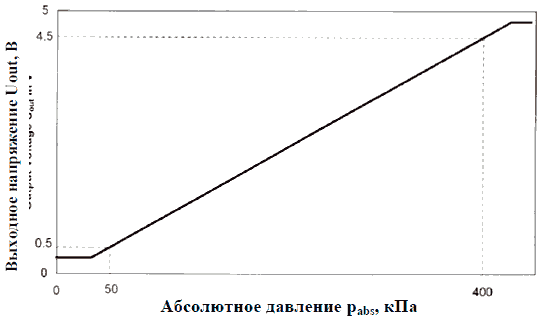

Характеристика датчика давления при US = 5,0 В
  •  Температурный диапазон: минус 40 - плюс 130°C.
  •  Номинальное напряжение: через последовательное сопротивление 1 кОм от источника питания 5 В или от источника постоянного тока ≤ 1 мА для измерительных целей.
  •  Номинальное сопротивление при 20°C: 2,5 кОм ± 6%.

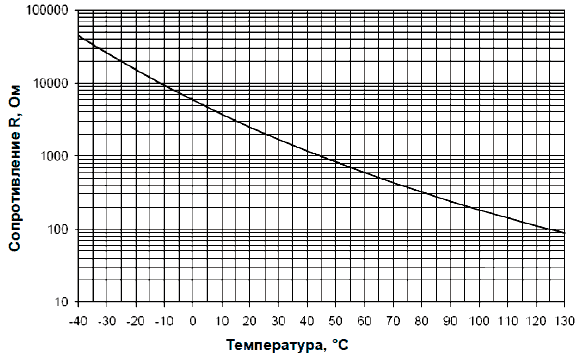

Зависимость сопротивления датчика от температуры.


Для проверки показаний датчика измерение сопротивления проводится измерительным током ≤ 1 мА и после выдержки в течение ≥ 10 мин при температуре минус 10, плюс 20 и 80°C.

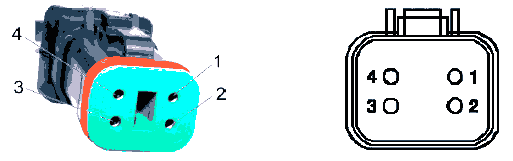

КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.25) – ЭБУ контакт 2.25 масса датчика;
• Контакт 2 (провод 2.36) – ЭБУ контакт 2.36 выходной сигнал температуры;
• Контакт 3 (провод 2.33) – ЭБУ контакт 2.33 питание датчика (+5 В);
• Контакт 4 (провод 2.34) – ЭБУ контакт 2.34 выходной сигнал давления

ОТКАЗ ДАТЧИКА ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ НАДДУВОЧНОГО ВОЗДУХА
При отказе датчика давления и температуры наддувочного воздуха ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика принимаются следующие замещающие значения: температура наддувочного воздуха – плюс 30°С, давление - 140 кПа (1,4 кГс/см2). При отказе датчика ограничиваются крутящий момент двигателя и максимальная частота холостого хода (до 2000 мин-1). Отказ датчика не ведет к аварийному останову двигателя.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА
На двигателе работоспособность датчика DS-S3-TF проверяет ЭБУ. При необходимости его проверки в лабораторных условиях рекомендуется следующий порядок:
а) проверить наличие ошибки в памяти ЭБУ об отказе датчика;
б) при наличии ошибки выполнить следующие действия:
- подключить датчик к источнику питания постоянного тока напряжением US = 5,0 В, используя подходящий разъем, и измерить выходное напряжение при атмосферном давлении и комнатной температуре. Работоспособный датчик должен иметь выходное напряжение 1,07 В ± 2% при барометрическом давлении 1000 мбар (100 кПа);
- отклонения давления воздуха ±20 мбар (2 кПа) приводят к расширению диапазона допустимых значений на 0,4 В (например, (1,07 + 0,4) В ± 2%);
- датчик неисправен, если напряжение выходного сигнала при нормальном барометрическом давлении выходит за пределы этого диапазона. Датчик, вероятно, исправен, если напряжение выходного сигнала находится в указанных пределах, хотя быть уверенным в правильной работе при других давлениях или температурах нельзя;
- проверить надежность соединения контактов датчика и разъема жгута проводов. При обнаружении неисправности датчик или разъем следует заменить;

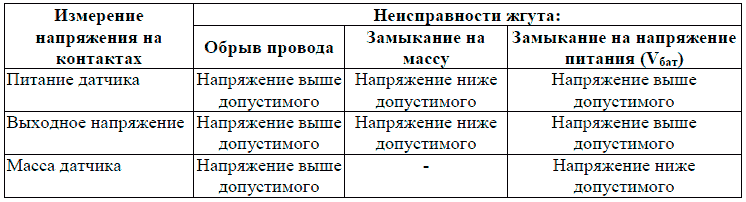

в) в таблице приведены возможные типы сбоев (уровень сигналов), выявленные при диагностике неисправностей жгута датчиков:


ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА
Датчик давления и температуры масла DS-K-TF, служит для измерения и соответствующего контроля абсолютного давления и температуры масла в системе смазки двигателя. Кроме того, показания датчика температуры масла используются в работе устройства облегчения пуска (например, предпусковой подогреватель воздуха на входе в двигатель). Датчик расположен в масляном канале корпуса шестерен с правой стороны, если смотреть со стороны маховика.


ХАРАКТЕРИСТИКА ДАТЧИКА

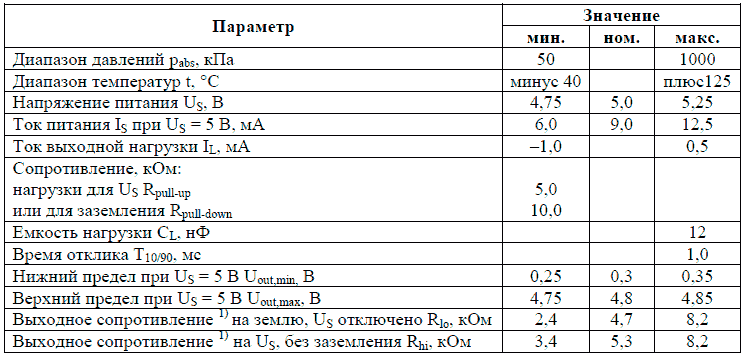

Рабочие характеристики датчика давления представлены в таблице.

1) справедливо лишь для измерения напряжения <0,5 В
Выходной сигнал по напряжению лежит в диапазоне 0,5…4,5 В и подается в ЭБУ, где рассчитывается величина давления. Напряжение выходного сигнала от абсолютного давления может быть рассчитано, как
UOut = (c1pabs+c0)·US;
где UOut - напряжение выходного сигнала в В;
US - напряжение питания в В;
pabs – абсолютное давление в кПа;
с0 – 55 / 950;
c1 - 0,8 / 950 кПа–1;
pn - номинальное давление.

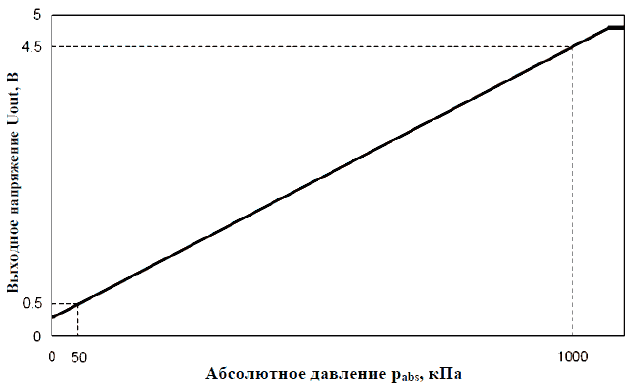

Зависимость выходного напряжения от давления приведена на рисунке.

Характеристика датчика давления при US = 5,0 В
Параметры датчика температуры:
- Температурный диапазон: минус 40 - плюс 125°C.
- Номинальное напряжение: через последовательное сопротивление 1 кОм от источника питания 5 В или от источника постоянного тока ≤ 1 мА для измерительных целей.
- Номинальное сопротивление при 20 °C: 2,5 кОм ± 6%.
- Нижний допуск при 100°C: 0,186 кОм ± 2%.

Зависимость сопротивления датчика от температуры приведена на рисунке.

Для проверки показаний датчика измерение сопротивления проводится измерительным
током ≤1 мА и после выдержки в течение ≥10 мин при температуре минус 10, плюс 20 и 80°C.

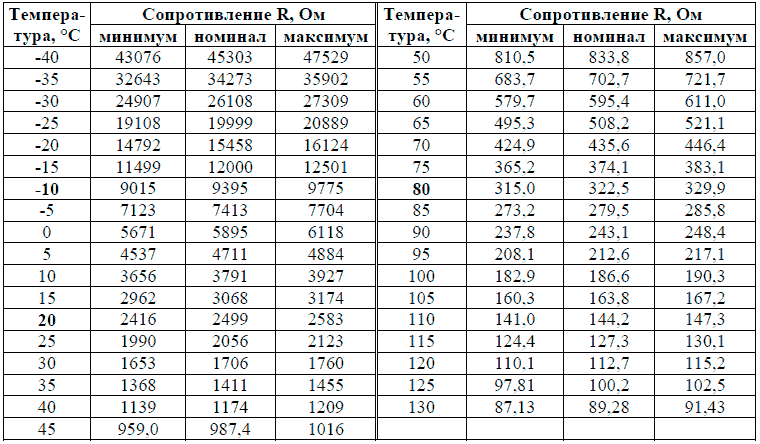

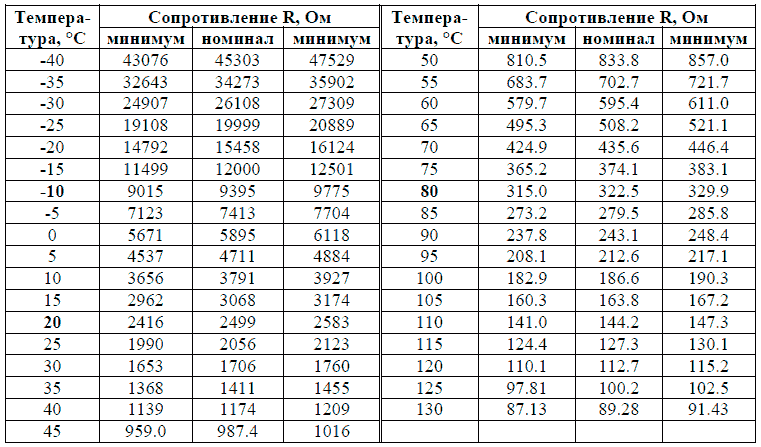

Зависимости сопротивления от температуры R(t) приведены в таблице.


КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.24) – ЭБУ контакт 2.24 масса датчика;
• Контакт 2 (провод 2.28) – ЭБУ контакт 2.28 выходной сигнал температуры;
• Контакт 3 (провод 2.32) – ЭБУ контакт 2.32 питание датчика (+5 В);
• Контакт 4 (провод 2.27) – ЭБУ контакт 2.27 выходной сигнал давления

ОТКАЗ ДАТЧИКА ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА
При отказе датчика давления и температуры масла ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика давления ЭБУ устанавливает давление масла равное 6 кПа, а при отказе датчика температуры - температуру масла равную температуре ОЖ. Отказ датчика давления или температуры масла в двигателе не ведет к аварийному останову и не ограничивает мощность и частоту вращения двигателя. ЭБУ выдает команду на снижение мощности двигателя в случае перегрева двигателя по температуре масла. Порог температуры до 120°С. Чем выше температура масла, тем больше ограничивается мощность двигателя.

ПРЕДУПРЕЖДЕНИЕ О НИЗКОМ ДАВЛЕНИИ МАСЛА
Значение давления, при котором выдается данное предупреждение, зависит от частоты вращения коленчатого вала. В случае если двигатель работает при значениях давления масла ниже допустимых, мощность двигателя ограничивается.

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ТОПЛИВА
Датчик давления и температуры топлива DS-K-TF аналогичен датчику давления и температуры масла и контролирует давление и температуру топлива, подаваемого топливо-подкачивающим насосом (в контуре низкого давления). Оба датчика взаимозаменяемы. Датчик расположен сверху на корпусе фильтра тонкой очистки топлива на входе в фильтр. С помощью датчика давления контролируется степень загрязнённости сменных фильтров предварительной и тонкой очистки топлива.
Диапазон измерения абсолютного давления 50…800 кПа (0,5…8 кГс/см2). Если давление топлива на прогретом двигателе превышает 800 кПа (8 кГс/см2), то сменный фильтр фильтра тонкой очистки топлива загрязнен и его требуется заменить. Если давление топлива на прогретом двигателе ниже 500 кПа (5 кГс/см2), требуется заменить сменный фильтр фильтра предварительной очистки топлива. После фиксации загрязненности фильтров двигатель начинает работать в режиме ограничения максимальной частоты вращения и крутящего момента.
По температуре топлива в контуре низкого давления ЭБУ рассчитывает количество впрыскиваемого топлива. При температуре топлива свыше 70°С ограничивается мощность двигателя. Показания датчика температуры топлива участвуют в алгоритме работы устройства облегчения пуска (например, предпусковой подогреватель воздуха на входе в двигатель).

КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.17) – ЭБУ контакт 2.17 масса датчика;
• Контакт 2 (провод 2.35) – ЭБУ контакт 2.35 выходной сигнал температуры;
• Контакт 3 (провод 2.16) – ЭБУ контакт 2.16 питание датчика (+5 В);
• Контакт 4 (провод 2.21) – ЭБУ контакт 2.21 выходной сигнал давления

ОТКАЗ ДАТЧИКА ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ТОПЛИВА
При отказе датчика давления и температуры топлива ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика давления ЭБУ устанавливает давление топлива равное 1000 кПа (10 кГс/см2). При отказе датчика температуры ЭБУ устанавливает температуру топлива равную 60°С. Отказ датчика давления или температуры топлива в двигателе не ведет к аварийному останову и не ограничивает мощность и частоту вращения двигателя.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

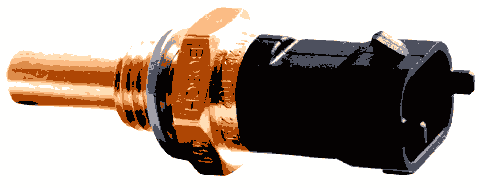

Датчик температуры охлаждающей жидкости TF-W, контролирует температуру охлаждающей жидкости двигателя. Датчик расположен на водяной рубашке блока цилиндров с правой стороны: для четырехцилиндровых двигателей рядом с сервисным модулем, а для шестицилиндровых – ближе к стартеру.
В зависимости от температуры охлаждающей жидкости ЭБУ задает различные алгоритмы работы двигателя. Например, при температуре ОЖ минус 16°С перед пуском двигателя включается предпусковой подогреватель воздуха и загорается лампа холодного пуска. Выходной сигнал датчика информирует водителя о высокой температуре охлаждающей жидкости включением соответствующей лампы на панели приборов или сообщением через интерфейс CAN.

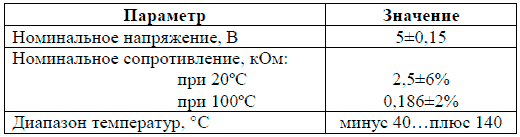

ХАРАКТЕРИСТИКА ДАТЧИКА





Характеристика датчика с отрицательным температурным коэффициентом Зависимости сопротивления от температуры R(t).
Для проверки показаний датчика измерение сопротивления проводится измерительным током ≤ 1 мА при температуре минус 10, плюс 20 и 80°C. Внутреннее сопротивление измерительного прибора Ri > 10 МОм. При измерении характеристики датчик должен быть погружен в испытательную жидкость до шестигранника. Минимальное время ожидания при измерении каждой точки 10 минут.

КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.15) – ЭБУ контакт 2.15 выходной сигнал температуры;
• Контакт 2 (провод 2.26) – ЭБУ контакт 2.26 масса датчика

ОТКАЗ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
При отказе датчика температуры охлаждающей жидкости ЭБУ сигнализирует об ошибке посредством диагностической лампы. ЭБУ замещает показания отказавшего датчика температуры ОЖ показаниями датчика температуры масла. Отказ датчика температуры охлаждающей жидкости не ведет к аварийному останову, двигатель начинает работать в режиме ограничения крутящего момента.
При повышении температуры ОЖ в системе охлаждения до 105°С, а для отдельных модификаций двигателя и выше, также срабатывает диагностическая лампа. Кроме сигнала предупреждения о высокой температуре охлаждающей жидкости, происходит ограничение крутящего момента двигателя.

ДАТЧИК ДАВЛЕНИЯ ТОПЛИВА В РАМПЕ

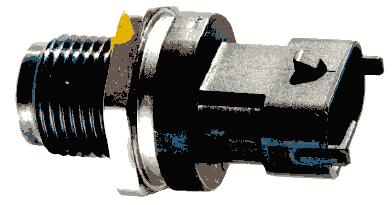

Датчик давления топлива в рампе (аккумуляторе) DS-HD-RDS4.2, установлен в торец рампы и поставляется только с рампой в сборе. Датчик измеряет мгновенное значение давления топлива в рампе (контуре высокого давления) с высокой точностью и быстродействием. Диапазон измерений датчика составляет 0 – 200 МПа (0 – 2000 кГс/см2).
ЭБУ, получая значения от датчика, поддерживает заданное давление топлива в рампе, что необходимо для обеспечения топливно-экономических и экологических показателей двигателя. Возможные отклонения давления от заданных величин выравниваются дозирующим устройством.


ХАРАКТЕРИСТИКА ДАТЧИКА
Датчик DS-HD-RDS4.2 имеет резьбу М18х1,5 и рассчитан на максимальное давление 200 МПа (2000 кГс/см2) и напряжение 5 В.

1) необходим нагрузочный резистор 4,64 кОм между ножками датчика 1 и 2.
2) увеличение до 90% от статистического выхода. Влияние жгута проводов, а также электронного блока управления необходимо оценить отдельно.
Напряжение выходного сигнала на 5 В от фактического давления может быть рассчитано (до номинального давления), как
UOut = (c1p+c0)·US;
где UOut - напряжение выходного сигнала;
US - напряжение питания;
p - давление [МПа];
с0 - 0,1;
c1 - 0,8 / pn МПа–1;
pn - номинальное давление.

Выходное напряжение для характеристики на 5 В приведено на рисунке.

Напряжение выходного сигнала на 3,3 В от фактического давления может быть рассчитано (до номинального давления), как UOut = (d1p+d0)·US;
где UOut - напряжение выходного сигнала;
US - напряжение питания;
p - давление [МПа];
d0 - 0,06;
d1 - 0,54 / pn МПа–1;
pn - номинальное давление.

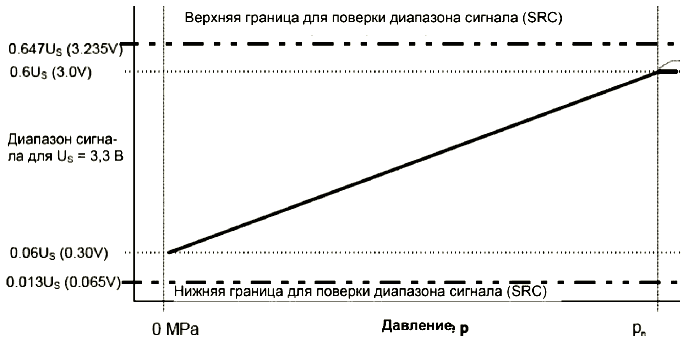

Выходное напряжение для характеристики на 3,3 В приведено на рисунке.

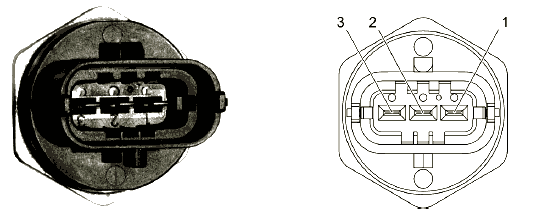

КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.12) – ЭБУ контакт 2.12 масса датчика;
• Контакт 2 (провод 2.14) – ЭБУ контакт 2.14 выходной сигнал;
• Контакт 3 (провод 2.13) – ЭБУ контакт 2.13 питание датчика (+5 В)

ОТКАЗ ДАТЧИКА ДАВЛЕНИЯ В РАМПЕ
При отказе датчика давления топлива в рампе ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика давления на двигателе ограничи-вается частота вращения (максимальная частота холостого хода составляет 1790 – 1800 мин-1) и крутящий момент.
Клапан ограничения давления в рампе (предохранительный клапан) открывается (о чем свидетельствует сильный нагрев рампы в районе клапана) и независимо от режима работы двигателя давление топлива в рампе составляет 88-92 МПа (880 – 920 кГс/см2).
При отказе датчика давления топлива он меняется вместе c рампой.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА
При отказе датчика давления топлива в рампе проверить наличие ошибки в памяти ЭБУ.
Если диагностика ЭБУ невозможна, рекомендуется выполнить экспресс диагностику следующим образом: подключить датчик к источнику питания напряжением 5 В (ограничение по току 260 мА) при помощи адаптера (через жгут) и измерить выходное напряжение при давлении в рампе 0 МПа (0 кГс/см2). Выходное напряжение на датчике должно составить 0,5 ± 0,2 В. Если напряжение выходит за пределы этого диапазона, датчик неисправен. Если напряжение находится в пределах этого диапазона, датчик скорее исправен, но достаточной уверенности в этом нет. При возникновении сомнений датчик должен быть заменен.
При обрыве кабеля, коротком замыкании в жгуте проводов показания датчика выйдут за пределы рабочего диапазона.

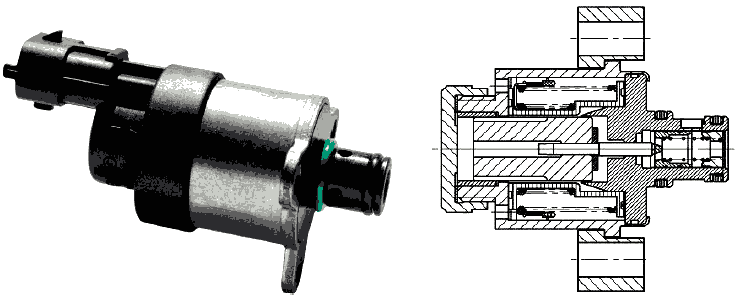

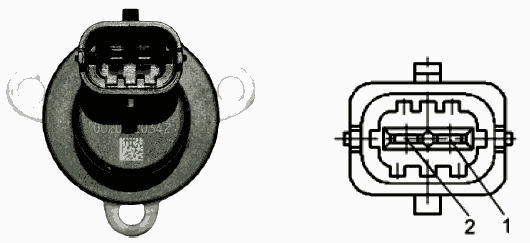

ДОЗИРУЮЩЕЕ УСТРОЙСТВО С ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ
Дозирующее устройство с электромагнитным клапаном (MeUn – Metering Unit – дозатор или MProp - «Magnet Proportional» или solenoid-controlled proportional valve – пропор-циональный клапан с электромагнитным управлением или устройство пропорциональной подачи топлива), установлен на корпусе насоса высокого давления на линии низкого давления и поставляется только с насосом в сборе.
Количество топлива, подаваемого в насос высокого давления, регулируется электро-магнитным клапаном дозирующего устройства. Таким образом, клапан регулирует расход топлива, подаваемого насосом высокого давления в топливную рампу, в соответствии с потребностями системы. Управление электромагнитным клапаном осуществляет ЭБУ посредством сигналов с широтно-импульсной модуляцией (ШИМ), которые изменяют площадь сечения впускного отверстия для топлива, тем самым увеличивая или уменьшая расход топлива на впуске. При отсутствии тока в управляющей обмотке клапан открыт и через него подается максимальное количество топлива. При большом токе клапан закрыт и через него подается малое количество топлива или подача отсутствует.
Такое регулирование подачи топлива не только снижает требования к рабочим характеристикам насоса высокого давления, но также позволяет снизить максимальную температуру топлива, оптимизировать затраты энергии на перекачку и сжатие топлива.

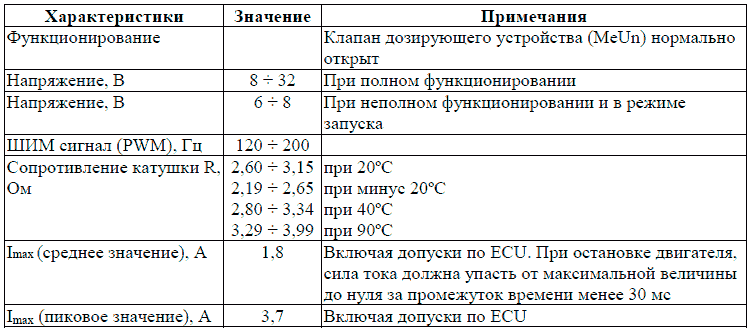

ХАРАКТЕРИСТИКА ДОЗИРУЮЩЕГО УСТРОЙСТВА (MEUN)


КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 3.09) – ЭБУ контакт 3.09 масса датчика;
• Контакт 2 (провод 3.10) – ЭБУ контакт 3.10 выходной сигнал;

ОТКАЗ ДОЗИРУЮЩЕГО УСТРОЙСТВА
При отказе дозирующего устройства ЭБУ сигнализирует об ошибке посредством диагностической лампы. При обрыве электрической цепи или отсутствии сигнала клапан дозирующего устройства будет находиться в открытом состоянии. Нерегулируемый расход топлива, поступающий в топливную рампу, приведет к повышению давления до 200 МПа (2000 кГс/см2) и открытию клапана ограничения давления в рампе (предохранительный клапан). Давление в рампе установится на уровне 88 – 92 МПа (880-920 кГс/см2), а ЭБУ ограничит частоту вращения (максимальная частота холостого хода составит 1790 – 1800 мин-1) и крутящий момент.
При работе двигателя на некачественном топливе (наличие воды или твердых механических частиц из-за нарушения целостности сменного фильтра для топлива) клапан может заклинить в промежуточном или закрытом положении. В первом случае двигатель будет работать в ограничении, во втором случае двигатель не пустится.

СИСТЕМА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (РОГ)
Для выполнения нормативов по выбросам вредных веществ экологического класса 4 (показатели Евро-4) двигатели семейства ЯМЗ-530 оснащаются системой рециркуляции отработавших газов (РОГ или EGR – Exhaust Gas Recirculation) с внешним регулированием.
В системе РОГ часть отработавших газов (в зависимости от режима работы до 20%) вновь поступают в цилиндр.
Отработавшие газы, пройдя через радиатор системы рециркуляции, охлаждаются с 400 – 700°C до 160°C и ниже.
С помощью сигнала с широтно-импульсной модуляцией (ШИМ) ЭБУ управляет клапаном заслонки EGR. Воздушный пропорциональный клапан в сочетании с пневмоцилиндром устанавливает заданное положение заслонки системы рециркуляции. Положение заслонки контролируется датчиком. В нерабочем положении заслонка закрыта.

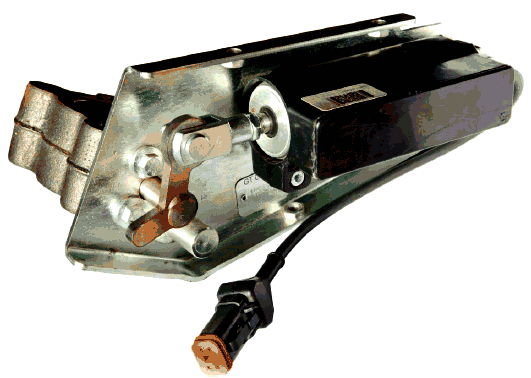

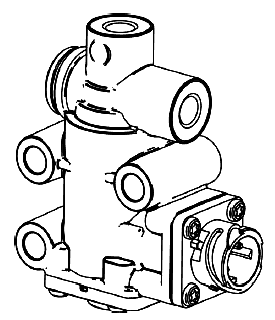

ЗАСЛОНКА ОТРАБОТАВШИХ ГАЗОВ
Заслонка, состоит из корпуса с поворотной частью и актуатора, который, в свою очередь, состоит из пневмоцилиндра для привода заслонки (ход 34,1±2 мм) и линейного датчика положения GT, контролирующего ее перемещение. Пневмоцилиндр и датчик объединены в один корпус.
Тяга штока пневмоцилиндра регулируется таким образом, чтобы она при закрытой заслонке имела предварительный натяг 1,5±0,5 мм.

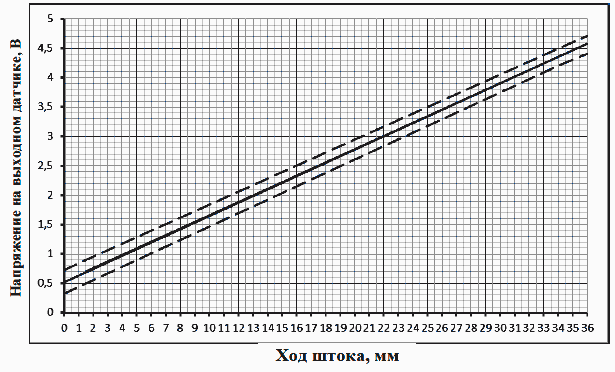

ХАРАКТЕРИСТИКА ДАТЧИКА ПОЛОЖЕНИЯ ЗАСЛОНКИ EGR
Полный линейный ход штока 37 мм;
Напряжение питания 4,9 – 5,1 В;
Потребляемый ток ≤ 12,5 мА;
Выходное напряжение в положении «закрыто» (преднатяг штока 1,5±0,5 мм) 0,7±0,2 В;
Выходное напряжение в положении «открыто» (рычаг штока на упоре) (положение штока 34,1±2 мм) 4,35±0,15 В.

Зависимость выходного сигнала от перемещения штока приведена на рисунке.


КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (свободен) – ЭБУ контакт не используется;
• Контакт 2 (провод 2.31) – ЭБУ контакт 2.31 питание датчика (+5 В);
• Контакт 3 (провод 2.22) – ЭБУ контакт 2.22 выходной сигнал;
• Контакт 4 (провод 2.18) – ЭБУ контакт 2.18 масса датчика

ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ЗАСЛОНКИ EGR
При отказе датчика положения заслонки EGR ЭБУ сигнализирует об ошибке посредством диагностической лампы. При наличии ошибки заслонка чаще остается в положении «закрыто», кроме случая заклинивания механизма в приоткрытом состоянии из-за отложений на внутренних частях. При отказе датчика положения заслонки EGR цикловая подача топлива электронным блоком управления не ограничивается, но возможно снижение мощности двигателя вследствие особенностей организации рабочего процесса.

КЛАПАН ЗАСЛОНКИ EGR
Для бесступенчатой регулировки положения заслонки системы рециркуляции служит электропневматический клапан заслонки EGR (пропорциональный клапан). Клапан регулирует давление сжатого воздуха в пневмоцилиндре заслонки рециркуляции ОГ.


ХАРАКТЕРИСТИКА КЛАПАНА ЗАСЛОНКИ EGR
Рабочие характеристики клапана заслонки EGR представлены в таблице.


КОНФИГУРАЦИЯ РАЗЪЁМА

• Контакт 1 (провод 2.03) – ЭБУ контакт 2.03 питание датчика (+24 В);
• Контакт 2 (провод 2.01) – ЭБУ контакт 2.01 сигнал управления

ОТКАЗ КЛАПАНА ЗАСЛОНКИ EGR
Отказ клапана приводит к неправильной работе системы РОГ и может проявляться в рассогласовании между исполнительным механизмом (заслонка РОГ) и управляющей частью (клапан заслонки). Например, медленное реагирование заслонки на изменение заданных значений, заклинивание заслонки в каком-нибудь положении. В любом случае, с появлением ошибки необходимо проверить целостность электрической цепи клапана и герметичность соединений в пневмосистеме ТС.

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (ЭЛЕКТРОННАЯ ПЕДАЛЬ)
На двигателях с механическим регулированием подачей топлива водитель, изменяя положение педали акселератора, через механический привод воздействует на положение рейки ТНВД и изменяет рабочие режимы двигателя. На двигателях с электронной системой управления электрический сигнал, образующийся на потенциометре педали акселератора, информирует ЭБУ о том, как сильно водитель нажал на педаль, другими словами - об увеличении крутящего момента. Датчик положения педали акселератора регистрирует перемещение педали или изменение угла ее положения и передает соответствующий сигнал в ЭБУ. Педальный модуль - единое устройство, состоящее из педали акселератора и двух датчиков ее перемещения.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Важнейшая составная часть датчика - потенциометр, с которого снимается напряжение, зависящее от положения педали акселератора. Загруженная в ЭБУ характеристика датчика преобразует это напряжение в относительное перемещение или величину угла положения педали в процентах.
С целью облегчения диагностики и на случай повреждения основного датчика существует резервный (дублирующий) датчик - составная часть системы контроля.
Второй потенциометр выдает на всех рабочих режимах половину напряжения первого, чтобы можно было получить два независимых сигнала для выявления возможной неисправности.

ХАРАКТЕРИСТИКА ЭЛЕКТРОННОЙ ПЕДАЛИ

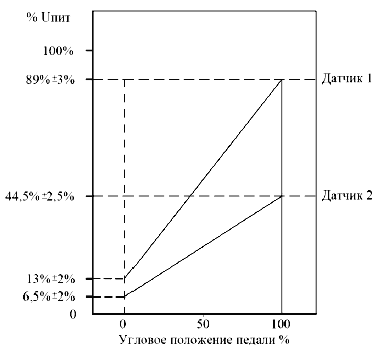

Характеристика электронной педали акселератора приведена на рисунке.
Входное напряжение питания педали Uпит = 5 (+=) 0,5 В принято за 100%. В соответствии с характеристикой рассчитывается напряжение датчиков в зависимости от положения педали.


КОНФИГУРАЦИЯ РАЗЪЁМА
Педальный модуль устанавливается заводом-изготовителем транспортного средства, поэтому на каждом ТС его конструкция может быть различной. В связи с этим, нумерация контактов датчика перемещения педали может также различаться, поэтому ниже, приводится схема подключения контактов без указания их нумерации.

• (провод 1.77) – ЭБУ контакт 1.77 питание датчика 1 (+5 В);
• (провод 1.79) – ЭБУ контакт 1.79 выходной сигнал датчика 1;
• (провод 1.78) – ЭБУ контакт 1.78 масса датчика 1;
• (провод 1.84) – ЭБУ контакт 1.84 питание датчика 2 (+5 В);
• (провод 1.80) – ЭБУ контакт 1.80 выходной сигнал датчика 2;
• (провод 1.76) – ЭБУ контакт 1.76 масса датчика 2

ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА
При отказе датчика положения педали акселератора ЭБУ сигнализирует об ошибке посредством диагностической лампы. Двигатель перестает реагировать на положение педали акселератора. Частота вращения коленчатого вала устанавливается равной 1000 мин-1. Крутящий момент в этой точке не ограничивается, ТС может двигаться с небольшой скоростью.

ДАТЧИКИ, ОБЕСПЕЧИВАЮЩИЕ БЕЗОПАСНОСТЬ ДВИЖЕНИЯ ТС
Для обеспечения безопасности движения транспортных средств на них могут быть установлены дополнительные датчики и устройства: датчик положения педали тормоза, дат-чик положения педали сцепления и кнопка моторного тормоза. Обозначение модели этих датчиков, электрическая схема их подключения, диагностика их неисправности должна быть отражена в руководстве по эксплуатации ТС.

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА
Датчик положения педали тормоза – это контактный датчик, определяющий положе-ние педали рабочего тормоза (педаль нажата или не нажата). Функцию датчика может вы-полнять как отдельный датчик, устанавливаемый под педаль тормоза, так и выключатель стоп-сигнала («лягушка»), устанавливаемый в контуре низкого давления пневматической тормозной системы. На ТС могут устанавливаться и оба устройства: датчик положения педали и выключатель стоп-сигнала.
При нажатии педали тормоза датчик или выключатель подает в ЭБУ сигнал о начале перемещении педали. В результате отключается педаль акселератора и снижается частота вращения двигателя до минимальной частоты холостого хода.
При нажатии педали тормоза также отключаются некоторые функции, например, системы круиз-контроля и отбора мощности.

ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА
При отказе датчика положения педали тормоза ЭБУ сигнализирует об ошибке посред-ством диагностической лампы. При отказе датчика или выключателя стоп-сигнала двигатель не реагирует на педаль акселератора, и частота вращения коленчатого вала устанавливается равной минимальной частоте холостого хода.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА
Диагностика неисправности датчика зависит от его модели, поэтому по вопросам диагностики необходимо обращаться к непосредственным производителям ТС.
Если конструкция датчика предусматривает регулировку, то необходимо отрегулиро-вать датчик положения педали согласно Руководству по эксплуатации ТС.

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ (ДЛЯ МЕХАНИЧЕСКОЙ КП)
Датчик положения педали сцепления – это контактный датчик, определяющий поло-жение педали (педаль нажата или не нажата). Устанавливается он на педаль сцепления.
Датчик предназначен для определения ЭБУ момента включения/выключения передачи и изменения режима работы двигателя (холостой ход, нагрузка после включения трансмиссии).
При нажатии педали сцепления датчик подает в ЭБУ сигнал о начале перемещении педали. В результате отключается педаль акселератора и снижается частота вращения двигателя до минимальной частоты холостого хода, что уменьшает вероятность рывков ТС при переключении передач.

ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ
Отказ датчика положения педали сцепления и диагностика его неисправности аналогичны датчику положения педали тормоза.

КНОПКА МОТОРНОГО ТОРМОЗА
Моторный тормоз – это вспомогательная тормозная система, ограничивающая скорость движения автомобиля на длительных спусках. Выполняется она не зависимой от рабочей тормозной системы и в конечном итоге увеличивает срок службы тормозных накладок, так как отсутствует их износ и разогрев.
В качестве тормоза-замедлителя на каждом ТС можно использовать двигатель, работающий как воздушный компрессор (торможение двигателем). Для этого водитель, не отключая сцепление, убирает ногу с педали акселератора, переводя работу двигателя на режим холостого хода. Эффективность торможения двигателем, увеличивается при включении низших передач в трансмиссии. Однако создаваемый тормозной момент в этом случае небольшой и не обеспечивает необходимого замедления ТС, особенно автомобиля большой массы.
Для увеличения эффективности торможения двигателем устанавливают моторный (горный) тормоз, представляющий собой дополнительные устройства для уменьшения подачи топлива и поворота заслонки в выпускном трубопроводе, создающей дополнительное сопротивление. После перекрывания выпускного трубопровода заслонкой моторного тормоза движению поршня двигателя, стремящегося вытолкнуть отработавшие газы через выпускной трубопровод на такте выпуска, создается сопротивление. При этом происходит сжатие ОГ. Вследствие этого сопротивления перемещению поршня происходит замедление вращения коленчатого вала, и, следовательно, передача от него через трансмиссию тормозного момента к ведущим колесам ТС.
Управление моторным тормозом осуществляется кнопкой, которая может быть нормально замкнутой или нормально разомкнутой.
При нажатии на кнопку в ЭБУ подается сигнал о включении моторного тормоза и включается электромагнитный клапан управления заслонкой моторного тормоза. В результате деактивируется педаль акселератора, снижается частота вращения двигателя до минимальной частоты холостого хода и закрывается заслонка моторного тормоза в системе выпуска ОГ.

ОТКАЗ КНОПКИ МОТОРНОГО ТОРМОЗА
При отказе кнопки моторного тормоза сигнал о возникшей ошибке на диагностическую лампу от ЭБУ не подается. Также отсутствует лампа на панели приборов, сигнализирующая о включении моторного тормоза. При отказе кнопки двигатель не реагирует на педаль акселератора, и частота вращения коленчатого вала устанавливается равной минимальной частоте холостого хода.
Причиной неисправности нормально замкнутой кнопки моторного тормоза является отсутствие контакта. При потере контакта (заклинивание кнопки в нажатом состоянии, окисление контактов, обрыв провода) включается моторный тормоз, и двигатель работает с ограниченной частотой вращения коленчатого вала равной минимальной частоте.
Причиной неисправности нормально разомкнутой кнопки моторного тормоза является наличие постоянного контакта (заклинивание кнопки в нажатом состоянии). Если снять провод хотя бы с одного контакта кнопки, то моторный тормоз отключится, и двигатель будет работать без ограничения частоты вращения.
Восстановить контакт в кнопке в большинстве случаев удается двух или трехкратным нажатием на нее.

ДИАГНОСТИКА НЕИСПРАВНОСТИ КНОПКИ
Для проверки работоспособности кнопки моторного тормоза необходимо увеличить частоту вращения до 1500 мин-1 и нажать на нее. Не отпуская кнопку, нажать педаль акселератора. При исправной кнопке двигатель не будет реагировать на педаль акселератора.

ДАТЧИК ВОДЫ В ТОПЛИВЕ
Датчик воды в топливе (код Mann-Hummel 5902070772 для фильтров PreLine 270/420) – это двухконтактный датчик, измеряющий сопротивление. При появлении воды контакты датчика замыкаются (вода является проводником), датчик подает сигнал в ЭБУ, который воспринимается как наличие воды в топливе. Датчик воды устанавливается в водосборнике фильтра предварительной очистки топлива.


ОТКАЗ ДАТЧИКА ВОДЫ В ТОПЛИВЕ
При отказе датчика воды в топливе ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика воды работа двигателя не ограничивается.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА
1 Проверить отсутствие воды в водосборнике фильтра предварительной очистки топлива. При необходимости, слить отстой из топливного фильтра и прокачать контур низкого давления системы питания.
Примечание: Когда уровень воды в водосборнике топливного фильтра ниже электродов датчика, то при некоторых условиях движения ТС (в повороте, на подъеме) датчик определяет наличие воды, и происходит кратковременное включение диагностической лампы.
2 Проверить попадание воды в разъём датчика и правильность его подключения.
3 Проверить отсутствие обрывов и короткого замыкания в цепи датчика.
Для этого необходимо снять разъем с датчика, подключить к контактам разъема омметр (тестер) и замерить сопротивление (должно показывать «бесконечность»). Пошевелить провода, идущие от датчика, особенно в разъемах и на изгибах. Изменение сопротивления указывает на наличие несоответствия.
4 После устранения неисправности удалить из памяти ЭБУ ошибку. Пустить двигатель, увеличить частоту вращения коленчатого вала более 750 мин-1 и выждать на холостом ходу 1 минуту для проверки результатов ремонта. Если неисправность не появляется, то диагностика на этом заканчивается.
5 При необходимости, заменить датчик воды в топливе.
Назад к содержимому
