Топливная система ЯМЗ Common Rail System (CRS)

Топливная система аккумуляторного типа – Common Rail System (CRS) с электронным управлением подачей топлива производства фирмы Robert Bosch (Германия).
CRS BOSCH с электронным блоком управления обеспечивает:
• точную дозировку цикловой подачи топлива для каждого рабочего режима;
• регулировку углов опережения впрыска топлива в зависимости от оборотов, нагрузки, температуры;
• легкий пуск двигателя с минимальным выбросом вредных веществ в атмосферу при любых температурных условиях;
• корректировку процесса топливоподачи в зависимости от условий окружающей среды с целью снижения выбросов вредных веществ;
• совместимость с электронным блоком управления автомобиля (ABS, ASR, круиз-контроль и др.).
Топливная система работает следующим образом: топливо из топливного бака через фильтр-отстойник грубой очистки и охладитель электронного блока управления засасывается топливоподкачивающим насосом и под давлением 700…800 кПа (7…8 кгс/см2) подается в фильтр тонкой очистки с очень высокой степенью очистки, так как система «Common Rail» более чувствительна к загрязнению, чем системы с обычным плунжерным топливным насосом. Далее топливо поступает в топливный насос высокого давления, который имеет две секции, каждая из которых запитывается через дозирующее усторйство с электроклапаном. Из топливного насоса топливо под давлением поступает в общий топливопровод – накопитель (рампу) и далее по индивидуальному топливопроводу подводится к каждой форсунке.
Форсунки подают топливо под давлением в камеру сгорания, продолжительность впрыскивания определяется длительностью электрического импульса от электронного блока управления двигателя. Пиковый электроимпульс на форсунку характеризуется напряжением до 80В и током 20А. Впрыскивание топлива осуществляется ступенчато:
− пилотный впрыск (1…3 %) при ранних углах опережения для снижения шума двигателя ;
− основной впрыск (94…96 %);
− дополнительный впрыск после основного для снижения дымности отработавших газов (1…5 %).
Баланс впрыскиваемого топлива для указанных впрысков определяется режимом работы двигателя.
Электроклапаны позволяют регулировать давление топлива, поступающего в надплунжерное пространство топливного насоса.
В штуцерах рампы на входе в трубопроводы высокого давления находятся гидравлические ограничители расхода топлива (по одному на каждый цилиндр), которые перекрывают подачу топлива в форсунки при превышении заданной длительности впрыска (например, засорение форсунки). После устранения отказа форсунки нормальная работоспособность ограничителя восстанавливается автоматически.
Датчики, расположенные на двигателе, передают информацию на электронный блок управления о работе систем. Электронный блок управления использует эту информацию для управления впрыском и подачи сигнала о работе других систем на приборный щиток и управления исполнительными механизмами, обеспечивающими работу двигателя. Эта информация поступает от следующих датчиков:
− датчик давления топлива в рампе;
− датчик угла поворота кулачкового вала топливного насоса;
− датчик температуры и давления надувочного воздуха;
− датчик частоты вращения коленчатого вала (на картере маховика);
− датчик дозирующего устройства топливного насоса;
− датчик давления масла;
− датчик температуры охлаждающей жидкости;
− датчик температуры и давления топлива;
− датчик засорения фильтров тонкой очистки топлива;
− датчик режима работы вентилятора.
ВНИМАНИЕ! ТОПЛИВНАЯ АППАРАТУРА, КРОМЕ ФОРСУНОК, НЕ ПОДЛЕЖИТ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ. В СЛУЧАЕ ОБНАРУЖЕНИЯ ЛЮБЫХ НЕИСПРАВНОСТЕЙ ПО ТОПЛИВНОЙ АППАРАТУРЕ, А ТАКЖЕ ДЛЯ РЕГУЛИРОВКИ ФОРСУНОК, НЕОБХОДИМО ОБРАЩАТЬСЯ НА СЕРВИСНЫЕ СТАНЦИИ.

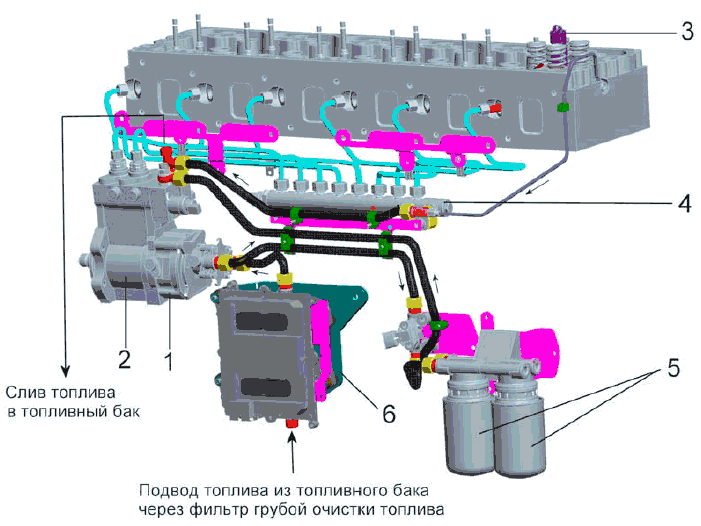

1 – топливоподкачи-вающий насос;
2 – топливный насос;
3 – форсунка;
4 – рампа;
5 – фильтр тонкой очистки топ-лива;
6 – охладитель электронного блока управления
