Электросхема комбинации приборов INS Mercedes Actros

- Цветовая маркировка проводов -
- bl         Синий
- br         Коричневый
- ge        Жёлтый
- gn        Зелёный
- gr        Серый
- rs         Розовый
- rt         Красный
- sw       Чёрный
- vi         Фиолетовый
- ws        Белый
- tk         Бирюзовый (бензин)
- or        Оранжевый
- tr         Световое табло

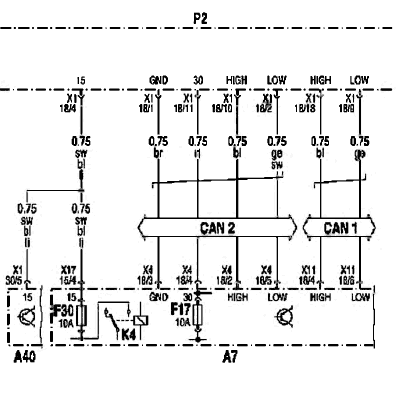

Электропитание на блоке управления INS комбинация приборов

- А7: Блок управления Базовый модуль GM
- А40: Блок управления SRS система удержания пассажиров
- К4: Реле 'Клемма 15'
- Р2: INS комбинация приборов

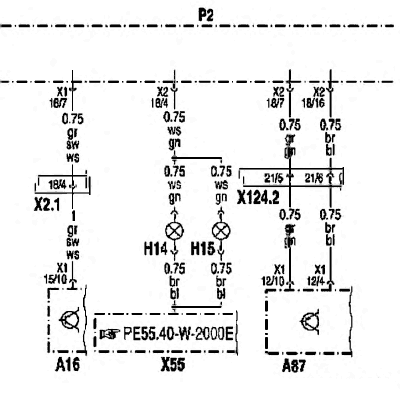

Фрагмент электросхемы

- А1б: Блок управления GS управление переключением передач
- А87: Блок управления TEL телефон
- Н14: Контрольная лампа 'Борт грузовой платформы 1'
- Н15: Контрольная лампа 'Борт грузовой платформы 2'
- Р2: INS комбинация приборов
- Х2.1: Штекерное соединение Х2.1 на плате штекеров 'Кабина водителя-шасси'
- Х124.2: Штекерное соединение 'Крыша' со стороны водителя

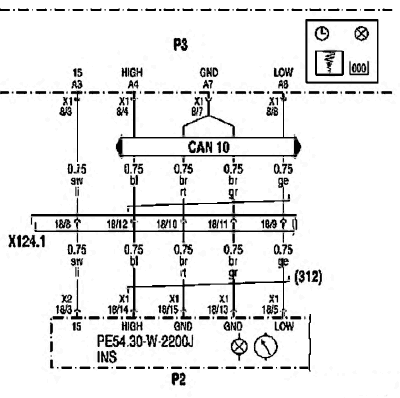

Фрагмент электросхемы

- Р2: INS комбинация приборов
- РЗ: TCO тахограф
- Х124.1: Штекерное соединение 'Крыша' со стороны водителя

Фрагмент электросхемы

- АЗ: Блок управления FR система управления движением
- G2: Генератор
- Р2: INS комбинация приборов
- Х2.1: Штекерное соединение Х2.1 на плате штекеров 'Кабина водителя-шасси'
