Электросхема водяного отопителя Hydronic MAN

Краткий обзор Hydronic D5W SC с TRS

  • A100  Центральная электрическая сеть
  • A494  Дополнительный водяной отопитель
  • A625  Орган управления дополнительного водяного отопителя
  • F284  Предохранитель дополнительного отопителя
  • M180  Дозировочный насос 2 дополнительного отопителя
  • V188  Диодная группа из 8 диодов для прерывателя аккумуляторной батареи
  • X1644  Точка массы кабины рядом с центральной электрической сетью
  • X2170  Штекерное соединение — Отключение TRS водяного обогрева
  • X2184  Штекерное соединение в кабине — устройство дополнительного водяного отопителя
  • X2185  Штекерное соединение — Устройство дополнительного водяного отопителя — прерыватель аккумуляторной батареи
  • X2542  Распределитель потенциалов 21-контактного провода 58000
  • X2543  Распределитель потенциалов 21-контактного провода 30006
  • X2544  Распределитель потенциалов 21-контактного К-провода

  • 1  Дизель
  • 2  Водяной насос
  • 3  Штифт свечи накаливания
  • 4  Датчик перегрева
  • 5  Датчик регулировки
  • 6  Датчик пламени
  • 7  Блок управления

  • E6  Место установки сектора центральной электрической сети
  • F1  Место установки средней части
  • F5  Место установки передка внутри справа
  • R1  Место установки передней части рамы

Краткий обзор Hydronic D5W SC без TRS

  • A100  Центральная электрическая сеть
  • A494  Дополнительный водяной отопитель
  • A625  Орган управления дополнительного водяного отопителя
  • F284  Предохранитель дополнительного отопителя
  • M180  Дозировочный насос 2 дополнительного отопителя
  • V188  Диодная группа из 8 диодов для прерывателя аккумуляторной батареи
  • X1644  Точка массы кабины рядом с центральной электрической сетью
  • X2184  Штекерное соединение в кабине — устройство дополнительного водяного отопителя
  • X2185  Штекерное соединение — Устройство дополнительного водяного отопителя — прерыватель аккумуляторной батареи
  • X2542  Распределитель потенциалов 21-контактного провода 58000
  • X2543  Распределитель потенциалов 21-контактного провода 30006
  • X2544  Распределитель потенциалов 21-контактного К-провода

  • 1  Дизель
  • 2  Водяной насос
  • 3  Штифт свечи накаливания
  • 4  Датчик перегрева
  • 5  Датчик регулировки
  • 6  Датчик пламени
  • 7  Блок управления

  • E6  Место установки сектора центральной электрической сети
  • F1  Место установки средней части
  • F5  Место установки передка внутри справа
  • R1  Место установки передней части рамы

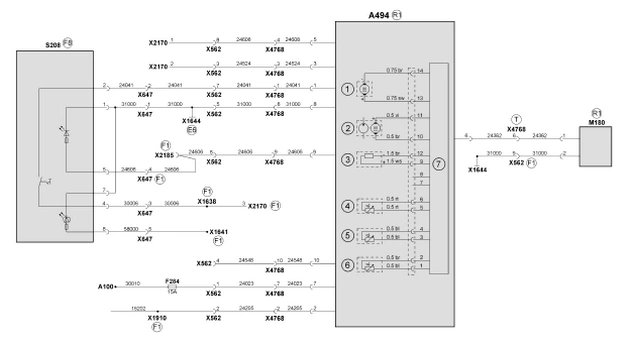

Краткий обзор Hydronic D5W SC с S208 и TRS

  • A100  Центральная электрическая сеть
  • A494  Дополнительный водяной отопитель
  • F284  Предохранитель дополнительного отопителя
  • M180  Дозировочный насос 2 дополнительного отопителя
  • S208  Выключатель дополнительного отопителя
  • X562  Штекерное соединение — Дополнительный отопитель в кабине
  • X647  Штекерное соединение — Дополнительный отопитель — выключатель
  • X1638  Паяное соединение провода 30006
  • X1641  Паяное соединение провода 58000
  • X1644  Точка массы кабины рядом с центральной электрической сетью
  • X1910  Спай K-KWP2 (SA)
  • X2170  Штекерное соединение — Отключение TRS водяного обогрева
  • X2185  Штекерное соединение — Устройство дополнительного водяного отопителя — прерыватель аккумуляторной батареи
  • X4768  Штекерное соединение — Дополнительный отопитель — подставка радиатора

  • 1  Дизель
  • 2  Водяной насос
  • 3  Штифт свечи накаливания
  • 4  Датчик перегрева
  • 5  Датчик регулировки
  • 6  Датчик пламени
  • 7  Блок управления

  • E6  Место установки сектора центральной электрической сети
  • F1  Место установки средней части
  • F8  Консоль коробки передач
  • R1  Место установки передней части рамы
  • T  Несущий каркас позади кабины

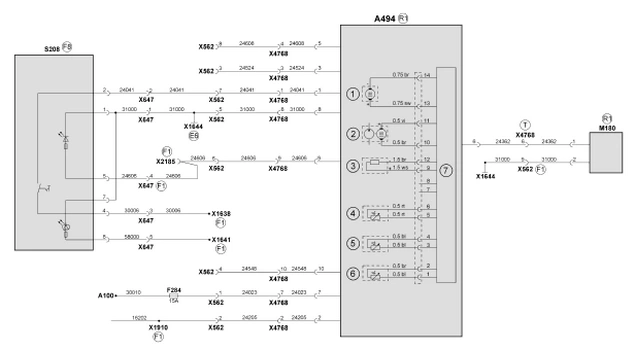

Краткий обзор Hydronic D5W SC с S208 без TRS

  • A100  Центральная электрическая сеть
  • A494  Дополнительный водяной отопитель
  • F284  Предохранитель дополнительного отопителя
  • M180  Дозировочный насос 2 дополнительного отопителя
  • S208  Выключатель дополнительного отопителя
  • X562  Штекерное соединение — Дополнительный отопитель в кабине
  • X647  Штекерное соединение — Дополнительный отопитель — выключатель
  • X1638  Паяное соединение провода 30006
  • X1641  Паяное соединение провода 58000
  • X1644  Точка массы кабины рядом с центральной электрической сетью
  • X1910  Спай K-KWP2 (SA)
  • X2185  Штекерное соединение — Устройство дополнительного водяного отопителя — прерыватель аккумуляторной батареи
  • X4768  Штекерное соединение — Дополнительный отопитель — подставка радиатора

  • 1  Дизель
  • 2  Водяной насос
  • 3  Штифт свечи накаливания
  • 4  Датчик перегрева
  • 5  Датчик регулировки
  • 6  Датчик пламени
  • 7  Блок управления

  • E6  Место установки сектора центральной электрической сети
  • F1  Место установки средней части
  • F8  Консоль коробки передач
  • R1  Место установки передней части рамы
  • T  Несущий каркас позади кабины
