Электросхемы EDC MS 5 MAN

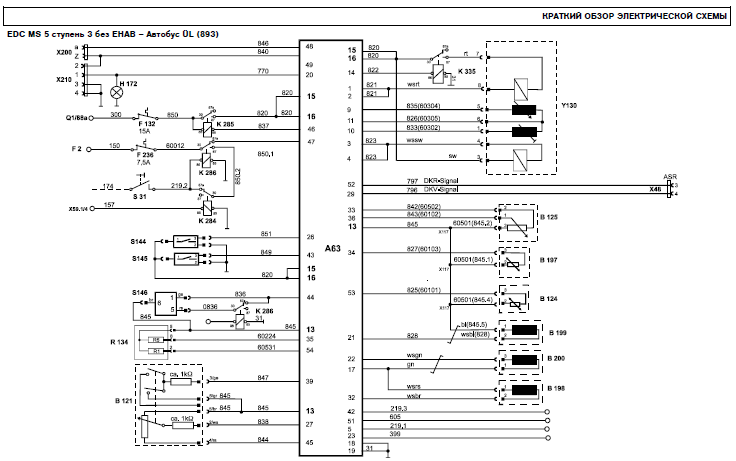

EDC MS 5 ступень 3 – без EHAB Автобус UL (893)

  • A63 Блок управления EDC
  • B199 Первичный датчик частоты вращения
  • B198 Датчик движения иглы
  • B121 Педальный датчик
  • B200 Вспомогательный датчик числа оборотов
  • B197 Датчик температуры топлива
  • B124 Датчик температуры охлаждающей жидкости
  • B125 Датчик давления наддува
  • F2 Предохранитель 100 A в аккумуляторном отсеке
  • F132 Автомат защиты 15 A в параллельной коммутационной плате (кл. 30)
  • F236 Автомат защиты 8 A в основной коммутационной плате (кл. 15)
  • H172 Контрольная лампа EDC
  • K284 Реле стартерной системы
  • K285 Реле электропитания кл. 30 (главное реле)
  • K286 Реле останова двигателя и электропитания кл. 15
  • K327 Реле сокращения газа при движении задним ходом
  • K335 Реле резервного отключения
  • Q1 Основной электрический выключатель аккумулятора
  • R134 Группа резисторов
  • S144 Выключатель на приближение педали сцепления
  • S145 Выключатель на приближение педали тормоза
  • S146 Переключатель на рулевой колонке (элемент управления),
  • система регулирования скорости
  • X48 Корпус штекера 4-пол. (разъем блока управления ABS/ASR)
  • X59.1 Штекерное соединение 22-пол. параллельной коммутационной платы
  • X200 Штекерное соединение 37-пол. (разъем диагностики MAN-cats)
  • X210 Штекерное соединение 4-пол. MOT (разъем запроса мигающего кода)
  • Y130 Регулятор в ТНВД

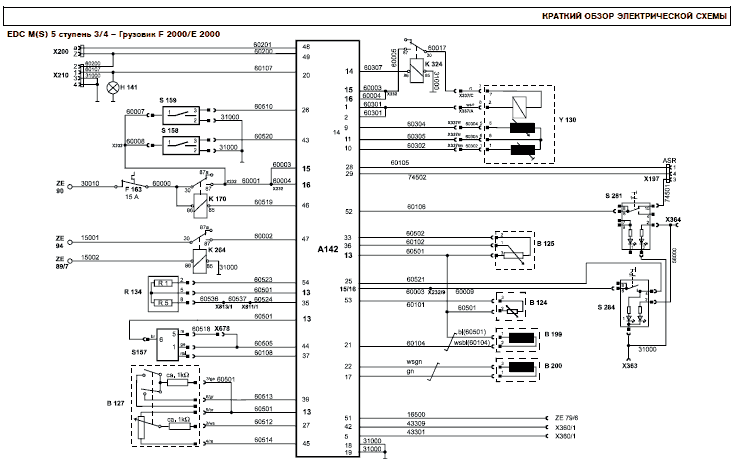

EDC M(S) 5 ступень 3/4 Грузовик F 2000/E 2000

  • A142 Блок управления EDC
  • B124 Датчик температуры воды
  • B125 Датчик давления наддува
  • B127 Педальный датчик EDC
  • B197 Датчик температуры топлива
  • B200 Вспомогательный датчик числа оборотов
  • F163 Предохранитель EDC
  • H141 Контрольная лампа EDC
  • K170 Реле электропитания EDC кл. 30
  • K264 Реле электропитания EDC кл. 15
  • K324 Реле резервного отключения
  • R134 Группа резисторов EDC
  • S157 Переключатель на рулевой колонке (элемент управления) режима Темпомат/регулятора частоты вращения
  • S158 Выключатель на приближение педали тормоза
  • S159 Выключатель на приближение педали сцепления
  • S281 Кнопка отключения ASR
  • S284 Выключатель FGR/FGB
  • X197 Штекерное соединение 4-пол. ASR
  • X200 Центральная диагностическая розетка 37-пол.
  • X210 Штекерное соединение 4-пол. диагностики (запрос мигающего кода)
  • X232 Штекерный распределитель 14-пол. кабель 60001
  • X337 Штекерное соединение 35-пол. кабина – двигатель
  • X363 Штекерный распределитель 14-пол. кабель 31000
  • X364 Штекерный распределитель 14-полюсный – кабель 58000
  • X678 Штекерное соединение 1-пол. отключения Темпомат
  • X811 Штекерное соединение 2-пол. отключения Темпомат
  • X813 Штекерное соединение 2-пол. ограничения момента
  • Y130 Регулятор ТНВД

EDC MS 5 ступень 5 Грузовик F 2000/E 2000

  • A142 Блок управления EDC
  • B123 Датчик температуры наддувочного воздуха
  • B124 Датчик температуры охлаждающей жидкости
  • B125 Датчик давления наддува
  • B127 Педальный датчик EDC
  • B197 Датчик температуры топлива
  • B198 Датчик движения иглы
  • B199 Первичный датчик частоты вращения
  • B200 Вспомогательный датчик числа оборотов
  • F163 Предохранитель EDC
  • H141 Контрольная лампа EDC
  • K170 Реле электропитания EDC кл. 30
  • K264 Реле электропитания EDC кл. 15
  • K324 Реле резервного отключения
  • R134 Группа резисторов EDC
  • S157 Переключатель на рулевой колонке режима Темпомат/регулятора частоты вращения
  • S158 Выключатель на приближение педали тормоза
  • S159 Выключатель на приближение педали сцепления
  • S281 Кнопка отключения ASR
  • S284 Выключатель FGR/FGB
  • X197 Штекерное соединение 4-пол. ASR
  • X200 Центральная диагностическая розетка 37-пол.
  • X210 Штекерное соединение 4-пол. диагностики (запрос мигающего кода)
  • X337 Штекерное соединение 37-пол. кабина – двигатель
  • X360 Штекерное соединение 1-пол. моторного тормоза
  • X834 Штекерное соединение 6-пол. разъема ZDR 1 (красный)
  • X1001 Штекерное соединение 3-пол. шины данных CAN
  • X1845 Штекерное соединение 1-пол. адаптации встроенного тормоза-замедлителя
  • Y130 Регулятор ТНВД
  • Y280 Регулятор рециркуляции ОГ (AGR)

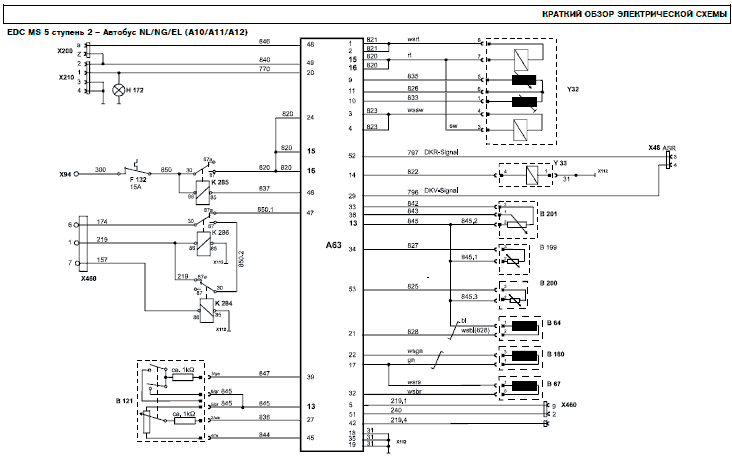

EDC MS 5 ступень 2 Автобус NL/NG/EL (A10/A11/A12)

  • A63 Блок управления EDC
  • B64 Первичный датчик частоты вращения
  • B67 Датчик движения иглы
  • B121 Педальный датчик
  • B180 Вспомогательный датчик частоты вращения
  • B199 Датчик температуры топлива
  • B200 Датчик температуры воды
  • B201 Датчик давления наддува
  • F132 Автомат защиты 15 A в параллельной коммутационной плате (кл. 30)
  • H172 Контрольная лампа EDC
  • K284 Реле стартерной системы
  • K285 Реле электропитания кл. 30 (главное реле)
  • K286 Реле останова двигателя и электропитания кл. 15
  • X48 Корпус штекера 4-пол. (разъем блока управления ABS/ASR)
  • X94 Клеммник параллельной коммутационной платы
  • X112 Точка массы приборной платы
  • X200 Штекерное соединение 37-пол. (разъем диагностики MAN-cats)
  • X210 Штекерное соединение 4-пол. MOT (разъем запроса мигающего кода)
  • X460 Штекерное соединение 9-пол. основная коммутационная плата – система управления коробкой передач
  • Y32 Регулятор в ТНВД
  • Y33 Электрогидравлический блокиратор EHAB

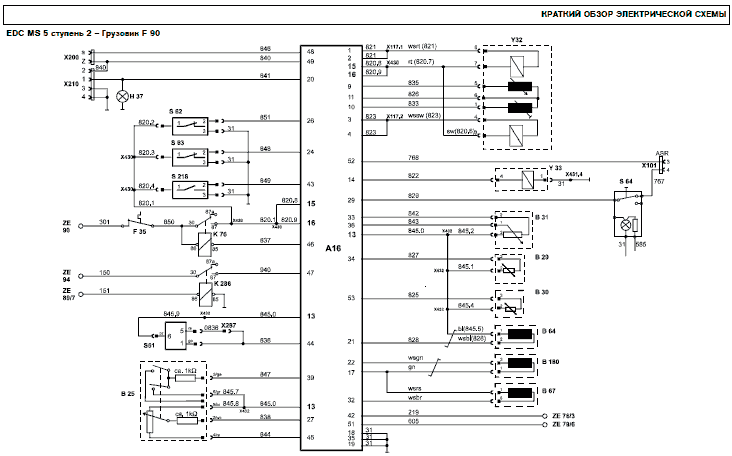

EDC MS 5 ступень 2 Грузовик F 90

  • A16 Блок управления EDC
  • B25 Педальный датчик
  • B29 Датчик температуры топлива
  • B30 Датчик температуры воды
  • B31 Датчик давления наддува
  • B64 Первичный датчик частоты вращения
  • B67 Датчик движения иглы
  • B180 Вспомогательный датчик частоты вращения
  • F35 Автомат защиты 15 A
  • H37 Контрольная лампа EDC
  • K76 Реле электропитания кл. 30 (главное реле)
  • K286 Реле электропитания кл. 15
  • S61 Переключатель на рулевой колонке (элемент управления),
  • система регулирования скорости
  • S62 Выключатель на приближение на педали сцепления
  • S63 Выключатель на приближение на педали тормоза
  • S64 Кнопка отключения ASR
  • X32 Штекерный распределитель подсветки приборной панели
  • X101 Штекерное соединение 4-пол. (разъем блока управления ABS/ASR)
  • X117.1 Штекерное соединение 2-пол. для кабеля 821
  • X117.2 Штекерное соединение 2-пол. для кабеля 823
  • X200 Штекерное соединение 37-пол. (разъем диагностики MAN-cats)
  • X210 Штекерное соединение 4-пол. MOT (разъем запроса мигающего кода)
  • X287 Штекерное соединение 1-пол. (разъем отключения системы регулирования скорости тормозом-замедлителем)
  • X430 Штекерный распределитель 14-пол. для кабеля 820
  • X431 Штекерный распределитель 14-пол. для кабеля 31
  • X432 Штекерный распределитель 14-пол. для кабеля 845
  • Y32 Регулятор в ТНВД
  • Y33 Электрогидравлический блокиратор EHAB

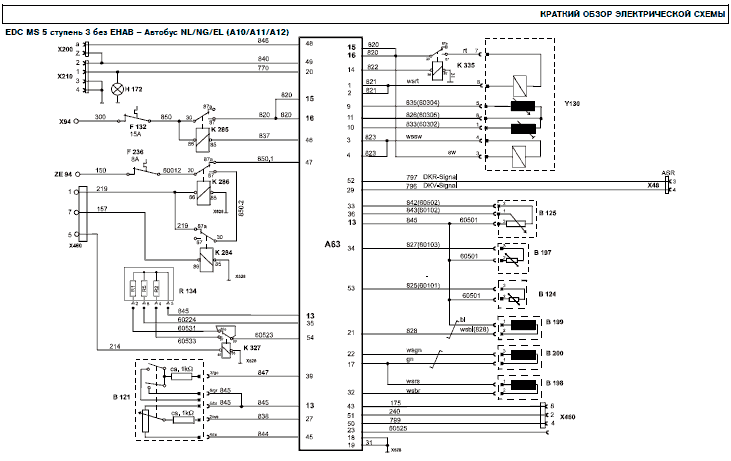

EDC MS 5 ступень 3 – без EHAB Автобус NL/NG/EL (A10/A11/A12)

  • A63 Блок управления EDC
  • B199 Первичный датчик частоты вращения
  • B198 Датчик движения иглы
  • B121 Педальный датчик
  • B200 Вспомогательный датчик числа оборотов
  • B197 Датчик температуры топлива
  • B124 Датчик температуры охлаждающей жидкости
  • B125 Датчик давления наддува
  • F132 Автомат защиты 15 A в параллельной коммутационной плате (кл. 30)
  • F236 Автомат защиты 8 A в основной коммутационной плате (кл. 15)
  • H172 Контрольная лампа EDC
  • K284 Реле стартерной системы
  • K285 Реле электропитания кл. 30 (главное реле)
  • K286 Реле останова двигателя и электропитания кл. 15
  • K327 Реле сокращения газа при движении задним ходом
  • K335 Реле резервного отключения
  • R134 Группа резисторов
  • X48 Корпус штекера 4-пол. (разъем блока управления ABS/ASR)
  • X94 Клеммник параллельной коммутационной платы
  • X200 Штекерное соединение 37-пол. (разъем диагностики MAN-cats)
  • X210 Штекерное соединение 4-пол. MOT (разъем запроса мигающего кода)
  • X460 Штекерное соединение 9-пол. основная коммутационная плата – система управления коробкой передач
  • X528 Точка массы EDC
  • Y130 Регулятор в ТНВД

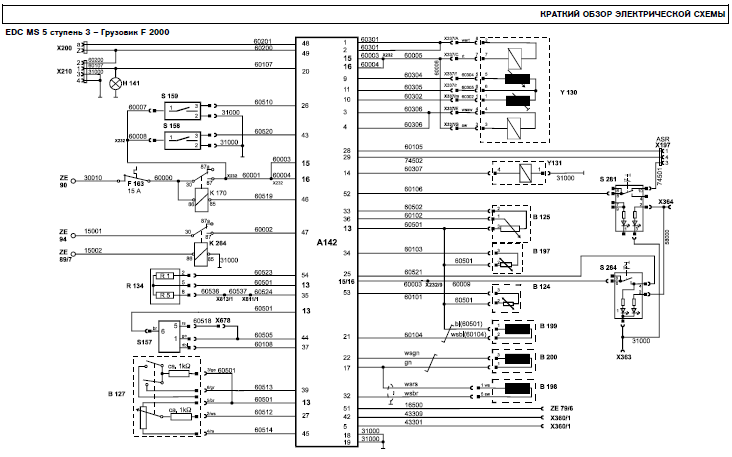

EDC MS 5 ступень 3 Грузовик F 2000

  • A142 Блок управления EDC
  • B124 Датчик температуры воды
  • B125 Датчик давления наддува
  • B127 Педальный датчик EDC
  • B197 Датчик температуры топлива
  • B198 Датчик движения иглы
  • B199 Первичный датчик частоты вращения
  • B200 Вспомогательный датчик числа оборотов
  • F163 Предохранитель EDC
  • H141 Контрольная лампа EDC
  • K170 Реле электропитания EDC кл. 30
  • K264 Реле электропитания EDC кл. 15
  • R134 Группа резисторов EDC
  • S157 Переключатель на рулевой колонке режима Темпомат/регулятора частоты вращения
  • S158 Выключатель на приближение педали тормоза
  • S159 Выключатель на приближение педали сцепления
  • S281 Кнопка отключения ASR
  • S284 Выключатель FGR/FGB
  • X197 Штекерное соединение 4-пол. ASR
  • X200 Центральная диагностическая розетка 37-пол.
  • X210 Штекерное соединение 4-пол. диагностики (запрос мигающего кода)
  • X232 Штекерный распределитель 14-пол. кабель 60001
  • X337 Штекерное соединение 35-пол. кабина – двигатель
  • X360 Штекерное соединение 1-пол., моторный тормоз для прицепа
  • X363 Штекерный распределитель 14-пол. кабель 31000
  • X364 Штекерный распределитель 14-пол. кабель 58000
  • X678 Штекерное соединение 1-пол. отключения режима Темпомат
  • X811 Штекерное соединение 2-пол. отключения режима Темпомат
  • X813 Штекерное соединение 2-пол. ограничения момента
  • Y130 Регулятор ТНВД
  • Y131 Электрогидравлический блокиратор EHAB
