Расположение компонентов NLR, NMR, NNR, NPR/S, NQR
ISUZU серии "N"

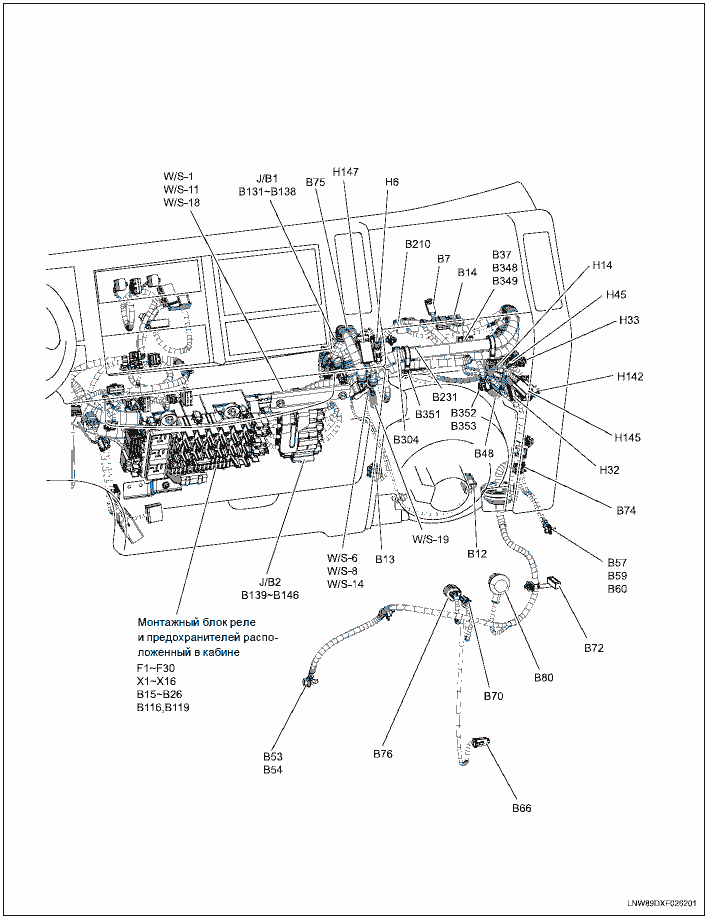

Жгут проводов кабины (1/2)

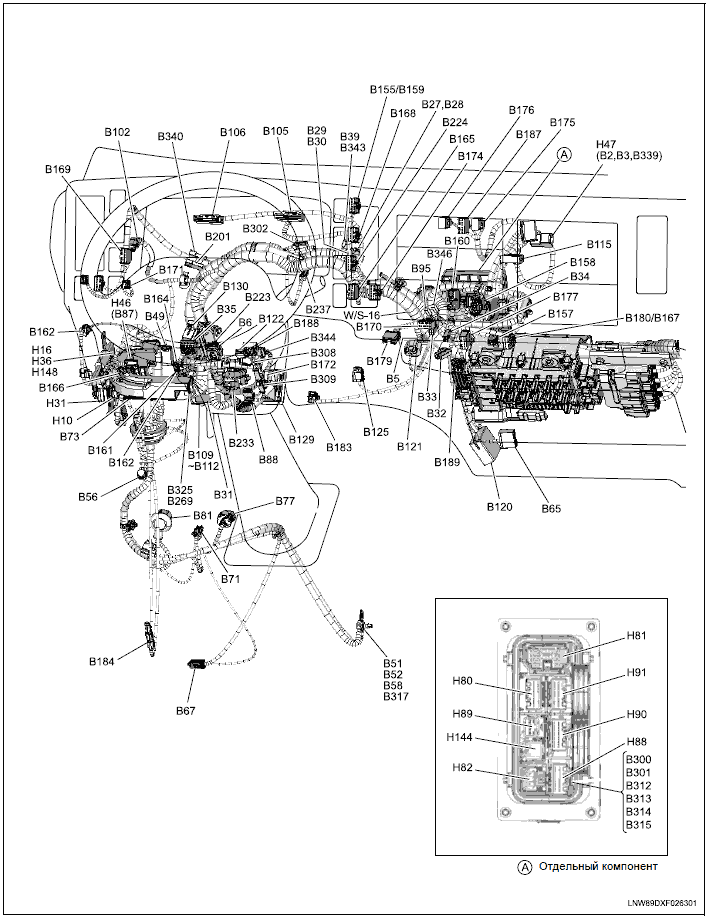

Жгут проводов кабины (2/2 )

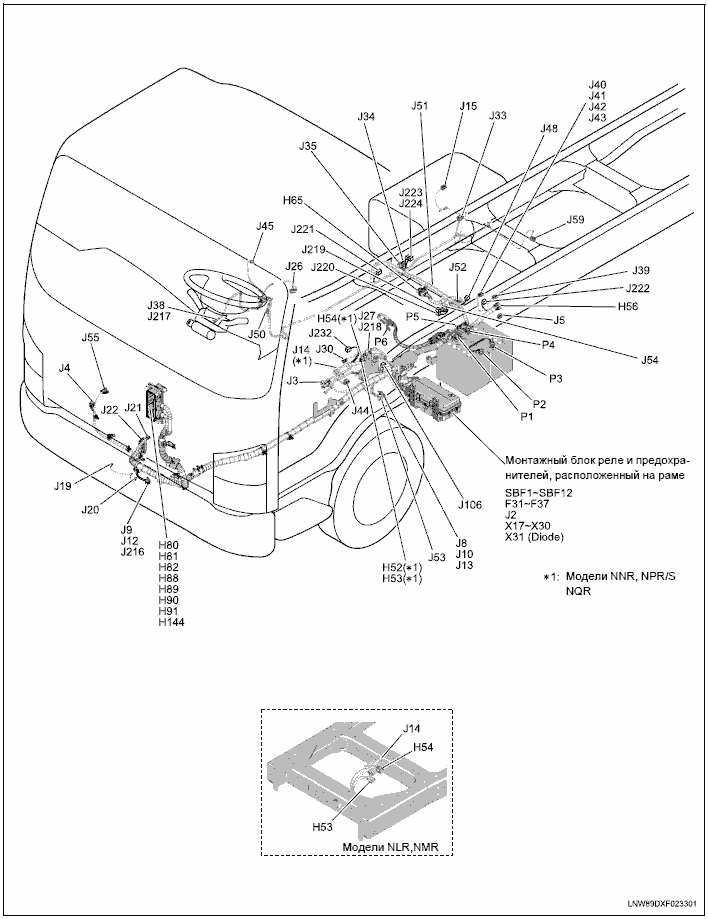

- F35 –
- F36 Запасной предохранитель АКБ
- F37 Предохранитель системы кондиционирования
- H80 Основной жгут проводов – Жгут проводовvрамы
- H81 Основной жгут проводов – Жгут проводов рамы
- H82 Основной жгут проводов – Жгут проводов рамы
- H88 Жгут проводов дополнительного оборудования – Жгут проводов рамы
- H89 Жгут проводов дополнительного оборудования – Жгут проводов рамы
- H90 Жгут проводов дополнительного оборудования – Жгут проводов рамы
- H91 Жгут проводов дополнительного оборудования – Жгут проводов рамы
- H52 Жгут проводов рамы – Жгут проводов двигателя (4HK1)
- H53 Жгут проводов рамы – Жгут проводов двигателя (4HK1)
- H53 Жгут проводов рамы – Жгут проводов двигателя (4JJ1)
- H54 Жгут проводов рамы – Жгут проводов двигателя (4JJ1)
- H56 Жгут проводов рамы – Задний жгут проводов рамы
- H65 Жгут проводов рамы – Жгут проводов трансмиссии
- H144 Жгут проводов дополнительного оборудования – Жгут проводов рамы
- J2 Монтажный блок реле и предохранителей, установленный на раме
- J3 Компрессор холодильной установки
- J4 Электромотор вентилятора конденсера
- J5 Электромагнитный клапан механизма отбора мощности
- J8 Рама (в центре)
- J9 Рама (спереди-в центре)
- J10 Рама (в центре)
- J12 Рама (спереди в центре)
- J13 Рама (в центре)
- J14 ECM
- J15 Модуль топливного бака
- J19 Левый звуковой сигнал
- J20 Правый звуковой сигнал
- J21 Клапан системы HSA
- J22 EHCU
- J26 Электромагнитный клапан вспомогательной тормозной системы
- J27 Боковой габаритный огонь
- J30 Понижающий резистор
- J33 Дифференциальный манометр
- J34 Датчик температура отработавших газов 1
- J35 Датчик температуры отработавших газов 2
- J38 Датчик массового расхода воздуха и температуры воздуха на впуске (EURO4)
- J39 Датчик положения механизма отбора мощности
- J40 Сервисный контакт (АКБ)
- J41 Сервисный контакт (звуковой сигнал)
- J42 Сервисный контакт (левый указатель поворота)
- J43 Сервисный контакт (правый указатель поворота)
- J44 Колесный датчик скорости (левое переднее колесо)
- J45 Колесный датчик скорости (левое переднее колесо)
- J48 Датчик скорости
- J50 Датчик воздухоочистителя
- J51 Выключатель заднего хода (механическая коробка передач)
- J52 Датчик включения нейтральной передачи (механическая коробка передач)
- J54 Выключатель электромагнитного клапана механизма отбора мощности (механическая коробка передач)
- J55 Трехходовый датчик давления
- J59 Электромагнитный клапан заслонки выпускного тракта
- J106 Гидроаккумулятор гидравлического усилителя тормозов (HBB)
- J216 Рама (спереди-в центре) ("масса")
- J217 Датчик температуры воздуха на впуске (EURO2-3, 4HK1)
- J217 Датчик температуры воздуха на впуске (EURO2-3, 4JJ1)
- J218 Боковые габаритные огни
- J219 Индикатор выключателя 4WD
- J220 Выключатель повышающего ряда передаточных отношений трансмиссии
- J221 Боковой указатель поворота (правый)
- J222 Боковой указатель поворота (левый)
- J223 Передаточный механизм VSV
- J224 Передаточный механизм VSV высокое/низкое
- J232 Электромагнитный клапан дроссельной заслонки (4HK1,EURO2-3)
- P1 "+" АКБ
- P2 "–" АКБ
- P3 "+" АКБ
- P4 "–" АКБ
- P5 АКБ (Рама)
- P6 Стартер
- SBF1 Плавкая вставка ECM
- SBF2 Правкая вставка стартера
- SBF3 –
- SBF4 Плавкая вставка системы предпускового подогрева
- SBF5 Плавкая вставка выключателя 2 стартера
- SBF6 Плавкая вставка выключателя 1 стартера
- SBF7 Плавкая вставка роботизированной коробки передач
- SBF8 Плавкая вставка фар
- SBF9 –
- SBF10 Плавкая вставка стеклоочистителя и системы кондиционирования
- SBF11 Плавкая вставка системы антиблокировки тормозов (ABS)
- SBF12 Плавкая вставка монтажного блока реле и предохранителей, расположенного в кабине
- X17 Реле стартера
- X18 Главное реле ECM
- X19 Реле системы предпускового подогрева (свечей накаливания)
- X20 Реле электромагнитной муфты
- X21 Реле вентилятора конденсера
- X22 Реле отключения стартера
- X23 Реле габаритных огней (4HK1,EURO4)
- X23 Реле вспомогательной тормозной системы (4HK1,EURO2-3)
- X24 Реле переключения передач
- X26 Реле 4WD (4HK1)
- X28 Реле включения повышающего ряда передаточных отношений трансмиссии (4HK1)
- X30 Реле габаритных оней (Marker Light) (4HK1,EURO2-3)
- X31 Диод 4

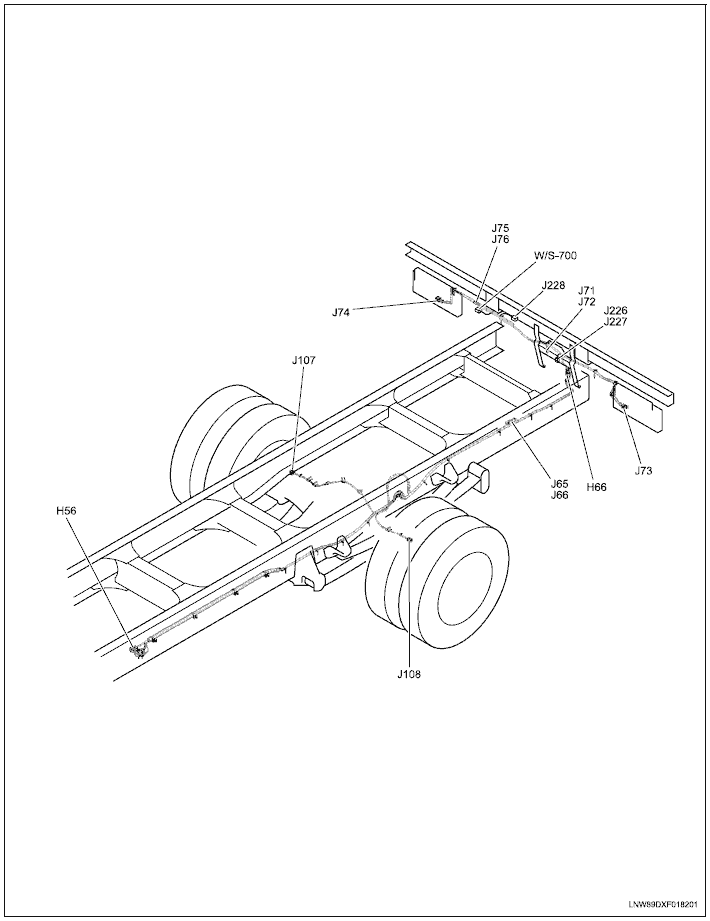

- H56 Жгут проводов рамы – Жгут проводов рамы
- H66 Жгут проводов рамы –Задний Жгут проводов рамы
- J65 Задний громкоговоритель (голосовое предупреждение)
- J66 Задний громкоговоритель (голосовое предупреждение)
- J71 Фонарь подсветки регистрационного знака
- J72 Фонарь подсветки регистрационного знака
- J73 Стоп-сигналы/Габаритные огни/Фонари заднего хода/Задний указатель поворота (задний левый комбинированный фонарь)
- J74 Стоп-сигналы/Габаритные онги/Фонари заднего хода/Задний указатель поворота (задний правый комбинированный фонарь)
- J75 Задний звуковой сигнал (зуммер)
- J76 Задний звуковой сигнал (зуммер)
- J226 Фонарь подсветки регистрационного знака (только для Европы)
- J227 Фонарь подсветки регистрационного знака (только для Европы)
- J228 Задние противотуманные фонари

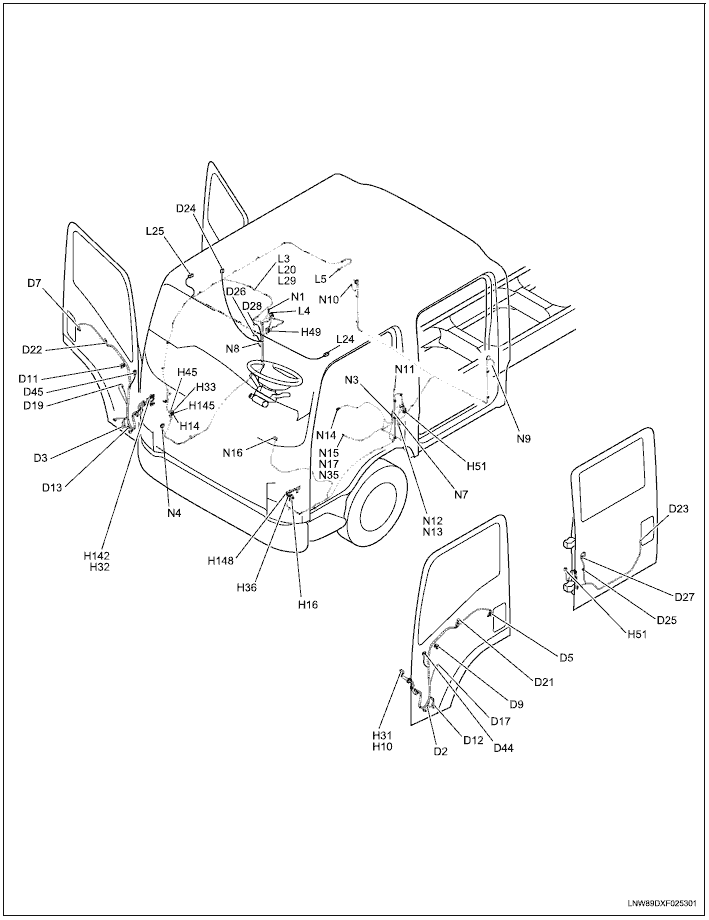

Двери, освещение кабины, напольные жгуты проводов

- D2 Фонарь подсветки дороги при повороте (левый)
- D3 Фонарь подсветки дороги при повороте (правый)
- D5 Выключатель и привод замка левой передней двери
- D7 Выключатель и привод замка левой передней двери
- D9 Электромотор стеклоподъемника левой передней двери
- D11 Электромотор стеклоподъемника правой передней двери
- D12 Боковой указатель поворота (левый)
- D13 Боковой указатель поворота (правый)
- D17 Левый громкоговоритель
- D19 Правый громкоговоритель
- D21 Переключатель стеклоподъемника передней левой двери
- D22 Переключатель стеклоподъемника передней правой двери
- D23 Привод замка задней левой двери (кабина с двумя рядами сидений)
- D24 Привод замка задней правой двери (кабина с двумя рядами сидений)
- D25 Электромотор стеклоподъемника левой задней двери (кабина с двумя рядами сидений)
- D26 Электромотор стеклоподъемника задней правой двери (кабина с двумя рядами сидений)
- D27 Выключатель стеклоподъемника задней левой двери (кабина с двумя рядами сидений)
- D28 Выключатель стеклоподъемника задней правой двери (кабина с двумя рядами сидений)
- D44 Переключатель регулировки положения левого наружного зеркала заднего вида с подогревом
- D45 Переключатель регулировки положения правого наружного зеркала заднего вида с подогревом
- H10 Жгут проводов дополнительного оборудования – Жгут проводов девой двери
- H14 Жгут проводов дополнительного оборудования – Напольный жгут проводов, проложенный с правой стороны
- H16 Жгут проводов дополнительного оборудования – Напольный жгут проводов, проложенный с левой стороны
- H31 Жгут проводов дополнительного оборудования – Жгут проводов левой двери
- H32 Основной жгут проводов – Жгут проводов правой двери
- H33 Основной жгут проводов – Напольный жгут проводов, проложенный с правой стороны
- H36 Основной жгут проводов – Напольный жгут проводов, проложенный с левой стороны
- H45 Основной жгут проводов – Жгут проводов крыши
- H49 Напольный жгут проводов, проложенный с правой стороны – Жгут проводов правой двери
- H51 Напольный жгут проводов, проложенный с левой стороны – Жгут проводов задней левой двери
- H142 Жгут проводов дополнительного оборудования – Жгут проводов правой двери
- H145 Основной жгут проводов – Напольный жгут проводов, проложенный с правой стороны
- H148 Основной жгут проводов – Напольный жгут проводов, проложенный слева
- L3 J/C-14
- L4 Освещение кабины
- L5 Задний светильник кабины (кабина с двумя рядами сидений)
- L20 J/C-3
- L24 Габаритные огни установленные на крыше 1
- L25 Габаритные огни установленные на крыше 2
- L29 J/C-23
- N1 Натяжитель ремня безопасности со стороны пассажира
- N3 Обогрев заднего стекла
- N4 Датчик сателитов
- N7 Выключатель передней левой двери
- N8 Выключатель передней правой двери (кабина с двумя рядами сидений)
- N9 Выключатель задней левой двери (кабина с двумя рядами сидений)
- N10 Выключатель задней правой двери (кабина с двумя рядами сидений)
- N11 Натяжитель ремния безопасности со стороны водителя
- N12 Выключатель передней правой двери
- N13 Выключатель передней левой двери (кабина с двумя рядами сидений)
- N14 Датчик выключатель стояночной тормозной системы
- N15 Датчик ремней безопасности
- N16 Датчик рычага переключения передач
- N17 J/C-10
- N35 J/C-28

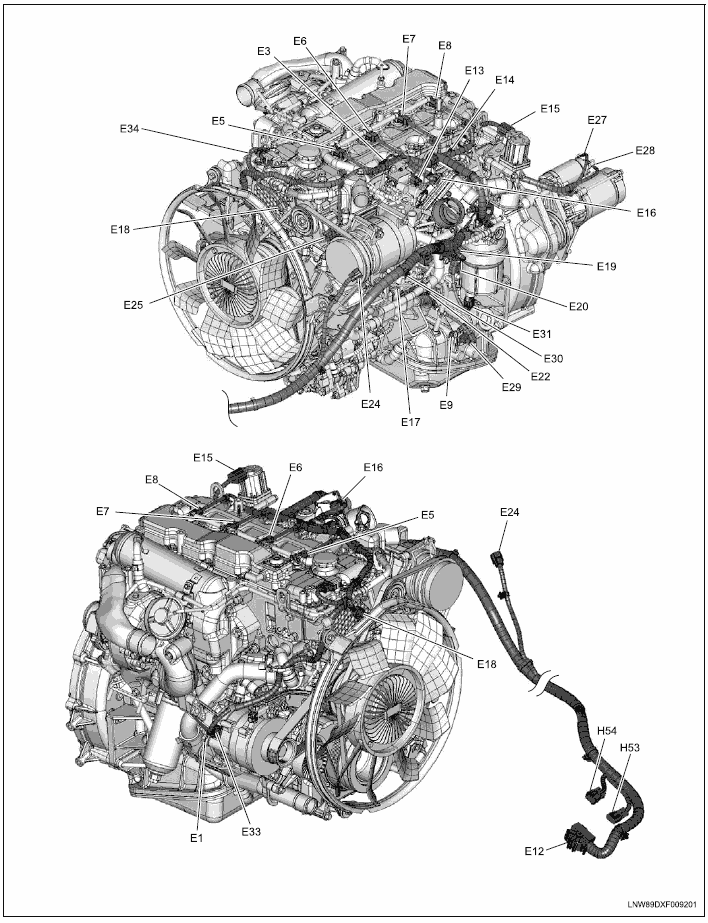

Жгут проводов двигателя (4JJ1 Европа)
- E1 Генератор переменного тока (B)
- E3 Компрессор кондиционера
- E5 Топливная форсунка цилиндра № 1
- E6 Топливная форсунка цилиндра № 2
- E7 Топливная форсунка цилиндра № 3
- E8 Топливная форсунка цилиндра № 4
- E9 Двигатель ("масса")
- E12 ECM
- E13 Электромагнитный клапан управления направляющих лопаток турбины
- E14 Свеча накаливания
- E15 Клапан EGR
- E16 Электромагнитный клапан дроссельной заслонки
- E17 Регулятор давления в топливораспределительной магистрали (FRP)
- E18 Датчик положения распределительного вала (CMP)
- E19 Датчик давления в топливораспределительной магистрали (FRP)
- E20 Датчик положения коленчатого вала (CKP)
- E22 Датчик давления топлива (FT)
- E24 Датчик давления наддува
- E25 Датчик температуры охлаждающей жидкости (ECT)
- E27 Стартер (B)
- E28 Стартер (C)
- E29 Датчик уровня масла
- E30 Датчик давления масла
- E31 Датчик водоотделителя
- E33 Генератор переменного тока (L,S)
- E34 Вакуумный датчик
- H53 Жгут проводов рамы – Жгут проводов двигателя
- H54 Жгут проводов рамы – Жгут проводов двигателя

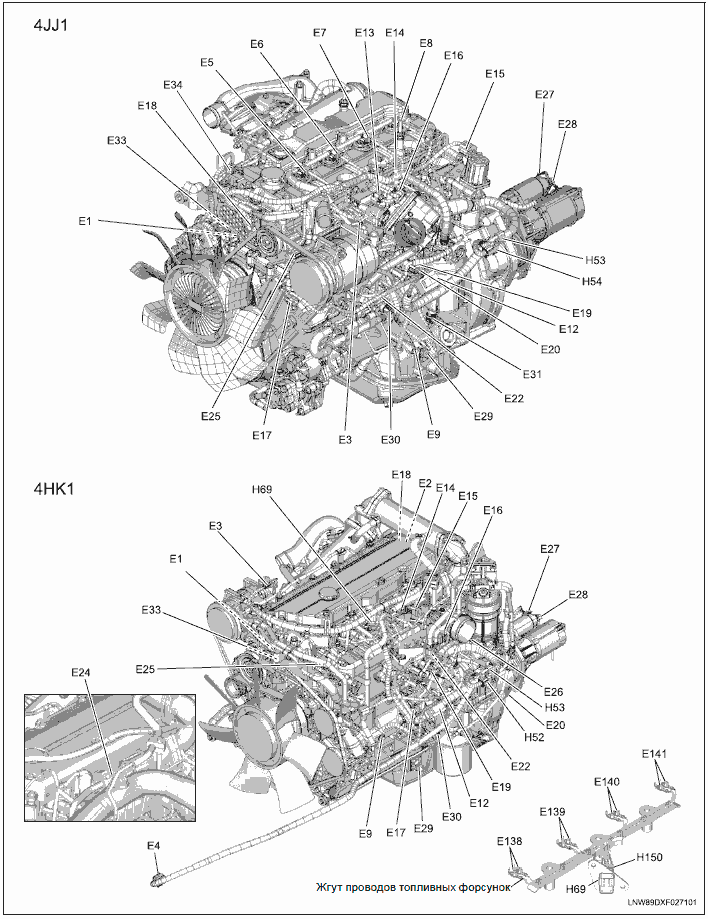

Жгут проводов двигателя (двигатели 4JJ1/4HK1)

- E1 Генератор переменного тока (B)
- E3 Реле компрессора кондиционера
- E4 Модуль управления системой VNT (4HK1)
- E5 Топливная форсунка цилиндра № 1
- E6 Топливная форсунка цилиндра № 2
- E7 Топливная форсунка цилиндра № 3
- E8 Топливная форсунка цилиндра № 4
- E9 Двигатель
- E12 ECM
- E13 Электромагнитный клапан управления направляющих лопаток турбины
- E14 Свеча накаливания
- E15 Клапан EGR
- E16 Электромагнитный клапан дроссельной заслонки
- E17 Регулятор давления в топливораспределительной магистрали (FRP)
- E18 Датчик положения распределительного вала (CMP)
- E19 Датчик давления в топливораспределительной магистрали (FRP)
- E20 Датчик положения коленчатого вала (CKP)
- E22 Датчик давления топлива (FT)
- E24 Датчик давления наддува
- E25 Датчик температуры охлаждающей жидкости (ECT)
- E26 Датчик водоотделителя (4HK1)
- E27 Стартер (B)
- E28 Стартер (C)
- E29 Датчик уровня масла
- E30 Датчик давления масла
- E31 Датчик водоотделителя (4JJ1)
- E33 Генератор переменного тока (L,S)
- E34 Вакуумный датчик (4JJ1)
- E138 Топливная форсунка цилиндра № 1 (4HK1)
- E139 Топливная форсунка цилиндра № 2 (4HK1)
- E140 Топливная форсунка цилиндра № 3 (4HK1)
- E141 Топливная форсунка цилиндра № 4 (4HK1)
- H52 Жгут проводов рамы – Жгут проводов двигателя (4HK1)
- H53 Жгут проводов рамы – Жгут проводов двигателя (4HK1)
- H53 Жгут проводов рамы – Жгут проводов двигателя (4JJ1)
- H54 Жгут проводов рамы – Жгут проводов двигателя (4JJ1)
- H69 Жгут проводов двигателя – Жгут проводов топливных форсунок (4HK1)
- H150 Жгут проводов двигателя – Жгут проводов топливных форсунок (4HK1)

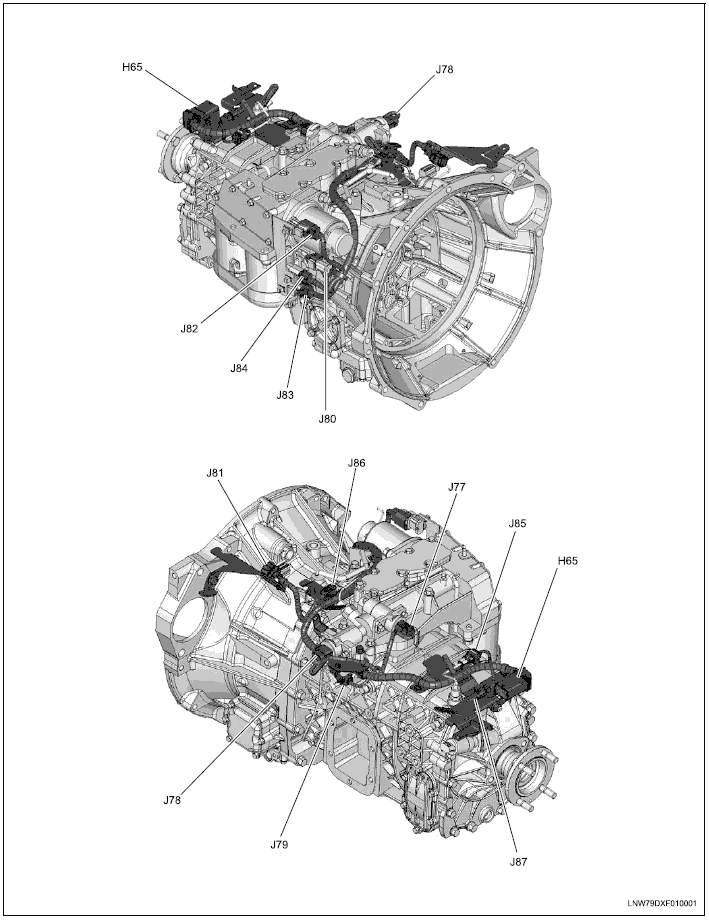

Жгут проводов трансмиссии (роботизированная коробка передач)
- H65 Жгут проводов рамы – Ж гут проводов трансмиссии
- J77 Датчик положения рычага селектора
- J78 Датчик положения рычага селектора
- J79 Датчик частоты вращения входного вала
- J80 Датчик скорости турбокомпрессора
- J81 Топливный насос в сборе
- J82 Электромагнитный клапан переключения
- J83 1-3-5 электромагнитный клапан переключения
- J84 2-4-R электромагнитный клапан переключения
- J85 Выключатель заднего хода (роботизированная коробка передач)
- J86 Датчик включения нейтральной переачи (роботизированная коробка передач)
- J87 Выключатель электромагнитного клапана механизма отбора мощности (роботизированная коробка передач)
