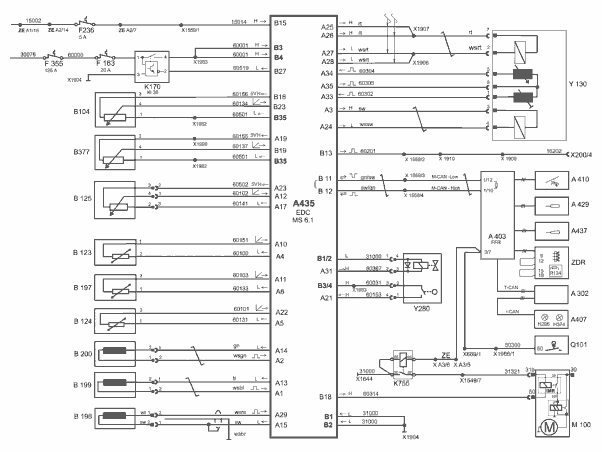

Электрическая схема EDC MS 6.1 MAN


  • A302  Центральный бортовой компьютер (ЦБК)
  • A403  Управляющий процессор автомобиля
  • A407  Приборная панель
  • A410  Педаль акселератора
  • A429  Выключатель Темпомат
  • A435  Блок управления EDC
  • A437  Сенсорный переключатель тормоза-замедлителя
  • B104  Датчик давления масла
  • B123  Датчик температуры наддувочного воздуха
  • B124  Датчик температуры охлаждающей жидкости
  • B125  Датчик давления наддува
  • B197  Датчик температуры топлива
  • B198  Датчик движения иглы
  • B199  Датчик частоты вращения
  • B200  Вспомогательный датчик частоты вращения
  • B377  Датчик давления топлива
  • F163  Предохранитель регулировки двигателя (кл. 30)
  • F236  Предохранитель регулировки двигателя (кл. 15)
  • F355  Главный предохранитель 30-2
  • H296  Контрольная лампа EDC
  • H374  Контрольная лампа загрязнения воздушного фильтра
  • K170  Главное реле
  • K755  Реле управления стартером
  • M100  Стартер
  • Q101  Выключатель стартера
  • R134  Группа резисторов
  • X200  Разъем диагностики MAN-cats (ISO К-кабель)
  • X669  Штекерное соединение блокировки пуска
  • X1549  Штекерное соединение двигатель/коробка передач
  • X1559  Штекерное соединение EDC
  • X1644  Точка массы в кабине
  • X1680  Штекерное соединение EDC (кл. 15)
  • X1904  Шпилька M6 (блок MP)
  • X1906  Шпилька M6 (блок MP)
  • X1907  Шпилька M6 (блок MP)
  • X1966  Штекерное соединение замка зажигания
  • X1982  Шпилька M5 (блок MP)
  • X1983  Шпилька M6 (блок MP)
  • X1990  Шпилька M5 (блок MP)
  • Y130  Регулятор ТНВД
  • Y280  Цилиндр рециркуляции ОГ (AGR)
  • ZDR  Интерфейс промежуточной частоты вращения

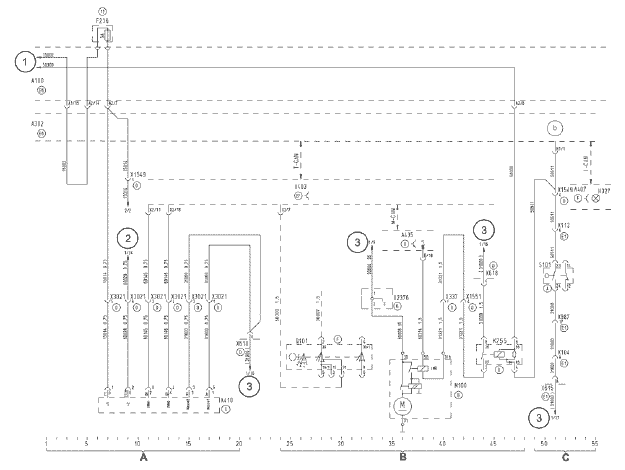

EDC MS 6.1 туристические автобусы
(Лист 1 из 4)

  • A  Модуль педали акселератора
  • B  Стартерная система/стартер
  • C  Блокировка пуска через роликовый выключатель в задней части

  • A100  Блок предохранителей и реле (БПР)
  • A302  Центральный процессор 2
  • A403  Управляющий процессор автомобиля
  • A407  Приборная панель
  • A410  Модуль педали акселератора
  • A435  Блок управления EDC
  • F236  Предохранитель регулировки двигателя (клемма 15)
  • H327  Контрольная лампа блокировки стартера
  • K755  Реле управления стартером
  • M100  Стартер
  • Q101  Замок рулевого колеса
  • S101  Пусковой блокиратор
  • X104  Штекерное соединение главный фидер - приборная плата 1
  • X113  Штекерное соединение главный фидер - задняя часть кузова
  • X337  Штекерное соединение EDC/CNG разъем двигателя
  • X615  Распределитель кабеля 31000
  • X618  Распределитель кабеля 31000
  • X987  Штекерное соединение главный фидер - задняя часть кузова
  • X1549  Штекерное соединение двигатель/EDC/коробка передач I
  • X1551  Штекерное соединение двигатель/EDC/коробка передач II
  • X2376  Разъем стартера
  • X3021  Штекерное соединение датчика педали акселератора

(Лист 2 из 4)

  • A  Электропитание EDC
  • B  Шина данных CAN
  • C  Диагностика
  • D  Точка массы блока MP

  • A302  Центральный процессор 2
  • A403  Управляющий процессор автомобиля
  • A407  Приборная панель
  • A435  Блок управления EDC
  • F163  Предохранитель регулировки двигателя (клемма 30)
  • F355  Главный предохранитель (клемма 30-2)
  • H296  Контрольная лампа EDC (сбой)
  • K170  Реле электропитания регулировки двигателя (клемма 30)
  • X337  Штекерное соединение EDC/CNG разъем двигателя
  • X1001  Штекерное соединение шина данных CAN регулирование двигателя
  • X1904  Шпилька M6 (блок MP)
  • X1983  Шпилька M6 (блок MP)
  • X1987  Шпилька M6 (блок MP)

(Лист 3 из 4)

  • A  Регулятор
  • B  Датчик температуры топлива
  • C  Датчик давления наддува
  • D  Датчик температуры воздуха
  • E  Цилиндр рециркуляции ОГ

  • A435  Блок управления EDC
  • B123  Датчик температуры наддувочного воздуха
  • B125  Датчик давления наддувочного воздуха
  • B197  Датчик температуры топлива
  • X1906  Шпилька M6 (блок MP)
  • X1907  Шпилька M6 (блок MP)
  • Y130  Регулятор ТНВД
  • Y280  Цилиндр рециркуляции ОГ (AGR)

(Лист 4 из 4)

  • A  Датчик температуры воды
  • B  Датчик частоты вращения
  • C  Вспомогательный датчик частоты вращения
  • D  Датчик движения иглы
  • E  Датчик давления масла
  • F  Датчик давления топлива

  • A435  Блок управления EDC
  • B104  Датчик давления масла
  • B124  Датчик температуры охлаждающей воды
  • B198  Датчик движения иглы
  • B199  Датчик частоты вращения
  • B200  Вспомогательный датчик частоты вращения
  • B377  Датчик давления топлива
  • X1982  Шпилька M5 (блок MP)

EDC MS 6.1 междугородные автобусы с двигателем D2866 LUH 27/28/29
(Лист 1 из 4)

  • A  Регулятор
  • B  Датчик температуры топлива
  • C  Датчик давления наддува
  • D  Датчик температуры воздуха
  • E  Цилиндр рециркуляции ОГ

  • A435  Блок управления EDC
  • B123  Датчик температуры наддувочного воздуха
  • B125  Датчик давления наддувочного воздуха
  • B197  Датчик температуры топлива
  • X3260  Ультразвуковое сварное соединение
  • X3261  Ультразвуковое сварное соединение
  • X3288  Штекерное соединение адаптации системы фильтрации
  • Y130  Регулятор ТНВД
  • Y280  Цилиндр рециркуляции ОГ (AGR)

(Лист 2 из 4)

  • A  Датчик температуры воды
  • B  Датчик частоты вращения
  • C  Вспомогательный датчик частоты вращения
  • D  Датчик движения иглы
  • E  Датчик давления масла
  • F  Датчик давления топлива
  • G  Точка массы двигателя

  • A435  Блок управления EDC
  • B104  Датчик давления масла
  • B124  Датчик температуры охлаждающей воды
  • B198  Датчик движения иглы
  • B199  Датчик частоты вращения
  • B200  Вспомогательный датчик частоты вращения
  • B377  Датчик давления топлива
  • X100  Подключение на массу двигателя
  • X3262  Ультразвуковое сварное соединение
  • X3344  Штекерное соединение двигатель/EDC 2

(Лист 3 из 4)

  • A  Шина данных M-CAN
  • B  Диагностика
  • C  Электропитание
  • D  Дозаправка масла

  • A403  Управляющий процессор автомобиля
  • A435  Блок управления EDC
  • B264  Уровневый контактор дозаправки масла
  • F163  Предохранитель регулировки двигателя (клемма 30)
  • K170  Реле электропитания регулировки двигателя (клемма 30)
  • X3255  Шпилька M10 (силовой блок)
  • X3258  Шпилька M5 (силовой блок)
  • X3259  Шпилька M8 (силовой блок)
  • X3343  Штекерное соединение двигатель/EDC 1
  • X3344  Штекерное соединение двигатель/EDC 2

(Лист 4 из 4)

  • A  Управление стартером

  • A435  Блок управления EDC
  • K755  Реле управления стартером
  • M100  Стартер
  • Q101  Замок рулевого колеса
  • S101  Пусковой блокиратор
  • X1124  Точка массы на основной коммутационной панели
  • X3255  Шпилька M10 (силовой блок)
  • X3256  Шпилька M10 (силовой блок)
  • X3257  Шпилька M5 (силовой блок)
  • X3344  Штекерное соединение двигатель/EDC 2
  • X3438  Точка массы в задней части кузова (кожух моторного отсека)
  • X3470  Цоколь реле K755, K315

EDC MS 6.1 маршрутные автобусы
(Лист 1 из 6)

  • A  Регулятор
  • B  Датчик температуры топлива
  • C  Датчик давления наддува
  • D  Датчик температуры воздуха
  • E  Цилиндр рециркуляции ОГ

  • A435  Блок управления EDC
  • B123  Датчик температуры наддувочного воздуха
  • B125  Датчик давления наддува
  • B197  Датчик температуры топлива
  • X3260  Ультразвуковое сварное соединение
  • X3261  Ультразвуковое сварное соединение
  • X3288  Штекерное соединение адаптации системы фильтрации
  • Y130  Регулятор ТНВД
  • Y280  Цилиндр рециркуляции ОГ (AGR)

(Лист 2 из 6)

  • A  Датчик температуры воды
  • B  Датчик частоты вращения
  • C  Вспомогательный датчик частоты вращения
  • D  Датчик движения иглы
  • E  Датчик давления масла
  • F  Датчик давления топлива
  • G  Шина данных CAN
  • H  T-CAN

  • A360  Мультиплексный центральный процессор (ZBRO)
  • A402  Блок управления EBS
  • A403  Управляющий процессор автомобиля
  • A435  Блок управления EDC
  • B104  Датчик давления масла
  • B124  Датчик температуры охлаждающей жидкости
  • B198  Датчик движения иглы (EDC)
  • B199  Датчик частоты вращения
  • B200  Вспомогательный датчик частоты вращения
  • B377  Датчик давления топлива
  • R155  Нагрузочное сопротивление шины данных CAN
  • X337  Штекерное соединение EDC/CNG разъем двигателя
  • X1007  Штекерное соединение шины данных CAN CRT - ECU
  • X1008  Штекерное соединение шины данных CAN
  • X1232  Штекерное соединение поворотный круг - тягач справа
  • X1234  Штекерное соединение передняя часть автопоезда - поворотный круг справа
  • X1788  Ультразвуковое сварное соединение, центральный бортовой компьютер T-CAN
  • X1791  Штекер шины данных CAN EBS
  • X2504  Штекер шины данных CAN управляющего процессора
  • X3262  Ультразвуковое сварное соединение

(Лист 3 из 6)

  • A  Электропитание
  • B  T-CAN

  • A146  Блок управления коробки передач
  • A435  Блок управления EDC
  • F163  Предохранитель регулировки двигателя (клемма 30)
  • F236  Предохранитель регулировки двигателя (клемма 15)
  • F739  Главный предохранитель EDC
  • G100  Аккумуляторная батарея 1
  • G101  Аккумуляторная батарея 2
  • K170  Реле электропитания регулировки двигателя (клемма 30)
  • Q100  Главный выключатель аккумулятора
  • S100  Прерыватель аккумулятора
  • X100  Подключение на массу двигателя
  • X337  Штекерное соединение EDC/CNG разъем двигателя
  • X1002  Штекерное соединение шины данных CAN коробки передач
  • X1952  Штекерное соединение приборной платы, крыша
  • X3258  Шпилька M5 (силовой блок)
  • X3259  Шпилька M8 (силовой блок)
  • X3825  Штекерное соединение EDC, вывод потенциала -
  • X3826  Штекерное соединение EDC, вывод потенциала +
  • X3827  Ультразвуковое сварное соединение

(Лист 4 из 6)

  • A  Управление стартером
  • B  Диагностика
  • C  Дозаправка масла

  • A292  Реле блокировки/повтора пуска
  • A418  Мультиплексный узел сзади справа 1.8
  • A428  Мультиплексный узел сзади слева 2.8
  • A435  Блок управления EDC
  • B264  Уровневый контактор дозаправки масла
  • F102  Предохранитель управления пуском
  • K755  Реле управления стартером
  • M100  Стартер
  • S101  Пусковой блокиратор
  • X113  Штекерное соединение главный фидер - задняя часть кузова
  • X200  Штекерное соединение диагностики
  • X337  Штекерное соединение EDC/CNG разъем двигателя
  • X615  Распределитель кабеля 31000
  • X968  Штекерное соединение главный фидер - двигатель
  • X990  Штекерное соединение основная коммутационная панель - регулировка двигателя
  • X999  Распределитель кабеля 30022
  • X1086  Штекерное соединение основной кабельный жгут - приборная плата
  • X1220  Штекерное соединение поворотный круг - тягач справа
  • X1226  Штекерное соединение передняя часть автопоезда - поворотный круг справа
  • X1228  Штекерное соединение поворотный круг - тягач справа
  • X1798  Штекерное соединение основная коммутационная панель - перегородка места водителя
  • X1872  Штекерное соединение перегородка места водителя - основная коммутационная панель
  • X3255  Шпилька M10 (силовой блок)
  • X3256  Шпилька M10 (силовой блок)
  • X3257  Шпилька M5 (силовой блок)

(Лист 5 из 6)

  • A  Электропитание
  • B  Диагностика
  • C  Повышение холостого хода
  • D  Интерфейс CAN/Педальный узел
  • E  Группа резисторов

  • A403  Управляющий процессор автомобиля
  • A413  Мультиплексный узел спереди, блоки управления 1.3
  • B127  Педаль акселератора
  • F494  Предохранитель резерв основной коммутационной панели (30022)
  • F511  Предохранитель резерв задней части кузова (15008)
  • K386  Реле передачи заднего хода, сокращение газа на сочлененном автобусе
  • K851  Реле ограничения крутящего момента при угле излома 17°
  • R134  Группа резисторов EDC
  • RES10  Учитывайте указание на электрическую схему.
  • X200  Штекерное соединение диагностики
  • X617  Распределитель кабеля 31000
  • X982  Штекерное соединение узла регулировки двигателя
  • X990  Штекерное соединение основная коммутационная панель - регулировка двигателя
  • X999  Распределитель кабеля 30022
  • X1069  Штекерное соединение основная коммутационная панель - узел регулировки двигателя
  • X1232  Штекерное соединение поворотный круг - тягач справа
  • X1234  Штекерное соединение передняя часть автопоезда - поворотный круг справа
  • X1650  Штекерное соединение приборной платы CNG
  • X1747  Распределитель кабеля 15008
  • X1798  Штекерное соединение основная коммутационная панель - перегородка места водителя
  • X1872  Штекерное соединение перегородка места водителя - основная коммутационная панель
  • X1952  Штекерное соединение приборной платы, крыша
  • X2072  Штекерное соединение фидер задней части - E 4 (система поддержки при трогании с места)
  • X2146  Передаточный штекер поперечного канала

(Лист 6 из 6)

  • A  Ретардер ВКЛ
  • B  Группы резисторов управляющего процессора, сбой
  • C  Стояночн. тормоз
  • D  Останов двигателя

  • A403  Управляющий процессор автомобиля
  • A413  Мультиплексный узел спереди, блоки управления 1.3
  • A421  Мультиплексный узел спереди справа 2.1
  • R234  Группа резисторов снижения потенциала
  • R235  Группа резисторов снижения потенциала
  • X115  Штекерное соединение основная коммутационная панель - передняя часть
  • X617  Распределитель кабеля 31000
  • X867  Штекерное соединение основная коммутационная панель - центральный процессор
  • X869  Штекерное соединение основная коммутационная панель - центральный процессор
  • X990  Штекерное соединение основная коммутационная панель - регулировка двигателя
Назад к содержимому
