Расположение компонентов ISUZU серия "F" и "G"

Кроме моделей с двигателем 6HH1

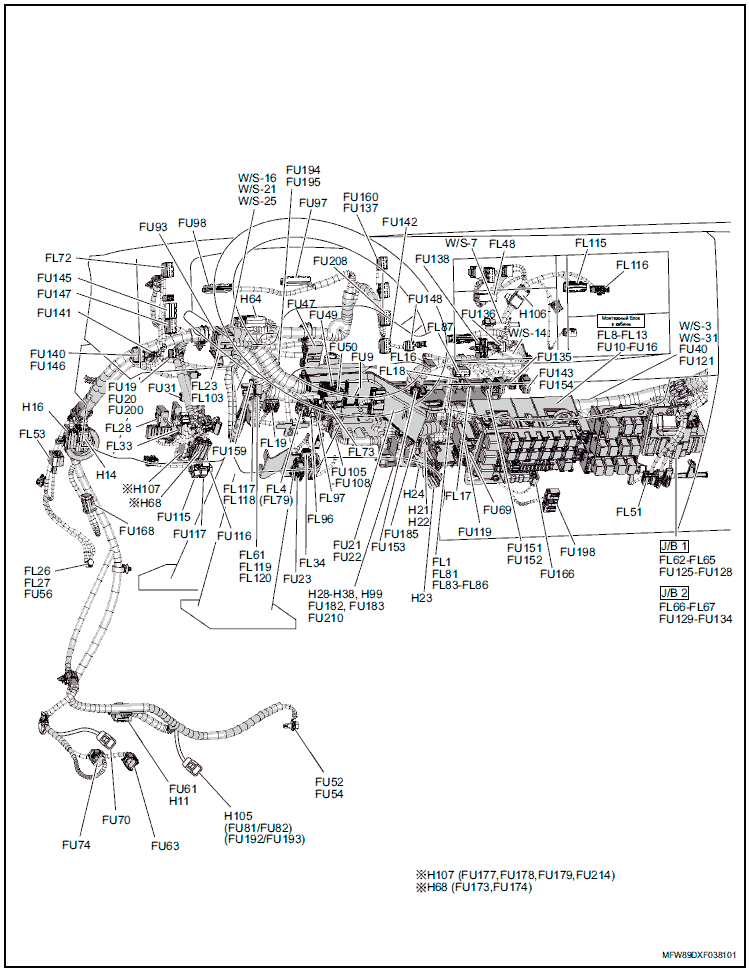

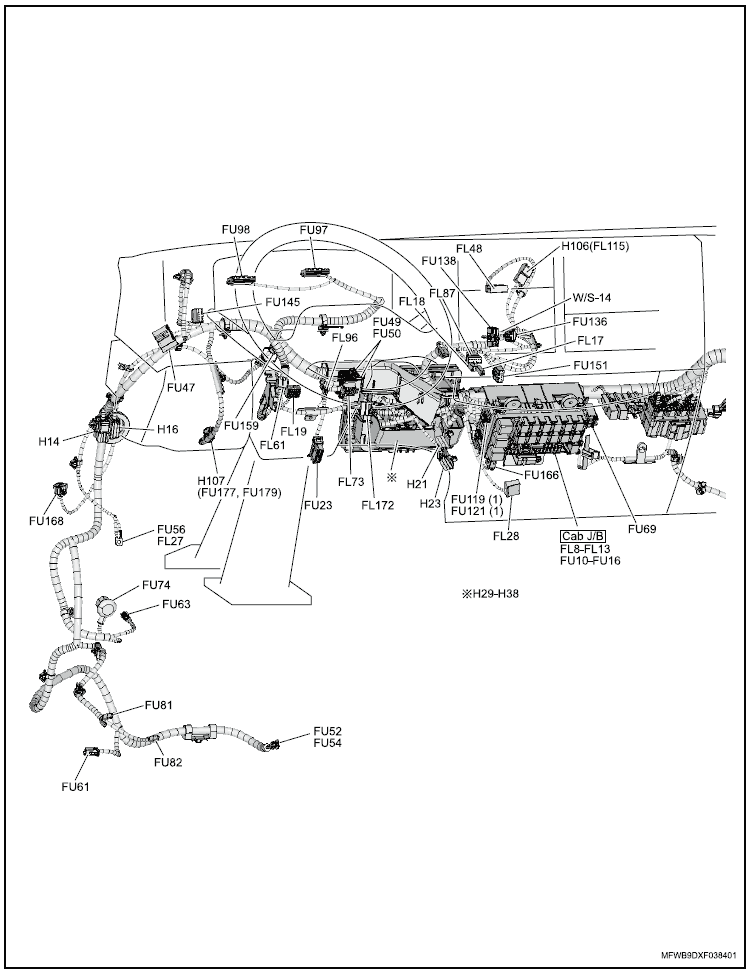

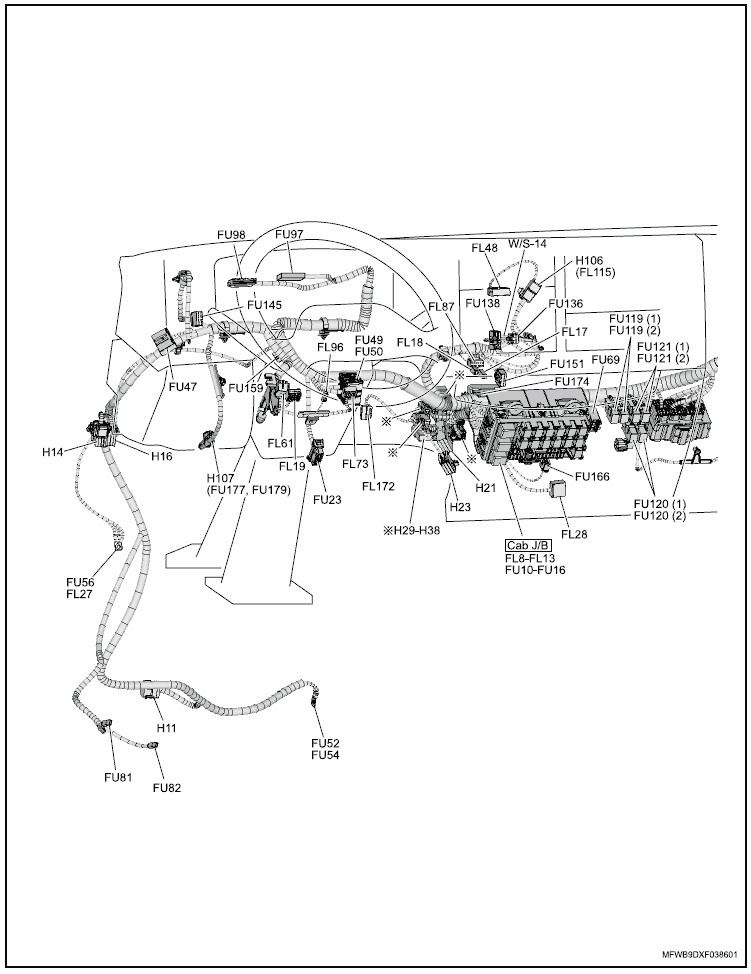

Жгут проводов кузова (1/2)

  • FL1 Датчик положения педали акселератора
  • FL4 Аудиосистема
  • FL8 Блок реле и предохранителей
  • FL9 Блок реле и предохранителей
  • FL10 Блок реле и предохранителей
  • FL11 Блок реле и предохранителей
  • FL12 Блок реле и предохранителей
  • FL13 Блок реле и предохранителей
  • FL16 Прикуриватель
  • FL17 Прикуриватель
  • FL18 Прикуриватель
  • FL19 Комбинированный переключатель
  • FL23 J/C-EB30P
  • FL26 "Масса" (кабина, спереди слева)
  • FL27 "Масса" (кабина, спереди слева)
  • FL28 Блок прерывателя
  • FL33 Увеличение частоты вращения холостого хода
  • FL34 Блок управления иммобилайзером (ICU)
  • FL48 Аудиосистема
  • FL51 RS232 ch1
  • FL53 Датчик удара
  • FL61 Выключатель стартера
  • FL62 Монтажный блок 1
  • FL63 Монтажный блок 1
  • FL64 Монтажный блок 1
  • FL65 Монтажный блок 1
  • FL66 Монтажный блок 2
  • FL67 Монтажный блок 2
  • FL72 Выключатель освещения кабины
  • FL73 Переключатель стеклоочистителей и вспомогательной тормозной системы
  • FL79 Подушка безопасности водителя
  • FL81 J/C-APS1 D
  • FL83 J/C-APS1 G
  • FL84 J/C-APS1 V
  • FL85 J/C-APS2 G
  • FL86 J/C-APS2 V
  • FL87 Выключатель аварийной сигнализации
  • FL96 Выключатель звукового сигнала
  • FL97 Датчик напоминания об оставленном ключе
  • FL103 J/C-20P B2
  • FL115 Тахограф A
  • FL116 Тахограф D
  • FL117 J/C-LAN4P 1A
  • FL118 J/C-LAN4P 1B
  • FL119 J/C-CAN4P 2A
  • FL120 J/C-CAN4P 2B
  • FU9 Блок управления HSA
  • FU10 Блок реле и предохранителей
  • FU11 Блок реле и предохранителей
  • FU12 Блок реле и предохранителей
  • FU13 Блок реле и предохранителей
  • FU14 Блок реле и предохранителей
  • FU15 Блок реле и предохранителей
  • FU16 Блок реле и предохранителей
  • FU19 LAN J/C4P 2A
  • FU20 LAN J/C4P 2B
  • FU21 J/C-CAN4P 3A
  • FU22 J/C-CAN4P 3B
  • FU23 Диагностический разъем
  • FU31 Преобразователь постоянного напряжения
  • FU40 Диод 2
  • FU47 J/C-EA 10P1
  • FU49 J/C-EA 30P1
  • FU50 J/C-EA 30P2
  • FU52 "Масса" (рама, спереди слева)
  • FU54 "Масса" (рама, спереди слева)
  • FU56 "Масса" (кабина, спереди слева)
  • FU61 Противотуманная фара (левая)
  • FU63 Габаритный фонарь (левый)
  • FU69 Блок предохранителей 1
  • FU70 Привод регулировки направления оптических осей света передних фар (левый)
  • FU74 Передняя фара (правая)
  • FU81 Левый звуковой сигнал (плоского типа)
  • FU82 Правый звуковой сигнал (плоского типа)
  • FU93 J/C-20P A2
  • FU97 Комбинация приборов (IP)
  • FU98 Комбинация приборов (IP)
  • FU105 Блок управления трансмиссией (TCM) (Smoother)
  • FU106 Блок управления трансмиссией (TCM) (Smoother)
  • FU107 Блок управления трансмиссией (TCM) (Smoother)
  • FU108 Блок управления трансмиссией (TCM) (Smoother)
  • FU115 Реле селектора передач
  • FU116 Реле селектора передач
  • FU117 Реле селектора передач
  • FU119 Реле вентилятора конденсатора / Главное реле PTO
  • FU121 Реле выключения РТО
  • FU125 Монтажный блок 1
  • FU126 Монтажный блок 1
  • FU127 Монтажный блок 1
  • FU128 Монтажный блок 1
  • FU129 Монтажный блок 2
  • FU130 Монтажный блок 2
  • FU131 Монтажный блок 2
  • FU132 Монтажный блок 2
  • FU133 Монтажный блок 2
  • FU134 Монтажный блок 2
  • FU135 Переключатель режимов системы HSA
  • FU136 Выключатель системы кондиционирования
  • FU137 Выключатель системы ASR
  • FU138 Панель управления системой отопления и кондиционирования
  • FU140 Переключатель блокировки центрального дифференциала
  • FU141 Выключатель блокировки межколесного дифференциала
  • FU142 Выключатель DPD / Выключатель системы HSA
  • FU143 Аварийный выключатель системы Smoother
  • FU145 Выключатель противотуманных фар
  • FU146 Выключатель переднего дифференциала
  • FU147 Переключатель регулировки направления оптических осей света передних фар
  • FU148 Выключатель подогрева зеркал
  • FU151 Переключатель PTO (МКПП)
  • FU152 Выключатель PTO (Smoother)
  • FU153 Переключатель регулировки наружных зеркал
  • FU154 Выключатель сброса настроек системы HSA
  • FU159 Выключатель стоп-сигналов 1
  • FU166 Электронный термостат
  • FU168 Передний указатель поворотов (левый)
  • FU173 Контроллер датчика скорости
  • FU174 J/C-2
  • FU177 Выключатель муфты PTO
  • FU178 Выключатель муфты раздаточной коробки
  • FU179 Датчик положения педали сцепления
  • FU182 Диод EMR1
  • FU183 Диод EMR2
  • FU185 J/C-SHILD
  • FU192 Звуковой сигнал левый (спирального типа)
  • FU193 Звуковой сигнал правый (спирального типа)
  • FU194 J/C-CAN4P 5A
  • FU192 J/C-CAN4P 5B
  • FU198 Блок управления системой дистанционного запирания / отпирания дверей
  • FU200 Оконечный резистор 2
  • FU208 Главный выключатель круиз-контроля
  • FU210 J/C-99A
  • FU214 Датчик хода педали сцепления
  • H11 Соединение разъемов жгута проводов
  • H14 Соединение разъемов жгута проводов
  • H16 Соединение разъемов жгута проводов
  • H21 Соединение разъемов жгута проводов
  • H22 Соединение разъемов жгута проводов
  • H23 Соединение разъемов жгута проводов
  • H24 Соединение разъемов жгута проводов
  • H28 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H32 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H64 Соединение разъемов жгута проводов
  • H68 Соединение разъемов жгута проводов
  • H99 Соединение разъемов жгута проводов
  • H105 Соединение разъемов жгута проводов
  • H106 Соединение разъемов жгута проводов
  • H107 Соединение разъемов жгута проводов

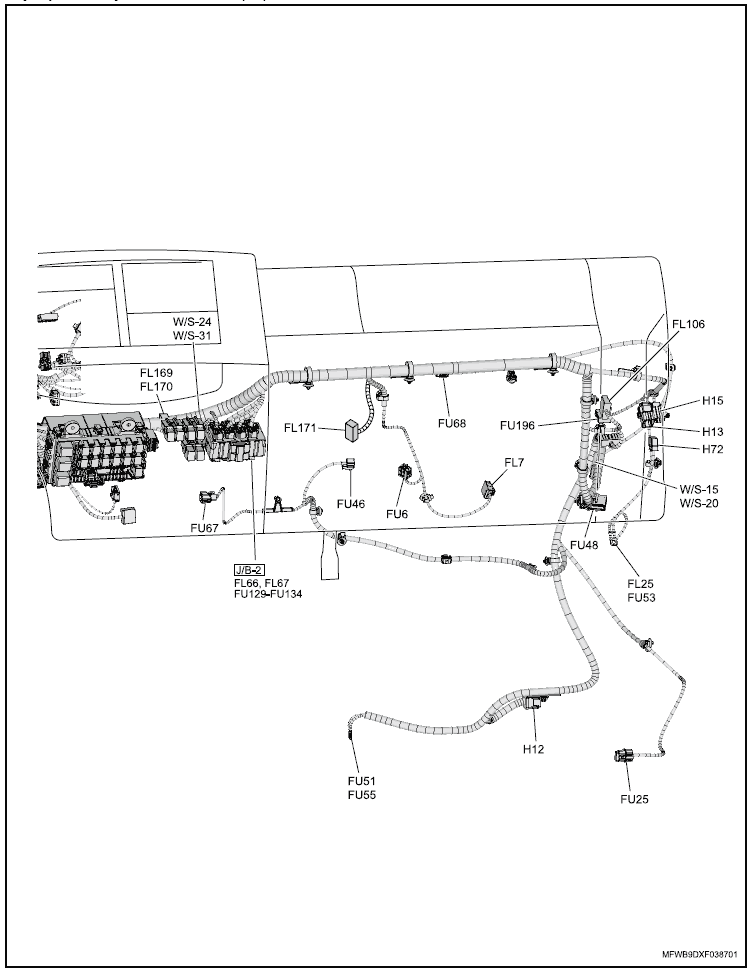

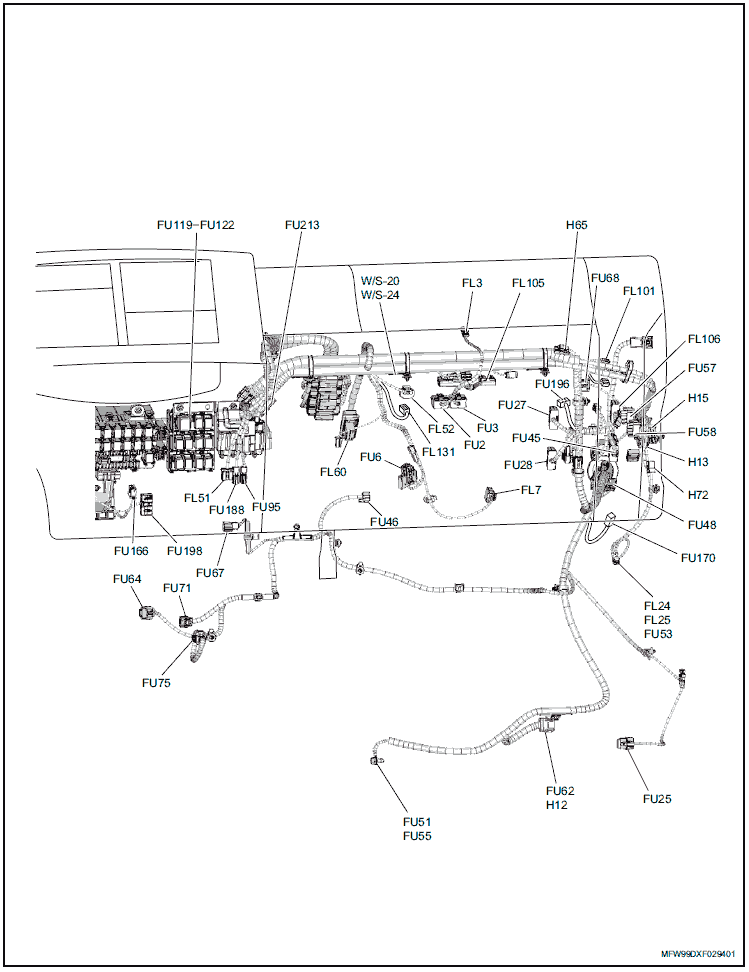

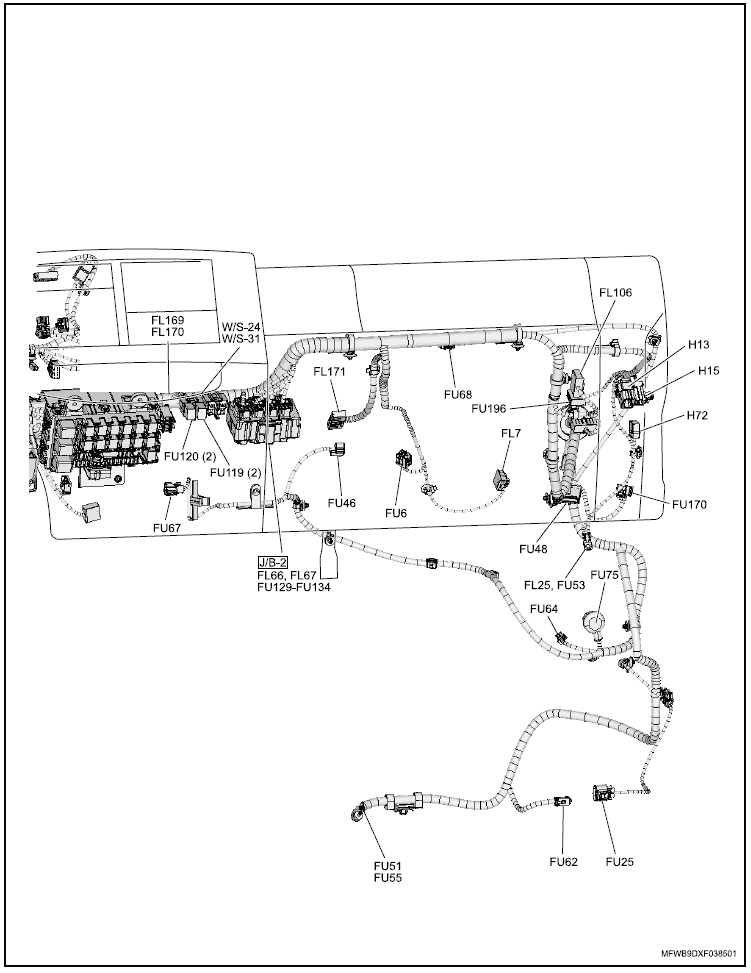

Жгут проводов кузова (2/2)

  • FL3 Подушка безопасности пассажира
  • FL7 Привод вентилятора
  • FL24 "Масса" (кабина, спереди справа)
  • FL25 "Масса" (кабина, спереди справа)
  • FL51 RS232C Ch1
  • FL52 Датчик атмосферного давления
  • FL60 Блок управления системой дополнительной безопасности (SRS)
  • FL101 DRM
  • FL105 Блок управления дополнительным оборудованием (ВСМ)
  • FL106 Реле-прерыватель стеклоочистителя
  • FL131 Резистор
  • FU2 Блок управления ABS/ASR
  • FU3 Блок управления ABS/ASR
  • FU6 Резистор вентилятора
  • FU25 Привод вентилятора конденсатора
  • FU27 Блок управления пневматической подвеской
  • FU28 Блок управления пневматической подвеской
  • FU45 Распределитель
  • FU46 Датчик давления
  • FU48 J/C-EA 10P2
  • FU51 "Масса" (рама, спереди справа)
  • FU53 "Масса" (кабина, спереди справа)
  • FU55 "Масса" (рама, спереди справа)
  • FU57 Блок управления блокировкой диапазона передач
  • FU58 Блок управления блокировкой ряда передач
  • FU62 Противотуманная фара (правая)
  • FU64 Габаритный фонарь (правый)
  • FU67 Электродвигатель насоса стеклоомывателя
  • FU68 Электродвигатель стеклоочистителя
  • FU71 Привод регулировки направления оптических осей света передних фар (правый)
  • FU75 Передняя фара (правая)
  • FU95 Выключатель удаления данных из памяти (пневмоподвеска)
  • FU118 Электрический стеклоподъемник задней двери / стоп-сигнал прицепа
  • FU119 Механизм отбора мощности / выключение вспомогательной тормозной системы (1)
  • FU119 Вентилятор конденсатора (2)
  • FU120 Понижающий ряд раздаточной коробки / информация о прицепе 2 (1)
  • FU120 Управление вспомогательной тормозной системой (2)
  • FU121 Выключение механизма отбора мощности / Нейтральная передача (1)
  • FU121 — (2)
  • FU122 Информация о прицепе 1 / указатели поворотов прицепа (1)
  • FU122 — (2)
  • FU123 Контроллер датчика скорости
  • FU166 Электронный термостат
  • FU170 Передний указатель поворотов (правый)
  • FU188 Выключатель удаления данных из памяти
  • FU196 Контроллер замка двери
  • FU198 Блок управления системой дистанционного запирания / отпирания дверей
  • H12 Соединение разъемов жгута проводов
  • H13 Соединение разъемов жгута проводов
  • H15 Соединение разъемов жгута проводов
  • H65 Соединение разъемов жгута проводов
  • H72 Соединение разъемов жгута проводов

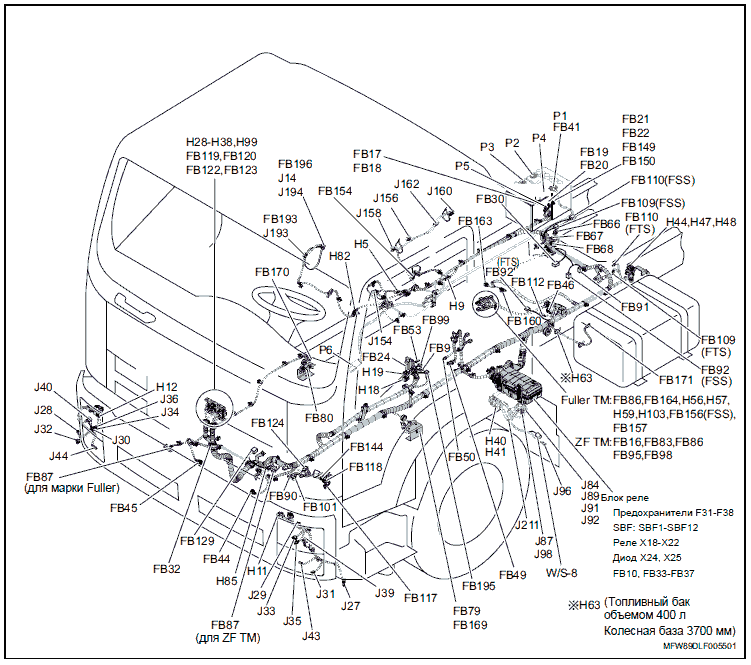

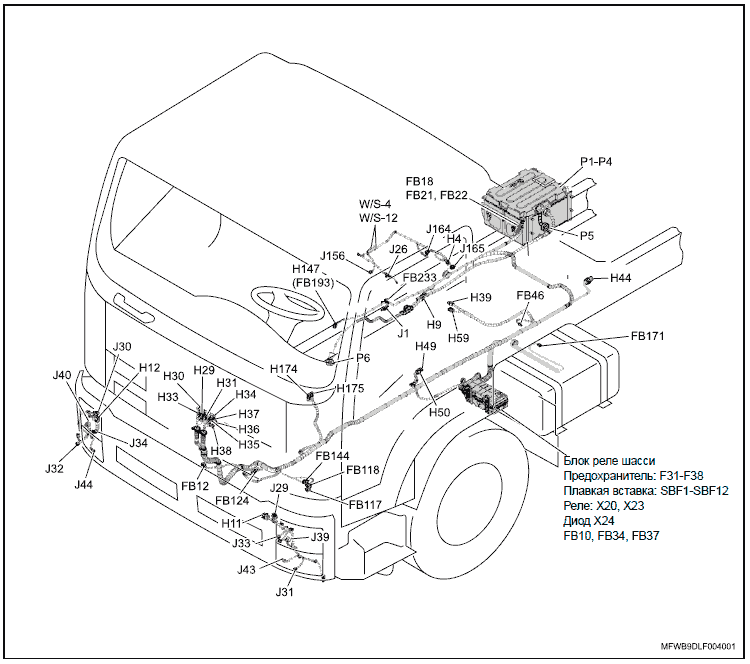

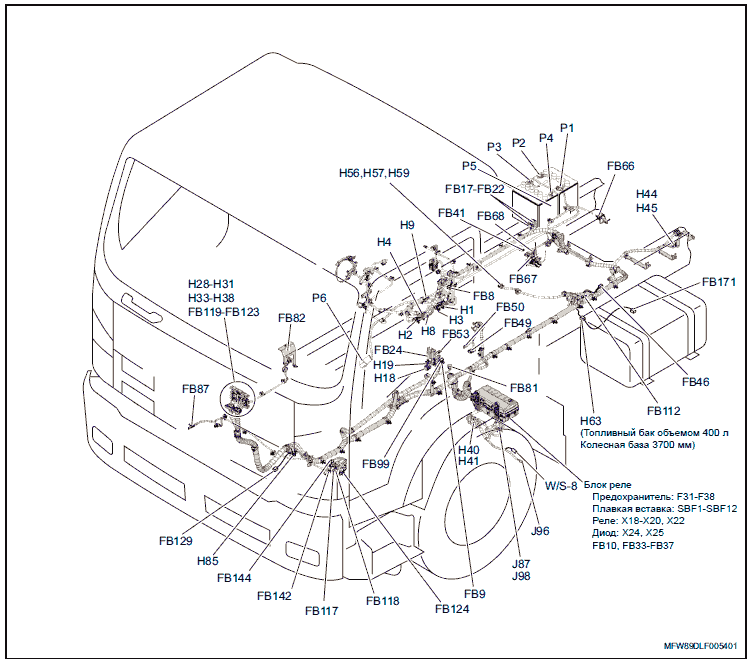

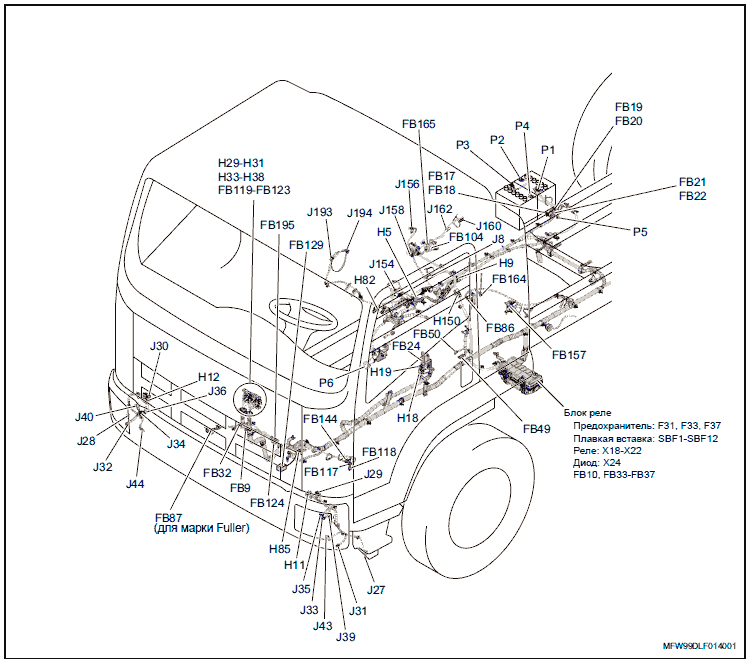

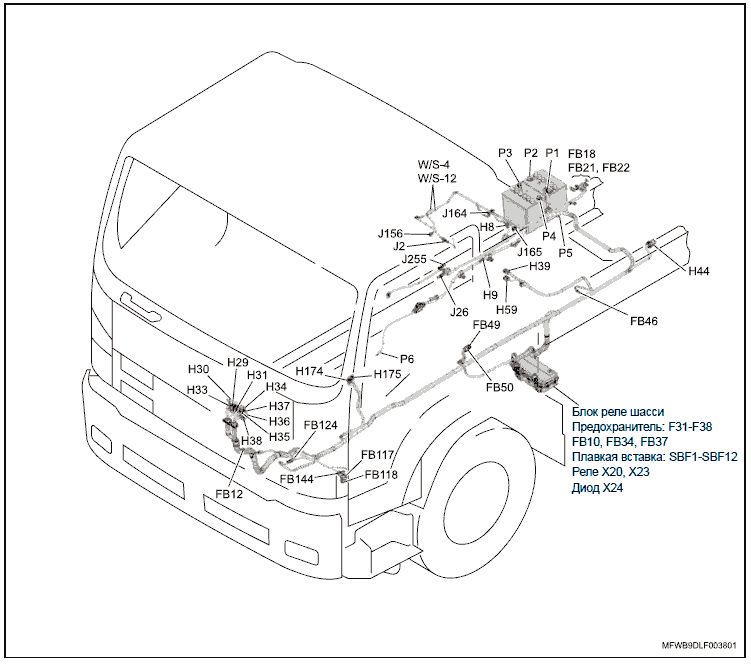

Передний жгут проводов рамы (модели FRR, FSR)

  • F31 Предохранитель источника питания
  • F33 Главный предохранитель ЕСМ
  • F37 Предохранитель системы кондиционирования
  • FB8 J/C-CAN6P 1
  • FB9 J/C-CAN6P 2
  • FB10 Блок реле ходовой части
  • FB17 "Масса" (рама, с правой стороны)
  • FB18 "Масса" (рама, с правой стороны)
  • FB19 "Масса" (рама, с правой стороны)
  • FB20 "Масса" (рама, с правой стороны)
  • FB21 "Масса" (рама, с правой стороны)
  • FB22 "Масса" (рама, с правой стороны)

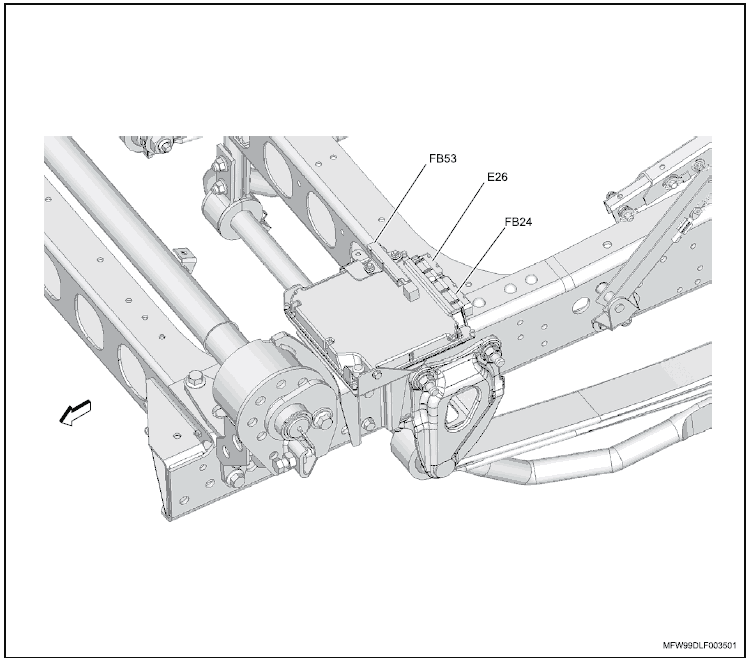

  • FB24 Блок управления двигателем (ECM)
  • FB33 J/C-10P 5
  • FB34 J/C-30P 1
  • FB35 J/C-30P 2
  • FB36 J/C-30P 3
  • FB37 J/C-30P 4
  • FB41 Электромагнитный клапан вспомогательной тормозной системы
  • FB46 Электромагнитный клапан PTO
  • FB49 Реле стартера (6HK1)
  • FB50 Реле стартера (6HK1)
  • FB53 Понижающий резистор
  • FB66 Дифференциальный манометр отработавших газов
  • FB67 Датчик 1 температуры отработавших газов
  • FB68 Датчик 2 температуры отработавших газов
  • FB81 Колесный датчик скорости (передний левый)
  • FB82 Колесный датчик скорости (передний правый)
  • FB87 Датчик давления масла в многодисковом сцеплении
  • FB99 Датчик водоотделителя
  • FB112 Электромагнитный клапан заслонки выпускного тракта
  • FB117 Датчик давления воздуха 1
  • FB118 Датчик давления воздуха 2
  • FB119 J/C-11
  • FB120 J/C-13
  • FB121 J/C-5
  • FB122 J/C-8
  • FB123 J/C-9
  • FB124 J/C-RH6P 7
  • FB129 Всережимный датчик ускорения
  • FB142 Выключатель стоп-сигнала
  • FB144 Выключатель стоп-сигналов 2
  • FB171 Датчик топливного бака (левый)
  • H1 Соединение разъемов жгута проводов
  • H2 Соединение разъемов жгута проводов
  • H3 Соединение разъемов жгута проводов
  • H4 Соединение разъемов жгута проводов
  • H8 Соединение разъемов жгута проводов
  • H9 Соединение разъемов жгута проводов
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H28 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H40 Соединение разъемов жгута проводов
  • H41 Соединение разъемов жгута проводов
  • H44 Соединение разъемов жгута проводов
  • H45 Соединение разъемов жгута проводов
  • H56 Соединение разъемов жгута проводов
  • H57 Соединение разъемов жгута проводов
  • H59 Соединение разъемов жгута проводов
  • H63 Соединение разъемов жгута проводов
  • H85 Соединение разъемов жгута проводов
  • J87 Насос (электродвигатель) подъема кабины
  • J96 Переключатель электропривода подъема кабины
  • J98 Выключатель подъема-опускания
  • P1 Аккумуляторная батарея (+)
  • P2 Аккумуляторная батарея (-)
  • P3 Аккумуляторная батарея (+)
  • P4 Аккумуляторная батарея (-)
  • P5 "Масса" АКБ (рама)
  • P6 Стартер
  • SBF1 Предохранитель ЕСМ
  • SBF2 Предохранитель стартера
  • SBF3 —
  • SBF4 Предохранитель свечей накаливания
  • SBF5 Предохранитель выключателя стартера 2
  • SBF6 Предохранитель выключателя стартера 1
  • SBF7 Предохранитель системы Smoother
  • SBF8 Предохранитель передних фар
  • SBF9 —
  • SBF10 Предохранитель стеклоочистителя и отопителя/кондиционера
  • SBF11 Предохранитель ABS (модели с двигателем 4HK1)
  • SBF12 Предохранитель блока реле и предохранителей
  • X18 Главное реле ЕСМ
  • X19 Реле свечей накаливания
  • X20 Реле компрессора системы кондиционирования
  • X22 Реле отключения стартера
  • X24 Диод 3
  • X25 —

Передний жгут проводов рамы (модель GVR)

  • F31 Предохранитель источника питания
  • F33 Главный предохранитель ЕСМ
  • F37 Предохранитель системы кондиционирования
  • FB9 J/C-CAN6P 2
  • FB10 Блок реле ходовой части
  • FB17 "Масса" (рама, с правой стороны)
  • FB18 "Масса" (рама, с правой стороны)
  • FB19 "Масса" (рама, с правой стороны)
  • FB20 "Масса" (рама, с правой стороны)
  • FB21 "Масса" (рама, с правой стороны)
  • FB22 "Масса" (рама, с правой стороны)
  • FB24 Блок управления двигателем (ECM)
  • FB32 Клапан системы HSA
  • FB33 J/C-10P 5
  • FB34 J/C-30P 1
  • FB35 J/C-30P 2
  • FB36 J/C-30P 3
  • FB37 J/C-30P 4
  • FB49 Реле стартера (6HK1)
  • FB50 Реле стартера (6HK1)
  • FB86 Выключатель фонарей заднего хода
  • FB87 Датчик давления масла в многодисковом сцеплении
  • FB104 Розетка подключения прицепа
  • FB117 Датчик давления воздуха 1
  • FB118 Датчик давления воздуха 2
  • FB119 J/C-11
  • FB120 J/C-13
  • FB122 J/C-8
  • FB123 J/C-9
  • FB124 J/C-RH6P 7
  • FB129 Всережимный датчик ускорения
  • FB144 Выключатель стоп-сигналов 2
  • FB157 Датчик скорости автомобиля (FULLER)
  • FB164 Датчик нейтральной передачи (FULLER)
  • FB165 Выключатель крана прицепа
  • FB195 Оконечный резистор (модели Евро-2 с двигателем 6HK1)
  • H5 Соединение разъемов жгута проводов
  • H9 Соединение разъемов жгута проводов
  • H11 Соединение разъемов жгута проводов
  • H12 Соединение разъемов жгута проводов
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H82 Соединение разъемов жгута проводов
  • H85 Соединение разъемов жгута проводов
  • H150 Соединение разъемов жгута проводов
  • J8 Электромагнитный клапан вспомогательной тормозной системы
  • J27 Левый фонарь подсветки дороги при повороте (на бампере)
  • J28 Правый фонарь подсветки дороги при повороте (на бампере)
  • J29 J/C-EBUL8P
  • J30 J/C-EBUR8P
  • J31 Противотуманная фара (левая)
  • J32 Противотуманная фара (правая)
  • J33 Левый габаритный фонарь (установленный на бампере)
  • J34 Правый габаритный фонарь (установленный на бампере)
  • J35 Привод регулировки света левой фары (установленный на бампере)
  • J36 Привод регулировки света правой фары (установленный на бампере)
  • J39 Передняя фара (галогенная) (левая)
  • J40 Передняя фара (галогенная) (правая)
  • J43 Передний левый указатель поворотов (установленный на бампере)
  • J44 Передний правый указатель поворотов (установленный на бампере)
  • J154 Датчик низкого давления воздуха 4
  • J156 Датчик низкого давления воздуха 1
  • J158 Датчик низкого давления воздуха 2
  • J160 Датчик низкого давления воздуха 3
  • J162 Датчик низкого давления воздуха WPA1
  • J193 Датчик расхода воздуха (Евро-4)
  • J194 Датчик IAT (Евро-2-3)
  • P1 Аккумуляторная батарея (+)
  • P2 Аккумуляторная батарея (-)
  • P3 Аккумуляторная батарея (+)
  • P4 Аккумуляторная батарея (-)
  • P5 "Масса" АКБ (рама)
  • P6 Стартер
  • SBF1 Предохранитель ЕСМ
  • SBF2 Предохранитель стартера
  • SBF3 —
  • SBF4 Предохранитель свечей накаливания
  • SBF5 Предохранитель выключателя стартера 2
  • SBF6 Предохранитель выключателя стартера 1
  • SBF7 Предохранитель системы Smoother
  • SBF8 Предохранитель передних фар
  • SBF9 —
  • SBF10 Предохранитель стеклоочистителя и отопителя/кондиционера
  • SBF11 Предохранитель ABS (модели с двигателем 4HK1)
  • SBF12 Предохранитель блока реле и предохранителей
  • X18 Главное реле ЕСМ
  • X19 Реле свечей накаливания
  • X20 Реле компрессора системы кондиционирования
  • X21 Реле выключения звукового сигнала
  • X22 Реле отключения стартера
  • X24 Диод 3

Передний жгут проводов рамы (модели FTR, FVR, FVM, FVZ, FSS, FTS)

  • F31 Предохранитель источника питания
  • F33 Главный предохранитель ЕСМ
  • F37 Предохранитель системы кондиционирования
  • FB9 J/C-CAN6P 2
  • FB10 Блок реле ходовой части
  • FB16 Блок клапанов
  • FB17 "Масса" (рама, с правой стороны)
  • FB18 "Масса" (рама, с правой стороны)
  • FB19 "Масса" (рама, с правой стороны)
  • FB20 "Масса" (рама, с правой стороны)
  • FB21 "Масса" (рама, с правой стороны)
  • FB22 "Масса" (рама, с правой стороны)
  • FB24 Блок управления двигателем (ECM)
  • FB30 Электромагнитный клапан переднего дифференциала
  • FB32 Клапан системы HSA
  • FB33 J/C-10P 5
  • FB34 J/C-30P 1
  • FB35 J/C-30P 2
  • FB36 J/C-30P 3
  • FB37 J/C-30P 4
  • FB41 Электромагнитный клапан вспомогательной тормозной системы
  • FB44 Модулятор (передний левый)
  • FB45 Модулятор (передний правый)
  • FB46 Электромагнитный клапан PTO
  • FB49 Реле стартера (6HK1)
  • FB50 Реле стартера (6HK1)
  • FB53 Понижающий резистор
  • FB66 Дифференциальный манометр отработавших газов
  • FB67 Датчик 1 температуры отработавших газов
  • FB68 Датчик 2 температуры отработавших газов
  • FB79 Передний левый колесный датчик скорости
  • FB80 Передний правый колесный датчик скорости
  • FB83 Датчик импульсов
  • FB86 Выключатель фонарей заднего хода
  • FB87 Датчик давления масла в многодисковом сцеплении
  • FB90 Выключатель предельного опускания
  • FB91 Выключатель переднего дифференциала
  • FB92 Выключатель понижающего ряда трансмиссии
  • FB95 Датчик нейтральной передачи (ZF)
  • FB98 Датчик диапазона понижающего ряда передаточных чисел (ZF)
  • FB99 Датчик водоотделителя
  • FB101 Верхний концевой выключатель
  • FB109 Электромагнитный клапан включения повышающего ряда
  • FB110 Электромагнитный клапан включения понижающего ряда
  • FB112 Электромагнитный клапан заслонки выпускного тракта
  • FB117 Датчик давления воздуха 1
  • FB118 Датчик давления воздуха 2
  • FB119 J/C-11
  • FB120 J/C-13
  • FB122 J/C-8
  • FB123 J/C-9
  • FB124 J/C-RH6P 7
  • FB129 Всережимный датчик ускорения
  • FB144 Выключатель стоп-сигналов-2
  • FB149 "Масса" (рама, с правой стороны)
  • FB150 "Масса" (рама, с правой стороны)
  • FB154 Электромагнитный клапан пневмоусилителя
  • FB156 Датчик скорости автомобиля (FSS)
  • FB157 Датчик скорости автомобиля (FULLER)
  • FB160 Выключатель фонарей заднего хода (4WD)
  • FB163 Датчик нейтральной передачи (4WD)
  • FB164 Датчик нейтральной передачи (FULLER)
  • FB169 Левый индикатор износа тормозов
  • FB170 Правый индикатор износа тормозов
  • FB171 Датчик топливного бака (левый)
  • FB193 Датчик расхода воздуха (Евро-2)
  • FB195 Оконечный резистор (модели Евро-2 с двигателем 6HK1)
  • FB196 Датчик IAT (Евро-2)
  • H5 Соединение разъемов жгута проводов
  • H9 Соединение разъемов жгута проводов
  • H11 Соединение разъемов жгута проводов
  • H12 Соединение разъемов жгута проводов
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H28 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H40 Соединение разъемов жгута проводов
  • H41 Соединение разъемов жгута проводов
  • H44 Соединение разъемов жгута проводов
  • H47 Соединение разъемов жгута проводов
  • H48 Соединение разъемов жгута проводов
  • H56 Соединение разъемов жгута проводов
  • H57 Соединение разъемов жгута проводов
  • H59 Соединение разъемов жгута проводов
  • H63 Соединение разъемов жгута проводов
  • H82 Соединение разъемов жгута проводов
  • H85 Соединение разъемов жгута проводов
  • H99 Соединение разъемов жгута проводов
  • H103 Соединение разъемов жгута проводов
  • J14 Датчик MAF&IAT (Евро-4)
  • J27 Левый фонарь подсветки дороги при повороте (на бампере)
  • J28 Правый фонарь подсветки дороги при повороте (на бампере)
  • J29 J/C-EBUL8P
  • J30 J/C-EBUR8P
  • J31 Противотуманная фара (левая)
  • J32 Противотуманная фара (правая)
  • J33 Левый габаритный фонарь (установленный на бампере)
  • J34 Правый габаритный фонарь (установленный на бампере)
  • J35 Привод регулировки света левой фары (установленный на бампере)
  • J36 Привод регулировки света правой фары (установленный на бампере)
  • J39 Передняя фара (галогенная) (правая)
  • J40 Передняя фара (галогенная) (правая)
  • J43 Передний левый указатель поворотов (установленный на бампере)
  • J44 Передний правый указатель поворотов (установленный на бампере)
  • J84 "Масса" (кабина, спереди слева)
  • J87 Насос (электродвигатель) подъема кабины
  • J89 Зуммер электропривода подъема кабины
  • J91 Реле электропривода подъема кабины
  • J92 Реле электропривода подъема кабины
  • J96 Переключатель электропривода подъема кабины
  • J98 Выключатель подъема-опускания
  • J154 Датчик низкого давления воздуха 4
  • J156 Датчик низкого давления воздуха 1
  • J158 Датчик низкого давления воздуха 2
  • J160 Датчик низкого давления воздуха 3
  • J162 Датчик низкого давления воздуха WPA1
  • J193 Датчик расхода воздуха (Евро-4)
  • J194 Датчик IAT (Евро-2-3)
  • J211 J/C-PT6P 1
  • P1 Аккумуляторная батарея (+)
  • P2 Аккумуляторная батарея (-)
  • P3 Аккумуляторная батарея (+)
  • P4 Аккумуляторная батарея (-)
  • P5 "Масса" АКБ (рама)
  • P6 Стартер
  • SBF1 Предохранитель ЕСМ
  • SBF2 Предохранитель стартера
  • SBF3 —
  • SBF4 Предохранитель свечей накаливания
  • SBF5 Предохранитель выключателя стартера 2
  • SBF6 Предохранитель выключателя стартера 1
  • SBF7 Предохранитель системы Smoother
  • SBF8 Предохранитель передних фар
  • SBF9 —
  • SBF10 Предохранитель стеклоочистителя и отопителя/кондиционера
  • SBF11 Предохранитель ABS (модели с двигателем 4HK1)
  • SBF12 Предохранитель блока реле и предохранителей
  • X18 Главное реле ЕСМ
  • X19 Реле свечей накаливания
  • X20 Реле компрессора системы кондиционирования
  • X21 Реле выключения звукового сигнала
  • X22 Реле отключения стартера
  • X24 Диод 3
  • X25 Диод 13

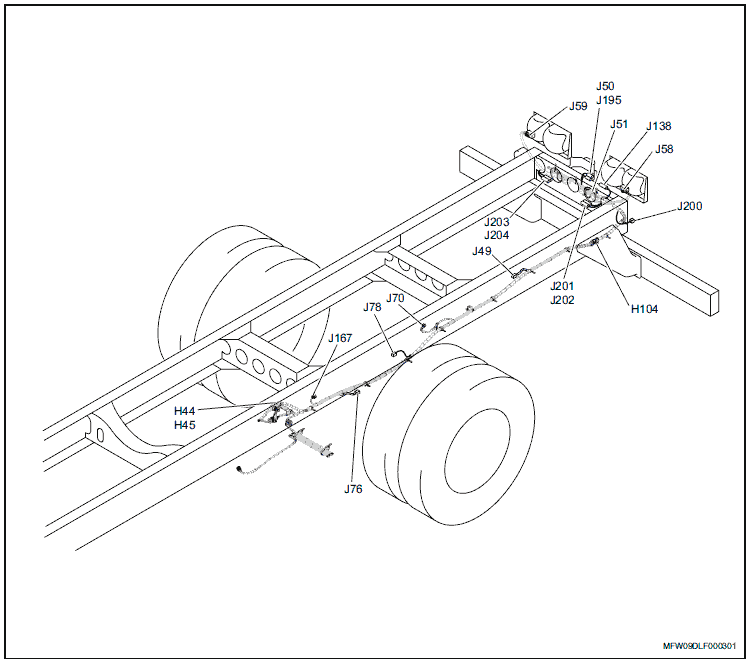

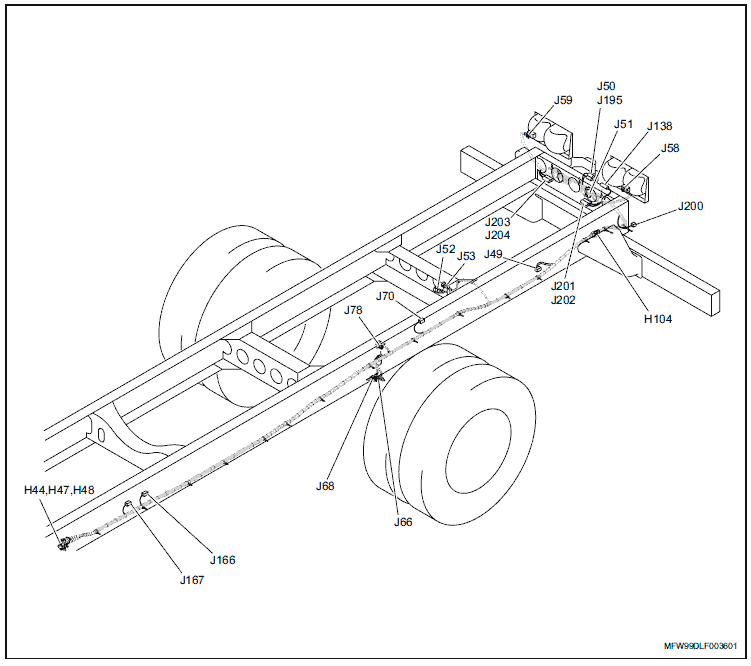

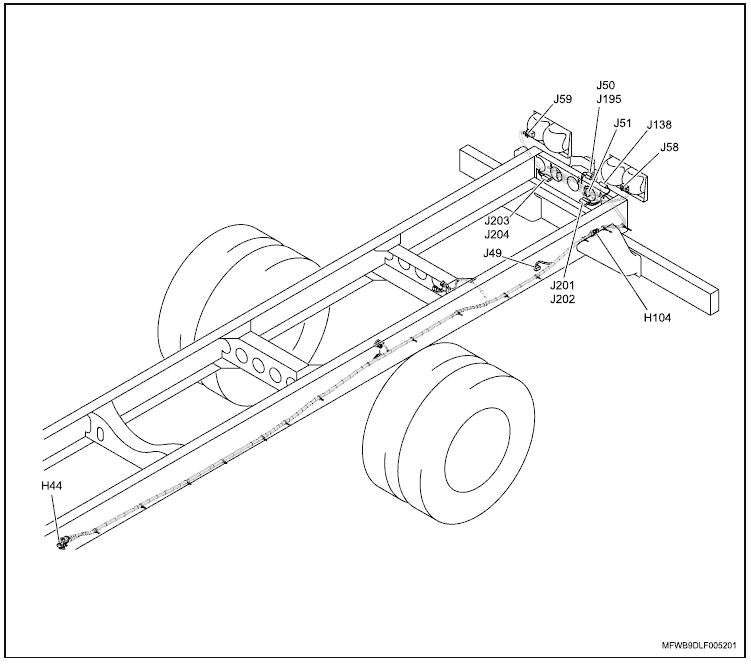

Задний жгут проводов рамы (модели FRR, FSR, FSS с рессорной подвеской)

  • H44 Соединение разъемов жгута проводов
  • H45 Соединение разъемов жгута проводов
  • H104 Соединение разъемов жгута проводов
  • J49 J/C-8P 2
  • J50 J/C-8P 1
  • J51 Подсветка номерного знака
  • J58 Задний комбинированный фонарь (левый)
  • J59 Задний комбинированный фонарь (правый)
  • J70 Колесный датчик скорости (задний)
  • J76 Датчик низкого давления воздуха
  • J78 Выключатель колесного стояночного тормоза
  • J138 J/C-6P 2
  • J167 Датчик топливного бака (задний)
  • J195 J/C-8P 3
  • J200 Задний противотуманный фонарь
  • J201 Запасной габаритный фонарь (левый)
  • J202 "Масса" запасного габаритного фонаря (левого)
  • J203 Запасной габаритный фонарь (правый)
  • J204 "Масса" запасного габаритного фонаря (правого)

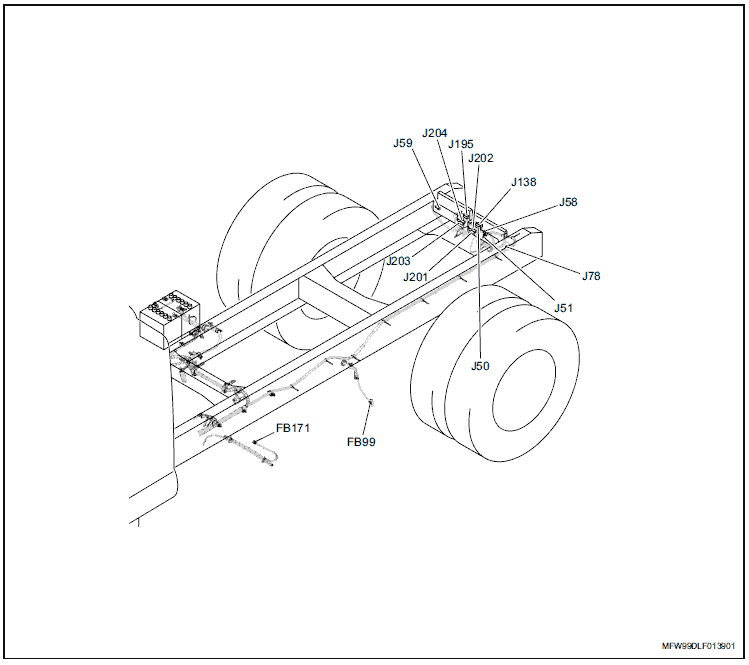

Задний жгут проводов рамы (модель GVR с рессорной подвеской)

  • FB99 Датчик водоотделителя
  • FB171 Датчик топливного бака (левый)
  • J50 J/C-8P 1
  • J51 Подсветка номерного знака
  • J58 Задний комбинированный фонарь (левый)
  • J59 Задний комбинированный фонарь (правый)
  • J78 Выключатель колесного стояночного тормоза
  • J138 J/C-R6P2
  • J195 J/C-8P 3
  • J201 Запасной габаритный фонарь (левый)
  • J202 "Масса" запасного габаритного фонаря (левого)
  • J203 Запасной габаритный фонарь (правый)
  • J204 "Масса" запасного габаритного фонаря (правого)

Задний жгут проводов рамы (модели FTR, FVR, FVM, FVZ, FTS с рессорной подвеской)

  • H44 Соединение разъемов жгута проводов
  • H47 Соединение разъемов жгута проводов
  • H48 Соединение разъемов жгута проводов
  • H104 Соединение разъемов жгута проводов
  • J49 J/C-8P 2
  • J50 J/C-8P 1
  • J51 Подсветка номерного знака
  • J52 Модулятор (задний левый)
  • J53 Модулятор (задний правый)
  • J58 Задний комбинированный фонарь (левый)
  • J59 Задний комбинированный фонарь (правый)
  • J66 Задний левый колесный датчик скорости
  • J68 Задний правый колесный датчик скорости
  • J70 Колесный датчик скорости (задний)
  • J78 Выключатель колесного стояночного тормоза
  • J138 J/C-6P 2
  • J166 Электромагнитный клапан блокировки межколесного дифференциала
  • J167 Датчик топливного бака (задний)
  • J195 J/C-8P 3
  • J200 Задний противотуманный фонарь
  • J201 Запасной габаритный фонарь (левый)
  • J202 "Масса" запасного габаритного фонаря (левого)
  • J203 Запасной габаритный фонарь (правый)
  • J204 "Масса" запасного габаритного фонаря (правого)

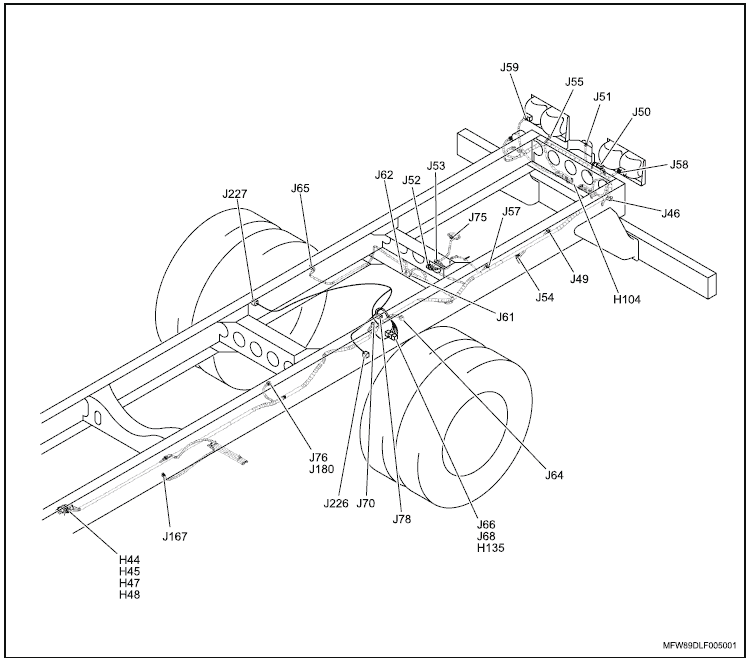

Задний жгут проводов рамы (модели с пневматической подвеской)

  • H44 Соединение разъемов жгута проводов
  • H45 Соединение разъемов жгута проводов
  • H47 Соединение разъемов жгута проводов
  • H48 Соединение разъемов жгута проводов
  • H104 Соединение разъемов жгута проводов
  • H135 Соединение разъемов жгута проводов
  • J46 Звуковой сигнал пневмоподвески
  • J49 J/C-8P 2
  • J50 J/C-8P 1
  • J51 Подсветка номерного знака
  • J52 Модулятор (задний левый)
  • J53 Модулятор (задний правый)
  • J54 Электромагнитный клапан пневмоподвески
  • J55 Дистанционное управление (внешнее)
  • J57 J/C-RH6P 4
  • J58 Задний комбинированный фонарь (левый)
  • J59 Задний комбинированный фонарь (правый)
  • J61 Передний левый датчик давления воздуха
  • J62 Передний правый датчик давления воздуха
  • J64 Задний левый датчик высоты
  • J65 Задний правый датчик высоты
  • J66 Задний левый колесный датчик скорости
  • J68 Задний правый колесный датчик скорости
  • J70 Колесный датчик скорости (задний)
  • J75 Датчик низкого давления воздуха
  • J76 Датчик низкого давления воздуха
  • J78 Выключатель колесного стояночного тормоза
  • J167 Датчик топливного бака (задний)
  • J226 Индикатор износа тормозов (задний левый)
  • J227 Индикатор износа тормозов (задний правый)

Жгут проводов двери, крыши, бампера, пола (кабина со спальным местом, FRR с кабиной без спального места)

  • D2 Левый фонарь подсветки дороги при повороте (на двери)
  • D3 Правый фонарь подсветки дороги при повороте (на двери)
  • D4 Привод замка передней левой двери
  • D5 Выключатель и привод замка передней правой двери
  • D6 Электродвигатель стеклоподъемника передней левой двери
  • D7 Электродвигатель стеклоподъемника передней правой двери
  • D8 Правый боковой указатель поворотов (установленный на двери)
  • D9 Левый боковой указатель поворотов (установленный на двери)
  • D10 Правый громкоговоритель
  • D11 Левый громкоговоритель
  • D14 Переключатель электрического стеклоподъемника передней правой двери
  • D15 Переключатель электрического стеклоподъемника передней двери (левый)
  • D22 Наружное зеркало с электроприводом (правое) (с подогревом)
  • D23 Наружное зеркало с электроприводом (левое) (с подогревом)
  • F2 Преднатяжитель ремня безопасности пассажира
  • F3 Преднатяжитель ремня безопасности водителя
  • F7 Выключатель замка кабины
  • F8 Концевой выключатель передней правой двери
  • F10 Концевой выключатель передней левой двери
  • F12 Датчик-выключатель системы стояночного тормоза
  • F15 Выключатель ремня безопасности
  • F16 Переключатель рычага селектора
  • F21 Выключатель колесного стояночного тормоза (кроме седельного тягача)
  • F23 Дистанционное управление (внутреннее)
  • G3 Люминесцентный светильник
  • G6 Освещение кабины
  • G12 Габаритный фонарь 1, установленный на крыше
  • G15 Габаритный фонарь 2, установленный на крыше
  • G16 J/C-6P 3
  • G17 J/C-6P
  • H11 Соединение разъемов жгута проводов
  • H12 Соединение разъемов жгута проводов
  • H13 Соединение разъемов жгута проводов
  • H14 Соединение разъемов жгута проводов
  • H15 Соединение разъемов жгута проводов
  • H16 Соединение разъемов жгута проводов
  • H21 Соединение разъемов жгута проводов
  • H22 Соединение разъемов жгута проводов
  • H23 Соединение разъемов жгута проводов
  • H24 Соединение разъемов жгута проводов
  • H25 Соединение разъемов жгута проводов
  • H72 Соединение разъемов жгута проводов
  • H73 Соединение разъемов жгута проводов
  • H74 Соединение разъемов жгута проводов
  • J27 Левый фонарь подсветки дороги при повороте (на бампере)
  • J28 Правый фонарь подсветки дороги при повороте (на бампере)
  • J29 J/C-EBUL8P
  • J30 J/C-EBUR8P
  • J31 Противотуманная фара (левая)
  • J32 Противотуманная фара (правая)
  • J33 Левый габаритный фонарь (установленный на бампере)
  • J34 Правый габаритный фонарь (установленный на бампере)
  • J35 Привод регулировки света левой фары (установленный на бампере)
  • J36 Привод регулировки света правой фары (установленный на бампере)
  • J39 Передняя фара (галогенная) (левая)
  • J40 Передняя фара (галогенная) (правая)
  • J43 Передний левый указатель поворотов (установленный на бампере)
  • J44 Передний правый указатель поворотов (установленный на бампере)

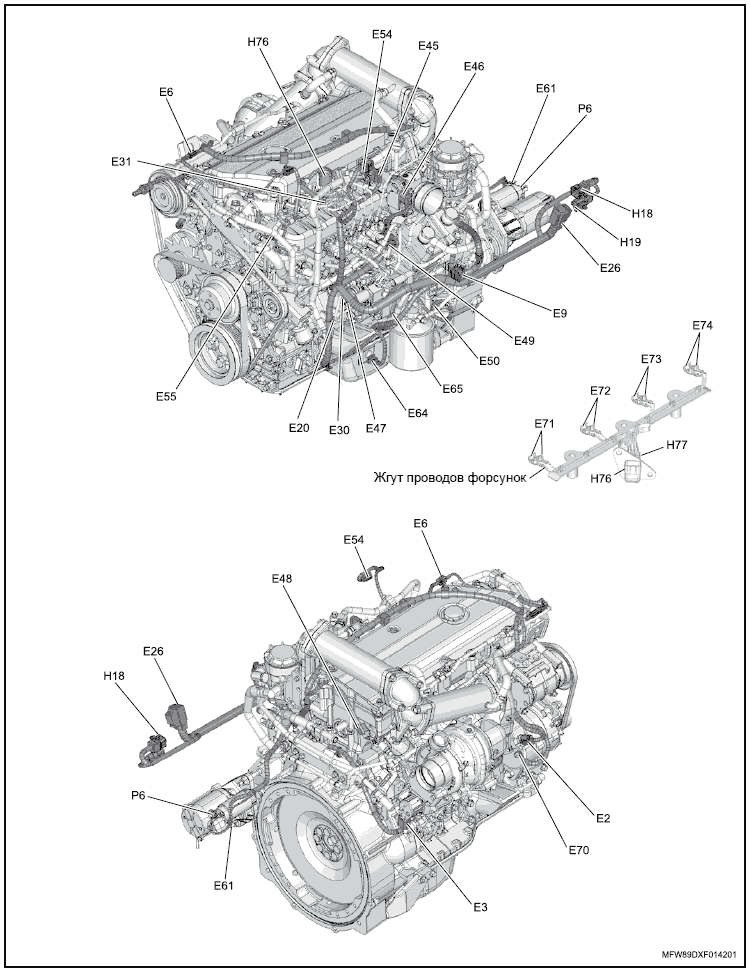

Жгут проводов двигателя (модели с двигателем 4HK1)

  • E2 Генератор переменного тока (B)
  • E3 Привод VGS
  • E6 Компрессор системы кондиционирования
  • E9 Блок управления VNT
  • E20 "Масса" двигателя
  • E26 Блок управления двигателем (ECM)
  • E30 Датчик температуры топлива (FT)
  • E31 Свеча накаливания
  • E45 Клапан системы EGR
  • E46 Дроссельная заслонка
  • E47 Регулятор давления топлива (FRP)
  • E48 Датчик положения распределительного вала (CMP)
  • E49 Датчик давления топлива (FRP)
  • E50 Датчик положения коленчатого вала (CKP)
  • E54 Датчик давления наддува
  • E55 Датчик температуры охлаждающей жидкости (ECT)
  • E61 Стартер
  • E64 Датчик уровня моторного масла
  • E65 Датчик давления масла
  • E70 Генератор переменного тока
  • E71 Цилиндр №1 (форсунка №1)
  • E72 Цилиндр №2 (форсунка №4)
  • E73 Цилиндр №3 (форсунка №2)
  • E74 Цилиндр №4 (форсунка №3)
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H76 Соединение разъемов жгута проводов
  • H77 Соединение разъемов жгута проводов
  • P6 Стартер

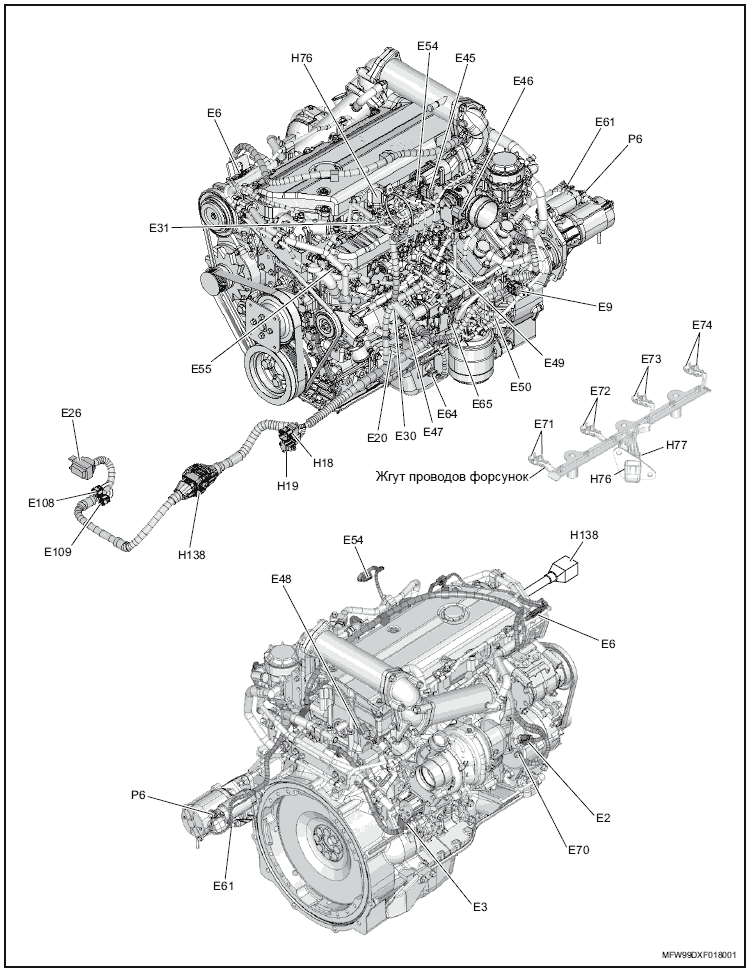

Жгут проводов двигателя (модели с двигателем 4HK1 и кабиной без спального места)

  • E2 Генератор переменного тока (B)
  • E3 Привод VGS
  • E6 Компрессор системы кондиционирования
  • E9 Блок управления VNT
  • E20 "Масса" двигателя
  • E26 Блок управления двигателем (ECM)
  • E30 Датчик температуры топлива (FT)
  • E31 Свеча накаливания
  • E45 Клапан системы EGR
  • E46 Дроссельная заслонка
  • E47 Регулятор давления топлива (FRP)
  • E48 Датчик положения распределительного вала (CMP)
  • E49 Датчик давления топлива (FRP)
  • E50 Датчик положения коленчатого вала (CKP)
  • E54 Датчик давления наддува
  • E55 Датчик температуры охлаждающей жидкости (ECT)
  • E61 Стартер
  • E64 Датчик уровня моторного масла
  • E65 Датчик давления масла
  • E70 Генератор переменного тока
  • E71 Цилиндр №1 (форсунка №1)
  • E72 Цилиндр №2 (форсунка №4)
  • E73 Цилиндр №3 (форсунка №2)
  • E74 Цилиндр №4 (форсунка №3)
  • E108 RH-Joint10P1
  • E109 RH-Joint10P2
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H76 Соединение разъемов жгута проводов
  • H77 Соединение разъемов жгута проводов
  • H138 Соединение разъемов жгута проводов
  • P6 Стартер

Блок управления двигателем (модели с двигателем 4HK1 и кабиной без спального места)

  • E26 Блок управления двигателем (ECM)
  • FB24 Блок управления двигателем (ECM)
  • FB53 Понижающий резистор

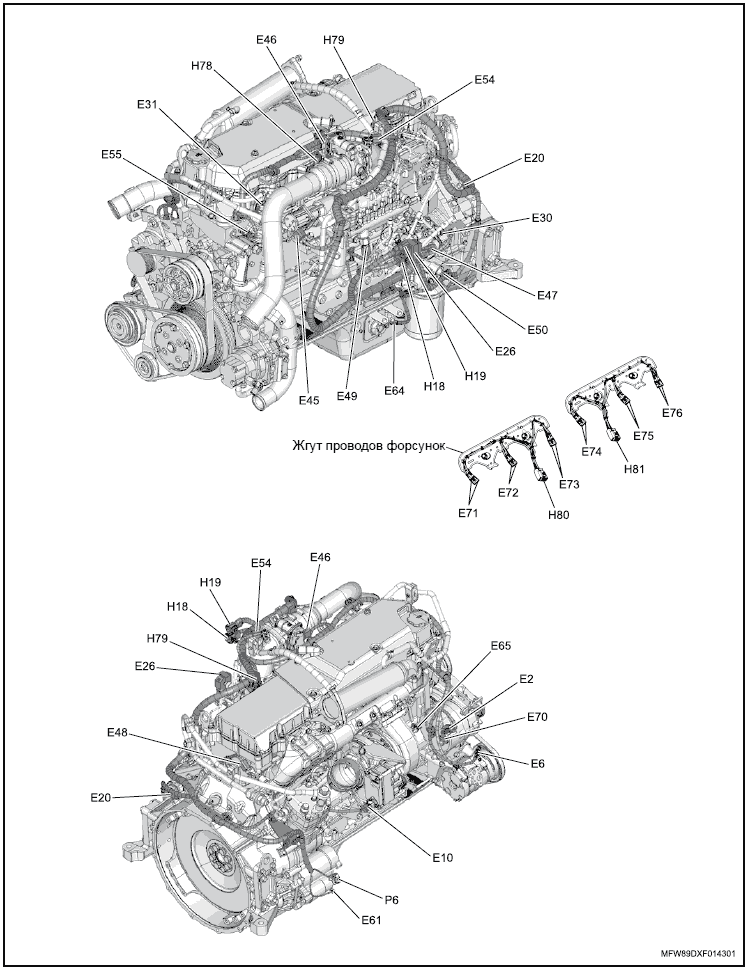

Жгут проводов двигателя (модели с двигателем 6HK1)

  • E2 Генератор переменного тока (B)
  • E6 Компрессор системы кондиционирования
  • E10 Поворотный электропривод (REA)
  • E20 "Масса" двигателя
  • E26 Блок управления двигателем (ECM)
  • E30 Датчик температуры топлива (FT)
  • E31 Свеча накаливания
  • E45 Клапан системы EGR
  • E46 Дроссельная заслонка
  • E47 Регулятор давления топлива (FRP)
  • E48 Датчик положения распределительного вала (CMP)
  • E49 Датчик давления топлива (FRP)
  • E50 Датчик положения коленчатого вала (CKP)
  • E54 Датчик давления наддува
  • E55 Датчик температуры охлаждающей жидкости (ECT)
  • E61 Стартер
  • E64 Датчик уровня моторного масла
  • E65 Датчик давления масла
  • E70 Генератор переменного тока
  • E71 Цилиндр №1 (форсунка №1)
  • E72 Цилиндр №2 (форсунка №5)
  • E73 Цилиндр №3 (форсунка №3)
  • E74 Цилиндр №4 (форсунка №6)
  • E75 Цилиндр №3 (форсунка №2)
  • E76 Цилиндр №6 (форсунка №4)
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H78 Соединение разъемов жгута проводов
  • H79 Соединение разъемов жгута проводов
  • H80 Соединение разъемов жгута проводов
  • H81 Соединение разъемов жгута проводов
  • P6 Стартер

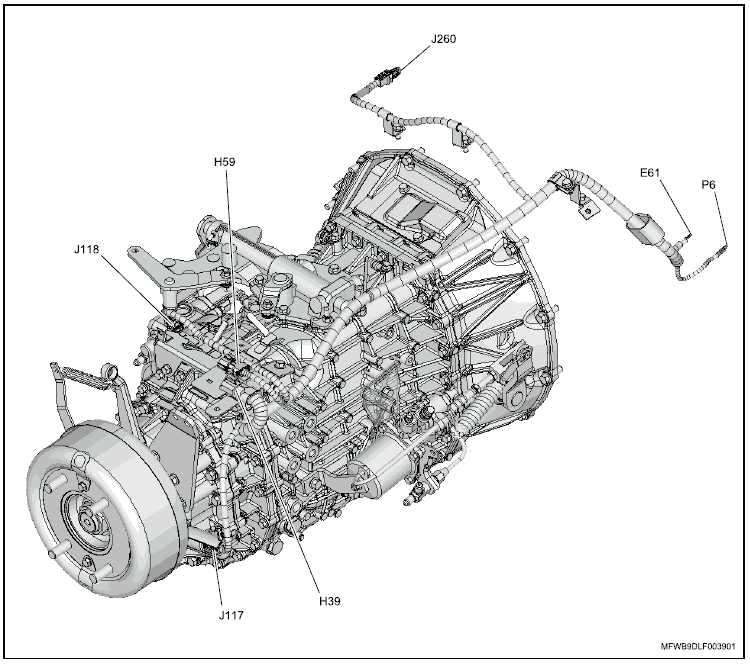

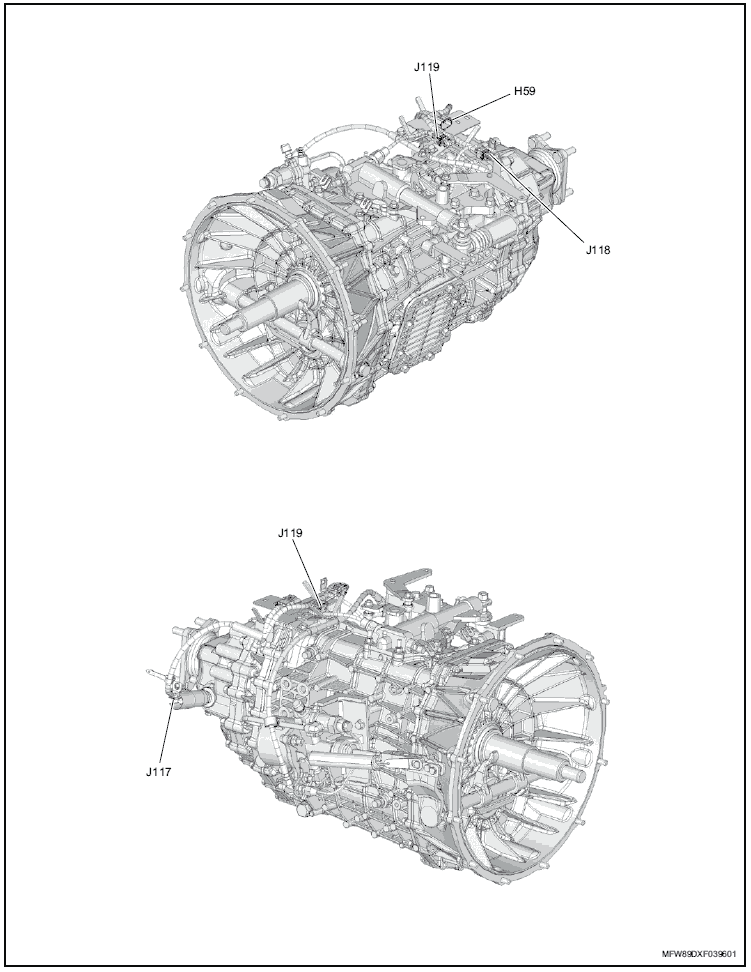

Жгут проводов трансмиссии (МТ)

  • H59 Соединение разъемов жгута проводов
  • J117 Датчик скорости автомобиля
  • J118 Выключатель фонарей заднего хода
  • J119 Датчик нейтральной передачи

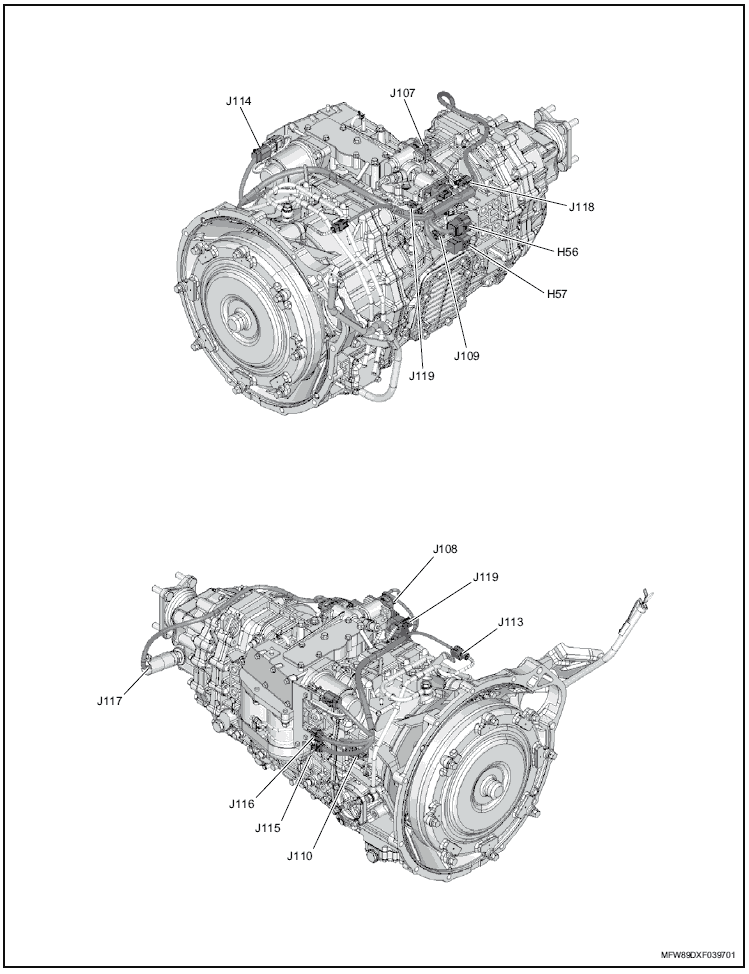

Жгут проводов трансмиссии (Smoother)

  • H56 Соединение разъемов жгута проводов
  • H57 Соединение разъемов жгута проводов
  • J107 Датчик положения выбора передачи
  • J108 Датчик положения включения передачи
  • J109 Датчик частоты вращения входного вала
  • J110 Датчик частоты вращения турбинного колеса
  • J113 Масляный насос
  • J114 Соленоид выбора диапазона
  • J115 Соленоид переключения 1-3-5
  • J116 Соленоид переключения 2-4-R
  • J117 Датчик скорости автомобиля
  • J118 Выключатель фонарей заднего хода
  • J119 Датчик нейтральной передачи

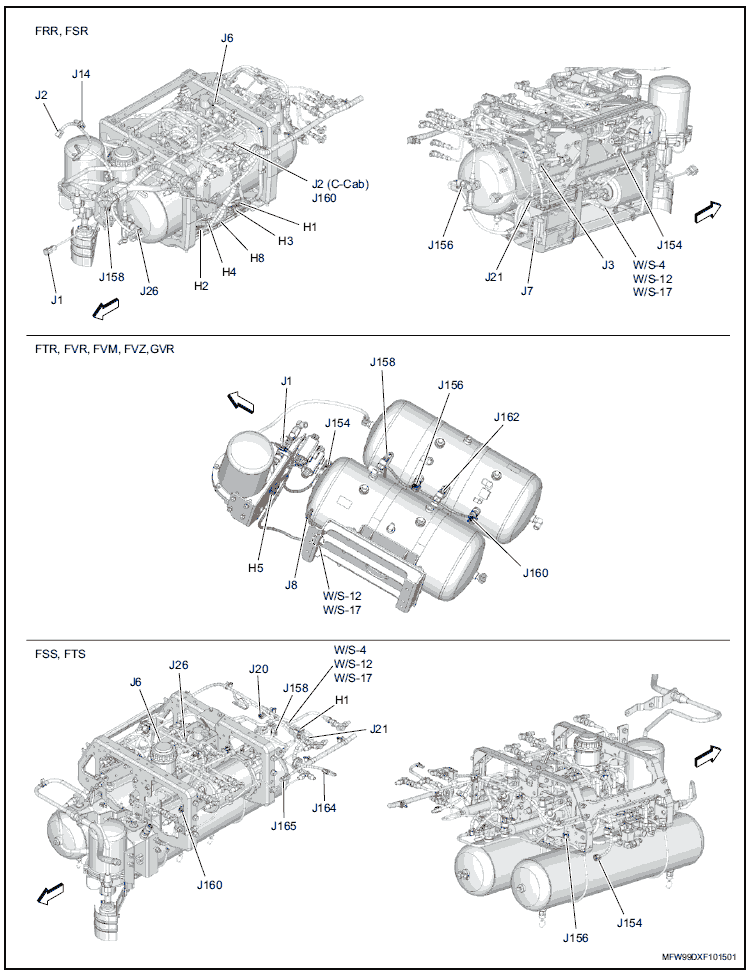

Жгут проводов воздушного баллона

  • H1 Соединение разъемов жгута проводов
  • H2 Соединение разъемов жгута проводов
  • H3 Соединение разъемов жгута проводов
  • H4 Соединение разъемов жгута проводов
  • H5 Соединение разъемов жгута проводов
  • H8 Соединение разъемов жгута проводов
  • J1 Осушитель воздуха
  • J2 Датчик расхода воздуха
  • J3 Клапан системы ASR
  • J6 Клапан системы HSA
  • J7 EHCU (Блок управления ABS/ASR)
  • J8 Электромагнитный клапан вспомогательной тормозной системы
  • J14 Датчик MAF / IAT
  • J20 Датчик хода пневматического усилителя 1
  • J21 Датчик хода пневматического усилителя 2
  • J26 Датчик уровня тормозной жидкости
  • J154 Датчик низкого давления воздуха 4
  • J156 Датчик низкого давления воздуха 1
  • J158 Датчик низкого давления воздуха 2
  • J160 Датчик низкого давления воздуха 3
  • J162 Датчик низкого давления воздуха WPA1
  • J164 Датчик пневматического усилителя 5 (Евро-2 FSS, FTS)
  • J165 Датчик пневматического усилителя 6 (Евро-2 FSS, FTS)

Модели с двигателем 6HH1
Жгут проводов кузова, модель FSR (1/2)

  • FL8 Блок реле и предохранителей
  • FL9 Блок реле и предохранителей
  • FL10 Блок реле и предохранителей
  • FL11 Блок реле и предохранителей
  • FL12 Блок реле и предохранителей
  • FL13 Блок реле и предохранителей
  • FL17 Прикуриватель
  • FL18 Прикуриватель
  • FL19 Комбинированный переключатель
  • FL27 "Масса" (кабина, спереди слева)
  • FL28 Блок прерывателя
  • FL48 Аудиосистема
  • FL61 Выключатель стартера
  • FL73 Переключатель стеклоочистителей и вспомогательной тормозной системы
  • FL87 Выключатель аварийной сигнализации
  • FL96 Выключатель звукового сигнала
  • FL115 Тахограф A
  • FL172 Датчик положения педали акселератора
  • FU10 Блок реле и предохранителей
  • FU11 Блок реле и предохранителей
  • FU12 Блок реле и предохранителей
  • FU13 Блок реле и предохранителей
  • FU14 Блок реле и предохранителей
  • FU15 Блок реле и предохранителей
  • FU16 Блок реле и предохранителей
  • FU23 Диагностический разъем
  • FU47 J/C-EA 10P1
  • FU49 J/C-EA 30P1
  • FU50 J/C-EA 30P2
  • FU52 "Масса" (рама, спереди слева)
  • FU54 "Масса" (рама, спереди слева)
  • FU56 "Масса" (кабина, спереди слева)
  • FU61 Противотуманная фара (левая)
  • FU63 Габаритный фонарь (левый)
  • FU69 Блок предохранителей 1
  • FU74 Передняя фара (левая)
  • FU81 Звуковой сигнал (левый)
  • FU82 Звуковой сигнал (правый)
  • FU97 Комбинация приборов (IP)
  • FU98 Комбинация приборов (IP)
  • FU136 Выключатель системы кондиционирования
  • FU138 Панель управления системой отопления и кондиционирования
  • FU145 Выключатель противотуманных фар
  • FU151 Переключатель PTO (МКПП)
  • FU159 Выключатель стоп-сигналов 1
  • FU166 Электронный термостат
  • FU168 Передний указатель поворотов (левый)
  • FU177 Выключатель муфты PTO
  • FU179 Датчик положения педали сцепления
  • H14 Соединение разъемов жгута проводов
  • H16 Соединение разъемов жгута проводов
  • H21 Соединение разъемов жгута проводов
  • H23 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H106 Соединение разъемов жгута проводов

Жгут проводов кузова, модель FSR (2/2)

  • FL7 Привод вентилятора
  • FL25 "Масса" (кабина, спереди слева)
  • FL66 Монтажный блок 2
  • FL67 Монтажный блок 2
  • FL106 Реле-прерыватель стеклоочистителя
  • FL169 J/C-WIP1
  • FL170 J/C-WIP2
  • FL171 Блок управления QOS
  • FU6 Резистор вентилятора
  • FU25 Привод вентилятора конденсатора
  • FU46 Датчик давления
  • FU48 J/C-EA 10P2
  • FU51 "Масса" (рама, спереди справа)
  • FU53 "Масса" (кабина, спереди справа)
  • FU55 "Масса" (рама, спереди справа)
  • FU62 Противотуманная фара (правая)
  • FU64 Габаритный фонарь (правый)
  • FU67 Электродвигатель насоса стеклоомывателя
  • FU68 Электродвигатель стеклоочистителя
  • FU75 Передняя фара (правая)
  • FU119 Вентилятор конденсатора (2)
  • FU120 Реле вспомогательной тормозной системы (2)
  • FU129 Монтажный блок 2
  • FU130 Монтажный блок 2
  • FU131 Монтажный блок 2
  • FU132 Монтажный блок 2
  • FU133 Монтажный блок 2
  • FU134 Монтажный блок 2
  • FU170 Передний правый указатель поворотов (установленный на кабине)
  • FU196 Контроллер замка двери
  • H13 Соединение разъемов жгута проводов
  • H15 Соединение разъемов жгута проводов
  • H72 Соединение разъемов жгута проводов

Жгут проводов кузова, модель FVR (1/2)

  • FL8 Блок реле и предохранителей
  • FL9 Блок реле и предохранителей
  • FL10 Блок реле и предохранителей
  • FL11 Блок реле и предохранителей
  • FL12 Блок реле и предохранителей
  • FL13 Блок реле и предохранителей
  • FL17 Прикуриватель
  • FL18 Прикуриватель
  • FL19 Комбинированный переключатель
  • FL27 "Масса" (кабина, спереди слева)
  • FL28 Блок прерывателя
  • FL48 Аудиосистема
  • FL61 Выключатель стартера
  • FL73 Переключатель стеклоочистителей и вспомогательной тормозной системы
  • FL87 Выключатель аварийной сигнализации
  • FL96 Выключатель звукового сигнала
  • FL115 Тахограф A
  • FL172 Датчик положения педали акселератора
  • FU10 Блок реле и предохранителей
  • FU11 Блок реле и предохранителей
  • FU12 Блок реле и предохранителей
  • FU13 Блок реле и предохранителей
  • FU14 Блок реле и предохранителей
  • FU15 Блок реле и предохранителей
  • FU16 Блок реле и предохранителей
  • FU23 Диагностический разъем
  • FU47 J/C-EA 10P1
  • FU49 J/C-EA 30P1
  • FU50 J/C-EA 30P2
  • FU52 "Масса" (рама, спереди слева)
  • FU54 "Масса" (рама, спереди слева)
  • FU56 "Масса" (кабина, спереди слева)
  • FU69 Блок предохранителей 1
  • FU81 Звуковой сигнал (левый)
  • FU82 Звуковой сигнал (правый)
  • FU97 Комбинация приборов (IP)
  • FU98 Комбинация приборов (IP)
  • FU119 Главное реле PTO (1)
  • FU119 Реле вентилятора конденсатора (2)
  • FU120 — (1)
  • FU120 Реле вспомогательной тормозной системы (2)
  • FU121 Реле выключения РТО (1)
  • FU121 — (2)
  • FU136 Выключатель системы кондиционирования
  • FU138 Панель управления системой отопления и кондиционирования
  • FU145 Выключатель противотуманных фар
  • FU151 Переключатель PTO (МКПП)
  • FU159 Выключатель стоп-сигналов 1
  • FU166 Электронный термостат
  • FU168 Передний указатель поворотов (левый)
  • FU174 J/C-2
  • FU177 Выключатель муфты PTO
  • FU179 Датчик положения педали сцепления
  • H11 Соединение разъемов жгута проводов
  • H14 Соединение разъемов жгута проводов
  • H16 Соединение разъемов жгута проводов
  • H21 Соединение разъемов жгута проводов
  • H23 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H106 Соединение разъемов жгута проводов

Жгут проводов кузова, модель FVR (2/2)

  • FL7 Привод вентилятора
  • FL25 "Масса" (кабина, спереди слева)
  • FL66 Монтажный блок 2
  • FL67 Монтажный блок 2
  • FL106 Реле-прерыватель стеклоочистителя
  • FL169 J/C-WIP1
  • FL170 J/C-WIP2
  • FL171 Блок управления QOS
  • FU6 Резистор вентилятора
  • FU25 Привод вентилятора конденсатора
  • FU46 Датчик давления
  • FU48 J/C-EA 10P2
  • FU51 "Масса" (рама, спереди справа)
  • FU53 "Масса" (кабина, спереди справа)
  • FU55 "Масса" (рама, спереди справа)
  • FU67 Электродвигатель насоса стеклоомывателя
  • FU68 Электродвигатель стеклоочистителя
  • FU129 Монтажный блок 2
  • FU130 Монтажный блок 2
  • FU131 Монтажный блок 2
  • FU132 Монтажный блок 2
  • FU133 Монтажный блок 2
  • FU134 Монтажный блок 2
  • FU170 Передний указатель поворотов (правый)
  • FU196 Контроллер замка двери
  • H12 Соединение разъемов жгута проводов
  • H13 Соединение разъемов жгута проводов
  • H15 Соединение разъемов жгута проводов
  • H72 Соединение разъемов жгута проводов

Передний жгут проводов рамы (модель FSR)

  • F31 Предохранитель источника питания
  • F37 Предохранитель системы кондиционирования
  • F38 Предохранитель останова двигателя
  • FB10 Блок реле ходовой части
  • FB12 Останов двигателя
  • FB18 "Масса" (рама, с правой стороны)
  • FB21 "Масса" (рама, с правой стороны)
  • FB22 "Масса" (рама, с правой стороны)
  • FB34 J/C-30P 1
  • FB37 J/C-30P 4
  • FB46 Электромагнитный клапан PTO
  • FB49 Реле стартера
  • FB50 Реле стартера
  • FB117 Датчик давления воздуха 1
  • FB118 Датчик давления воздуха 2
  • FB124 J/C-RH6P 7
  • FB144 Выключатель стоп-сигналов 2
  • H8 Соединение разъемов жгута проводов
  • H9 Соединение разъемов жгута проводов
  • H18 Соединение разъемов жгута проводов
  • H19 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H39 Соединение разъемов жгута проводов
  • H44 Соединение разъемов жгута проводов
  • H49 Соединение разъемов жгута проводов
  • H50 Соединение разъемов жгута проводов
  • H59 Соединение разъемов жгута проводов
  • H174 Соединение разъемов жгута проводов
  • H175 Соединение разъемов жгута проводов
  • J2 Датчик расхода воздуха
  • J26 Датчик уровня тормозной жидкости
  • J156 Датчик низкого давления воздуха 1
  • J164 Датчик хода пневматического усилителя 5
  • J165 Датчик хода пневматического усилителя 6
  • J255 Электромагнитный клапан вспомогательной тормозной системы
  • P1 Аккумуляторная батарея (+)
  • P2 Аккумуляторная батарея (-)
  • P3 Аккумуляторная батарея (+)
  • P4 Аккумуляторная батарея (-)
  • P5 "Масса" АКБ (рама)
  • P6 Стартер
  • SBF1 —
  • SBF2 Предохранитель стартера
  • SBF3 —
  • SBF4 Предохранитель свечей накаливания
  • SBF5 Предохранитель выключателя стартера 2
  • SBF6 Предохранитель выключателя стартера 1
  • SBF7 —
  • SBF8 Предохранитель передних фар
  • SBF9 —
  • SBF10 Предохранитель стеклоочистителя и отопителя/
  • кондиционера
  • SBF11 —
  • SBF12 Предохранитель блока реле и предохранителей
  • X20 Реле компрессора системы кондиционирования
  • X23 Реле остановки двигателя
  • X24 Диод 3

Передний жгут проводов рамы (модель FVR)

  • F31 Предохранитель источника питания
  • F37 Предохранитель системы кондиционирования
  • F38 Предохранитель останова двигателя
  • FB12 Останов двигателя
  • FB18 "Масса" (рама, с правой стороны)
  • FB21 "Масса" (рама, с правой стороны)
  • FB22 "Масса" (рама, с правой стороны)
  • FB34 J/C-30P 1
  • FB37 J/C-30P 4
  • FB46 Электромагнитный клапан PTO
  • FB49 Реле стартера
  • FB50 Реле стартера
  • FB95 Датчик нейтральной передачи (ZF)
  • FB117 Датчик давления воздуха 1
  • FB118 Датчик давления воздуха 2
  • FB124 J/C-RH6P 7
  • FB144 Выключатель стоп-сигналов 2
  • FB171 Датчик топливного бака (левый)
  • FB193 Датчик расхода воздуха
  • FB195 Оконечный резистор (модели Евро-2 с двигателем 6HK1)
  • FB233 Электромагнитный клапан вспомогательной тормозной системы
  • H4 Соединение разъемов жгута проводов
  • H9 Соединение разъемов жгута проводов
  • H11 Соединение разъемов жгута проводов
  • H12 Соединение разъемов жгута проводов
  • H29 Соединение разъемов жгута проводов
  • H30 Соединение разъемов жгута проводов
  • H31 Соединение разъемов жгута проводов
  • H33 Соединение разъемов жгута проводов
  • H34 Соединение разъемов жгута проводов
  • H35 Соединение разъемов жгута проводов
  • H36 Соединение разъемов жгута проводов
  • H37 Соединение разъемов жгута проводов
  • H38 Соединение разъемов жгута проводов
  • H39 Соединение разъемов жгута проводов
  • H44 Соединение разъемов жгута проводов
  • H49 Соединение разъемов жгута проводов
  • H50 Соединение разъемов жгута проводов
  • H59 Соединение разъемов жгута проводов
  • H147 Соединение разъемов жгута проводов
  • H174 Соединение разъемов жгута проводов
  • H175 Соединение разъемов жгута проводов
  • J1 Осушитель воздуха
  • J26 Датчик уровня тормозной жидкости
  • J29 J/C-EBUL8P
  • J30 J/C-EBUR8P
  • J31 Противотуманная фара (левая)
  • J32 Противотуманная фара (правая)
  • J33 Левый габаритный фонарь (установленный на бампере)
  • J34 Правый габаритный фонарь (установленный на бампере)
  • J39 Передняя фара (галогенная) (левая)
  • J40 Передняя фара (галогенная) (правая)
  • J43 Передний левый указатель поворотов (установленный на бампере)
  • J44 Передний правый указатель поворотов (установленный на бампере)
  • J156 Датчик низкого давления воздуха 1
  • J164 Датчик хода пневматического усилителя 5
  • J165 Датчик хода пневматического усилителя 6
  • P1 Аккумуляторная батарея (+)
  • P2 Аккумуляторная батарея (-)
  • P3 Аккумуляторная батарея (+)
  • P4 Аккумуляторная батарея (-)
  • P5 "Масса" АКБ (рама)
  • P6 Стартер
  • SBF1 —
  • SBF2 Предохранитель стартера
  • SBF3 —
  • SBF4 Предохранитель свечей накаливания
  • SBF5 Предохранитель выключателя стартера 2
  • SBF6 Предохранитель выключателя стартера 1
  • SBF7 —
  • SBF8 Предохранитель передних фар
  • SBF9 —
  • SBF10 Предохранитель стеклоочистителя и отопителя/кондиционера
  • SBF11 —
  • SBF12 Предохранитель блока реле и предохранителей
  • X20 Реле компрессора системы кондиционирования
  • X23 Реле остановки двигателя
  • X24 Диод 3

Задний жгут проводов рамы (модель FSR)

  • H44 Соединение разъемов жгута проводов
  • H104 Соединение разъемов жгута проводов
  • J49 J/C-8P 2
  • J50 J/C-8P 1
  • J51 Подсветка номерного знака
  • J58 Задний комбинированный фонарь (левый)
  • J59 Задний комбинированный фонарь (правый)
  • J 38 J/C-6P 2
  • J 67 Датчик топливного бака (задний)
  • J 95 J/C-8P 3
  • J201 Запасной габаритный фонарь (левый)
  • J202 "Масса" запасного габаритного фонаря (левого)
  • J203 Запасной габаритный фонарь (правый)
  • J204 "Масса" запасного габаритного фонаря (правого)

Задний жгут проводов рамы (модель FVR)

  • H44 Соединение разъемов жгута проводов
  • H104 Соединение разъемов жгута проводов
  • J49 J/C-8P 2
  • J50 J/C-8P 1
  • J51 Подсветка номерного знака
  • J58 Задний комбинированный фонарь (левый)
  • J59 Задний комбинированный фонарь (правый)
  • J66 Задний левый колесный датчик скорости
  • J 38 J/C-6P 2
  • J 95 J/C-8P 3
  • J201 Запасной габаритный фонарь (левый)
  • J202 "Масса" запасного габаритного фонаря (левого)
  • J203 Запасной габаритный фонарь (правый)
  • J204 "Масса" запасного габаритного фонаря (правого)

Жгут проводов двери, крыши, бампера, пола (кабина со спальным местом)

  • D4 Привод замка передней левой двери
  • D5 Выключатель и привод замка передней правой двери
  • D6 Электродвигатель стеклоподъемника передней левой двери
  • D7 Электродвигатель стеклоподъемника передней правой двери
  • D8 Правый боковой указатель поворотов (установленный на двери)
  • D9 Левый боковой указатель поворотов (установленный на двери)
  • D10 Правый громкоговоритель
  • D11 Левый громкоговоритель
  • D14 Переключатель электрического стеклоподъемника передней правой двери
  • D15 Переключатель электрического стеклоподъемника передней двери (левый)
  • F7 Выключатель замка кабины
  • F10 Концевой выключатель передней левой двери
  • F12 Датчик-выключатель системы стояночного тормоза
  • F15 Выключатель ремня безопасности
  • G6 Освещение кабины
  • H11 Соединение разъемов жгута проводов
  • H12 Соединение разъемов жгута проводов
  • H13 Соединение разъемов жгута проводов
  • H14 Соединение разъемов жгута проводов
  • H15 Соединение разъемов жгута проводов
  • H16 Соединение разъемов жгута проводов
  • H21 Соединение разъемов жгута проводов
  • H23 Соединение разъемов жгута проводов
  • H72 Соединение разъемов жгута проводов
  • J29 J/C-EBUL8P
  • J30 J/C-EBUR8P
  • J31 Противотуманная фара (левая)
  • J32 Противотуманная фара (правая)
  • J33 Левый габаритный фонарь (установленный на бампере)
  • J34 Правый габаритный фонарь (установленный на бампере)
  • J35 Привод регулировки света левой фары (установленный на бампере)
  • J36 Привод регулировки света правой фары (установленный на бампере)
  • J39 Передняя фара (галогенная) (левая)
  • J40 Передняя фара (галогенная) (правая)
  • J43 Передний левый указатель поворотов (установленный на бампере)
  • J44 Передний правый указатель поворотов (установленный на бампере)

Жгут проводов двигателя (модели с двигателем 6HН1)

  • E2 Генератор переменного тока (B)
  • E6 Компрессор системы кондиционирования
  • E31 Свеча накаливания
  • E65 Датчик давления масла
  • E118 Генератор переменного тока (А)
  • E119 Ускоритель холодного пуска
  • E120 Ускоритель холодного пуска
  • H174 Соединение разъемов жгута проводов
  • H175 Соединение разъемов жгута проводов

Жгут проводов трансмиссии (МТ)

  • E61 Стартер (S)
  • H39 Соединение разъемов жгута проводов
  • H59 Соединение разъемов жгута проводов
  • J117 Датчик скорости автомобиля
  • J118 Выключатель фонарей заднего хода
  • J260 Датчик частоты вращения
  • P6 Стартер (B)
Назад к содержимому
