Как правильно читать схему RENAULT MIDLUM

РАЗБИВКА АВТОМОБИЛЯ В ТРЕХ ИЗМЕРЕНИЯХ :
Автомобиль разделяется на несколько зон, обозначенных определенным образом.

Разбивка по вертикали (в высоту) :
Это относится к кабине. Четыре зоны, обозначаемые строчными (малыми) буквами.

Разбивка в поперечном направлении (в ширину) :
Три зоны, обозначаемые заглавными буквами.
А : правые сторона и лонжерон,
В : центральная часть,
С : левые сторона и лонжерон.

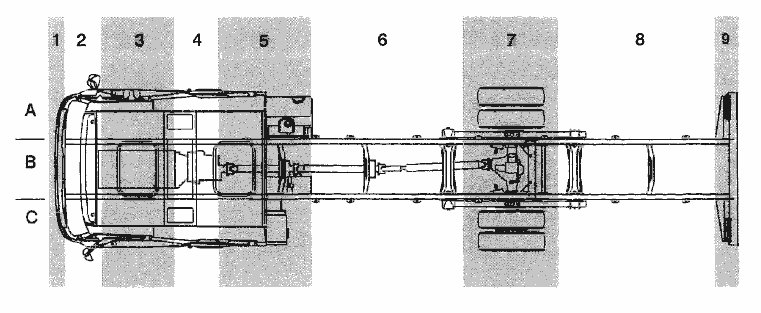

Разбивка по горизонтали (в длину) :
Девять зон, обозначаемых цифрами. Зона 7 (средний мост) относится только к автомобилям с колесной
формулой 6x4 или 6x6.
Зона 1 обозначает:
- на шасси — бампер и вмонтированное в него оборудование.
- в кабине — элементы передка, доступ к которым открывается через решетку радиатора.
Пример:
А1 : бампер с правой стороны (фары, ...)
СЗ : колесо переднее левое (датчик АБС)
С2Ь : панель приборов, левая сторона
АЗс : сиденье пассажира

КАК ЧИТАТЬ СХЕМЫ
Каждая схема включает в себя несколько подсхем, идентифицируемых номерами в правом нижнем
углу. В горизонтальном направлении каждая из них разбита на зоны.
Провод, соединяющий два токоприемника, изображенные на двух различных схемах, имеет ссылочный ’’адрес” для связи.
Пример: В2 = см. в зоне В на листе схемы 2.

ПРЕДВАРИТЕЛЬНОЕ ОСНАЩЕНИЕ
Цепи, изображенные пунктирной линией, соответствуют альтернативному варианту подключения или
комплектации.
