Описание инсталяции тормозной системы прицепа HALDEX

EB+ Поколение 2
Система 2М, "по сторонам", трех-осный полуприцеп, 2х контурная тормозная система, с тормозными камерами.

  • 1 Трубопровод питания
  • 2а Сервисный трубопровод
  • 2з Сервисный трубопровод
  • За Трубопровод рессивера
  • Зв Трубопровод рессивера
  • 3с Трубопровод рессивера
  • 4а Тормозной тр.
  • 4с Тормозной тр.
  • 5а Труб. подвески
  • 5b Труб. подушек

С конфигурацией системы 2М, "по сторонам" с REV и с тормозными камерами.

  • 1 Головка линии питания
  • 2 Головка линии управления
  • 3 Магистральный фильтр
  • 4 Воздухораспределитель ( R.E.V )
  • 5 Ресивер
  • 6 Дренажный клапан
  • 7 Тестовый выход
  • 8 Блок ЕВ+
  • 9 Тормозные камеры
  • 10 Кран уровня пола
  • 11 Защитный клапан давления
  • 12 Подушки пневмо - подвески
  • 13 Тестовый выход

2М, "По сторонам", с парковочно-растормаживающим краном.

  • Головка линии питания
  • Головка линии управления
  • Магистральный фильтр
  • Парковочно - растормаживающий кран
  • Ресивер
  • Дренажный клапан
  • Тестовый выход
  • Блок ЕВ+
  • Энерго аккумуляторы
  • 10 Тормозные камеоы
  • 11 Подушки пневмоподвески

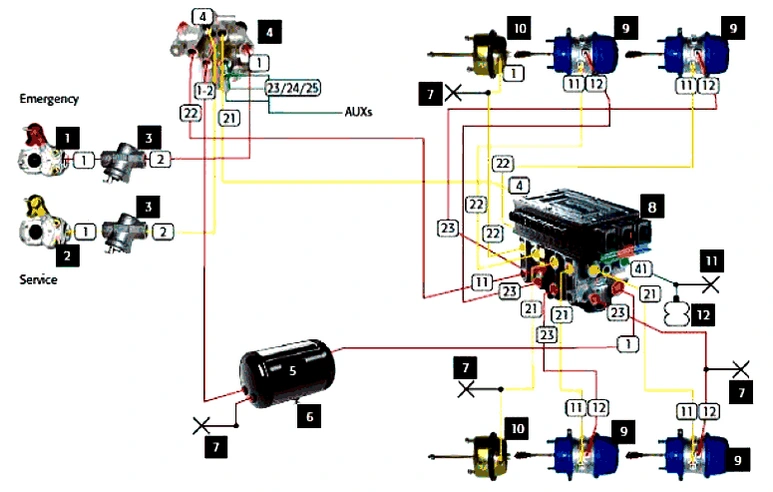

2М, "По сторонам", с блоком управления тормозами прицепа и энергоаккумуляторами.

  • Головка линии питания
  • Головка линии управления
  • Магистральный фильтр
  • Блок управления тормозами прицепа (ТrСМ)
  • б Рессивер
  • Дренажный клапан
  • Тестовый выход
  • Блок ЕВ+
  • Энергоаккумупяторы
  • 10 Тормозные камеры
  • 11 Тестовый выход
  • 12 Подушки пневмоподвески

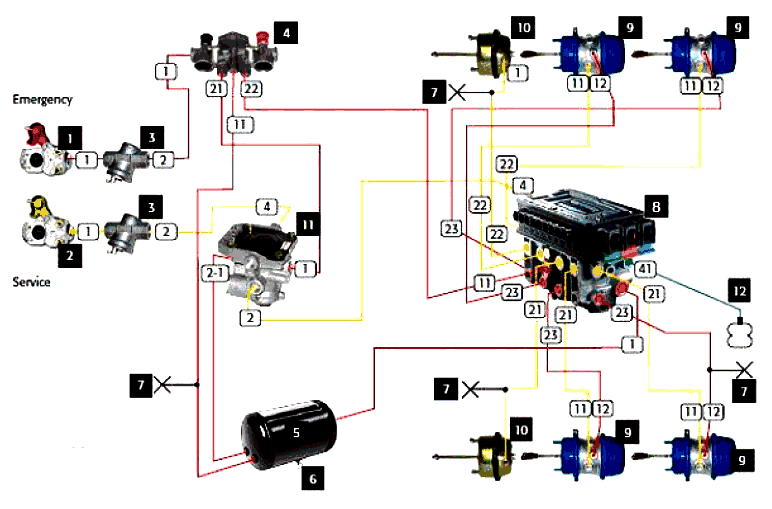

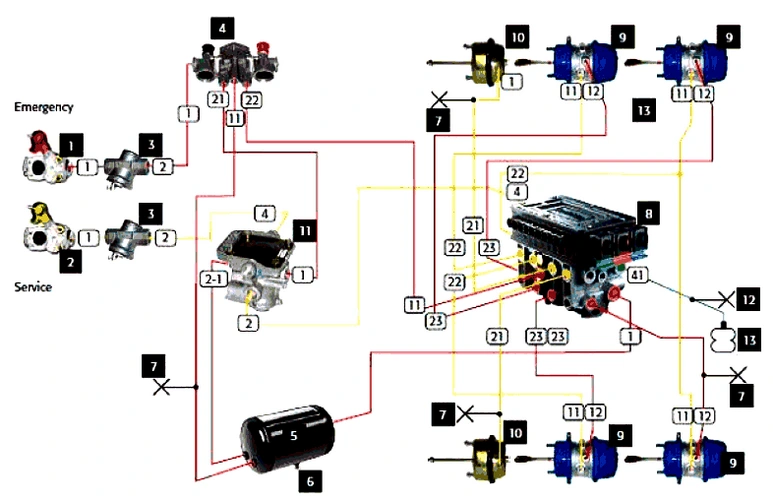

"По осям" с REV и Парковочно - растормаживающим краном.

  • Гоповка линии питания
  • Головкака линии управления
  • Магистральный фипьтр
  • Ларковочно - рэстормаживаюший кран
  • Ресивер
  • Дренажный клапан
  • Тестовый выход
  • Блок ЕВ+
  • 9 Энергоаккумуляторы
  • 10 Тормозные камеры
  • 11 Воздухораспределитель ( R.E.V )
  • 12 Тестовый выход
  • 13 Подушки пневмоподвески

"По сторонам" с REV и парковочно растормаживающим краном.

  • Головка линии питания
  • Головка линии управления
  • Магистральный фильтр
  • Парковочно-растормаживающий кран
  • Ресивер
  • Дренажный клапан
  • Тестовый выход
  • Блок ЕВ+
  • Энергоаккумуляторы
  • 10 Тормозные камеры
  • 11 Воздухораспределитель ( R.E.V. )
  • 12 Подушки пневмоподвески

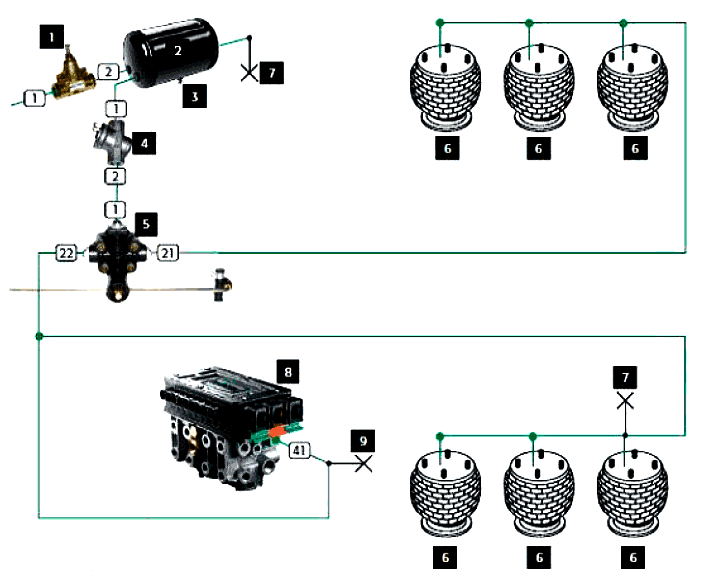

С краном уровня пола.

  • Защитный клапан давления
  • Ресивер
  • Дренажный клапан
  • Магистральный фильтр
  • Кран уровня пола
  • Воздушные подушки пневмоподвески
  • Тестовый выход
  • Блок ЕВ+
  • Тестовый выход

С краном уровня пола и COLAS

  • Защитный клапан давления
  • Ресивер
  • Дренажный клапан
  • Магистральный фильтр
  • Кран уровня пола
  • Воздушные подушки пневмоподвески
  • Тестовый выход
  • Влок ЕB+
  • Тестовый выход
  • 10 Кран COLAS

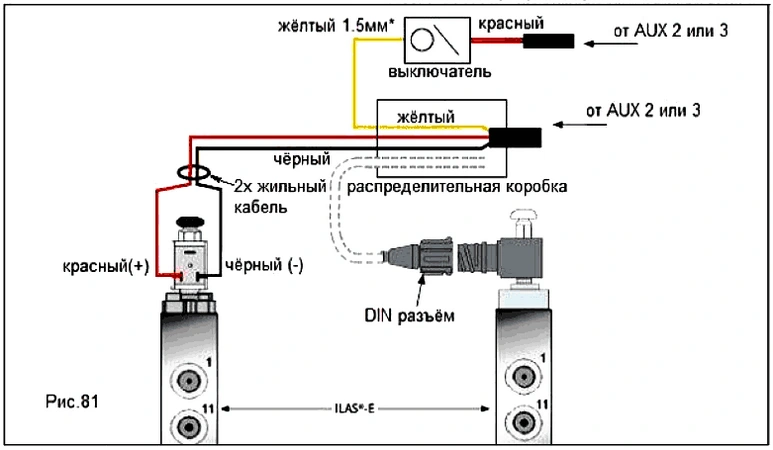

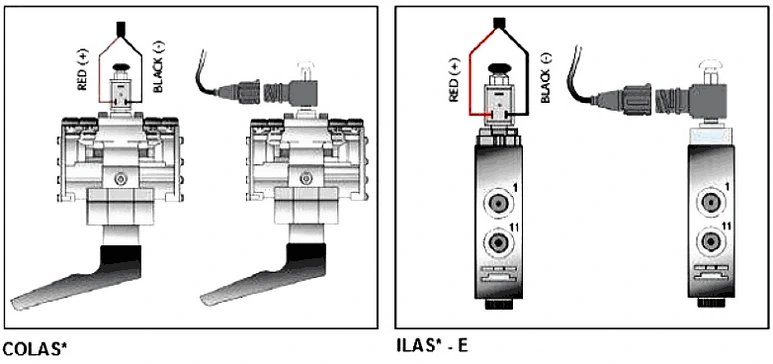

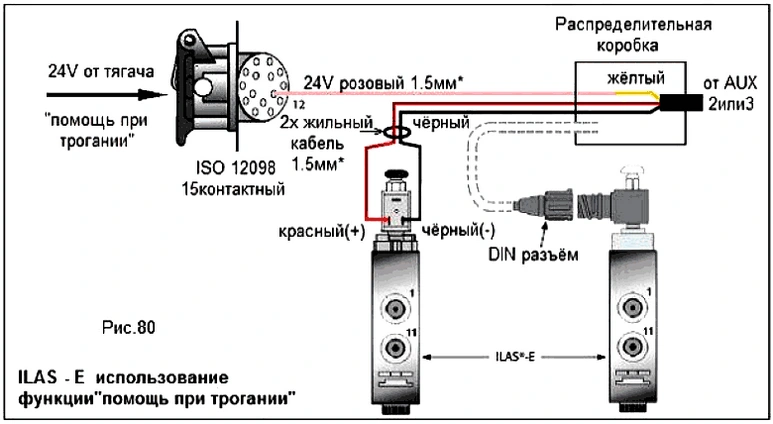

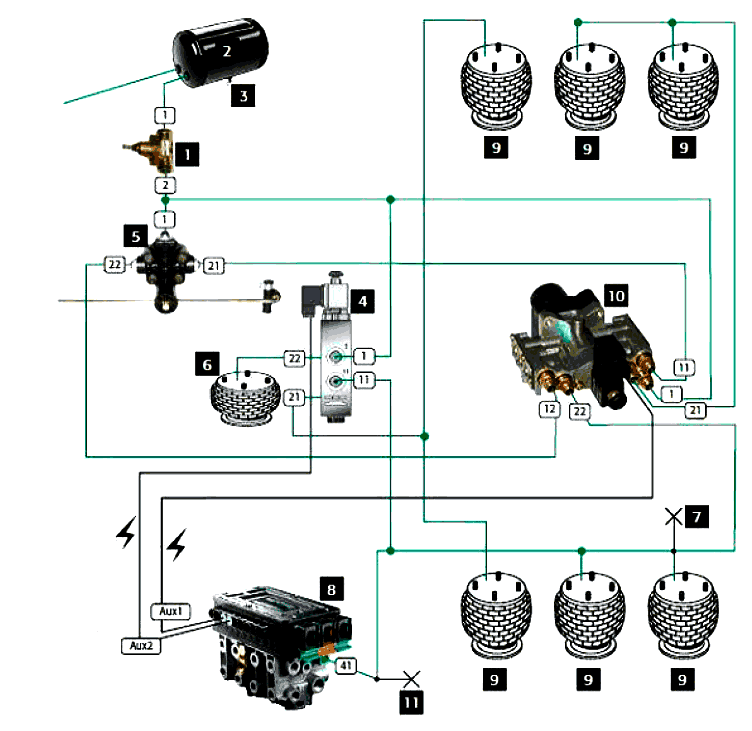

Система с COLAS и ILAS - Е.

  • Защитный клапан давления
  • Ресивер
  • Дренажный клапан
  • Кран системы ILAS - Е (система управления подъёмной осью)
  • Кран уровня пола
  • Подушки подъёма оси
  • Тестовый выход
  • Блок ЕВ+
  • Подушки пневмоподвески
  • 10 Кран системы COLAS (система управл. высотой уровня пола)
  • 11 Тестовый выход

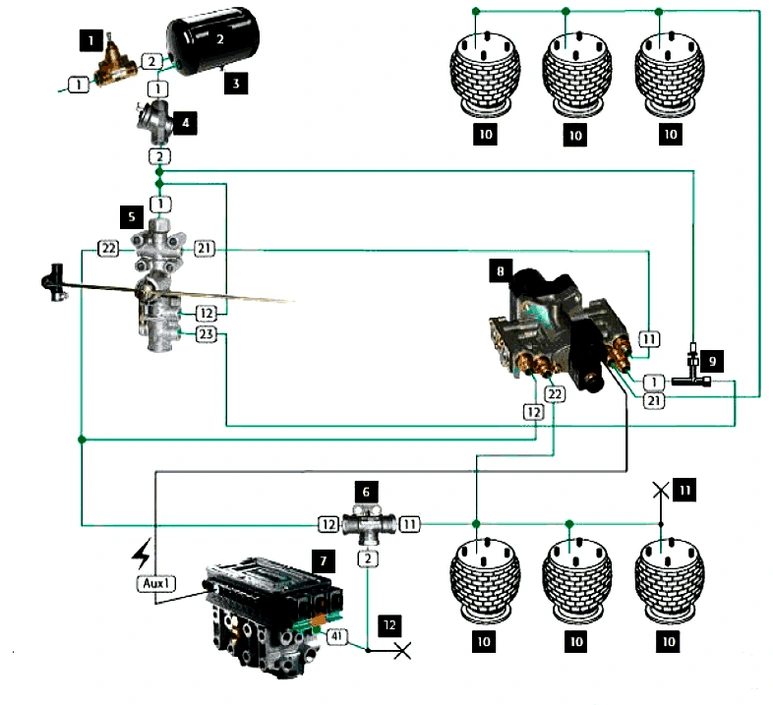

С системой COLAS , ограничителем высоты пола и обратным клапаном DCV - Вариант 1 (предпочтительный)

  • Защитный клапан давления
  • Ресивер
  • Дренажный клапан
  • Магистральный фильтр
  • Кран уровня пола с ограничителем высоты
  • Обратный клапан (D.C.V. предпочтительно поршневой)
  • Блок ЕВ+
  • COLAS
  • Дроссель
  • 10 Подушки пневмоподвески
  • 11 Тестовый выход
  • 12 Тестовый выход - симулятор

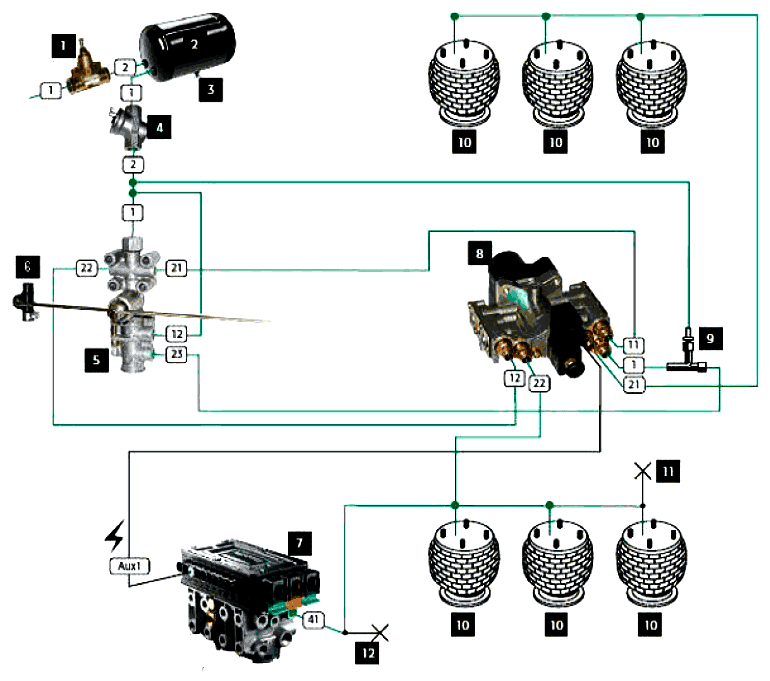

С ограничителем высоты пола и COLAS - (вариант 2).

  • Защитный клапан давления
  • Ресивер
  • 3 Дренажный клапан
  • Магистральный фильтр
  • Кран уровня пола с ограничителем высоты
  • б Тяга управления крана уровня пола
  • Блок ЕБ+
  • б COLAS
  • 9 Дроссель
  • 10 Подушки пневмоподвески
  • 11 Тестовый выход
  • 12 Тестовый выход - симулятор

Трёх-осевой полуприцеп с конфигурацией ЗМ двух-контурной тормозной системой,  энергоаккумуляторами и парковочно-растормаживающим краном.

  • Головка линии питания
  • Головка линии управления
  • Магистральный фильтр
  • Парковочно-растормаживающий кран
  • Воздухораспределитель ( R.E.V )
  • Ресивер
  • Дренажный клапан
  • Тестовый выход
  • Блок ЕВ+ с основным ECU
  • 10 Блок ЕВ+ с вспомогательным ECU
  • 11 Энергоаккумуляторы
  • 12 Тормозные камеры
  • 13 Тестовый выход - симмулятор

Двух-осевой прицеп с конфигурацией ЗМ, двух-контурной тормозной системой и энергоаккумуляторами.

  • Головка линии питания
  • Головка линии управления
  • Магистральный фильтр
  • Растормаживающий клапан
  • Воздухораспределитель ( R.Е.V )
  • Ресивер
  • 7 Дренажный клапан
  • Тестовый выход
  • Блок ЕВ+ (2М основной ЕСU )
  • 10 Блок ЕВ+ (1М вспомогательный ЕСU )
  • 11 Энергоаккумуряторы
  • 12 Тормозные камеры
  • 13 Тестовый выход - симулятор
  • 14 Парковочный клапан

Схема электропроводки

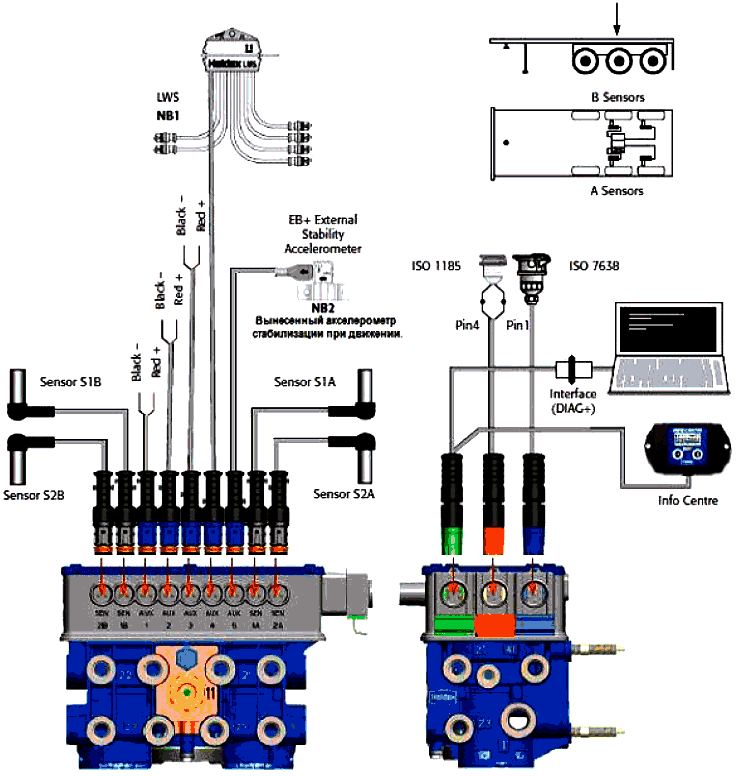

Диаграмма электропроводки 2 датчика + ISO 7638 и ISO 1185 с инфо-центром и 3 AUX.


Электропроводка дополнительного оборудования 2 датчика, IS07638, IS01185, инфоцентр, LWS и 3 AUX.

№1 - Датчики износа тормозных колодок, подходят только к АUХ4.
№2 - Наружный (дополнительный) акселерометр, подходит только к АUХ5.

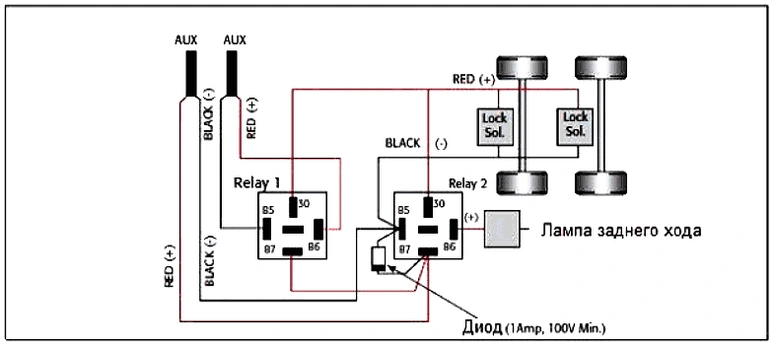

Электропроводка дополнительного оборудования
