Система тормозного управления Mercedes Actros MP1

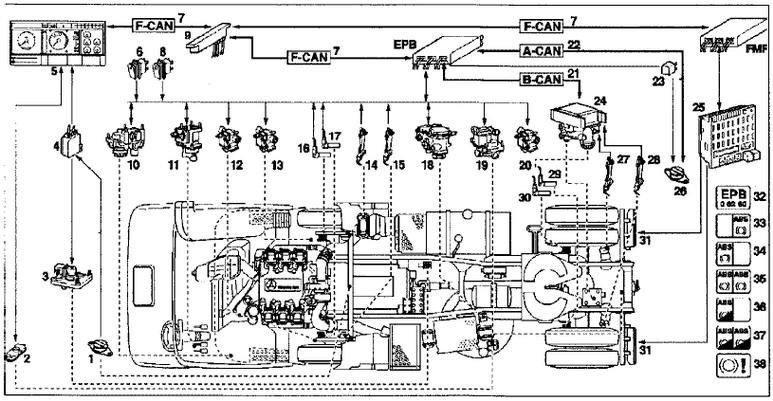

  • 1 - Разъем прицепа Х11 (15pin);
  • 2 - Датчик давления (В71) в контурах тормозного приврда 1 и 2;
  • 3 - Электромагнитный клапан ограничения давления (Y60);
  • 4 - Блок записи (А45);
  • 5 - Панель приборов (Р2);
  • 6 - Выключатель ABS (S39);
  • 7 - Шина CAN автомобиля;
  • 8 - Выключатель ASR (S40);
  • 9 - Начальная точка шины CAN автомобиля;
  • 10 - Ограничивающее реле переднего моста (Y21);
  • 11 - Датчик тормозов (В44);
  • 12 - Левый электромагнитный клапан ABS переднего моста (Y16);
  • 13 - Правый электромагнитный клапан ABS переднего моста (Y17);
  • 14 - Правый датчик износа тормозных накладок 1-го переднего моста (В37);
  • 15 - Левый датчик износа тормозных накладок 1-го переднего моста (В36);
  • 16 - Правый датчик частоты вращения переднего моста (В31);
  • 17 - Левый датчик частоты вращения переднего моста (ВЗО);
  • 18 - Электропневматический клапан прицепа (Y23);
  • 19 - Резервный клапан (Y22);
  • 20 - Электромагнитный клапан ASR (Y20) для автомобилей 6x2 и 6x2/4;
  • 21 - Шина CAN тормозной системы;
  • 22 - Шина CAN прицепа;
  • 23 - Отсечное реле прицепа (А25/КЗ);
  • 24 - Осевой модулятор ведомого моста (А28);
  • 25 - Базовый модуль (А7);
  • 26 - Разъем ABS прицепа (Х12 7pin);
  • 27 - Правый датчик износа тормозных накладок 1-го заднего моста (В41);
  • 28 - Левый датчик износа тормозных накладок 1-го заднего моста (В40);
  • 29 - Левый датчик частоты вращения 1-го заднего моста (В32);
  • 30 - Правый датчик частоты вращения 1-го заднего моста (В31);
  • 31 - Фонари сигнала торможения;
  • 32 - Многофункциональный дисплей (код неисправности ЕРВ);
  • 33 - Индикатор неисправности ABS прицепа;
  • 34 - Индикатор неисправности ABS тягача;
  • 35 - Индикатор информации ABS;
  • 36 - Индикатор отключения ABS тягача (внедорожный цикл);
  • 37 - Индикатор отключения ABS прицепа (внедорожный цикл);
  • 38 - Индикатор ограничения давления.
