Электросхемы грузового автомобиля Mercedes Actros MP1

Перечень элементов электрооборудования
  • А 1 Блок управления дневным включенным светом фар
  • А 2 Блок управления стеклоочистителей передних фар
  • А 3 Блок управления FM/FMR
  • А 4 Блок управления предпусковым подогревом
  • А 5 Блок управления системой для перевозки опасных грузов
  • А 6 Блок управления MR/PLD
  • А 7 Базовый модуль
  • А 8 Подвеска сиденья водителя
  • А 9 Радио ABS/ASR
  • А 10 Блок управления ABS/ASR
  • А 11 Блок управления BS/EPB
  • А 12 Кнопочный блок управления отопителем
  • А 14.2 Блок управления WR
  • А 15 Блок управления переключением передач С8/ЕР8
  • А 16 Блок управления коробкой передач GS/EPS
  • А 17 Блок управления KS/MKR
  • А 18 Блок управления AG/AGE
  • А 19 Блок управления КВ/ЕМК
  • А 20 Блок управления замедлителем
  • А 22 Блок управления РСМ
  • А 23 Блок управления ZV/KSA
  • А 26 Держатель диода
  • А 28 Модулятор осевых нагрузок ведущего моста
  • А 30 Блок управления WS/FSS
  • А 40 Блок управления подушкой безопасности водителя
  • А 42 Блок управления WSP
  • А 43 Блок управления RFL
  • А 44 Блок управления АТА [EDW]
  • А 45 Блок управления системой распознавания наличия прицепа
  • А 62 Вспомогательный блок управления движением с интегрированной оптикой
  • А 73 Генератор импульсов делителя
  • А 74 SR-ECU
  • В 1 Педаль акселератора
  • В 2 Датчик сцепления
  • В 3 Датчик частоты вращения промежуточного вала
  • В 4 Датчик наружной температуры
  • В 5 Выключатель стояночных фонарей
  • В 6 Датчик уровня охлаждающей жидкости
  • В 7 Датчик засорения воздушного фильтра
  • В 10 Датчик температуры топлива
  • В 11 Датчик температуры масла
  • В 12 Датчик давления масла
  • В 14 Датчик уровня масла
  • В 15 Датчик положения (угла поворота) коленчатого вала
  • В 16 Датчик BMT
  • В 30 Датчик частоты вращения левого колеса, передний мост
  • В 31 Датчик частоты вращения правого колеса, передний мост
  • В 32 Датчик частоты вращения левого колеса, 1 -й задний мост
  • В 33 Датчик частоты вращения правого колеса, 1 -й задний мост
  • В 34 Датчик частоты вращения левого колеса, 2-й задний мост
  • В 35 Датчик частоты вращения правого колеса, 2-й задний мост
  • В 36 Датчик износа накладок тормозных колодок левого колеса, передний мост
  • В 37 Датчик износа накладок тормозных колодок правого колеса, передний мост
  • В 38 Датчик торможения левого колеса 2-го заднего моста
  • В 39 Датчик торможения правого колеса 2-го заднего моста
  • В 40 Датчик износа накладок тормозных колодок левого колеса, 1 -й задний мост
  • В 41 Датчик износа накладок тормозных колодок правого колеса, 1-й задний мост
  • В 42 Датчик износа накладок тормозных колодок левого колеса, 2-й задний мост
  • В 43 Датчик износа накладок тормозных колодок правого колеса,
  • В 44 Датчик тормозного усилия
  • В 46 Датчик высокого/низкого давления
  • В 47 Датчик температуры трансмиссионного масла
  • В 48 Датчик температуры масла в редукторе передней оси
  • В 49 Датчик температуры масла в редукторе задней оси
  • В 50 Датчик температуры масла в раздаточной коробке
  • В 57 Датчик вращения
  • В 60 Датчик переключения передач
  • В 61 Датчик канала
  • В 62 Датчик раздаточной коробки
  • В 63 Датчик раздаточной коробки
  • В 65 Датчик температуры охлаждающей жидкости
  • В 66 Датчик температуры масла
  • В 68 Подушка безопасности водителя/управляющий датчик
  • В 70 Датчик давления в тормозном контуре
  • В 76 Датчик конденсата .
  • В 99 Датчик вращения
  • В 110 Комбинированный датчик температуры/давления масла
  • В 111 Комбинированный датчик температуры/давления надцуваемого воздуха
  • D 1-А26 Диод 2 GGVS (держатель диода А26)
  • D 4-А26 GGVS+диод 4 (держатель диода А26)
  • D 2-А26 Диод 2 GGVS (держатель диода А26)
  • D 2 Диод 14 дополнительного генератора (опора диода А26)
  • Е 3 Левый задний фонарь
  • Е 4 Правый задний фонарь
  • Е 6 Левый противотуманный фонарь
  • Е 7 Правый противотуманный фонарь
  • Е 8 Левая фара (блок-фара)
  • Е 9 Правая фара (блок-фара)
  • Е 10 Левый габаритный фонарь
  • Е 11 Правый габаритный фонарь
  • Е 12 Левый позиционный фонарь
  • Е 13 Правый позиционный фонарь
  • Е 16 Левая дополнительная фара
  • Е 17 Правая дополнительная фара
  • Е 18 Левый передний указатель поворота
  • Е 19 Правый передний указатель поворота
  • Е 20 Левый передний боковой указатель поворота/габаритный фонарь
  • Е 21 Правый передний боковой указатель поворота/габаритный фонарь
  • Е 22 Подсветка пола
  • Е 23 Подсветка пепельницы водителя
  • Е 24 Подсветка пепельницы переднего пассажира
  • Е 25 Подсветка двери водителя
  • Е 26 Подсветка двери пассажира
  • Е 29 Фонарь для чтения возле водителя
  • Е 46 Левый дополнительный позиционный фонарь
  • Е 47 Средний дополнительный позиционный фонарь
  • Е 48 Правый дополнительный позиционный фонарь
  • F 1-А7 Предохранитель заднего противотуманного фонаря (базовый)
  • F 2-А7 Предохранитель подсветки приборов, цепь 58 (базовый модуль)
  • F 3-А7 Предохранитель вентилятора системы охлаждения, цепь 30 (базовый модуль)
  • F 4-А7 Предохранитель для радиоприемника/люка, цепь 30 (базовый модуль)
  • F 5-А7 Предохранитель фар, цепь 30 (базовый модуль)
  • F 6-А7 Предохранитель дополнительных фар, цепь 30 (базовый модуль)
  • F 7-А7 Предохранитель реле В+, цепь 30 (базовый модуль)
  • F 8-А7 Предохранитель подогреваемых зеркал заднего вида, цепь В + (базовый модуль)
  • F 9-А7 Предохранитель подвески сиденья, цепь 30 (базовый модуль)
  • F 10-А7 Предохранитель диагностического разъема/панели приборов, цепь 30 (базовый модуль)
  • F 10-А27 Предохранитель системы автоматической регулировки уровня масла в двигателе, цепь 15
  • (держатель предохранителей А 2)
  • F 11 -А7 Предохранитель розетки прицепа, цепь 30 (базовый модуль)
  • F 12-А7 Предохранитель розетки ABS/BS/EPB прицепа, цепь 30 (базовый модуль)
  • F 13-А7 Предохранитель внутреннего освещения, цепь 30 (базовый модуль)
  • F 14-А7 Предохранитель фароомывателей, цепь 30 (базовый модуль)
  • F 15-А7 Предохранитель генератора, цепь 15 (базовый модуль)
  • F 16-А7 Предохранитель коробки отбора мощности, цепь 15 (базовый модуль)
  • F 17-А7 Предохранитель вентилятора отопителя/дополнительного отопителя, цепь 15В (базовый модуль)
  • F 18-А7 Предохранитель радиоприемника/телефона/навигации, цепь 15В (базовый модуль)
  • F 19-А7 Предохранитель подсветки пепельницы/активного угольного фильтра, цепь 15В (базовый модуль)
  • F 20-А7 Предохранитель электростеклоподъемника пассажирской двери, цепь 15В (базовый модуль)
  • F 21-А7 Предохранитель электростеклоподъемника двери водителя, цепь 15В (базовый модуль)
  • F 22-А7 Предохранитель аварийной световой сигнализации, цепь 30 (базовый модуль)
  • F 23-А7 Предохранитель ближнего света правой фары/электронной противоугонной сигнализации, цепь 56Ь (базовый модуль)
  • F 24-А7 Предохранитель ближнего света левой фары/электронной противоугонной сигнализации, цепь 56Ь (базовый модуль)
  • F 25-А7 Предохранитель дальнего света правой фары, цепь 56а (базовый модуль)
  • F 26-А7 Предохранитель дальнего света левой фары, цепь 56а (базовый модуль)
  • F 27-А7 Предохранитель левого бокового фонаря, заднего фонаря/ габаритного фонаря, цепь 58 (базовый модуль)
  • F 28-А7 Предохранитель правого бокового фонаря, заднего фонаря/ габаритного фонаря, цепь 58 (базовый модуль)
  • F 29-А7 Предохранитель системы переключения передач GS/EPS/EAS, цепь 15 (базовый модуль)
  • F 30-А7 Предохранитель MR/PLD, цепь 15 (базовый модуль)
  • F 31-А7 Предохранитель регулятора положения наружного зеркала заднего вида, цепь 15 (базовый модуль)
  • F 32-А7 Предохранитель AWD, цепь 15 (базовый модуль)
  • F 3 3 -А 7 Предохранитель выключателя аварийной световой сигнализации, цепь 15 (базовый модуль)
  • F 34-А7 Предохранитель стоп-сигналов автомобиля и прицепа, цепь 15 (базовый модуль)
  • F 35-А7 Предохранитель WS/FSS розетки ABS прицепа ABS/BS/EPB, цепь 15 (базовый модуль)
  • F 36-А7 Предохранитель стартера, цепь 50 /нагревателя батареи, цепь 30 (базовый модуль)
  • F 37-А7 Предохранитель двигателя стеклоочистителей/стеклоомывателей, цепь 15 (базовый модуль)
  • F 38-А7 Предохранитель приборов/подушки безопасности, цепь 15 (базовый модуль)
  • F 39-А7 Предохранитель сигнала/диагностического разъема, цепь 15 (базовый модуль)
  • F40-A7 Предохранитель блокировки дифференциала задней оси, цепь 15 (базовый модуль)
  • F41-А7 Предохранитель регулятора угла наклона света фар/подвески сиденья водителя, цепь 15 (базовый модуль)
  • F70 Предохранитель КВ/ЕМК, разъем 30
  • G1 Батарея
  • G2 Генератор
  • G3 Дополнительный генератор
  • Н2 Сигнал
  • Н24 Сигнальная лампочка зарядного тока дополнительного генератора
  • Н28 Сигнальная лампочка включенного противотуманного света фар
  • К1-А7 Генератор импульсов указателей поворота (базовый модуль)
  • К1-А37 Реле подогреваемого лобового стекла (блок реле А32)
  • К2-А37 Реле подогреваемого лобового стекла/реле ремней безопасности (блок реле А32)
  • КЗ-А7 Реле дополнительных фар (базовый модуль)
  • КЗ-А25 Реле АРБ{блок реле А31)
  • К4-А7 Реле стартера/подогрева батареи (базовый модуль)
  • К5-А7 Реле 0+ (базовый модуль)
  • К5-А37 Реле цепи 15 для системы управления FR/FMR и MR/PLD с системой GGVS (блок реле А32)
  • К6-А7 Реле стоп-сигналов (базовый модуль)
  • К6-А25 Реле дополнительного отопителя с системой GGVS (блок реле А31)
  • К6-А37 Реле EHZ охлаждения трансмиссионного масла VG (блок реле А32)
  • К7-А7 Реле фонарей заднего хода (базовый модуль)
  • М 1 Стартер
  • М 2 Система автоматической регулировки уровня масла в двигателе
  • М 3 Электродвигатель стеклоочистителей
  • М 4 Насос стеклоомывателей
  • М 5 Насос фароомывателей
  • М 6 Двигатель люка
  • М 7 Двигатель электростеклоподъемника двери водителя
  • М 8 Двигатель электростеклоподъемника двери пассажира
  • М 9 Двигатель регулировки положения зеркала заднего вида двери водителя
  • М 10 Двигатель регулировки положения зеркала заднего вида двери пассажира
  • М 11 Устройство блокировки двери водителя CL/CLS
  • М 12 Устройство блокировки двери пассажира CL/CLS
  • М 19 Привод консоли
  • Р 1 Тахограф
  • Р 2 Панель приборов
  • Р 3 Модульный тахограф
  • Р 4 Панель приборов 2000
  • R 3 Свеча предпускового подогрева
  • R 4 Нагреватель зеркала заднего вида двери водителя
  • R 5 Нагреватель зеркала заднего вида двери пассажира
  • R 10 Нагреватель зеркала расширенного угла обзора
  • R 15 Подогреваемый распылитель
  • R 16 Подогреваемый распылитель
  • R 17 Сервисный резистор дополнительного генератора
  • R 18 Нагреватель батареи
  • R 19 Регулятор яркости переключателя ближнего света фар
  • S 1 Главный выключатель питания
  • S 2 Рабочий рычаг управления двигателем/тормозом -замедлителем
  • S 3 Переключатель делителя
  • S 4 Выключатель стоп-сигналов
  • S 7 Включатель передачи заднего хода
  • S 8 Переключатель демультипликатора
  • S 9 Включатель нейтральной передачи
  • S 10 Кнопка запуска двигателя
  • S 11 Кнопка выключения двигателя
  • S 21 Выключатель блокировки положения кабины
  • S 24 Выключатель освещения
  • S 25 Комбинированный переключатель
  • S 26 Регулятор угла наклона света фар
  • S 27 Выключатель дополнительных фар
  • S 28 Выключатель аварийной световой сигнализации
  • S 29 Выключатель сигнала
  • S 30 Выключатель фар
  • 3 31 Выключатель люка
  • S 33 Выключатель сигнала «стоп»
  • S 34 Выключатель электростеклоподъемника двери пассажира
  • S 35 Выключатель электростеклоподъемника двери водителя
  • S 36 Выключатель электростеклоподъемника двери пассажира (для водителя)
  • S 37 Регулятор положение зеркал заднего вида
  • S 38 Выключатель блокировки дифференциала
  • S 39 Выключатель системы ABS
  • S 40 Выключатель системы ABS
  • S 42 Выключатель активного угольного фильтра
  • S 45 Выключатель внутреннего освещения
  • S 46 Выключатель красного фонаря/освещения в спальном отсеке
  • S 54 S 55 Многопозиционный переключатель
  • S 56 Выключатель раздаточной коробки
  • S 61 Таймер
  • S 62 Выключатель дополнительного отопителя
  • S 63 Переключатель блокировки/разблокировки двери
  • S 64 Выключатель раздаточной коробки 1
  • S 82 Кнопка запуска/выключения двигателя
  • S 92 Выключатель люка (на задней стенке кабины)
  • S 104 Переключатель консоли
  • S 106 Переключатель расположенный на задней стенке
  • S 129 Выключатель обогрева аккумуляторной батареи
  • S 132 Выключатель нагревателя батареи
  • S 135 Выключатель моторного тормоза
  • S 136 Выключатель фароочистителей
  • V 1-А26 Диод 1 системы GGVS (блок диодов А26)
  • V 14-А26 Диод 14 дополнительного генератора (блок диодов А26)
  • V 2-А26 Диод 2 системы GGVS (блок диодов А26)
  • V 4-А26 Диод 4 GGVS + центральная блокировка (диододержатель А26)
  • X 1.1 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 1.2 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 1.4 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 2.1 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 2.2 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 2.3 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 2.4 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 3.1 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 3.2 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 3.3 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 3.4 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 4.1 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 4.2 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 4.3 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 4.4 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 5.1 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 5.2 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 5.3 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 5.4 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 6.1 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 6.2 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 6.3 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 6.4 Штекерный разъём в коммутационном блоке «кабина-шасси»
  • X 8 Провод цепи 30 батареи
  • X 9 Провод цепи 31 батареи
  • X 11 Штекерный разъём тягово-сцепного устройства, 15-контактный
  • X 12 Штекерный разъём системы ABS прицепа, 7-контактный
  • X 13 Диагностический разъем
  • X 14 Штекерный разъём цепи 30 в коммутационном блоке "кабина-шасси" шасси"
  • X 18.1 Штекерный разъём под обшивкой крыши
  • X 18.2 Штекерный разъём под обшивкой крыши
  • X 19 Штекерный разъём подсветки пепельницы водителя
  • X 20 Штекерный разъём подсветки пепельницы переднего пассажира
  • X 22.1 Штекерный разъем двери водителя
  • X 22.2 Штекер двери водителя
  • X 23.1 Штекерный разъём двери пассажира
  • X 23.2 Штекерный разъём двери пассажира
  • X 24 Штекерный разъём зеркала заднего вида двери водителя
  • X 25 Штекерный разъём зеркала заднего вида двери пассажира
  • X 26.1 Штекерный разъём силового провода заднего подъемного борта
  • X 29 Штекерный разъём коробки передач
  • X 32 Штекерный разъём блокировочного устройства кабины
  • X 40 Штекерный разъем успокоителя
  • X 57 Штекерный разъём подсветки пепельницы
  • X 63 Штекерный разъём телефона/факса Telematic
  • X 66 Штекерный разъём левых фонарей
  • X 67 Штекерный разъём правых фонарей
  • X 73 Панель переключателей 1
  • X 74 Панель переключателей 2
  • X 75 Панель переключателей 3
  • X 83 Вспомогательный разъем (до 10А)
  • X 87 Штекерный разъём 245 прицепа
  • X 88 Штекерный разъём 24 прицепа
  • X 89 Штекерный разъём 245 прицепа, 7-контактный
  • X 90 Штекерный разъём 24 прицепа, 7-контактный
  • X 123 Штекерный разъём LSVA
  • X 134 Штекерный разъем блока управления замедлителем, 55-контактный
  • X 137 Штекерный разъём датчика уровня охлаждающей жидкости
  • Y 1 Электромагнитный клапан 1 тормоза двигателя
  • Y 2 Электромагнитный клапан 2 тормоза двигателя
  • Y 5 Электромагнитный клапан воспламеняющей системы пуска
  • Y 6 ТНВД цилиндра 1
  • Y 7 ТНВД цилиндра 2
  • Y 8 ТНВД цилиндра 3
  • Y 9 ТНВД цилиндра 4
  • Y 10 ТНВД цилиндра 5
  • Y 11 ТНВД цилиндра 6
  • Y 12 ТНВД цилиндра 7
  • Y 13 ТНВД цилиндра 8
  • Y 15 Электромагнитный клапан поперечной блокировки задней оси
  • Y 16 Электромагнитный клапан ABS левого колеса переднего моста
  • Y 17 Электромагнитный клапан ABS правого колеса переднего моста
  • Y 18 Электромагнитный клапан ABS левого колеса заднего моста
  • Y 19 Электромагнитный клапан ABS правого колеса заднего моста
  • Y 20 Электромагнитный клапан ABS
  • Y 21 Клапан пропорционального регулирования переднего моста
  • Y 22 Резервный клапан
  • Y 23 Электропневматический кран тормозного управления прицепом
  • Y 29 Электромагнитный клапан MS 2 GS/EPS
  • Y 30 Электромагнитный клапан MS 1 GS/EPS
  • Y 31 Электромагнитный клапан MR 2 GS/EPS
  • Y 32 Электромагнитный клапан MR 1 GS/EPS
  • Y 33 Электромагнитный клапан MG 2 GS/EPS
  • Y 34 Электромагнитный клапан MG 1 GS/EPS
  • Y 35 Электромагнитный клапан MUB
  • Y 36 Электромагнитный клапан MGB
  • Y 37 Электромагнитный клапан MUE
  • Y 38 Электромагнитный клапан MGE
  • Y 39 блок клапанов KS/MKR
  • Y 40 ЭМ клапан передаточного отношения
  • Y 43 ЭМ клапан межосевой блокировки дифференциалов
  • Y 44 Пропорционирующий клапан замедлителя
  • Y 49 Постоянный дроссель
  • Y 50 Электромагнитный клапан пневмосигнала
  • Y 58 Управляющий клапан гидротрансформатора блокировки сцепления
  • Y 59 Клапан регулировки наполнения гидроаккумулятора тормозной системы
  • Y 60 Электромагнитный ограничительный клапан тормозного давления
  • Y 62 Электромагнитный клапан тормозной заслонки двигателя (с системой GGVS)
  • Y 70 Электромагнитный клапан ступени вентилятора 1
  • Y 71 Электромагнитный клапан ступени вентилятора 2
  • Z 1 Нулевая точка шины данных CAN на передней стенке кабины
  • Z 2 Вспомогательная точка шины данных CAN на передней стенке кабины
  • 2 2-х и 3-осные а/м
  • 3 4-осныеа/м
  • 5 Для автомобилей ATEGO 18-26 т
  • 8 Для автомобилей ATEGO 18-26 т с дополнительным разъемом X 1
  • 9 Для автомобилей ACTROS
  • 14 Аналоговое устройство
  • 15 Система распознавания наличия прицепа для седельных а/м типа 4x2, кроме «JUMBO» с допустимой общей массой 17т, только ACTROS
  • 18 Постоянно открытый дроссель и привод тормозной заслонки
  • 19 Определение уровня масла в масляном бачке и привод автоматической регулировки уровня масла в двигателе
  • 21 Датчик атмосферного давления
  • 31 Анализ
  • 32 Автоматический переключатель
  • 34 Габаритные фонари/задние фонари
  • 35 Фонари заднего хода/стоп-сигналы
  • 36 Указатели поворота
  • 37 Указатели поворота прицепа
  • 38 Левый указатель поворота прицепа
  • 39 Правый указатель поворота прицепа
  • 40 Указатели поворота автомобиля
  • 41 Правый указатель поворота автомобиля
  • 42 Левый указатель поворота автомобиля
  • 43 Индикатор направления
  • 44 Контрольный модуль износа фрикционных накладок тормозных колодок
  • 45 Стоп-сигналы
  • 50 Шина передачи данных CAN
  • 53 Шина передачи данных CAN двигателя
  • 58 Крыша
  • 63 Диагностика
  • 78 Входной контур сигналов частоты вращения колёс
  • 79 Датчик скорости двигателя и определения направления вращения
  • 81 Датчик скорости
  • 82 С пневмосигналом
  • 83 Без пневмосигнала
  • 85 Регулирующие клапаны
  • 88 с приводом на все колеса и 2-х скоростной раздаточной коробкой
  • 90 Цифровой вход
  • 91 Вход
  • 94 Электронные элементы
  • 96 Замедлитель электромагнитного клапана выходного каскада
  • 97 Электромагнитный клапан выходного каскада гидротрансформатора
  • 98 Аккумулятор электромагнитного клапана выходного каскада
  • 103 Без BS/EPB
  • 104 Не относится к GS/EPS
  • 106 Для кабины LH
  • 109 Только для кабины LH Х66
  • 110 Только для кабины LH Х67
  • 112 Только для кабины LH Х74
  • 113 Только для кабины LH Х75
  • 116 На а/м типа 6x4
  • 117 Только для а/м повышенной проходимости
  • 121 Индикаторная лампочка дальнего света фар
  • 123 Штекерный разъем блока управления LSVA
  • 135 Возбуждение генератора и определение цепи 0+
  • 137 Только для коробки передач без GS/EPS
  • 138 С системой GGVS
  • 139 Без системы GGVS
  • 154 Сигнал
  • 159 Фонарь подсветки номерного знака
  • 166 замена переключателей системы запирания дверей
  • 167 Температура топлива
  • 169 без АТА
  • 171 Температура охлаждающей жидкости
  • 173 Клапан защиты сцепления
  • 174 Датчик хода сцепления и выключатель делителя
  • 175 Датчик угла положение коленчатого вала и определение ВМТ
  • 176 Датчик угла положение коленчатого вала
  • 177 Давление наддува
  • 178 Температура наддуваемого воздуха
  • 185 Пропорционирующие клапаны
  • 186 ТНВД
  • 187 Силовая установка
  • 190 Регулятор угла наклона света фар, только на автомобилях с рессорной подвеской
  • 191 Выключатель наружного освещения с дневным включенным светом фар (только для Скандинавии)
  • 193 Выключатель воздушного двигателя на двигателе
  • 204 Определение частоты вращения коленчатого вала
  • 207 Запуск двигателя
  • 208 Остановка двигателя
  • 209 Кнопка запуска/выключения двигателя
  • 210 С противотуманными фонарями
  • 211 Без противотуманных фонарей
  • 212 Противотуманные фонари (автомобили с кабиной LH)
  • 213 Задний противотуманный фонарь
  • 232 Давление масла
  • 233 Уровень масла
  • 234 Температура масла
  • 235 ВМТ поршня цилиндра 1
  • 236 Только бортовые а/м типа 6x2 и 6x2/4
  • 241 Блок управления двигателем/рычаг стояночного тормоза: 1-позиционыый на ATEGO 18-26 тонн,
  • 2-позиционный на ACTROS, и 3-х позиционный с DVB
  • 243 Фонари заднего хода
  • 246 Тягач
  • 247 Тягач
  • 250 Распознавание включенной передачи (положения рычага переключения передач)
  • 251 Стеклоочистители
  • 259 Датчики
  • 262 Место контроля работоспособности предохранителей
  • 266 Тестовый сигнал
  • 267 Тестовый сигнал датчика температуры
  • 268 Предупредительный сигнал высоких оборотов двигателя
  • 273 Электропитание
  • 276 Напряжение питания для выключателей
  • 279 Привод стартера
  • 283 Штекерный разъём датчика (только при наличии барабанного тормозного механизма)
  • 285 Схема контроля
  • 294 Входной контур выключателей
  • 297 Выключатель ”Т empomat/Temposet" V-образный сигнал
  • 309 Двигатели V 6
  • 310 Двигатели V 8
  • 312 Витые провода
  • 317 Ведущая ось на базе модели 6 2/4
  • 342 Давление масла
  • 350 По выбору, в зависимости от комплектации
  • 355 Штекерные разъемы
  • 430 Датчик скорости вращения вентилятора
  • 433 В случае с ATEGO 18-26 тонн (штекер Х26)
  • 434 Только седельные а/м типа 4x2
  • 435 Только при наклонной крыше
  • 436 ATEGO 18-26 тонн
  • 440 Только с GGVS (Франция)
  • 445 Цилиндры
  • 446 Без откидной койки штекер №31
  • 447 С АТА
  • 451 Цилиндры
  • 452 Антенна на крыше (ACTROS)
  • 487 Только с AWD
  • 471 Автомобили с откидной койкой
  • 454 5-позиционный переключатель замедлителя
  • 468 На базе модели 6x2 DNA
  • 510 Боковая лампа
  • 636 только для ZF
  • 710 Подфарник
  • 711 AXOR
  • 712 AXOR с турбонагнетателем и усилителем тормозов
  • 713 Не применимо для AXQR с турбонагнетателем и усилителем тормозов
  • 714 Стандарт AXOR
  • 715 ATEGO 18-26 тонн с коробкой передач G85
  • 716 Турбонагнетатель и сцепление
  • 717 Только в случае системы охлаждения за кабиной автомобиля
  • 718 На моделях 4x28 и 6x48
  • 725 В случае с ATECO 18-26 тонн

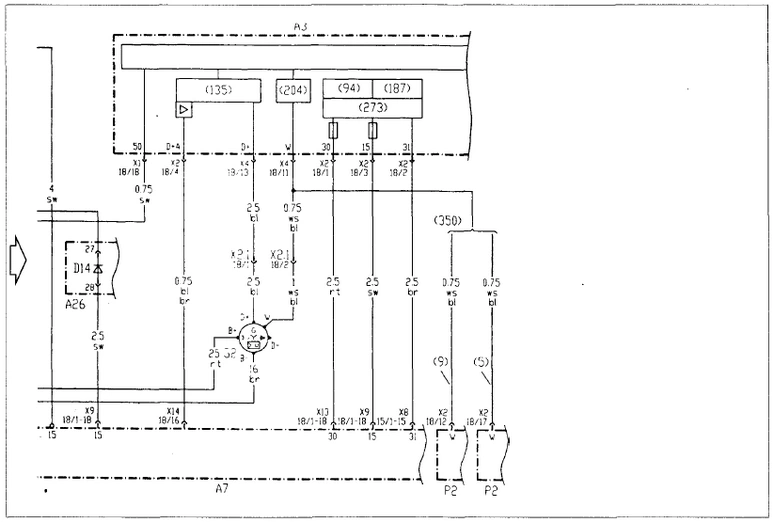

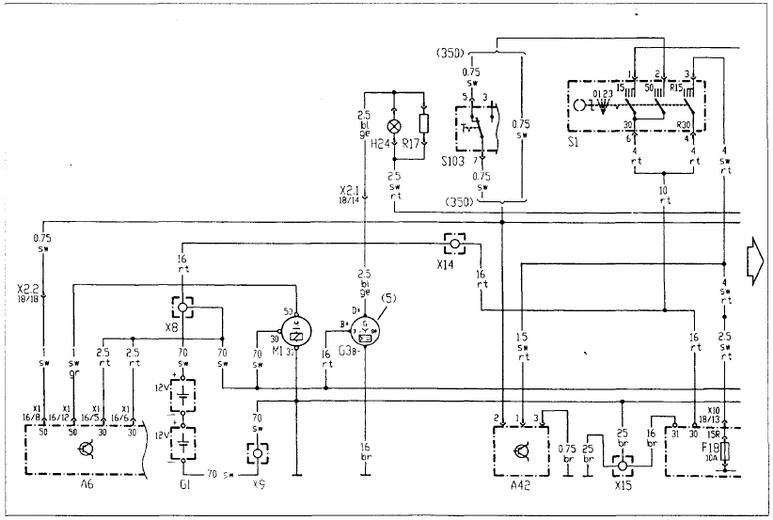

Стартер до 31.12.99. Система пуска и зарядки




Стартер с 01.05.01. Система пуска и зарядки




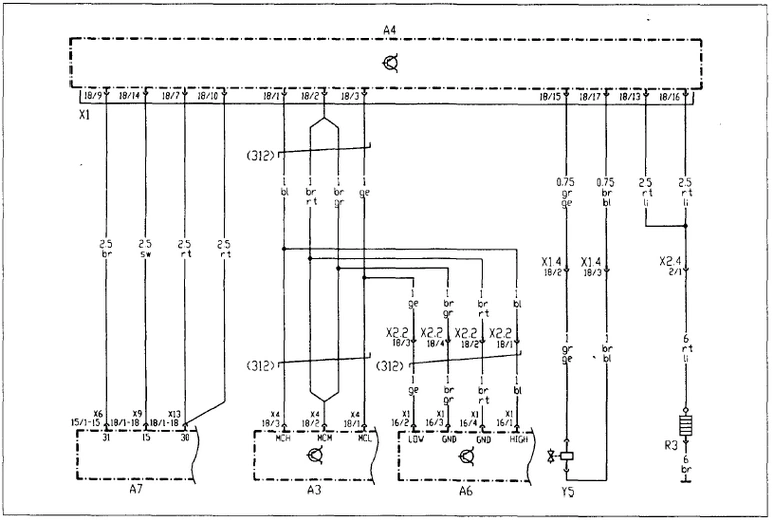

Электрофакельный подогреватель воздуха FLA


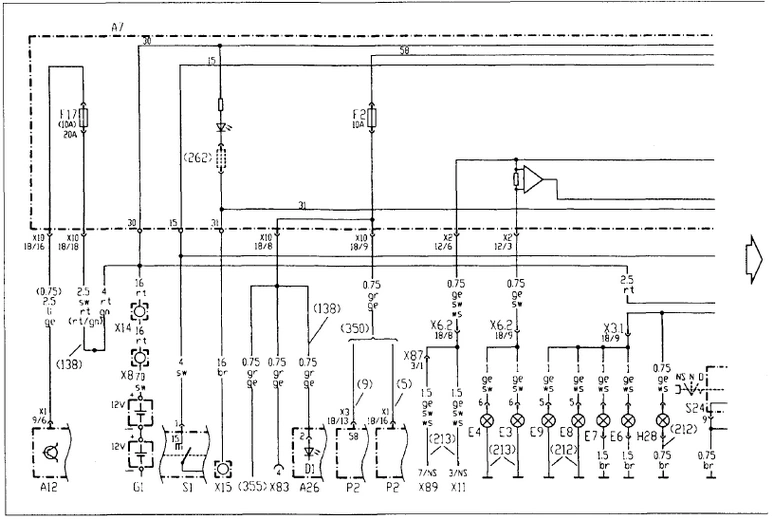

Базовый модуль I до 31.12.99 (I)




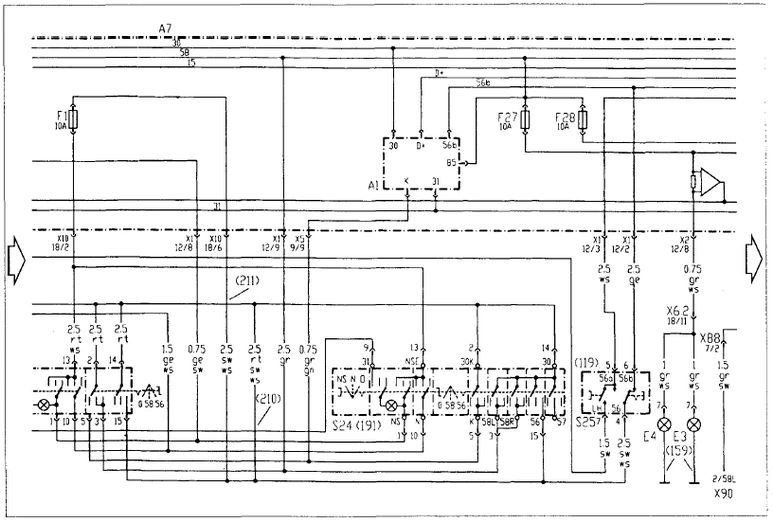

Базовый модуль I с 1.05.01 (I)




Электросхемы в полном объеме могут просматривать и распечатывать
в высоком качестве - только пользователи


Назад к содержимому | Назад к главному меню
