Электросхемы тормозной системы EBS WABCO

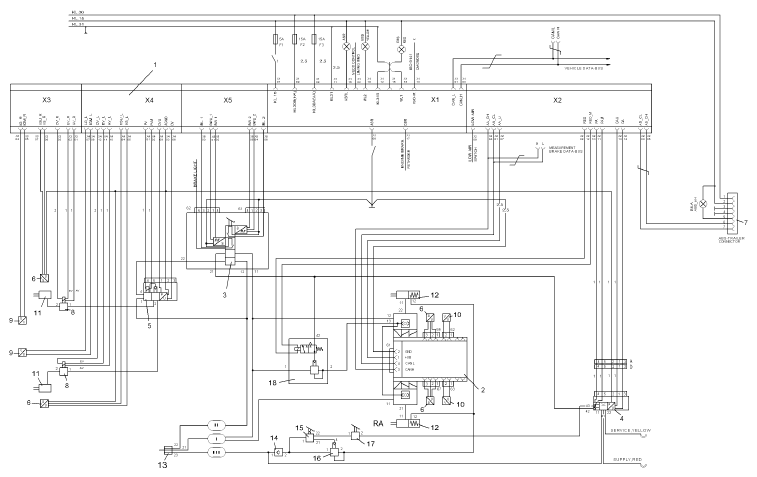

Схема электрических соединений для [D], EBS 1B, 4S/4M (841 100 478 0)

  • 1 Центральный модуль EBS
  • 2 Модулятор оси
  • 3 Тормозной кран
  • 4 Кран управления тормозами прицепа
  • 5 Пропорциональный ускорительный клапан
  • 6 Датчик износа колодок
  • 7 Соединительная головка ABS прицепа
  • 8 Магнитный клапан ABS
  • 9 Датчик скорости ABS
  • 10 Датчик скорости ABS
  • 11 Тормозной цилиндр
  • 12 Tristop цилиндр
  • 13 4-контурный предохранительный клапан
  • 14 Обратный клапан
  • 15 Кран ручного тормоза
  • 16 Ускорительный клапан
  • 17 Кран ручного тормоза прицепа
  • 18 Разобщающий клапан
  • x1 - x5 Разъемы

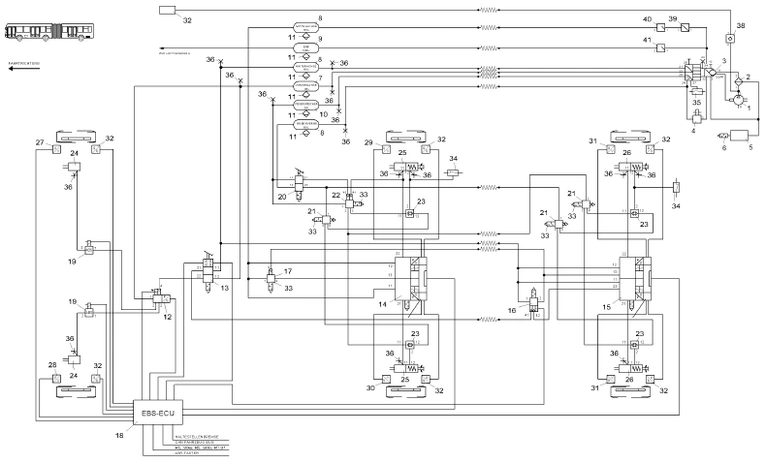

[I], EBS 1B для автобусов, 6S/6M (841 200 213 0)

  • 1 2-х поршневой компрессор
  • 2 Контейнер циклона
  • 3 APU
  • 4 Магнитный клапан
  • 5 Контейнер влагоотделителя
  • 6 Шумоглушитель
  • 7 - 10 Ресивер сжатого воздуха
  • 11 Дренажный клапан
  • 12 Пропорциональный ускорительный клапан
  • 13 Тормозной кран
  • 14 + 15 Модулятор оси
  • 16 Разобщающий клапан
  • 17 Ускорительный клапан
  • 18Центральный модуль EBS
  • 19 Магнитный клапан ABS
  • 20 Кран ручного тормоза
  • 21 Клапан быстрого стравливания давления
  • 22 Ускорительный клапан
  • 23 Двухходовой клапан
  • 24 Мембранная тормозная камера
  • 25 + 26 Tristop цилиндр
  • 27 - 31Датчик скорости
  • 32 Датчик износа колодок
  • 33 Шумоглушитель
  • 34 Датчик давления "A"
  • 35 Датчик давления "В"
  • 36 Точка контроля давления
  • 37 -
  • 38 Обратный клапан
  • 39 Клапан ограничения давления
  • 40 + 41 Перепускной клапан

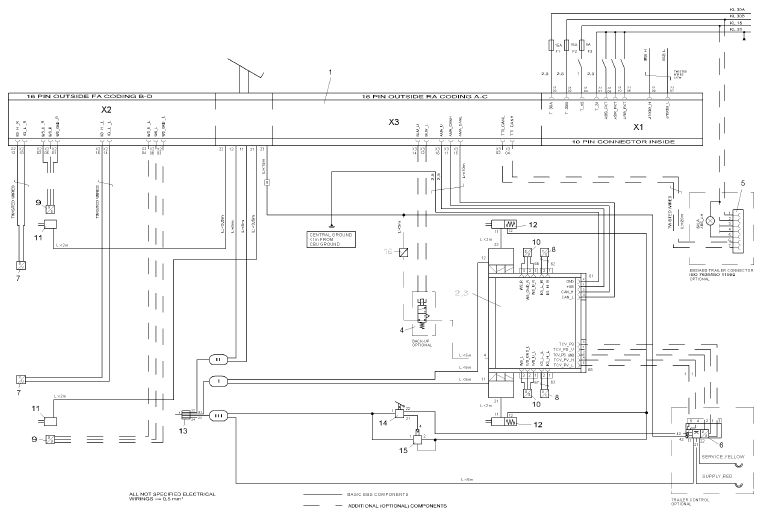

[G] EBS Compact 4S/3M (841 100 532 0)

  • 1 Центральный блок управления CBU
  • 2 Модулятор оси
  • 3 Модулятор оси
  • 4 Разобщающий клапан
  • 5 Соединительная головка EBS / ABS прицепа
  • 6 Кран управления тормозами прицепа
  • 7 Датчик скорости ABS
  • 8 Датчик скорости ABS
  • 9 Датчик износа колодок
  • 10 Датчик износа колодок
  • 11 Тормозной цилиндр
  • 12 Tristop цилиндр
  • 134-контурный предохранительный клапан
  • 14 Кран ручного тормоза
  • 15 Ускорительный клапан
  • 16 Адаптер
  • x1 - x3 Разъемы

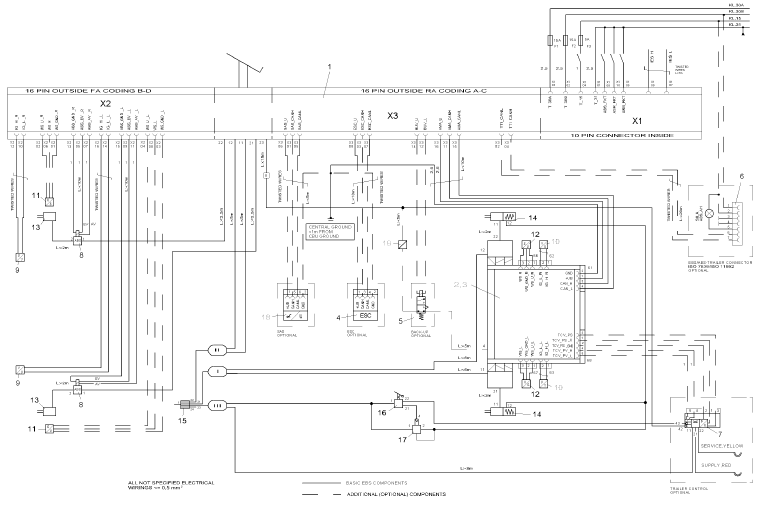

[H] EBS Compact 4S/4M (841 100 531 0)

  • 1 Центральный блок управления CBU
  • 2 Модулятор оси
  • 3 Модулятор оси
  • 4 Модуль ESC
  • 5 Разобщающий клапан
  • 6 Соединительная головка EBS / ABS прицепа
  • 7 Кран управления тормозами прицепа
  • 8 Магнитный клапан ABS
  • 9 Датчик скорости
  • 10 Датчик скорости
  • 11 Датчик износа колодок
  • 12 Датчик износа колодок
  • 13 Тормозной цилиндр
  • 14 Tristop цилиндр
  • 154-контурный предохранительный клапан
  • 16 Кран ручного тормоза
  • 17 Ускорительный клапан
  • 18 Датчик бокового ускорения
  • 19 Адаптер
  • x1 - x3 Разъемы
