Компоненты кондиционера с электронным управлением
MAN TGS/TGX

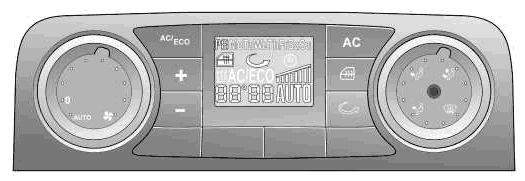

Прибор управления отоплением кабины с системой климат-контроля (A474)
Конструкция


Монтажная позиция

Прибор управления отоплением кабины с системой климат-контроля (1) находится на приборном щитке.

Блок управления отопителя/кондиционера (A250)
Установка


Место установки

Блок управления (1) отопителя/кондиционера находится сбоку кожуха отопителя.

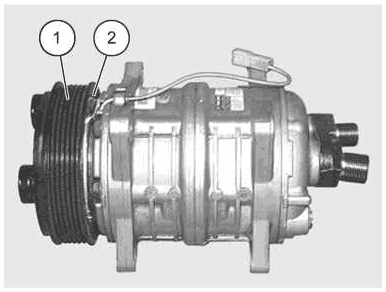

Компрессор с электромагнитным сцеплением (Y114)
Установка

  • (1) Ременный шкив
  • (2) Электромагнитное сцепление

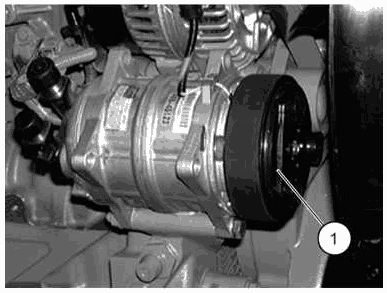

Место установки

Компрессор с электромагнитным сцеплением (1) находится с правой стороны автомобиля.

Электромагнитный клапан переднего кондиционера (Y117)
Установка

  • (A) Пропускное направление
  • (B) Цвет провода КРАСНЫЙ – камера 1; цвет провода КОРИЧНЕВЫЙ – камера 2

Место установки

Электромагнитный клапан переднего кондиционера (1) находится спереди слева у передней стенки.

Конденсатор
Установка

Конденсатор ожижает или охлаждает нагретый газообразный хладагент.

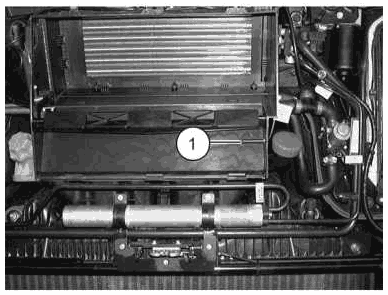

Место установки

Конденсатор (1) находится перед радиатором водяного охлаждения.

Испаритель
Установка

  • (1) Испаритель
  • (2) Расширительный клапан
Он предназначен для охлаждения и осушения теплого воздуха в целях кондиционирования внутреннего пространства кабины.

Место установки

Испаритель встроен в корпус фильтра

Датчик температуры воздуха на внутреннем выпуске системы климат-контроля (B393)
Установка

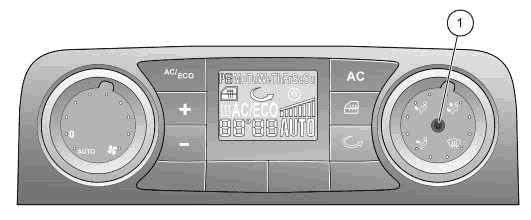

  • (1) Датчик температуры внутреннего воздуха
Датчик температуры (1) внутреннего воздуха кондиционера встроен в орган управления кондиционером (A474) и измеряет действительную внутреннюю температуру.

Место установки

Устройство управления обогревом кабины водителя с кондиционером (1) находится на приборном щитке.

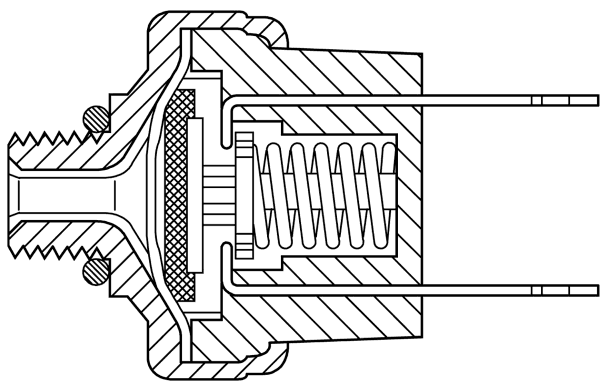

Гидробак реле высокого/низкого давления (B203)
Установка

Реле высокого/низкого давления установлено после гидробака.

Место установки

Реле высокого/низкого давления (1) находится спереди слева у передней стенки.

Датчик температуры наружного воздуха
Установка

Датчик температуры наружного воздуха измеряет температуру окружающей среды.

Место установки

Датчик температуры наружного воздуха (1) находится в нижней части вентилятора под передней крышкой.

Датчик испарителя
Установка

Датчик испарителя измеряет температуру испарителя.

Место установки

Датчик (1) испарителя находится сзади испарителя.

Датчик теплообменника (датчик температуры продуваемого воздуха)
Установка

Электронный блок управления определяет температуру продуваемого воздуха в зависимости от требуемой теплопроизводительности.

Место установки

Датчик теплообменника (1) находится на вентиляторе кондиционера.
