Компоненты водяного отопителя Hydronic MAN

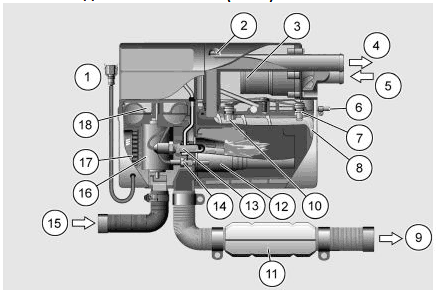

Дополнительный водяной отопитель (A494)
- (1) 10-контактный штекер
- (2) Воздушный винт
- (3) Водяной насос
- (4) Точка отвода воды
- (5) Точка впуска воды
- (6) Разъем для подвода топлива
- (7) Датчик перегрева
- (8) Теплообменник
- (9) Отработанные газы
- (10) Датчик регулировки
- (11) Выпускной трубопровод с глушителем
- (12) Камера сгорания
- (13) Штифт свечи накаливания
- (14) Датчик пламени
- (15) Воздух для горения
- (16) Электродвигатель
- (17) Устройство управления
- (18) Вентилятор воздуха для
горения
В водяном отопителе находятся водяной насос (3),
теплообменник (8) с датчиком перегрева (7) и датчиком регулировки (10); дальше
идут штифт свечи накаливания (13), датчик пламени (14) и блок управления
(17).
Орган управления дополнительного водяного отопителя (A625)
- (1) День недели
- (2) Время
- (3) Единица измерения температуры
- (4) Индикация работы
- (5) Вперед
- (6) Назад
- (7) Включение и выключение обогрева
- (8) Выбор программы
- (9) Время
- (10) Ячейка
памяти
С помощью органа управления (A625) можно запрограммировать
и включить дополнительный отопитель.
Дополнительные сведения об эксплуатации см. в руководстве
по эксплуатации грузовых автомобилей.
Дозировочный насос 2 дополнительного отопителя (M180)
Дозировочный насос подает необходимый объем топлива от бака
к водяному отопителю.
ВНИМАНИЕ!
В водяном отопителе Hydronic следует всегда устанавливать
только подходящий дозировочный насос (см. рисунок выше). Дозировочный насос с
маркировкой "L" имеет меньший объем подачи, что может привести к
неисправности.
Выключатель дополнительного отопителя (S208)
Этот выключатель устанавливается только для грузовых
автомобилей высокой проходимости (типы Х), поэтому орган управления
дополнительного водяного отопителя (A625) не предусмотрен. Программирование с
помощью выключателя невозможно.

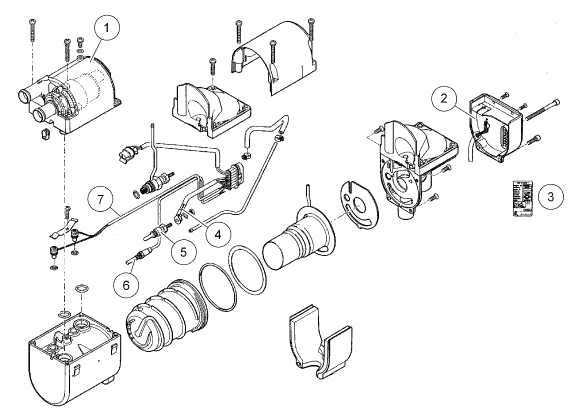

Изображение компонентов дополнительного водяного отопителя
(A494)
- (1) Водяной насос
- (2) Блок управления
- (3) Типовая табличка
- (4) Жгут проводов штифта свечи
накаливания
- (5) Штифт свечи накаливания
- (6) Датчик пламени
- (7) Жгут проводов датчиков регулировки и перегрева
