Сигналы компонентов тормозной системы EBS 5 KNORR

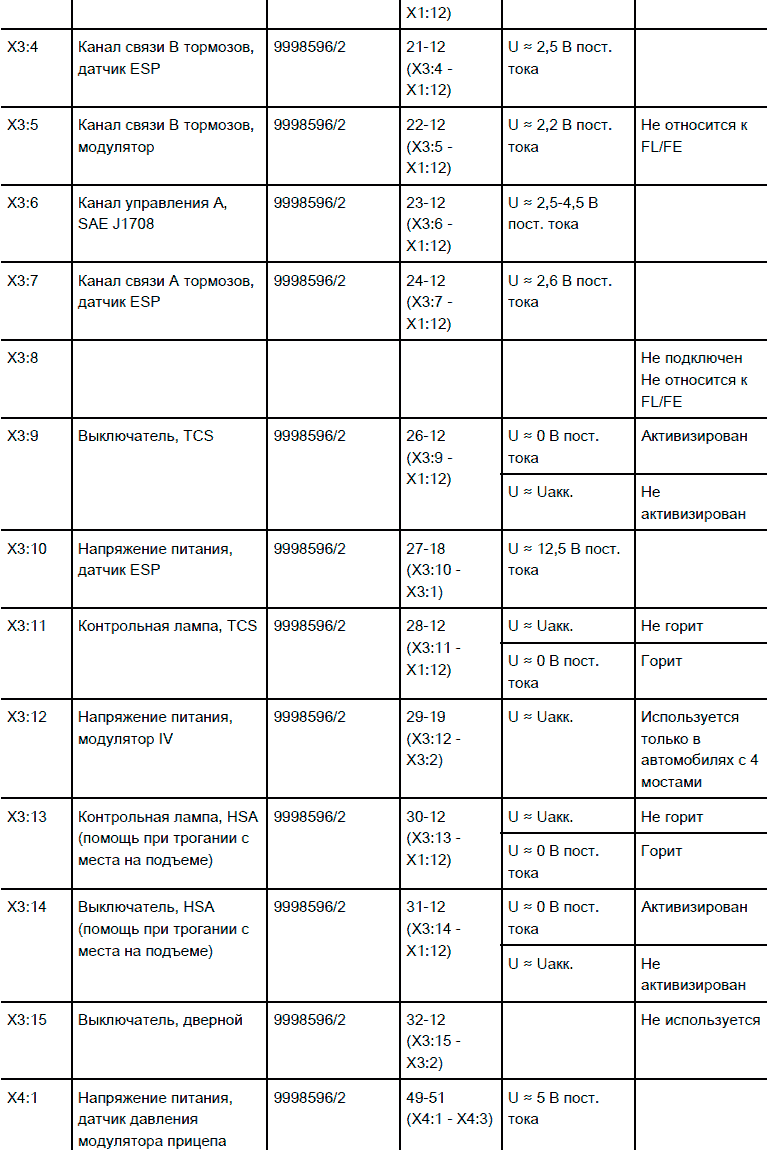

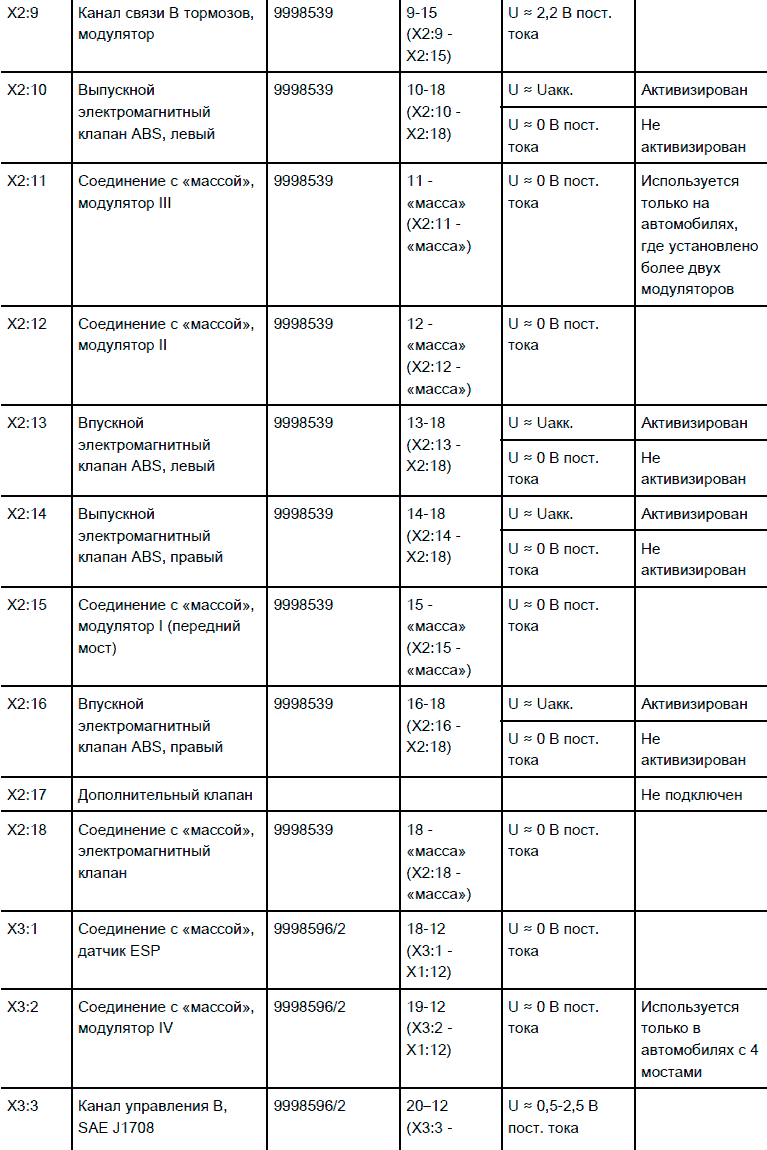

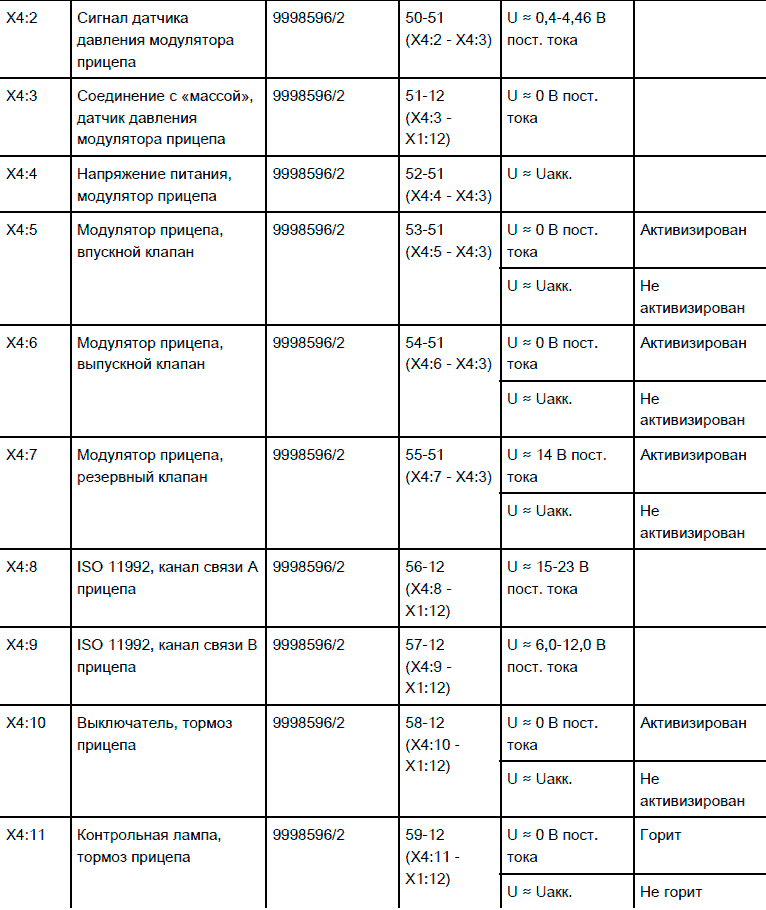

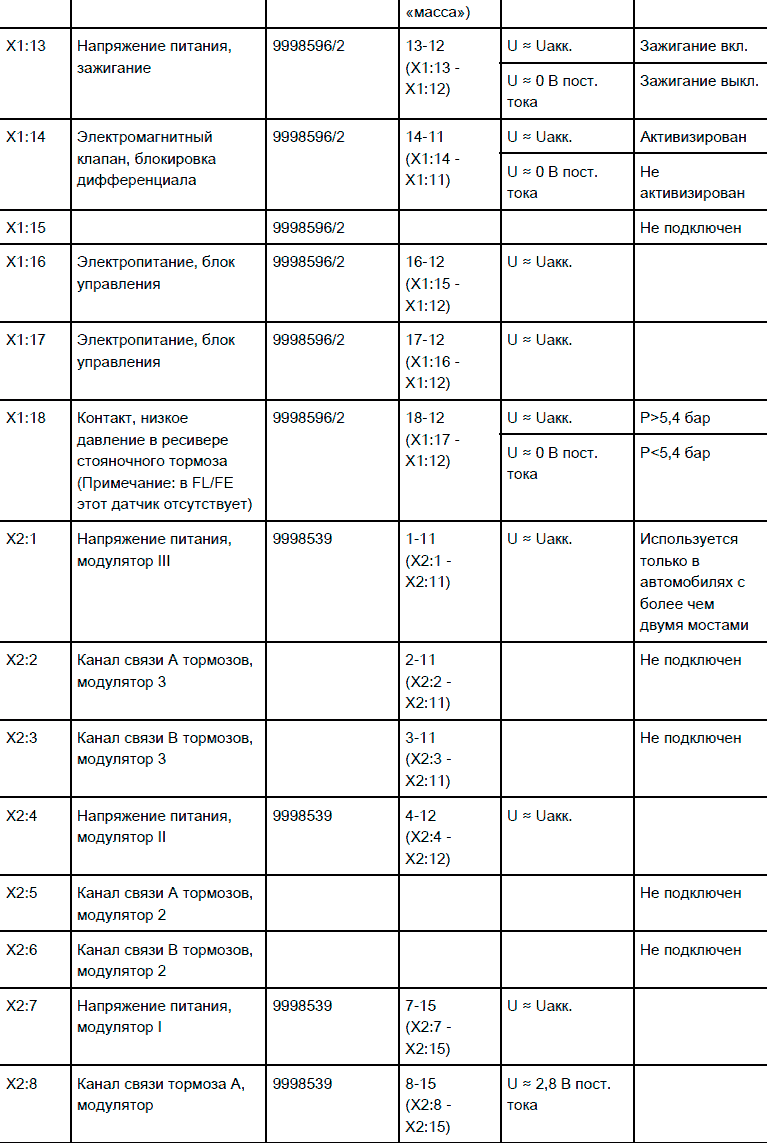

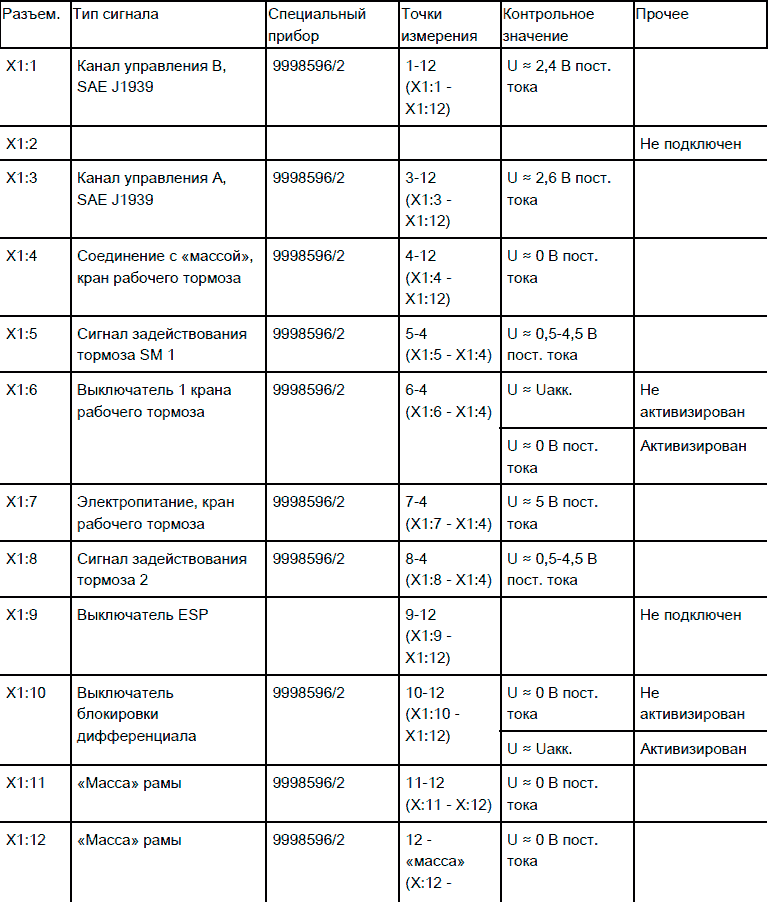

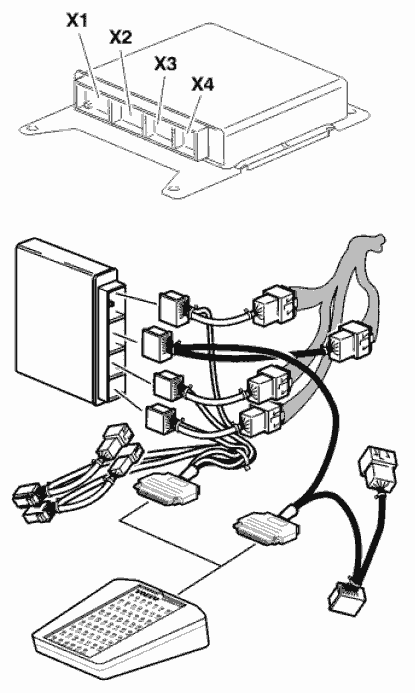

Блок управления, EBS, характеристики сигналов

Условия:
  • Ключ зажигания находится в положении для езды.
  • Двигатель выключен.
  • Измерение напряжения.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.

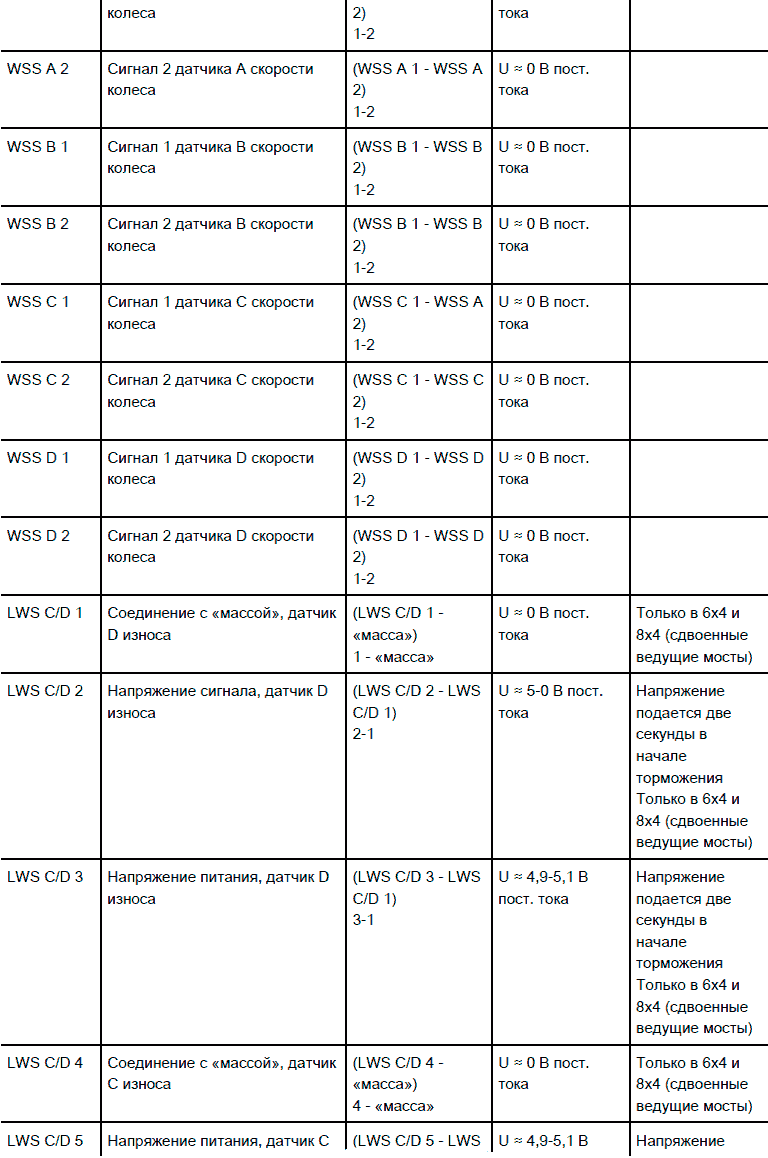

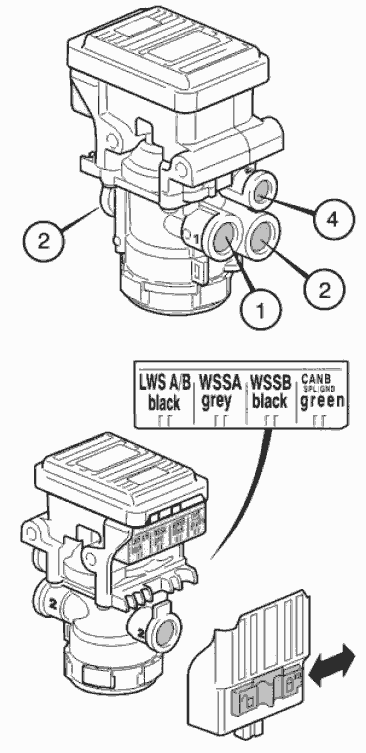

Одноканальный модулятор, характеристики сигналов

Вывод       Описание
  • 1 Давление подпитки
  • 2 Тормозное давление на камере
  • 4 Резервная линия с крана рабочего тормоза

Условия:
  • Измерительный блок 9998699 подключен к адаптеру 9990180 между модулятором и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.

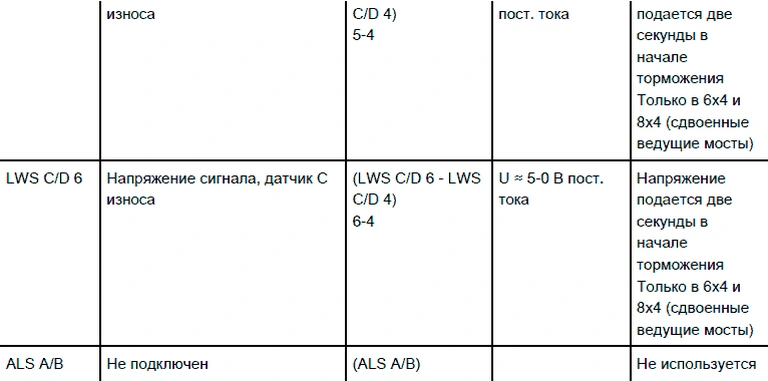

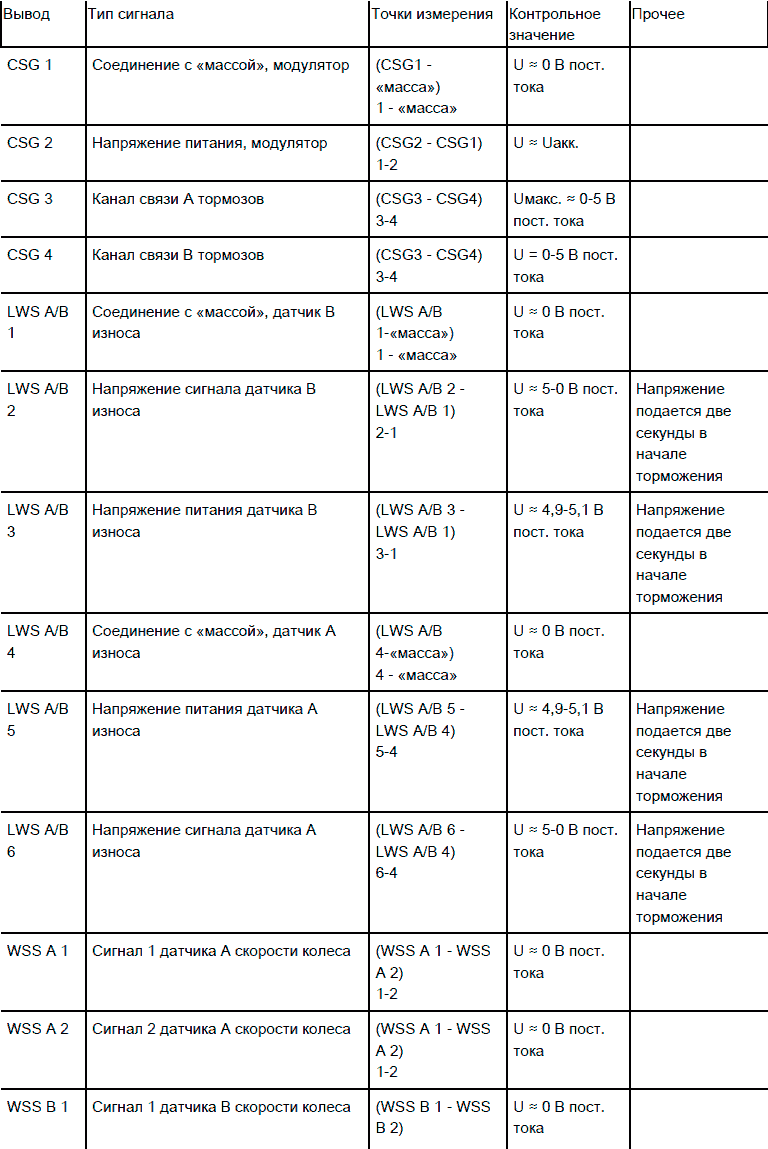

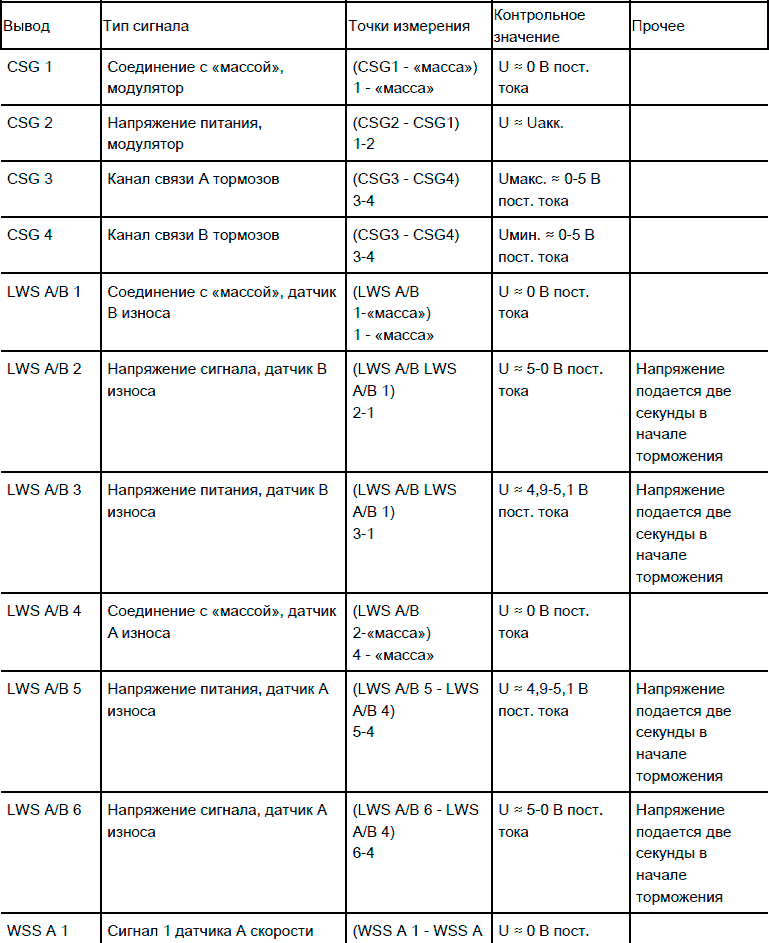

Двухканальный модулятор, характеристики сигналов

Условия:
  • Измерительный блок 9998699 с шаблоном 9990221 подключен к адаптеру 9990180 между модулятором и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.

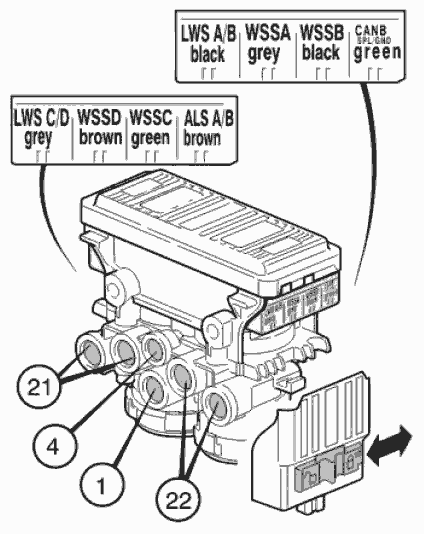

Пневматические соединения
Вывод     Описание
  • 1 Давление подпитки
  • 4 Резервная линия с крана рабочего тормоза
  • 21 Тормозное давление для левой стороны (не 8x2 или 6x2 с дополнительным задним мостом)
  • 22 Тормозное давление для правой стороны (не 8x2 или 6x2 с дополнительным задним мостом)




Модулятор прицепа, характеристики сигналов

Условия:
  • Адаптер 9998567 подключен между модулятором и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.

Пневматические соединения
Вывод     Описание
  • 1 Давление подпитки
  • 42 Впуск крана рабочего тормоза
  • 43 Впуск стояночного тормоза
  • 21 Выпуск/давление подпитки на прицеп
  • 22 Управляющее давление на прицеп

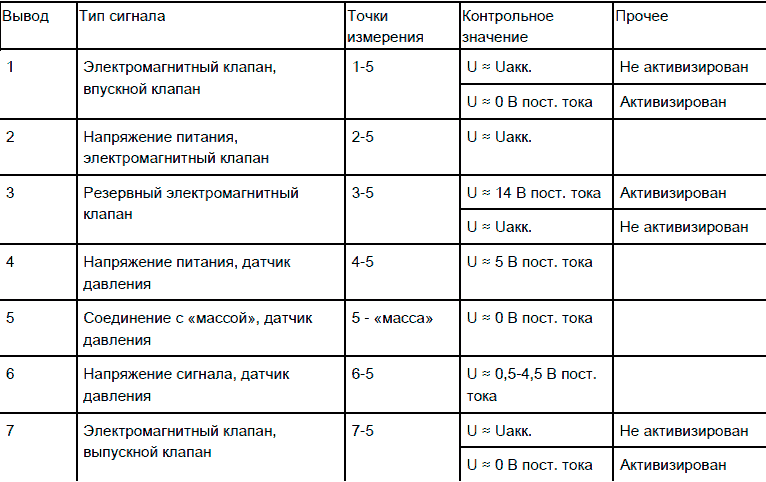

Электромагнитный клапан, ABS, характеристики сигналов

Условия:
  • Адаптер 88890039 подключен между компонентом и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.

Пневматические соединения
Вывод     Описание
  • 1 Впускной клапан
  • 2 Выпускной клапан

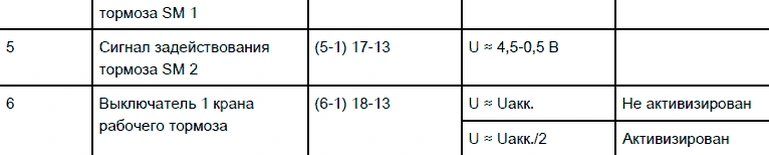

Кран рабочего тормоза, характеристики сигналов

Условия:
  • Адаптер 9990180 подключен между датчиком и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.

Пневматические соединения
Вывод     Описание
  • 11 Контур 1 подпитки
  • 12 Контур 2 подпитки
  • 21 Выпускной контур 1
  • 22 Выпускной контур 2



Датчик движения, характеристики сигналов

Условия:
  • Адаптер 9990116 подключен между датчиком и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.



Датчик угла поворота рулевого колеса, характеристики сигналов

Условия:
  • Адаптер 9990020 с измерительным блоком 9998699 подключен между датчиком и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.



Разъем прицепа, характеристики сигналов

Условия:
  • Адаптер 9998544 с измерительным блоком 9998699 подключен между датчиком и жгутом проводов.
  • Измерение напряжения.
  • Ключ зажигания находится в положении для езды.
  • U = напряжение постоянного тока в вольтах (В)
  • Uакк. = напряжение аккумуляторных батарей
Точки измерения в скобках означают номера штырьков разъема.
