Электросхема тормозной системы EBS 2 KNORR MAN TGA

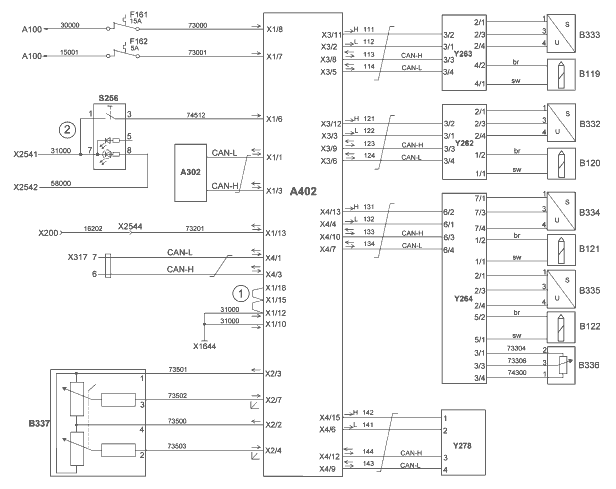

EBS с 2 мостами

  • A100 Центральное лектрооборудование
  • A302 Центральный компьютер 2
  • A402 Устройство управления EBS
  • B119 Датчик скорости вращения переднего моста слева
  • B120 Датчик скорости вращения переднего моста справа
  • B121 Датчик скорости вращения заднего моста слева
  • B122 Датчик скорости заднего моста справа
  • B332 Датчик тормозной накладки 1-моста справа
  • B333 Датчик тормозной накладки 1-моста слева
  • B334 Датчик тормозной накладки 2-моста справа
  • B335 Датчик тормозной накладки 2-моста слева
  • B336 Датчик ALB заднего моста
  • B337 Тормозной датчик EBS
  • F161 Предохранитель EBS/ABS электропитания клапана регулирования давления
  • F162 Предохранитель управления EBS/ABS
  • S256 Клавишный переключатель повышения порога проскальзывания ASR
  • X1644 Точка массы кабины рядом с центральной электрической сетью
  • X200 Штепсельный разъем 37-конт. Диагностика (MAN-cats)
  • X2541 Распределитель потенциалов 21-штырьковый Линия 31000
  • X2542 Распределитель потенциалов 21-штырьковый Линия 58000
  • X2544 Распределитель потенциалов 21-штырьковый Линия К
  • X317 Розетка прицепа ABS
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева
  • Y264 Модуль регулировки давления заднего моста
  • Y278 Модуль управления тормозами прицепа
-------
  • Распознавание выпадения штекера: Пружина короткозамыкателя зафиксирована посредством X1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии Pin X1/12 и X1/18 замкнуты накоротко.
  • Для ASR с ESP S256 заменяется на S788.

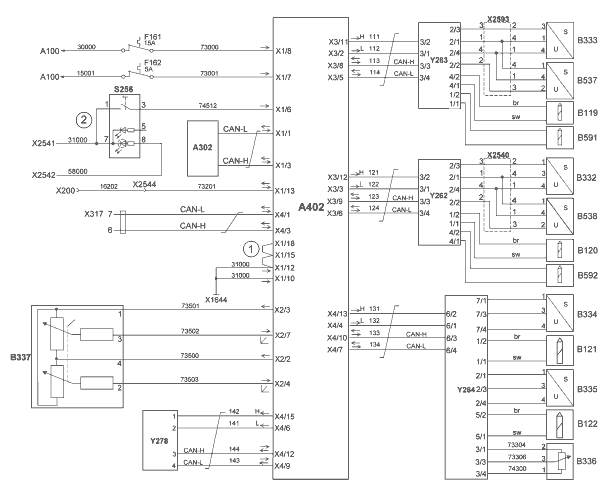

EBS с 3 мостами/4 мостами

  • A100 Центральная электрическая сеть
  • A302 Центральный компьютер 2
  • A402 Блок управления EBS
  • B119 Датчик частоты вращения переднего моста слева
  • B120 Датчик частоты вращения переднего моста справа
  • B121 Датчик частоты вращения заднего моста слева
  • B122 Датчик частоты вращения заднего моста справа
  • B332 Датчик тормозной накладки 1-го моста справа
  • B333 Датчик тормозной накладки 1-го моста слева
  • B334 Датчик тормозной накладки 2-го моста справа
  • B335 Датчик тормозной накладки 2-го моста слева
  • B336 Датчик ALB заднего моста
  • B337 Тормозной датчик EBS
  • B529 Датчик тормозной накладки дополнительного моста справа
  • B530 Датчик тормозной накладки дополнительного моста слева
  • B537 Датчик тормозной накладки 2-го переднего моста слева (отсутствует в модели с 3 мостами)
  • B538 Датчик тормозной накладки 2-го переднего моста справа (отсутствует в модели с 3 мостами)
  • B591 Датчик частоты вращения 2-го переднего моста слева (отсутствует в модели с 3 мостами)
  • B592 Датчик частоты вращения 2-го переднего моста справа (отсутствует в модели с 3 мостами)
  • F161 Предохранитель EBS/ABS электропитания клапана регулирования давления
  • F162 Предохранитель управления EBS/ABS
  • S256 Кнопка повышения порога проскальзывания ASR
  • X1644 Точка массы кабины рядом с центральной электрической сетью
  • X200 Штекерное соединение 37-конт. Диагностика (MAN-cats)
  • X2431 Датчик-распределитель тормозной накладки слева
  • X2432 Датчик-распределитель тормозной накладки справа
  • X2539 Датчик-распределитель тормозной накладки слева
  • X2540 Датчик-распределитель тормозной накладки справа
  • X2541 Распределитель потенциалов 21-контактного провода 31000
  • X2542 Распределитель потенциалов 21-контактного провода 58000
  • X2544 Распределитель потенциалов 21-контактного К-провода
  • X317 Розетка прицепа ABS
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева
  • Y264 Модуль регулировки давления заднего моста
  • Y278 Модуль управления прицепа
-------
  • Распознавание выпадения штекера: Пружина короткозамыкателя зафиксирована посредством X1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии Pin X1/12 и X1/18 замкнуты накоротко.
  • Для ASR с ESP S256 заменяется на S788.
