Электросхема EHLA (Elektro-Hydraulische Lenk-Anlage) -
ALA (Adhäsionsgelenkte Lenk-Anlage) MAN

EHLA TGM/TGS/TGX

  • A100 Центральная электрическая сеть
  • A805 Блок управления EHLA
  • B283 Датчик угла поворота переднего моста
  • B284 Датчик угла поворота переднего управляемого моста/заднего управляемого моста
  • B432 Выключатель бачка для масла рулевого управления для переднего/заднего управляемого моста
  • F726 Предохранитель EHLA (клемма 15)
  • X1644 Точка массы кабины рядом с центральной электрической сетью
  • X4078 Штекерные соединения рамы EHLA
  • Y333 Клапан управления
--------
  • Подключение шины данных CAN трансмиссии
  • blrt Сине-красный
  • blws Сине-белый
--------
  • B1 Место установки двигателя (у TGM)
  • E6 Место установки области центральной электрической сети
  • E7 Место установки салазок блоков управления
  • F5 Место установки передка внутри справа
  • Место установки переднего моста
  • Место установки заднего моста
  • R1 Место установки передних частей рамы

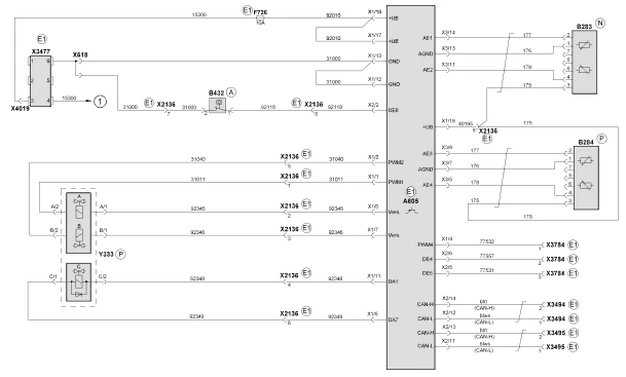

EHLA на автобусах с TEPS

  • A805 Блок управления EHLA
  • B283 Датчик угла поворота переднего моста
  • B284 Датчик угла поворота переднего управляемого моста/заднего управляемого моста
  • B432 Выключатель бачка для масла рулевого управления для переднего/заднего управляемого моста
  • F726 Предохранитель EHLA (клемма 15)
  • X618 Распределитель провода 31000
  • X2136 Штекер, задний поддерживающий мост — приборная плата
  • X3477 Клеммная колодка двигателя в приборном ящике задней части
  • X3494 Штекерное соединение переходника T-CAN
  • X3495 Штекерное соединение переходника T-CAN
  • X3784 Штекерное соединение интерфейса EHLA
  • X4019 Распределитель провода 15300
  • Y333 Клапан управления
--------
  • Электропитание (клемма 15)
  • blrt Сине-красный
  • blws Сине-белый
--------
  • Место установки задней части
  • E1 Место установки приборной платы 1 (вспомогательной коммутационной панели)
  • Место установки переднего моста
  • Место установки заднего моста

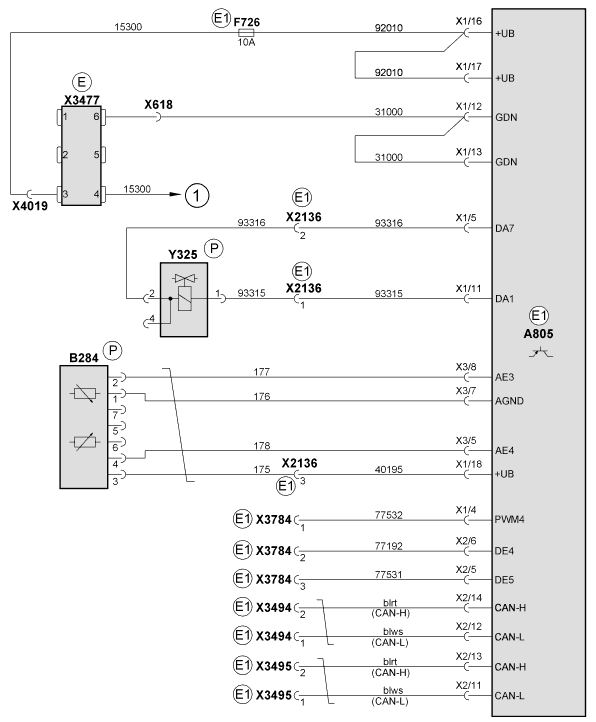

ALA на автобусах с TEPS

  • A805 Блок управления EHLA
  • B284 Датчик угла поворота переднего управляемого моста/заднего управляемого моста
  • F726 Предохранитель EHLA (клемма 15)
  • X618 Распределитель провода 31000
  • X2136 Штекер, задний поддерживающий мост — приборная плата
  • X3477 Клеммная колодка двигателя в приборном ящике задней части
  • X3494 Штекерное соединение переходника T-CAN
  • X3495 Штекерное соединение переходника T-CAN
  • X3784 Штекерное соединение интерфейса EHLA
  • X4019 Распределитель провода 15300
  • Y325 Электромагнитный клапан заднего поддерживающего моста (блокировка)
--------
  • Электропитание (клемма 15)
  • blrt Сине-красный
  • blws Сине-белый
--------
  • Место установки приборного отсека (аккумуляторного отсека)
  • E1 Место установки приборной платы 1 (вспомогательной коммутационной панели)
  • Место установки заднего моста
