Обозначения на электросхемах VOLVO FM7, FM10, FM12 LHD

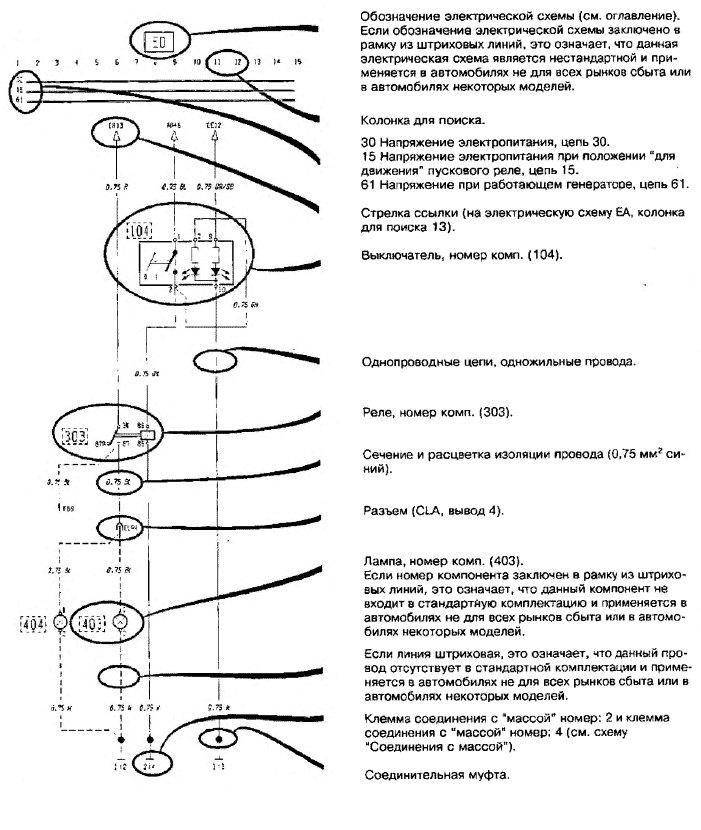

Пример электрической схемы


Примеры символов электрической схемы

Аккумуляторная батарея

Разъем

Узловая точка

Предохранитель

Соединительная муфта

Провод

Скрученные провода

Проводник печатной платы

Клемма и провод “массы"

Выключатель

Переключатель, выключатель стартера

Замыкающий контакт

Замыкающий контакт, выключатель давления

Размыкающий контакт, термовыключатель

Замыкающий контакт, выключатель времени

Скользящий контакт звукового сигнала

Реле

Реле со встроенной микросхемой

Лампа

Лампа, фары дальнего и ближнего света

Лампа, задний габаритный фонарь

Генератор

Стартер

Электродвигатель обывателя

Электродвигатель очистителя ветрового стекла

Электромагнитный клапан с диодом

Датчик давления

Датчик температуры

Датчик уровня

Пусковой нагреватель

Прикуриватель

Звуковой сигнал

Реостат

Зуммер

Громкоговоритель
Указатель для электрических монтажных схем
  • АA Электропитание, система пуска двигателя, иммобилайзер
  • AС Электронный модуль управления автомобиля
  • BJ Электронный модуль управлении двигателем, система впрыска топлива, пусковой подогрев, FM7
  • BL Электронный модуль управления двигателем, система впрыска топлива, пусковой подопрев, FM12
  • BM Электронный модуль управления двигателем, система впрыска топлива, пусковой подогрев, FM10
  • СЕ Фары, стояночные фонари, габаритные фонари„ DRL
  • CG Противотуманные фары, задние противотуманные фонари
  • CH Прожекторы (STD) DRIVL2
  • CI Прожекторы (EU) DRIVL2EC
  • CK Сигналы торможения
  • CL Управляемый от прицепа тормоз отработавшими газами
  • CN Указатели поворота, аварийная световая сигнализация
  • ЕА Свет заднего хода, сигнализация заднего хода
  • ED Погрузочное освещение, освещение опорно-сцепного устройства
  • EJ Сигнальный фонарь на крыше, L1H1/L2H1
  • ЕК Сигнальный фонарь на крыше, L2H2
  • ER Освещение кабины, L1H1/ L2H1, будильник/таймер
  • ES Освещение кабины, L2H2, будильник/таймер
  • EV Прикуриватель
  • ЕХ Электропитание 12 В
  • FA Звуковой сигнал
  • GA Стеклоочистители, стеклоомынатели
  • Н А Блок управления микроклиматом
  • НВ Отопитель кабины, EBERSPACHER D1LCC, РН-САВ
  • НС Обогреватель кабины и двигателя, WEBASTO THERMO 90t PH-ENGCA
  • HD О гопитель кабины для кратковременной стоянки
  • НЕ Электрообогрев и электропривод сиденья
  • HG Электрообогрев зеркал
  • НН Электропривод зеркал
  • HK Влагоотделитель пневмопривода
  • HM Нагрев топливного фильтра
  • НР Электрический опрокидыватель кабины
  • JA Магнитола
  • КА Электропривод стеклоподъемников
  • КЕ Надувная подушка безопасности (SRS)
  • КН Система централизованного запирания дверей
  • LD Механизм отбора мощности
  • LE Двойной механизм отбора мощности
  • LG Блокировка дифференциала
  • LJ Подъемник тележки, блокиратор заднего дополнительного моста, RADT-LA
  • LL Блокиратор заднего дополнительного моста, RADT-A6S
  • LO Geartronic, автоматическое переключение передан
  • LP Powertronic
  • LS GLU, переключатель передач, Geartronic
  • МА Гидравлический подъемник тележки, RADT-AR
  • MD Гидравлический подъемник тележки с ограничителем нагрузки на ось, RADT-AR
  • МЕ Пневматическая подвеска, 6х2/6х4/8х2/8х4* SUSPL-EC
  • MF Пневматическая подвеска. 4x2, SUSPL-EC
  • MG Задняя пневматическая подвеска, 4x2, TRACTOR, SUSPL-EC
  • NA Левый блок приборов
  • NB Центральный блок приборов с тахографом
  • NC Правый блок приборов
  • NX Dynafleet
  • NZ Центральный блок приборов без тахографа
  • ОА Базовая система ABS, вариант D
  • ОВ Система ABS/ASR, вариант D
  • OG Замедлитель, ручное управление переключением передач
  • РА Регулятор направления световых лучей фар
  • PD Двойной ограничитель скорости
  • ТА Холодильник
  • ТВ Система централизованной смазки
  • ХА Дополнительные предохранители, реле клавишных переключателей
  • ZA Соединения с "массой"
  • ZB Соединения с "массой"
  • ZD Выключатель “массы" аккумуляторной батареи ADR, ограничитель тока
  • ZE Калорифер EBERSPACHER D1LCC, TRS
  • ZG Водонагреватель, WEBASTO THERMO 90, TRS

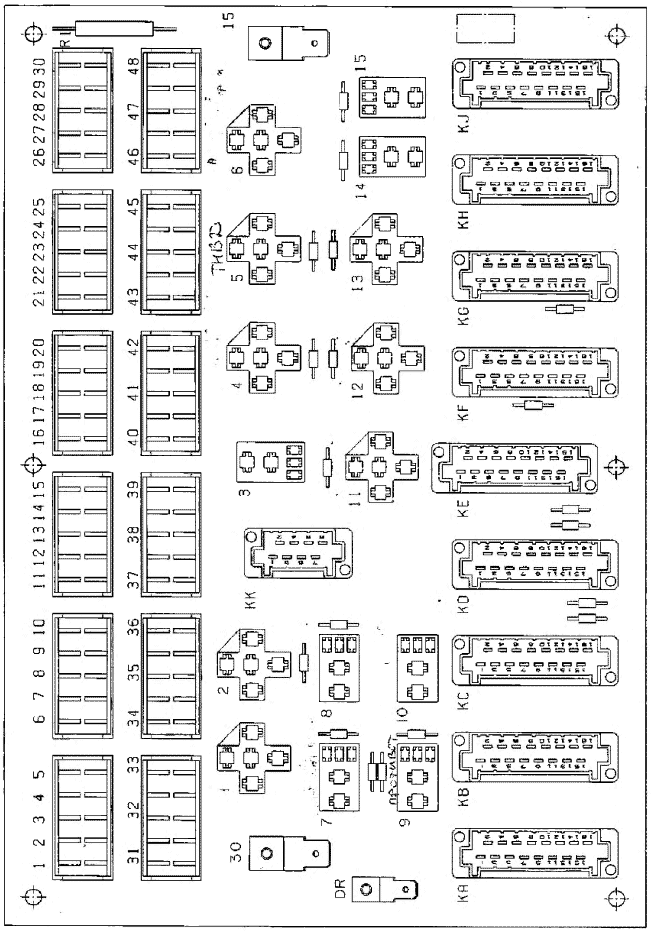

Печатная плата центрального электрического блока
