Электросхема Komatsu PC120-6 Excel

ТИПЫ РАЗЪЕМОВ И МЕСТА УСТАНОВКИ
  • C01 Регулятор насоса
  • C05 Включатель ручного режима управления насосом
  • C09 Разъем выбора модели
  • C013 Клапан PC-EPC
  • D01 Диод (для цепи бачка стекпоомывателя)
  • D05 Диод (для цепи соленоида блокировки поворота платформы)
  • D07 Диод (для цепи соленоида скоростного диапазона передвижения)
  • D08 Диод (для цепи нагревателя)
  • D11 Диод (для цепи зуммера предупреждения)
  • D14 Диод (для релейной цепи аккумуляторной батареи)
  • D17 Диод (для цепи реле нагревателя)
  • D20 Диод (для цепи клапана блокировки PPC)
  • E07 Датчик частоты вращения двигателя
  • E11 Реле обогревателя
  • E13 Стартер (клемма В)
  • E14 Реле обогревателя
  • E15 Промежуточный соединитель
  • E16 Промежуточный соединитель
  • E17 Генератор
  • F01 Сигнал предупреждения передвижения задним ходом
  • FB1 Блок предохранителей
  • H02 Промежуточный соединитель
  • H03 Промежуточный соединитель
  • H05 Промежуточный соединитель
  • H06 Промежуточный соединитель
  • M02 Предохранительное реле
  • M06 Реле нагревателя
  • M08 Правая передняя фара
  • M09 Рабочая фара стрелы
  • M10 Промежуточный соединитель
  • M11 Плавкий предохранитель
  • M12 Обогреватель
  • M14 Плавкий предохранитель
  • M15 Плавкий предохранитель
  • М16 Звуковой сигнал
  • М17 Промежуточный соединитель
  • М18 Включатель стеклоочистителя
  • М19 Включатель стеклоочистителя
  • М21 Радиоприемник
  • М22 Включатель звукового сигнала
  • М22 Сенсорный включатель замедления
  • М23 Включатель звукового сигнала
  • М23 Сенсорный включатель замедления
  • М23 Громкоговоритель
  • М24 Громкоговоритель
  • М26 Блок кондиционера
  • М27 Плафон освещения кабины
  • М28 Бачок стекпоомывателя
  • М29 Дополнительный разъем (провод заземления)
  • МЗ0 Промежуточный соединитель
  • М31 Электромотор стеклоочистителя
  • М31 Дополнительный разъем (источник питания)
  • М32 Промежуточный соединитель
  • М32 Промежуточный соединитель
  • М34 Компрессор кондиционера
  • М36 Разъем режима работы на керосине
  • М38 Включатель дополнительного наружного освещения (рабочей фары)
  • М39 Переключатель скорости передвижения
  • М39 Сенсорный включатель замедления
  • М40 Дополнительная передняя фара
  • М41 Дополнительная передняя фара
  • М45 Правая передняя фара
  • Р01 Контрольная панель
  • Р02 Включатель наружного освещения (рабочей фары)
  • Р04 Зуммер предупреждения
  • Р06 Датчик уровня топлива
  • Р07 Датчик температуры охлаждающей жидкости
  • R05 Реле дополнительной фары
  • R08 Реле замедления гидромотора
  • S01 Реле давления масла клапана передвижения
  • S10 Промежуточный соединитель (гнездо)
  • S12 Включатель блокировки PPC
  • S13 Включатель блокировки PPC
  • S14 Промежуточный соединитель
  • S17 Реле давления масла в двигателе
  • Т01 Клемма (+) аккумуляторной батареи
  • Т02 Провод заземления поворотной платформы
  • ТОЗ Провод заземления поворотной платформы
  • Т05 Провод заземления рамы пола
  • Т06 Пусковой включатель (клемма B)
  • Т07 Пусковой включатель (клемма BR)
  • Т09 Пусковой включатель (клемма C)
  • Т10 Пусковой включатель (клемма R1)
  • Т11 Провод заземления кабины оператора
  • Т12 Пусковой включатель Хклемма ACC)
  • V04 Электромагнитный клапан блокировки поворота платформы
  • V05 Электромагнитный клапан блокировки PPC
  • V06 Электромагнитный клапан переключения скоростного диапазона передвижения
  • V07 Клапан блокировки PPC
  • Х05 Выключатель блокировки

Примечание:

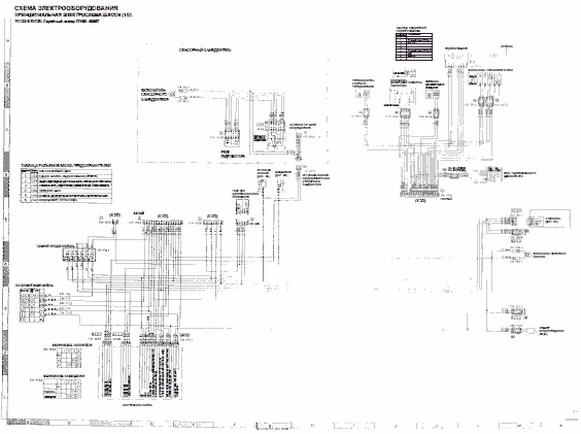

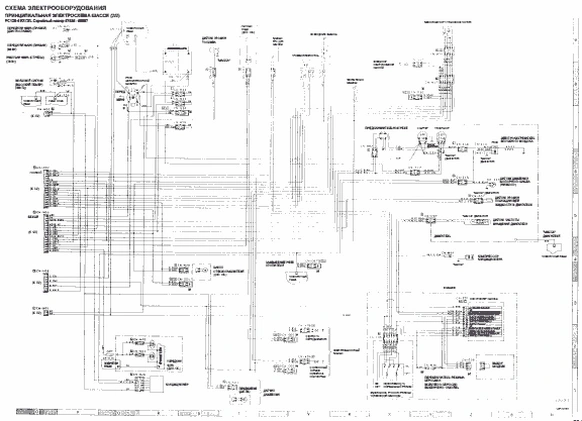

Серийный номер 57499 - 60967

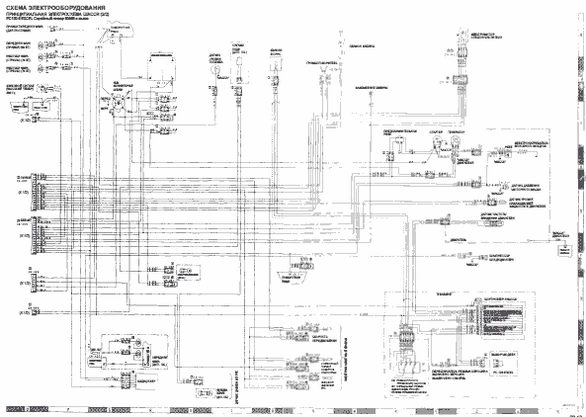

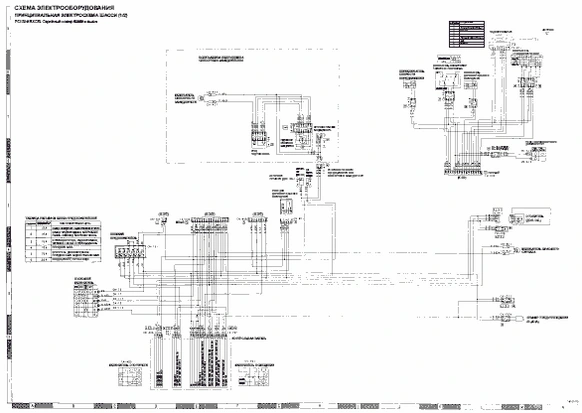

Серийный номер 60968 и выше





ЭЛЕКТРОСХЕМЫ








Продолжение информации и в полном объеме - только в
