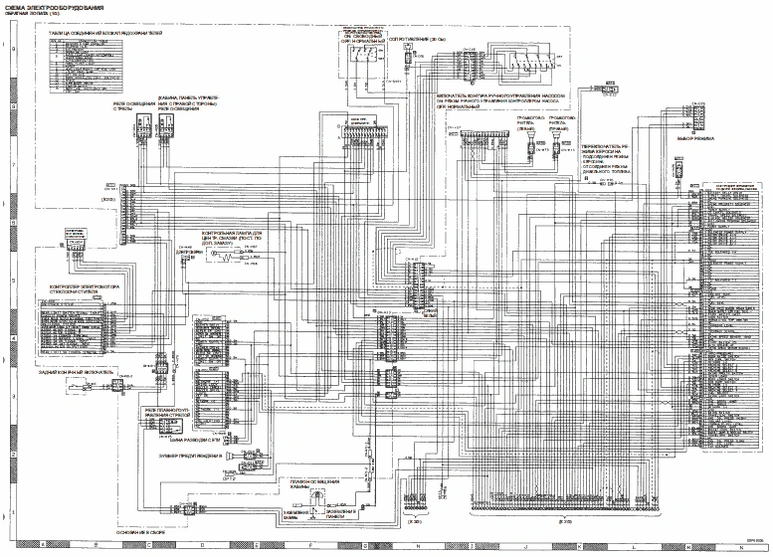

Электросхема Komatsu PC750 (800)-6

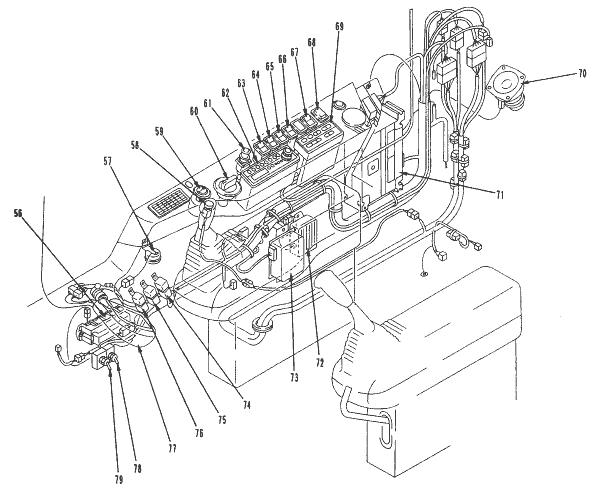

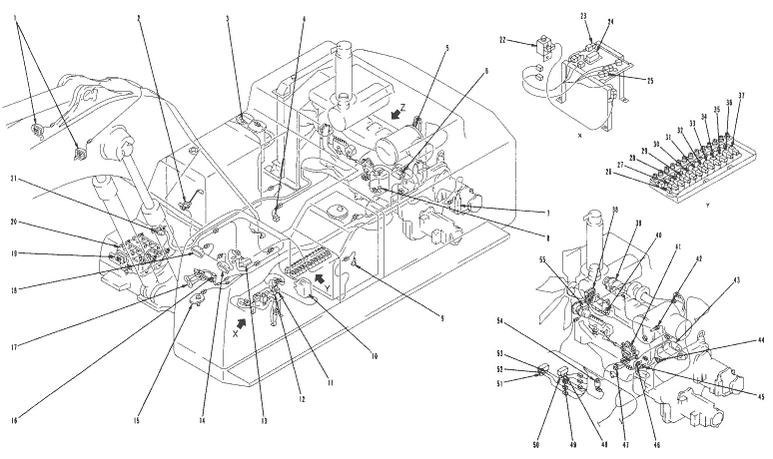

ФАКТИЧЕСКАЯ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
ОБРАТНАЯ ЛОПАТА (1/2)


ФАКТИЧЕСКАЯ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
ОБРАТНАЯ ЛОПАТА (2/2)

  • 1 Рабочая лампа стрелы
  • 2 Датчик уровня топлива
  • 3 Датчик температуры масла гидросистемы (высокой температуры)
  • 4 Электромагнитный клапан предотвращения перебега платформы
  • 5 Датчик засорения воздухоочистителя
  • 6 Сигнальное устройство передвижения
  • 7 Электромагнитный клапан TVC
  • 8 Датчик уровня охлаждающей жидкости радиатора
  • 9. Датчик уровня масла гидросистемы
  • 10. Бачок стеклоомывателя
  • 11. Электромагнитный клапан режима плавного управления стрелой (ОПУСКАНИЕ)
  • 12. Электромагнитный клапан режима плавного управления стрелой (ПОДЪЕМ)
  • 13. Освещение ступенек
  • 14. Фара (левая)
  • 15. Датчик скорости поворота платформы
  • 16. Клапан звукового сигнала
  • 17. Звуковой сигнал
  • 18. Фара (правая)
  • 19. Передняя лампа
  • 20. Аккумуляторная батарея
  • 21. Реле аккумуляторной батареи
  • 22. Включатель освещения ступенек
  • 23. Реле лампы освещения ступенек
  • 24. Таймер лампы освещения ступенек
  • 25. Реле клапана звукового сигнала
  • 26. Реле давления масла ОПУСКАНИЯ стрелы
  • 27. Реле давления масла ПОДЪЕМА стрелы
  • 28. Реле давления масла РАЗГРУЗКИ ковша
  • 29. Реле давления масла СКЛАДЫВАНИЯ ковша SEP01655
  • 30. Реле давления масла передвижения вправо ВПЕРЕД
  • 31. Реле давления масла передвижения вправо НАЗАД
  • 32. Реле давления масла поворота платформы вправо
  • 33. Реле давления масла поворота платформы влево
  • 34. Реле давления масла СКЛАДЫВАНИЯ рукояти
  • 35. Реле давления масла ВЫПРЯМЛЕНИЯ рукояти
  • 36. Реле давления масла передвижения влево НАЗАД
  • 37. Реле давления масла передвижения влево ВПЕРЕД
  • 38. Нагреватель впускного воздуха
  • 39. Генератор
  • 40. Реле нагревателя
  • 41. Мотор регулятора
  • 42. Датчик температуры охлаждающей жидкости двигателя
  • 43. Стартер
  • 44. Датчик частоты вращения двигателя
  • 45. Реле давления масла в двигателе (низкого давления)
  • 46. Реле давления масла в двигателе (высокого давления)
  • 47. Датчик уровня масла в двигателе
  • 48. Электромагнитный клапан режима подъема тяжелого груза
  • 49. Электромагнитный клапан передвижения по прямой
  • 50. Электромагнитный клапан двухпозиционного переключателя увеличения силы резания
  • 51. Электромагнитный клапан отключения отсечного клапана
  • 52. Электромагнитный клапан тормоза удержания поворота платформы
  • 53. Электромагнитный переключающий клапан скорости передвижения
  • 54. Электромагнитный клапан приоритета поворота платформы
  • 55. Магнитная муфта компрессора кондиционера
  • 56. Блок предохранителей
  • 57. Зуммер предупреждения
  • 58. Включатель звукового сигнала
  • 59. Пусковой включатель
  • 60. Регулятор подачи топлива
  • 61. Прикуриватель
  • 62. Радиоприемник
  • 63. Включатель блокировки поворота платформы
  • 64. Включатель стеклоочистителя
  • 65. Включатель освещения
  • 66. Выключатель звукового сигнала предупреждения
  • 67. Двухпозиционный переключатель увеличения силы резания
  • 68. Включатель режима плавного управления стрелой
  • 69. Панель управления кондиционера
  • 70. Громкоговоритель
  • 71. Контроллер управления подачей топлива, насоса
  • 72. Сопротивление
  • 73. Контроллер электромотора стеклоочистителя
  • 74. Реле передней лампы
  • 75. Реле рабочей лампы стрелы
  • 76. Реле плавного управления стрелой
  • 77. Контрольная панель
  • 78. Включатель ручного режима управления поворотом платформы
  • 79. Включатель ручного режима управления звуковым сигналом

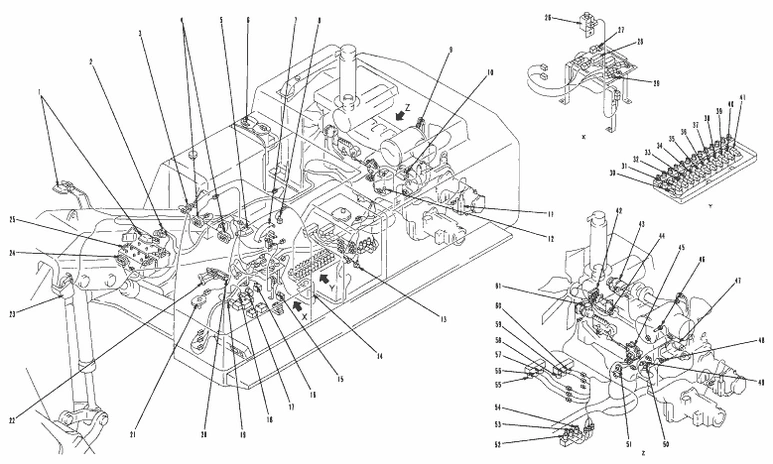

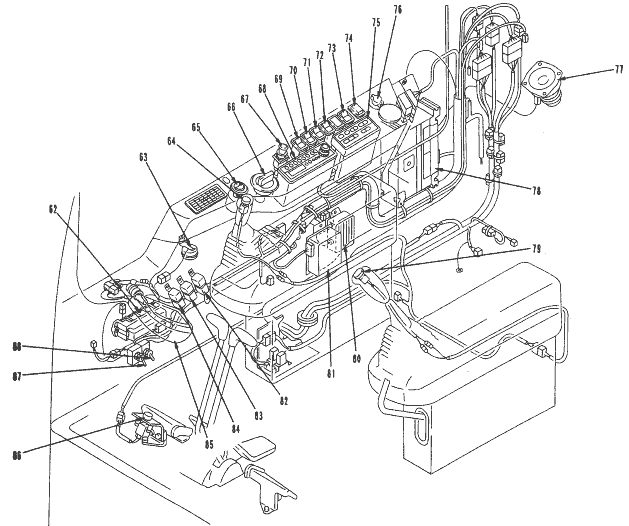

ФАКТИЧЕСКАЯ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
ПРЯМАЯ ЛОПАТА (1/2)


ФАКТИЧЕСКАЯ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
ПРЯМАЯ ЛОПАТА (2/2)

  • 1 Рабочая лампа стрелы
  • 2 Реле аккумуляторной батареи
  • 3 Датчик уровня топлива
  • 4 Фара
  • 5 Освещение ступенек
  • 6 Датчик температуры масла гидросистемы (высокой температуры)
  • 7 Потенциометр стрелы
  • 8 Электромагнитный клапан предотвращения перебега платформы
  • 9 Датчик засорения воздухоочистителя
  • 10 Сигнальное устройство передвижения
  • 11 Электромагнитный клапан TVC
  • 12 Датчик уровня охлаждающей жидкости радиатора
  • 13. Датчик уровня масла гидросистемы
  • 14. Бачок стеклоомывателя
  • 15. Соленоид приоритета донной разгрузки и работы рукояти
  • 16. Электромагнитный клапан режима плавного управления стрелой (ОПУСКАНИЕ)
  • 17. Электромагнитный клапан режима плавного управления стрелой (ПОДЪЕМ)
  • 18. Электромагнитный клапан ЕРС ОПУСКАНИЯ стрелы
  • 19. Электромагнитный клапан ЕРС разгрузки ковша
  • 20. Клапан звукового сигнала
  • 21. Датчик скорости поворота платформы
  • 22. Звуковой сигнал
  • 23. Потенциометр рукояти
  • 24. Передняя лампа
  • 25. Аккумуляторная батарея
  • 26. Включатель освещения ступенек
  • 27. Реле лампы освещения ступенек
  • 28. Таймер лампы освещения ступенек
  • 29. Реле клапана звукового сигнала
  • 30. Реле давления масла ОПУСКАНИЯ стрелы
  • 31. Реле давления масла ПОДЪЕМА стрелы
  • 32. Реле давления масла РАЗГРУЗКИ ковша
  • 33. Реле давления масла СКЛАДЫВАНИЯ ковша
  • 34. Реле давления масла передвижения вправо ВПЕРЕД SEP04293
  • 35. Реле давления масла передвижения вправо НАЗАД
  • 36. Реле давления масла поворота платформы вправо
  • 37. Реле давления масла поворота платформы влево
  • 38. Реле давления масла СКЛАДЫВАНИЯ рукояти
  • 39. Реле давления масла ВЫПРЯМЛЕНИЯ рукояти
  • 40. Реле давления масла передвижения влево НАЗАД
  • 41. Реле давления масла передвижения влево ВПЕРЕД
  • 42. Нагреватель впускного воздуха
  • 43. Генератор
  • 44. Реле нагревателя
  • 45. Мотор регулятора
  • 46. Датчик температуры охлаждающей жидкости двигателя
  • 47. Стартер
  • 48. Датчик частоты вращения двигателя
  • 49. Реле давления масла в двигателе (высокого давления)
  • 50. Реле давления масла в двигателе (низкого давления)
  • 51. Датчик уровня масла в двигателе
  • 52. Электромагнитный клапан приоритета поворота платформы
  • 53. Электромагнитный клапан ковша донной разгрузки (ОТКРЫТ)
  • 54. Электромагнитный клапан ковша донной разгрузки (ЗАКРЫТ)
  • 55. Электромагнитный клапан отключения отсечного клапана
  • 56. Электромагнитный клапан тормоза удержания поворота платформы
  • 57. Электромагнитный переключающий клапан скорости передвижения
  • 58. Электромагнитный клапан двухпозиционного переключателя увеличения силы резания
  • 59. Электромагнитный клапан передвижения по прямой
  • 60. Электромагнитный клапан режима подъема тяжелого груза
  • 61. Магнитная муфта компрессора кондиционера
  • 62. Блок предохранителей
  • 63. Зуммер предупреждения
  • 64. Включатель донной разгрузки (ОТКРЫТ)
  • 65. Пусковой включатель
  • 66. Регулятор подачи топлива
  • 67. Прикуриватель
  • 68. Радиоприемник
  • 69. Включатель блокировки поворота платформы
  • 70. Включатель стеклоочистителя
  • 71. Включатель освещения
  • 72. Выключатель звукового сигнала предупреждения
  • 73. Двухпозиционный переключатель увеличения силы резания
  • 74. Включатель режима плавного управления стрелой
  • 75. Панель управления кондиционера
  • 76. Включатель плоскопараллельного перемещения ковша, угла компенсации ковша
  • 77. Громкоговоритель
  • 78. Контроллер управления подачей топлива, насоса
  • 79. Включатель донной разгрузки (ЗАКРЫТ)
  • 80. Сопротивление
  • 81. Контроллер электромотора стеклоочистителя
  • 82. Реле передней лампы
  • 83. Реле рабочей лампы стрелы
  • 84. Реле плавного управления стрелой
  • 85. Контрольная панель
  • 86. Включатель звукового сигнала
  • 87. Включатель ручного режима управления поворотом платформы
  • 88. Включатель ручного режима управления звуковым сигналом
