Электросхемы грузовиков SCANIA 3
с левым и правым расположением руля
В данном руководстве содержится информация об ориентировании по электросхемам. В руководстве приведен перечень компонентов основного и дополнительного оборудования. В этом перечне содержится информация о функции каждого компонента, его расположении на электросхеме и ссылка на номер позиции. Восемь номеров позиций показывают место расположения на грузовике. В руководстве также приведены таблицы маркировки проводов и кодов ламп.
Данное руководство в полном объеме - доступно только пользователям

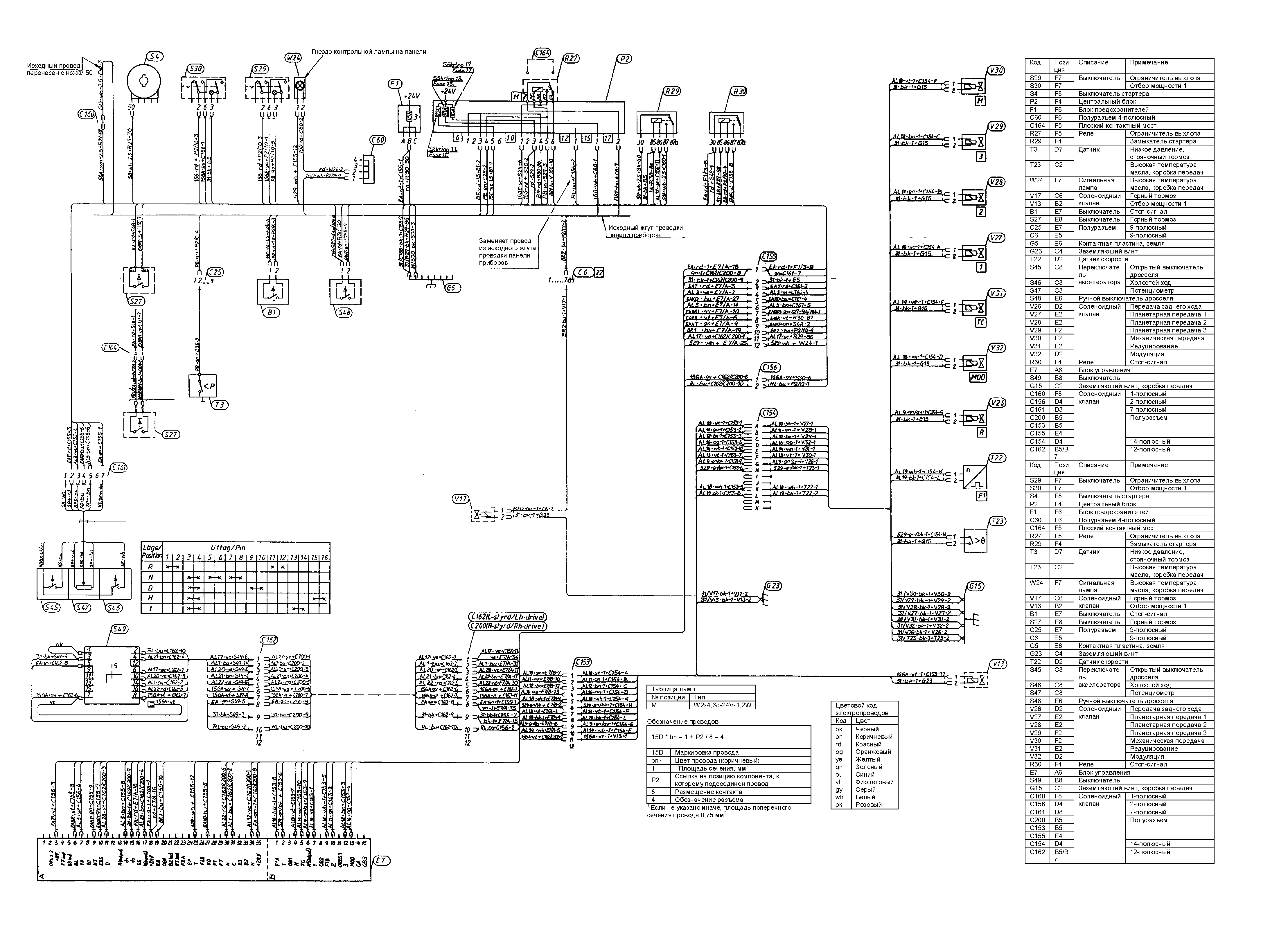

Монтажные схемы основного оборудования
Разница в электрооборудовании между стандартным и исполнением люкс:
Грузовики в исполнении люкс оборудованы счетчиками заряда, давления масла и тормозных контуров 1 и 2, а грузовики в стандартном исполнении оборудованы только сигнальными лампами.
Кроме того, грузовики в исполнении люкс могут быть оснащены освещением подножки, стеклоподъемниками с электроприводом, центральной блокировкой дверей и стеклоочистителями передних фар. Данное оборудование не входит в состав грузовиков стандартного исполнения.
Электросхемы основного оборудования
Разница в электрооборудовании между стандартным и исполнением люкс:
Грузовики в исполнении люкс оборудованы счетчиками заряда, давления масла и тормозных контуров 1 и 2, а грузовики в стандартном исполнении оборудованы только сигнальными лампами.
Кроме того, грузовики в исполнении люкс могут быть оснащены освещением подножки, стеклоподъемниками с электроприводом, центральной блокировкой дверей и стеклоочистителями передних фар. Данное оборудование не входит в состав грузовиков стандартного исполнения.
- Коробка передач GA / GAE770
- Антиблокировочная система (АБС) «Bosch» с прицепом
- Антиблокировочная система (АБС) «Bosch» без прицепа
- Антиблокировочная система (АБС) «Wabco» с прицепом
- Антиблокировочная система (АБС) «Wabco» без прицепа
- ОБОГРЕВАТЕЛЬ АККУМУЛЯТОРА
- ОБОГРЕВАТЕЛЬ С ПРЕРЫВАНИЕМ
- Байпас
- Подъемник заднего моста
- Ограничитель скорости
- Масляное охлаждение коробки передач GR871 / 880
- Коробка передач GR871 / 880
- Коробка передач GRH880
- Коробка передач GS771 / 772
- Ограничитель нагрузки на мост
- ОБОГРЕВАТЕЛЬ КАБИНЫ И ДВИГАТЕЛЯ
- Полный привод 4х4 / 6х6
- ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ КАБИНЫ WEBASTO DBW46
- ОБОГРЕВАТЕЛЬ ТОПЛИВА
- МОНТАЖНАЯ СХЕМА EDC
- Пневмоподвеска
- Аварийное рулевое управление 8х2, 8х4
- CAG T (Не применимо к спецификациям США)
- CAG GPR (Не применимо к спецификациям США)
- Стоп-сигнал прицепа
- ADR (Перевозка опасных грузов)
- Коробка передач GA / GAE770 / 774, с положениями переключателя передач R-N-D-3-2-1 шасси № 1 166 935-
- Коробка передач GRS900
- Полная пневмоподвеска 4х2
- Полная пневмоподвеска 6х2 с ручным режимом опускания заднего моста
- Полная пневмоподвеска 6х2 с автоматическим режимом опускания заднего моста
- Антиблокировочные тормоза / Автоматическое управление сцепления с дорогой (ATC) без прицепа
- Антиблокировочные тормоза / Автоматическое управление сцепления с дорогой (ATC) с прицепом
- Рама и двигатель
- Контроль постоянной скорости двигателя
- Передние противотуманные фары
- EDC применимо для DSC 14 04 и DSC 14 09
- EDC применимо для DSC 11 22, DSC 11 27 и DTC 11 01
- GRS900 от шасси № SSS 1 173 437 SN 4 306 440
- Пневмоподвеска 6х4
- Приборная панель
- Центральный прибор
- Рама и двигатель
- Крыша кабины
- Токопрохождение 112
- Токопрохождение 114-208
- Токопрохождение 210-320
- Токопрохождение 322-416
- Токопрохождение 418-530
- Токопрохождение 532-626
- CAG 2 GRS900 / GR871 / G770
- Полный привод 4х4 / 6х6 с АБС
- АБС «Wabco» «С» с прицепом
- АБС «Wabco» «С» без прицепа
- Радио и мобильный телефон
- КОРОБКА ПЕРЕДАЧ GR801, GR900
- АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ GA776
- АБС, АБС / ASR, «Bosch Gamma 2E» с прицепом
- АБС, АБС / ASR, «Bosch Gamma 2E» без прицепа
- Ограничитель скорости «Wabco» с отдельным блоком управления
- Замедлитель «Scania» с АБС
- Замедлитель «Scania» без АБС
- Пневмоподвеска MA / ML6x2, 6x2 / 4 без ограничителя нагрузки на мост
- Пневмоподвеска MA / ML6x2, 6x2 / 4 с ограничителем нагрузки на мост
- 4-канальная АБС/ASR «Bosch» / «Wabco» Шасси№1 193 589, 4 326 794, 9 000 890 с ограничителем скорости, встроенным в блок управления АБС
- GRH900
- Горный тормоз, ограничитель выхлопа, замедлитель («Telma»)
- Горный тормоз увеличенной мощности, ограничитель выхлопа
- Подготовка к установке обогревателя Eberspächer
- Диагностика
- 6-канальная АБС «Wabco» (6S/4M) P/R6x4A/B
- Уставки для тахографа / спидометра
- GRS900 Для шасси: Scania Sodertalje 1 196 359 / Scania Nederland 4 329 870
- Блокировка дифференциала 6х4 / 8х6
- Обогреватель D1LC
- GRS900 / 9090R
- Автоматическая коробка передач GA750/850/850R для шасси № Scania Sodertalje 1 205 455 / Scania Nederland 4 341 345
- Автоматическая коробка передач GA750/850/850R для шасси № Scania Sodertalje 1 201 279 - 1 205 454 / Scania Nederland 4 334 274 - 4 341 344
- 2-контурное рулевое управление P/R 8x2, 8x4 Начиная с номера шасси№ 1 182 131
- МОНТАЖНАЯ СХЕМА EDC
- Полный привод GT800 («Steyr») без АБС от шасси № Scania Sodertalje 1 193 586 / Scania Nederland 4 327 435
- Полный привод GT800 («Steyr») с АБС от шасси № Scania Sodertalje 1 193 586 / Scania Nederland 4 327 435
- Полный привод 4х4 / 6х6
- Двигатель (ремонт)
