Диагностирование на TEBS E (создание набора параметров)

Функциональность GIO обозначает входы и выходы, для которых могут быть заданы параметры (англ. Generic Input/Output).
На модуляторе Trailer EBS E блока управления находятся самое большее 7 электрических подсоединений с обозначением GIO 1-7.
Благодаря такому функционально - обусловленному расположению Вы можете напрямую подсоединять и свободно согласовывать выбранные Вами функции. Это свободное согласование даёт возможность использовать все многообразие имеющихся на прицепе функциональных и комбинационных
возможностей.
Чтобы при использовании в стандартных ситуациях было проще вводить параметры и распределять GIO - подсоединения, предусмотрены 15 стандартных конфигураций (см. приложение, главу "схемы GIO").
Данные стандартные конфигурации указывают на наиболее возможное подсоединение на модуляторе Trailer EBS E - от простого полуприцепа с функцией RTR и до функции ECAS с регулятором уровня разгрузки, с тормозом для работы за дорожно - ремонтными машинами и.т.д.
Если для транспортного средства требуется составить новый набор параметров, для начала избирается подходящая схема GIO. В соответствии с этим в диагностику введён соответствующий набор параметров (под номером схемы).
– Откройте программу диагностики TEBS E.
Откроется следующее окно.

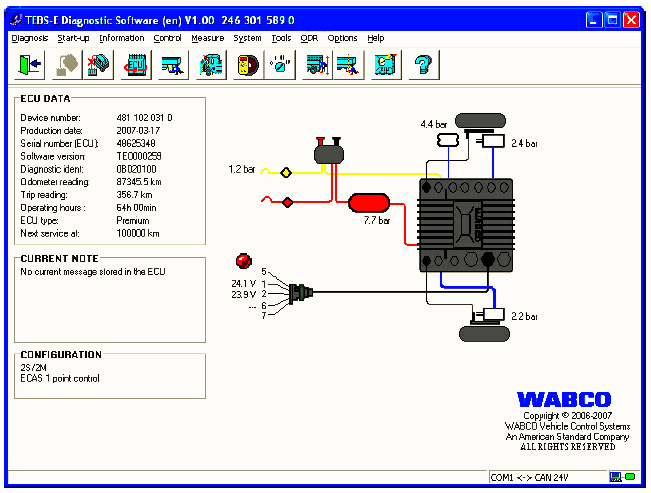

Диагностическое программное обеспечение TEBS E «Cтартовое окно»
– Нажмите на "System (Система)".
– Выберите "Parameter (Параметр)".
Окно "TEBS system (TEBS – система)" откроется.

Диагностическое программное обеспечение «TEBS E System (Cистема)»
– Нажмите на кнопку "Read from file (Считать из файла)", чтобы считать набор параметров.
В планах GIO функциональное назначение контактов модулятора Trailer EBS E устанавливается в зависимости от вариантов Standard или Premium.
В каждом из планов и наборов параметров описаны наиболее востребованные системы.
Если потребности в функциях нет, вместо них можно просто выбрать другие через подбор функций.
Через заданные наборы параметров штекерным разъёмам присваиваются те или иные функции в соответствии с таблицей. При этом для функций заранее устанавливаются стандартные параметры (напр. давления для подъёма и опускания подъёмных осей, максимального давления и скорости для вспомогательной тяги и.т.д.).
В качестве конфигурации ABS на полуприцепах и прицепах с центральным расположением осей выбирается 2S/2M, а на прицепах с дышлом 4S/3M.
Для того, чтобы дополнить набор параметров, Вы должны ввести следующее:

Диагностическое программное обеспечение TEBS E «System (Cистема)»
– Если Ваше транспортное средство оборудовано одной подъёмной осью, поставьте галочку у соответствующей подъёмной оси 1.
Если Ваше транспортное средство оборудовано двумя параллельными подъёмными осями, поставьте галочку как у оси 1, так и у оси 2.
– Если Вы ввели и проверили всё, что требуется, нажмите на „Continue (Далее)".

Диагностическое программное обеспечение TEBS E "SLV".
– Задайте данные по транспортному средству и тормозные давления. Если потребуется, нажмите на "Enter brake data (Ввести тормозные данные)" и введите данные.
– Если Вы ввели и проверили всё, что требуется, нажмите на "Continue (Далее)".

Диагностическое программное обеспечение TEBS E «ABS/RSS»
– Нажмите на тип шин под "Roll Stability Support (RSS)".
– Поставьте галочку перед "Vehicle where tilting is critical (Транспортное средство критичное (чувствительное) к крену)", если Ваше транспортное средство находится под угрозой опрокидывания, например, Meat Hang (рефрижератор - мясовоз) или прицеп с закрытым кузовом.
– Если Вы ввели и проверили всё, что требуется, нажмите на "Continue (Далее)".

Диагностическое программное обеспечение TEBS E «function selection (Выбор функции)»
– Отключите те стандартные функции, в которых Вы не нуждаетесь. Для это-го нажмите на соответствующую галочку, чтобы отключить функцию.
– Выберите, если потребуется, "Subsystems (Подсистемы)". Для этого нажмите на белое поле перед выбранной Вами подсистемой, чтобы поставить галочку.
– Если Вы ввели и проверили всё, что требуется, нажмите на "OK (Далее)".
Здесь Вы можете сохранить данные в ECU, с помощью кнопку „Modify parameters (изменить параметры)" Вы можете внести те или иные изменения.
Если Вы нажмёте на кнопку "System label (Системная табличка)", появится возможность отпечатать системную табличку (см. приложение, глава "Техническое обслуживание").
Если Вам понадобятся специальные функции, нажмите на кнопку "Display special functions (показать специальные функции)". В этом меню Вы можете присвоить функции штекерным разъёмам и контактам PIN.
При нажатии на кнопку "Write to ECU (Записать в ECU)" (слева, внизу), Вы введёте заданные через параметры данные в электронику.

Диагностическое программное обеспечение TEBS E «function selection – display special functions (Выбор функции - специальные функции)»
– Если Вы ввели и проверили всё, что требуется, нажмите на "Next (Далее)".
На этой странице Вы можете изменить параметры, при отсутствии адекватных стандартных установок:

Диагностическое программное обеспечение TEBS E "GIO parameter 1 (GIO Параметр 1)"
– Внесите изменения:
– Если Вы ввели и проверили всё, что требуется, нажмите на "Continue (Далее)".
