Электросхемы автономных отопителей MAN TGL / TGM

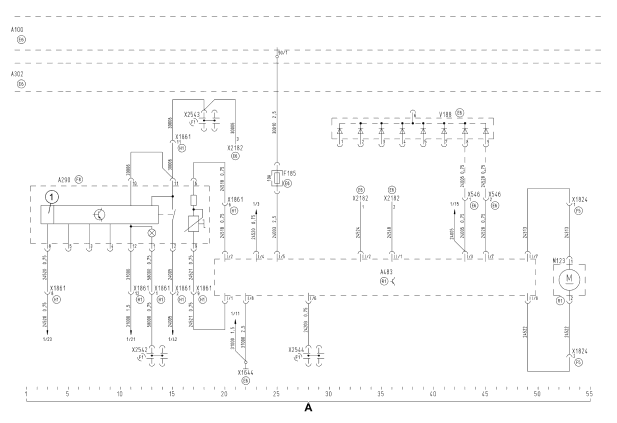

Дополнительный отопитель D1LCC/D3LCC с TRS

  • A100 Электрическая бортовая сеть
  • A290 Блок управления дополнительного отопителя (часы/термостат)
  • A302 Центральный процессор 2
  • A483 Дополнительное воздушное отопление
  • F185 Предохранитель дополнительного отопителя
  • M123 Дозировочный насос дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
  • X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
  • X2182 Штекерное соединение - отключение TRS воздушного отопления
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы

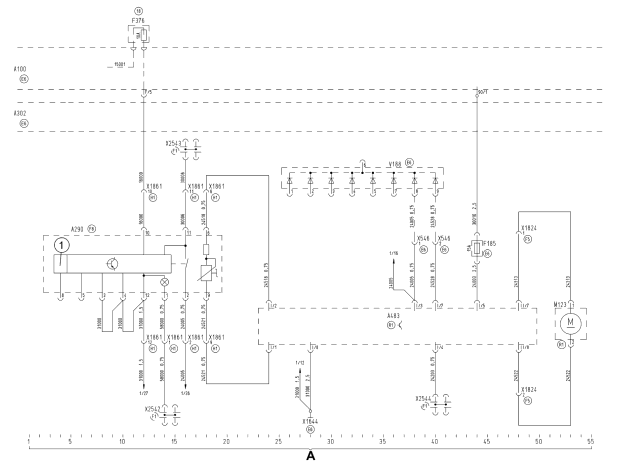

Дополнительный отопитель D1LCC/D3LCC без TRS

  • A100 Электрическая бортовая сеть
  • A290 Блок управления дополнительного отопителя (часы/термостат)
  • A302 Центральный процессор 2
  • A483 Дополнительное воздушное отопление
  • F185 Предохранитель дополнительного отопителя
  • F376 Предохранитель кабины внутри (клемма 15)
  • M123 Дозировочный насос дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
  • X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы

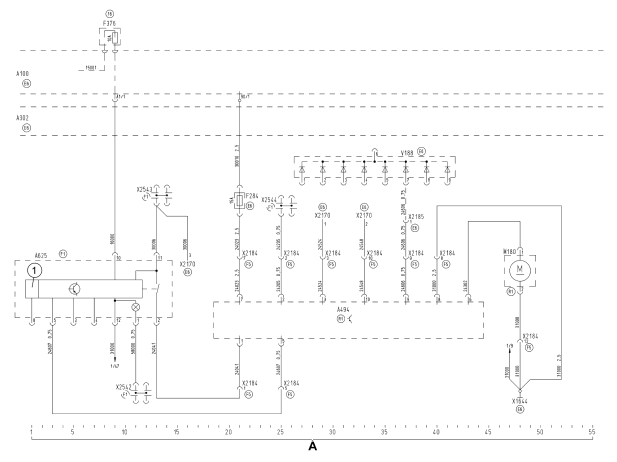

Дополнительный отопитель D5W с TRS

  • A100 Электрическая бортовая сеть
  • A302 Центральный процессор 2
  • A494 Дополнительное водяное отопление
  • A625 Блок управления дополнительного водяного отопления
  • F284 Предохранитель дополнительного отопителя
  • F376 Предохранитель кабины внутри (клемма 15)
  • M180 Дозировочный насос 2 дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X2170 Штекерное соединение - отключение TRS водяного отопления
  • X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
  • X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы

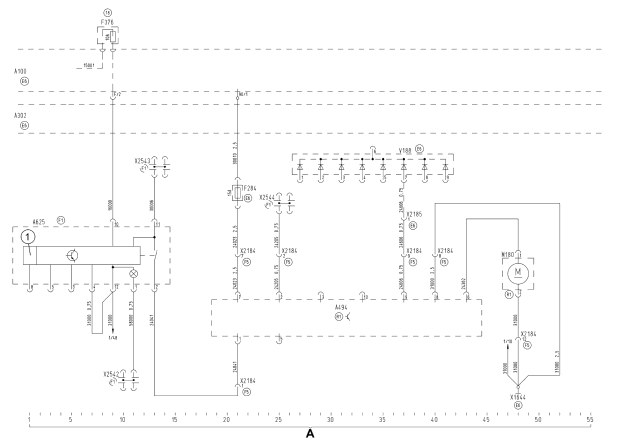

Дополнительный отопитель D5W без TRS

  • A100 Электрическая бортовая сеть
  • A302 Центральный процессор 2
  • A494 Дополнительное водяное отопление
  • A625 Блок управления дополнительного водяного отопления
  • F284 Предохранитель дополнительного отопителя
  • F376 Предохранитель кабины внутри (клемма 15)
  • M180 Дозировочный насос 2 дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
  • X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы
Дополнительный отопитель с отключением TRS

  • A100 Электрическая бортовая сеть
  • A302 Центральный процессор 2
  • K678 Реле дополнительного отопителя с отключением TRS
  • K679 Реле дополнительного отопителя с отключением TRS
  • V200 Диод механизма отбора мощности 1
  • V201 Диод механизма отбора мощности 2
  • V202 Группа диодов V200, V201
  • X1552 Штекерное соединение - механизм отбора мощности 1 / нагревательный элемент TRS
  • X1554 Штекерное соединение - механизм отбора мощности 2 / нагревательный элемент TRS
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X1754 Обжимное соединение кабеля 59104
  • X1984 Колодка реле K678, K679
  • X2170 Штекерное соединение - отключение TRS водяного отопления
  • X2182 Штекерное соединение - отключение TRS воздушного отопления

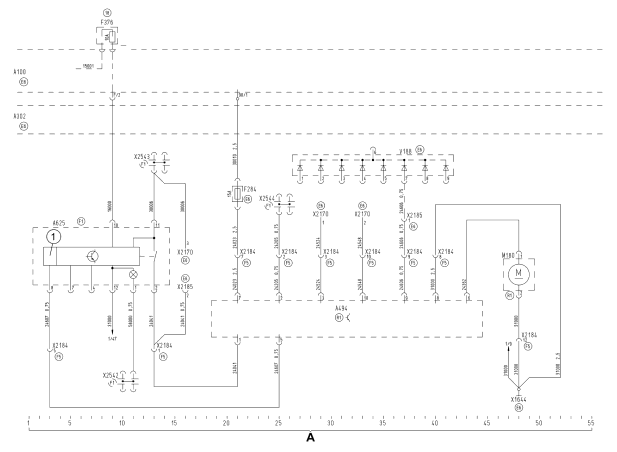

Дополнительный отопитель Thermo 50 с TRS

  • A100 Электрическая бортовая сеть
  • A302 Центральный процессор 2
  • A494 Дополнительное водяное отопление
  • A625 Блок управления дополнительного водяного отопления
  • F284 Предохранитель дополнительного отопителя
  • F376 Предохранитель кабины внутри (клемма 15)
  • M180 Дозировочный насос 2 дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X2170 Штекерное соединение - отключение TRS водяного отопления
  • X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
  • X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы

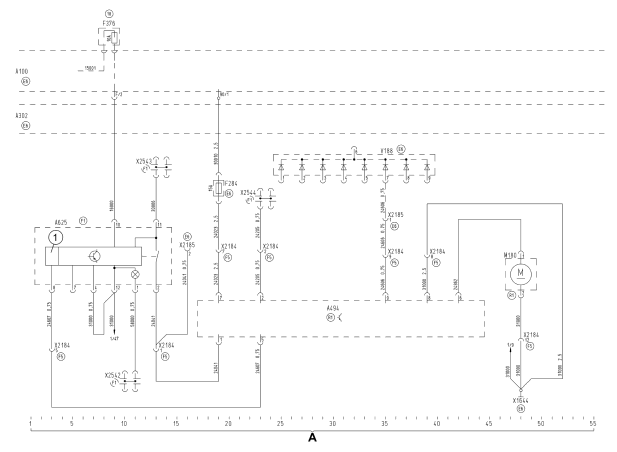

Дополнительный отопитель Thermo 50 без TRS

  • A100 Электрическая бортовая сеть
  • A302 Центральный процессор 2
  • A494 Дополнительное водяное отопление
  • A625 Блок управления дополнительного водяного отопления
  • F284 Предохранитель дополнительного отопителя
  • F376 Предохранитель кабины внутри (клемма 15)
  • M180 Дозировочный насос 2 дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
  • X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы

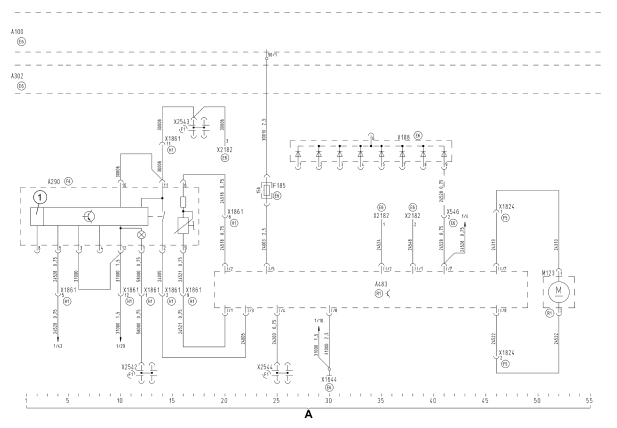

Дополнительный отопитель Webasto Airtop 2000 OEM и 3500 с TRS

  • A100 Электрическая бортовая сеть
  • A290 Блок управления дополнительного отопителя (часы/термостат)
  • A302 Центральный процессор 2
  • A483 Дополнительное воздушное отопление
  • F185 Предохранитель дополнительного отопителя
  • M123 Дозировочный насос дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
  • X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
  • X2182 Штекерное соединение - отключение TRS воздушного отопления
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы

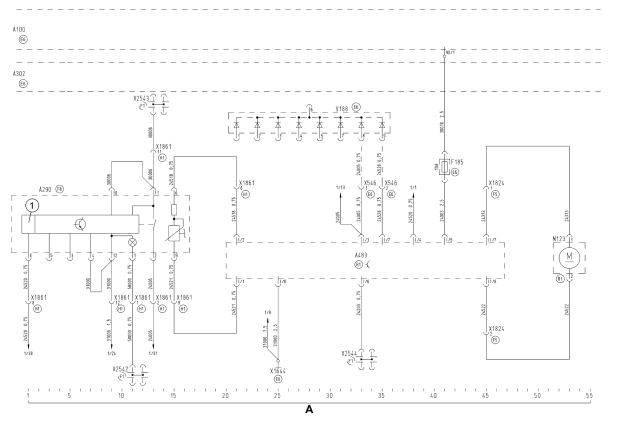

Дополнительный отопитель Webasto Airtop 2000 OEM и 3500 без TRS

  • A100 Электрическая бортовая сеть
  • A290 Блок управления дополнительного отопителя (часы/термостат)
  • A302 Центральный процессор 2
  • A483 Дополнительное воздушное отопление
  • F185 Предохранитель дополнительного отопителя
  • M123 Дозировочный насос дополнительного отопителя
  • V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
  • X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
  • X1644 Точка заземления кабины рядом с электрической бортовой сетью
  • X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
  • X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
  • X2542 Распределитель потенциала 21-пол. кабель 58000
  • X2543 Распределитель потенциала 21-пол. кабель 30006
  • X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------
Светодиодные часы
