Отопитель Spheros Thermo E 200, Thermo E 320
с блоком управления 1587

Контур водяного отопления - настенный отопитель и потолочный
1 Настенный отопитель с воздуходувкой
2 Теплообменник на входе
3 Подогреватель
4 Циркуляционный насос
5 Потолочный теплообменник
6 Двигатель транспортного средства
7 Запорный кран

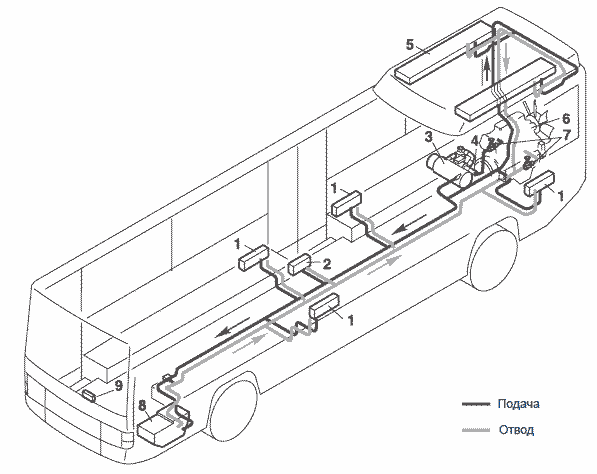

Пример установки подогревателя в автобусе

Датчик температуры
ВНИМАНИЕ
Кабель датчика температуры не должен подвергаться механическим нагрузкам (не тянуть за кабель, не переносить за него подогреватель и т.п.).

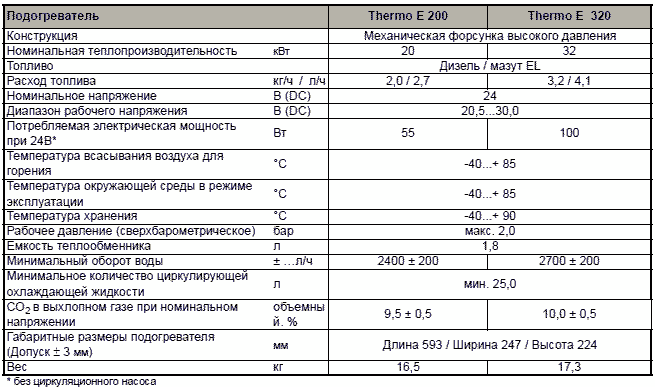

Технические данные
Технические характеристики предусматривают, если на заданы предельные значения, обычные для под-
огревателей допуски ±10% при температуре окружающей среды +20°C и номинальном напряжении.

Макс. ток длительной нагрузки циркуляционного насоса 8,75 A, макс. пиковый ток продолжительностью 0,5 с = 90 A - для максимальной эффективности и надежности рекомендуется использовать циркуляционные насосы Spheros! Для уменьшения пусковых токов циркуляционный насос на короткое время можно запустить с блока управления в тактовом режиме.
При использовании насосов других производителей проверить их на совместимость!

Описание узлов и компонентов
Водяные подогреватели Spheros Thermo E 200 и E 320, в сочетании с системой отопления предназна-
чены
– для отопления салона
– для размораживания стекол, а также
– для прогрева двигателей транспортных средств с водяным охлаждением.
Водяной подогреватель работает независимо от двигателя транспортного средства и подсоединяется
к системе охлаждения, топливной системе и к системе электрооборудования транспортного средства. Он крепится с помощью резьбовых соединений на раме ходовой части транспортного средства или на дополнительной поперечине.
Тепло создается при сгорании жидкого топлива.
Через теплообменник системы отопления тепло передается в контур охлаждения. Периодически выполняется адаптация к изменяющейся потребности в тепле.
Используя сигналы датчика температуры, блок управления регулирует включение и выключение горелки.
Подогреватели серии Thermo E состоят из следующих основных компонентов:
– Горелка
– Камера сгорания
– Теплообменник
Снаружи транспортного средства в контур охлаждения встроен циркуляционный насос, при компактном исполнении он встроен непосредственно в подогреватель, его управление осуществляется
преимущественно непосредственно с блока управления. Внешнее управление циркуляционных
насосов (UPFA) для серии Thermo E не предусмотрено.

1 Горелка
2 Охлаждающая жидкость, подача
3 Штекер датчика
4 Датчик температуры со встроенной защитой от перегрева
5 Охлаждающая жидкость, отвод
6 Теплообменник
7 Патрубок отвода выхлопных газов
8 Топливо, слив
9 Воздух для горения, подача
10 Топливо, подача
11 Защита от брызг (альтернативно решетке)
12 Решетка
13 Патрубок нагретого воздуха вкл. переходник (альтернативно решетке)

Горелка
Горелка состоит из следующих компонентов
• Двигатель горелки
• Нагнетатель воздуха для сгорания
• Топливный насос с электромагнитным клапаном
• Распыляющая форсунка
• Генератор запального разряда с запальным электродом
• Блок управления с датчиком пламени
• Диск со смотровым окном
• Система подогрева форсунки (дополнительно)

Нагнетатель воздуха для сгорания
Нагнетатель воздуха для сгорания подает необходимый для горения воздух от места его впуска в камеру сгорания.
Нагнетатель воздуха для сгорания состоит из двигателя горелки и вентилятора. Воздух засасывается через отверстие забора воздуха для горения в колпаке. Это отверстие забора воздуха для горения
имеет защиту от брызг, защитную решетку или патрубок нагретого воздуха.

Обоим классам теплопроизводительности серии Thermo E присвоено два различных двигателя
горелки. Такое присвоение выполняется однозначно по номеру материала. Двигатели нельзя переставлять.

Топливный насос
Подача топлива осуществляется топливным насосом.
Насос приводится в движение муфтой двигателя горелки. В топливном насосе топливо сжимается
примерно до 10 бар и распыляется распыляющей форсункой.
Встроенный в топливный насос электромагнитный клапан открывает и перекрывает подачу топлива к
распыляющей форсунке.
Топливные насосы подогревателей обоих классов теплопроизводительности одинаковые.

Топливный насос предназначен для работы с двумя трубопроводами (подача и отвод).

Система подогрева форсунки
При очень низких температурах из-за изменившейся вязкости топлива возможны неполадки в работе
подогревателя, связанные с недостаточным распылением топлива.
В зависимости от используемого топлива эти температуры различны. При использовании в холодной
местности или при использовании другого топлива (не дизельного) рекомендуется использовать систему подогрева форсунки.
Система подогрева форсунки состоит из нагревательного патрона и термостата.
При температуре ниже 5°C нагревательный патрон нагревает блок форсунок и, таким образом, топливо и распыляющую форсунку. Вязкость топлива снижается и распыление улучшается.
Длительность нагрева зависит от температуры всасываемого воздуха и отраженного тепла, поступающего из камеры сгорания. При температуре выше 8°C термостат отключается.
Использование системы подогрева форсунки является дополнительной функцией. Дополнительное
оснащение может выполняться без изменения блока управления.


Блок управления
Блок управления 1587 обеспечивает функционирование и контроль работы в режиме горения.
В блок управления встроен датчик пламени.




Датчик пламени
С помощью датчика пламени контролируется состояние пламени во время работы подогревателей.
Датчик пламени - это фототранзистор, который в зависимости от интенсивности пламени меняет свое
сопротивление и, таким образом, существующее напряжение.


Генератор запального разряда с запальными электродами
В генераторе запального разряда индексируется высокое напряжение для воспламенения топливовоздушной смеси. Зажигание выполняется от высоковольтной искры, переходящей на запальный электрод.


Сенсорика температуры с датчиком температуры воды и встроенной защитой от перегрева
Датчик температуры воды регистрирует температуру охлаждающей жидкости на выходе теплообменника как электрическое сопротивление.
Этот сигнал передается в блок управления и там обрабатывается.
Встроенная в датчик температуры защита от перегрева принимает на себя задачу ограничения температуры.
Температура охлаждающей жидкости регистрируется (как в случае с датчиком температуры воды) на
выходе теплообменника как электрическое сопротивление и передается в блок управления.
Защита от перегрева предотвращает недопустимо высокую рабочую температуру подогревателя.
При температуре выше 125°C инициируются выключение и блокировка подогревателя.
Защита от перегрева не требует ручного возврата в исходное положение.


Теплообменник
В теплообменнике тепло, полученное в результате горения, передается в контур охлаждения.


Камера сгорания
Камера сгорания предназначена для производства и горения топливовоздушной смеси. Образующиеся
при этом дымовые газы нагревают охлаждающую жидкость, проходящую через теплообменник.



В соответствии с классом теплопроизводительности используются различные камеры сгорания. Они различаются завихрителями (E 200 листовой металл, E 320 литье). Камера сгорания Thermo E 320 дополнительно оснащена жаровой трубой. На камерах сгорания отштампована маркировка соответствующего подогревателя (E 200 или E 320).
ОСТОРОЖНО
Работа подогревателя с камерой сгорания другого класса теплопроизводительности запрещена.
УКАЗАНИЕ
Камеру сгорания следует установить в теплообменнике таким образом, чтобы сварной шов был в положении между 2 и 10 часами (не вверх!).
Изменение положения при проведении технического обслуживания допустимо и благоприятно
сказывается на продолжительности срока службы камеры сгорания (см. схему внизу).

Положение сварного шва
УКАЗАНИЕ
Пазы в камере при установке камеры сгорания должны занимать такое положение, чтобы они
располагались максимально зеркально-симметрично (см. рис. внизу).
Подтекающее из форсунки топливо улавливается в этом случае резервуаром, расположенным
между диском и камерой, и сгорает при следующей работе в режиме горения, не загрязняя подогреватель.


Циркуляционный насос
Расположенный снаружи циркуляционный насос обеспечивает подачу охлаждающей жидкости в
контур транспортного средства или подогревателя.
В зависимости от применения циркуляционный насос включается от блока управления или непосредственно от бортовой сети транспортного средства, он работает во время всей эксплуатации подогревателя.
Подогреватели могут работать с циркуляционными насосами Aquavent 5000 (U4814), Aquavent 5000S
(U4854), Aquavent 6000C (U4855) или Aquavent 6000SC (U4856).

ВНИМАНИЕ
Запрещается удалять предохранитель циркуляционного насоса во время эксплуатации или менять
предохранитель во включенном состоянии.

Циркуляционные насосы Aquavent 5000 (U4814) и Aquavent 5000S (U4854)
Циркуляционные насосы Aquavent 5000 (U4814) и 5000S (U4854) оснащены щеточным двигателем.
УКАЗАНИЕ
Aquavent 5000 (U4814) с торцевым уплотнением.
Aquavent 5000S (U4854) с электромагнитной муфтой (негерметичный).
ВНИМАНИЕ
Двигатель циркуляционного насоса не имеет внутренней защиты от неправильной полярности.


Циркуляционные насосы Aquavent 6000C (U4855) и Aquavent 6000SC (U4856)
Циркуляционные насосы Aquavent 6000C (U4855) и Aquavent 6000SC (U4856) оснащены бесщеточным двигателем.
УКАЗАНИЕ
Aquavent 6000C (U4855) с торцевым уплотнением.
Aquavent 6000SC (U4856) с электромагнитной муфтой (негерметичный).
Мягкий разгон
Двигатель циркуляционного насоса запускается медленно, в щадящем для материала режиме.
Максимальное число оборотов достигается только примерно через 5 секунд.
Защита от работы "на сухую"
В двигатель циркуляционного насоса встроена защита от работы "на сухую".
Если в течение примерно 45 минут двигатель циркуляционного насоса потребляет значительно меньше
тока, чем при нормальном режиме работы, распознается работа "на сухую". Двигатель циркуляционного
насоса отключается.
Примерно через 2 минуты и после реактивации двигатель циркуляционного насоса снова можно
запускать в работу.
Защита от блокировки
При блокировке крыльчатки насоса, непосредственно перед остановкой крыльчатки насоса двигатель
выключается режимом распознавания ошибок.
Защита от перегрузки
Защита от перегрузки активируется после окончания мягкого пуска. При этом ограничивается потребление тока.
При избыточном гидравлическом давлении циркуляционного насоса двигатель циркуляционного
насоса не повреждается.
Режим распознавания ошибок
Режим распознавания ошибок отключает двигатель циркуляционного насоса в случае неполадок.
Примерно через 5 секунд двигатель циркуляционного насоса переводится режимом распознавания ошибок в энергосберегающий режим (режим ожидания).
Режим ожидания
В режиме ожидания внутренние потребители электронного оборудования двигателя циркуляционного
насоса отключены.
Реактивация двигателя циркуляционного насоса
Двигатель циркуляционного насоса можно реактивировать из режима ожидания. Это выполняется при
отсоединении электропитания > 2 мин. После восстановления подачи электропитания двигатель
циркуляционного насоса снова запускается в режиме мягкого пуска.
Защита от неправильной полярности
ВНИМАНИЕ
Двигатель циркуляционного насоса не имеет внутренней защиты от неправильной полярности.

Топливный фильтр
В качестве дополнительного оборудования предлагается топливный фильтр с обогревом. Встроенный
подогрев топливного фильтра включается при температуре топлива ниже 0,5°C и выключается при
5,5°C.
При эксплуатации подогревателя при температурах ниже -30°C обязательно следует использовать этот
топливный фильтр с обогревом.

Мигающий код
Количество импульсов     Ошибка      Описание ошибки
0 Ошибка БУ Ошибка блока управления
1 Отсутствие пуска в период безопасности Отсутствие пуска в период безопасности
2 Погасание пламени Погасание пламени при работе в режиме горения, безуспешный повторный пуск
3 Низкое напряжение / высокое напряжение высокое напряжение (> 30 В, дольше 6 секунд) Низкое напряжение (< 20,5 В, дольше 20 секунд)
4 Преждевременное распознавание пламени перед зажиганием или на этапе продувки Преждевременное распознавание пламени (светлый датчик пламени на этапе продувки) Преждевременное распознавание пламени (светлый датчик пламени перед зажиганием)
5 Неисправный датчик пламени Короткое замыкание датчика пламени Датчик пламени Обрыв
6 Неисправный датчик температуры / защита от перегрева Короткое замыкание датчика температуры
Датчика температуры Обрыв Недостоверные данные датчика температуры / защиты от перегрева
Короткое замыкание защиты от перегрева Защита от перегрева Обрыв
7 Неисправный электромагнитный клапан Короткое замыкание электромагнитного клапана
Электромагнитный клапан Обрыв
8 Неисправный мотор нагнетателя воздуха для сгорания / система подогрева форсунки Короткое замыкание мотора нагнетателя воздуха для сгорания Короткое замыкание системы подогрева
форсунки
9 Неисправен циркуляционный насос. Короткое замыкание циркуляционного насоса
10 Сработала защита от перегрева Перегрев T>125°C
11 Неисправный генератор запального разряда Короткое замыкание генератора запального
разряда Генератор запального разряда Обрыв
12 Блокировка подогревателя Превышен порог счетчика прерывания пламени Блокировка подогревателя - требуется разблокировка Превышен порог счетчика неполадок

Признаки ошибок при проверке работоспособности с помощью вывода световых кодов неполадок
Признак ошибки "Отсутствие пуска в период безопасности"
Если подогреватель из-за неполадки выполняет восемь безуспешных попыток пуска подряд, подогреватель блокируется.
Дальнейшие попытки пуска не выполняются.
Блокировка подогревателя имеет более высокий приоритет по сравнению с аварийной блокировкой.
Он также появляется в том случае, если подогреватель после первоначально удачного зажигания
неудачно был переведен в режим нагревания (состояние Отопление или Дополнительное отопление), например, в случае отказа подачи топлива.
Признак ошибки "Погасание пламени"
Если в результате неполадки при работе в режиме нагревания пять раз подряд происходит погасание
пламени, подогреватель блокируется.
Дальнейшие попытки пуска не выполняются.
Блокировка подогревателя имеет более высокий приоритет по сравнению с аварийной блокировкой.

Схемы электрических соединений
На приведенных ниже рисунках показаны возможности подключения подогревателя к бортовой сети
транспортного средства.



Системная схема для подогревателей Thermo с таймером 1531

Пояснение к системной схеме соединений
Позиция       Наименование
  • BA Индикатор работы макс. 1 x 5 Вт или 2 x 2 Вт
  • BM Мотор нагнетателя воздуха для сгорания
  • DVW Система подогрева форсунки
  • F1 Автомобильный плоский предохранитель 25 A по DIN 72581, часть 3
  • F2 Автомобильный плоский предохранитель 5 A по DIN 72581, часть 3
  • HS Главный выключатель
  • MV Электромагнитный клапан
  • UP Циркуляционный насос
  • ZFG Генератор запального разряда

Разводка контактов
  • C К транспортному средству (Power)
  • T Датчики температуры
  • C1 Главный выключатель T1 Датчик температуры)
  • C2 Конт. 31 (–) T2 Защита от перегрева
  • C3 Индикатор работы + T3 Масса
  • C4 Конт. 30 (+) V Система подогрева форсунки
  • P Циркуляционный насос
  • V1 Система подогрева форсунки +
  • P1 Циркуляционный насос + V2 Система подогрева форсунки -
  • P2 Циркуляционный насос - Z Генератор запального разряда
  • B Мотор нагнетателя воздуха для сгорания
  • Z1 Генератор запального разряда +
  • B1 Мотор нагнетателя воздуха для сгорания +
  • Z2 Генератор запального разряда +
  • B2 Мотор нагнетателя воздуха для горения -
  • Z4 Генератор запального разряда -
  • M Электромагнитный клапан
  • M3 Электромагнитный клапан +
  • M4 Электромагнитный клапан -


Назад к содержимому | Назад к главному меню
