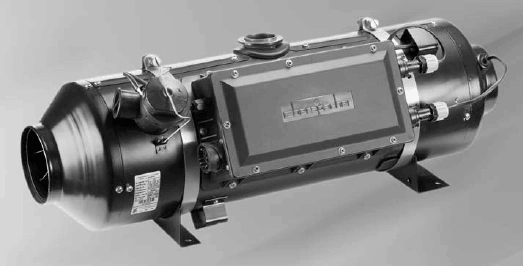

Автономный отопитель Eberspächer AIRTRONIC V 7 S
(Air Heater V 7 S)

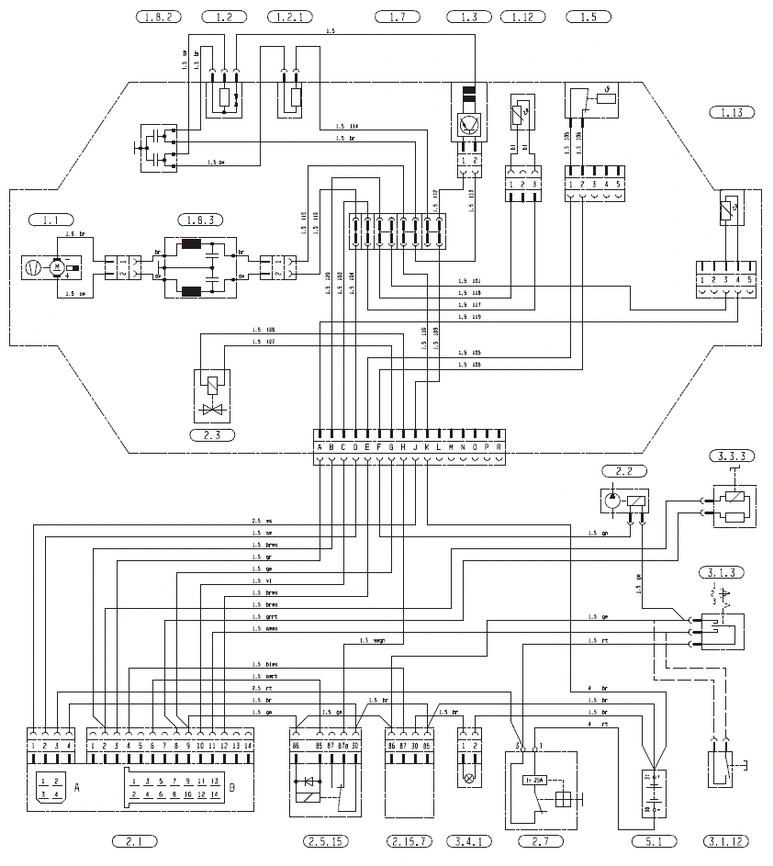

Circuit diagram heater V 7 S

25 1728 00 96 02 B

Parts list heater V 7 S
1.1 Burner engine
1.2 Glow plug
1.2.1 Resistance for glow plug
1.3 Ignition unit
1.5 Overheating sensor
1.7 Printed circuit board
1.8.2 Supression capacitor
1.8.3 Supression filter
1.12 Flame sensor
1.13 Temperature sensor
2.1 Controller
2.2 Dosing pump
2.3 Air solenoid (for combustion air)
2.5.15 Relais for solenoid valve
2.7 Main fuse, 24 A
2.15.7 Amplifier
3.1.3 Button heating – off – ventilate
3.1.12 Fault code query
3.3.3 Temperaturregler
3.4.1 Operating display
5.1 Battery

Cable colours
  • rt = red
  • bl = blue
  • ws = white
  • sw = black
  • gn = green
  • gr = grey
  • ge = yellow
  • vi = violet
  • br = brown
  • li = purple
