Идентификационный номер автомобиля VIN Volvo

Инструкция предназначена для моделей:
Volvo F10, Volvo F12, Volvo F16, Volvo F7, Volvo FE, Volvo FE (3),Volvo FH, Volvo FH (4), Volvo FH12, Volvo FH16, Volvo FL, Volvo FL (3), Volvo FL6, Volvo FLC, Volvo FM,Volvo FM (4), Volvo FM10, Volvo FM12, Volvo FM7, Volvo FM9, Volvo FS7, Volvo N10, Volvo N12, Volvo NH12,Volvo NL10, Volvo NL12

У Volvo Truck Corporation имеется система для идентификации всех моделей автомобилей, начиная с 1981 года.
Система идентификации была разработана, чтобы отвечать требованиям законодательства США и различных стран ЕС.
Система состоит из трех компонентов:
  • Маркировка рамы VIN
  • Табличка на изделие
  • Наклейка для специальных версий

Информация в “VIN”
VIN (Идентификационный номер автомобиля) содержит много информации об автомобиле. Ниже приведен пример VIN:

В VIN можно найти следующую информацию:
1. Место изготовления
2. Тип кабины
3. Тип двигателя
4. Комбинация тормозов / мостов
5. Контрольная сумма
6. Модельный год
7. Завод сборки
8. Серийный номер шасси

Ниже приведена расшифровка букв и цифр, используемых в номере VIN.

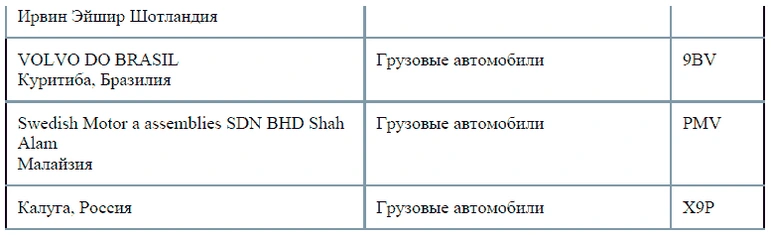

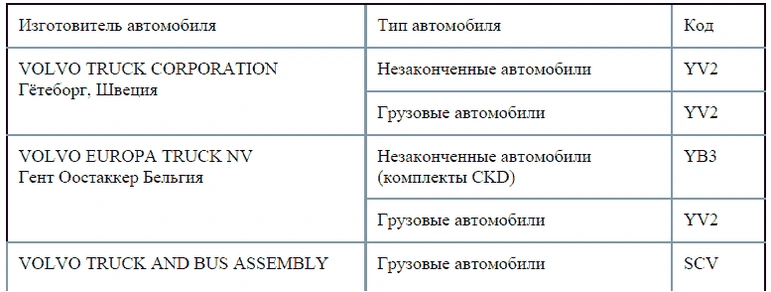

1. Место изготовления

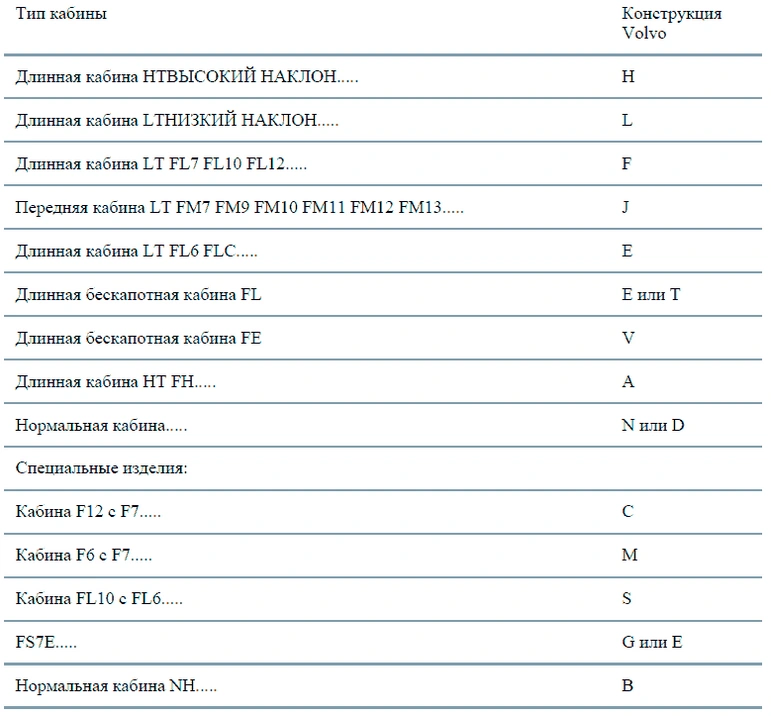

2. Тип кабины

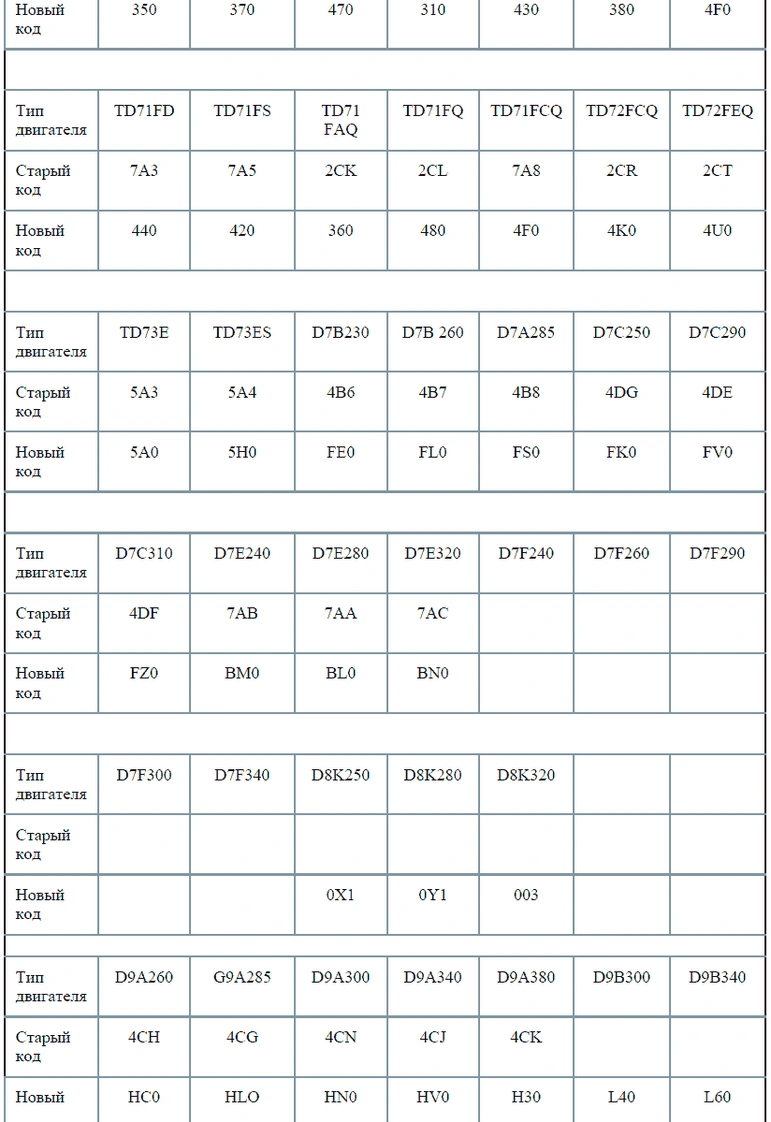

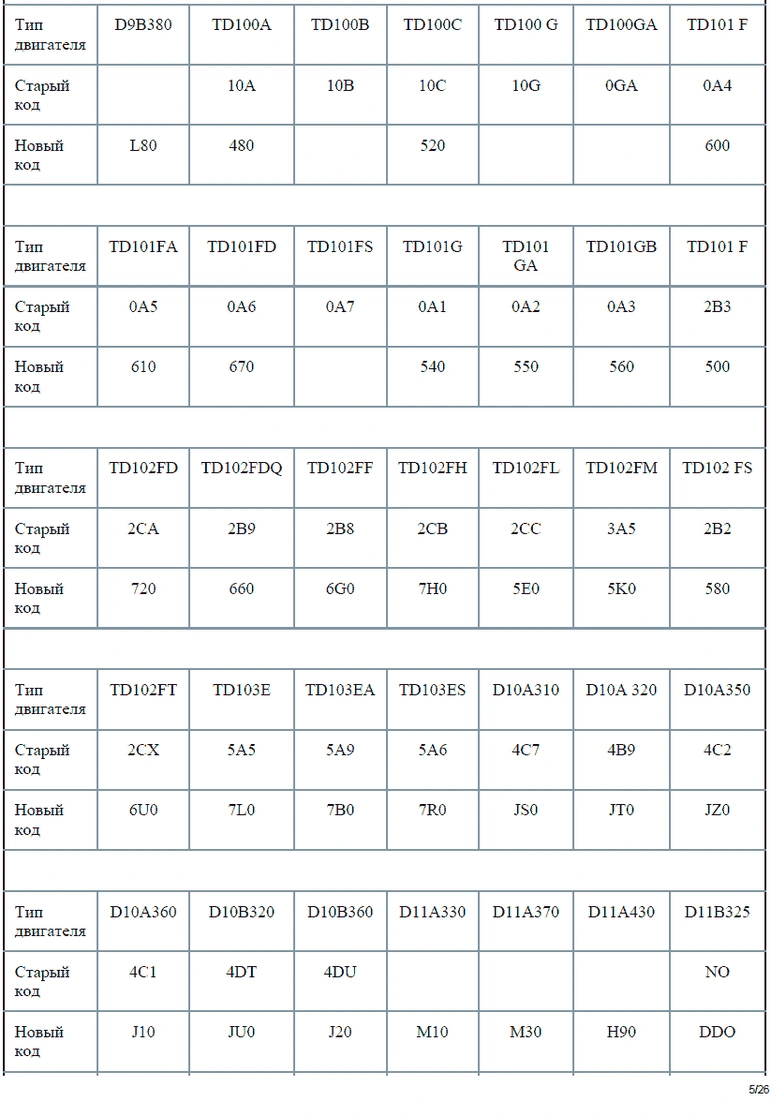

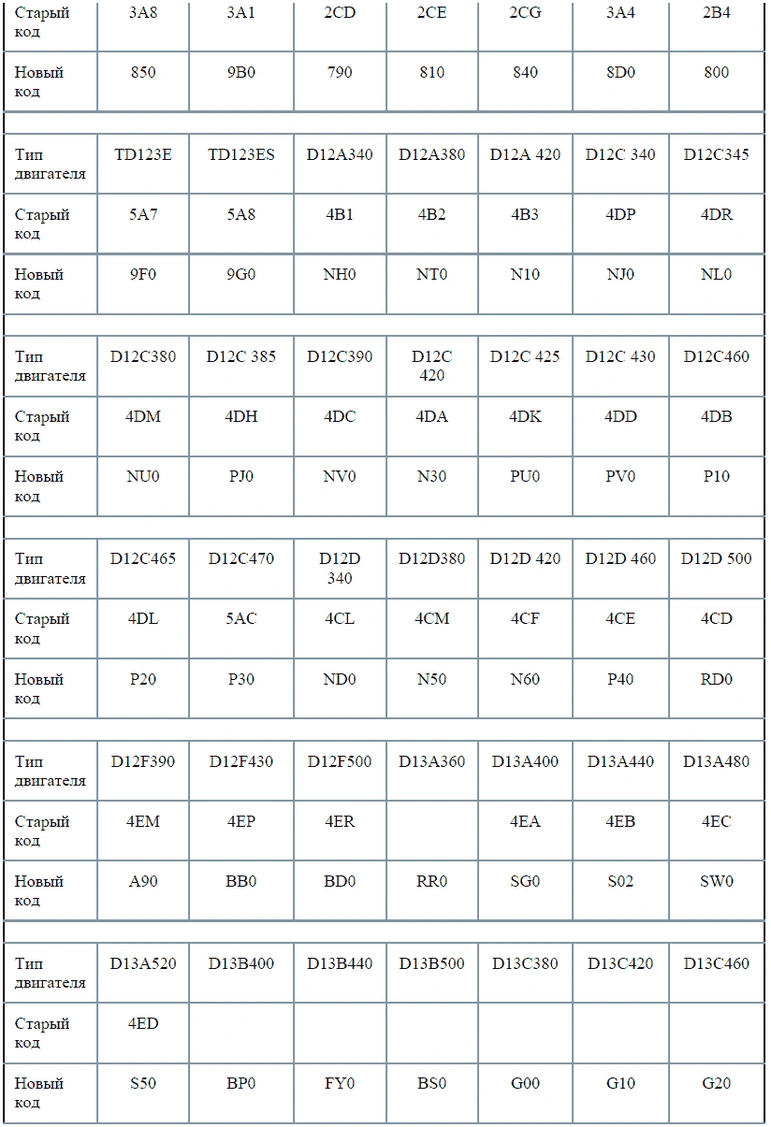

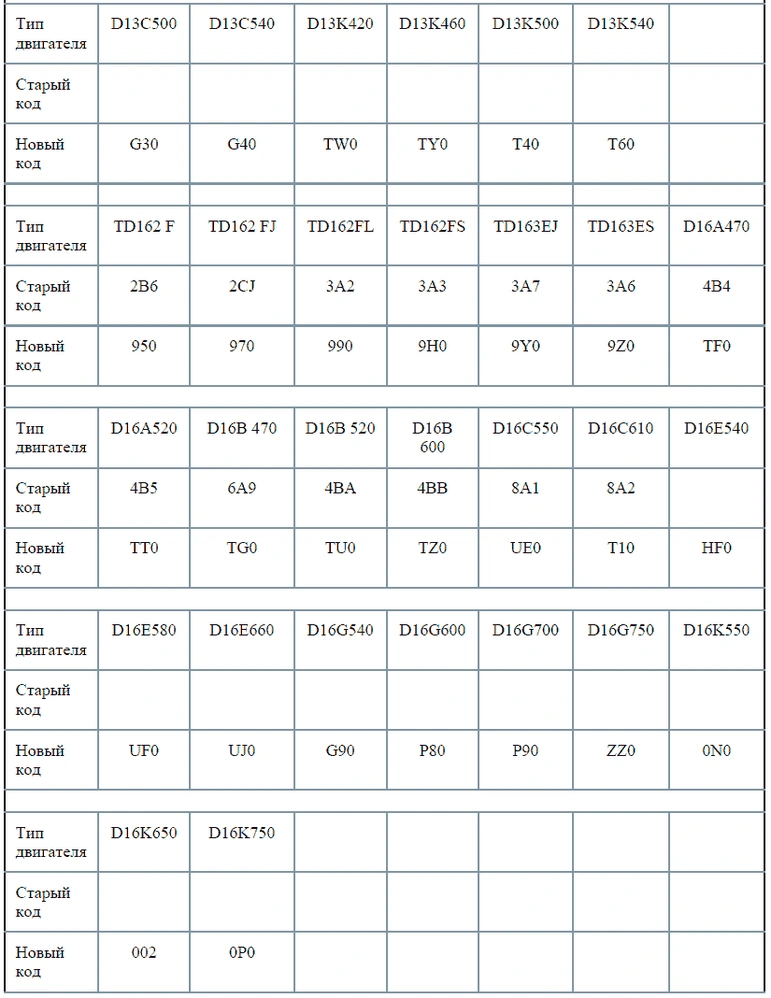

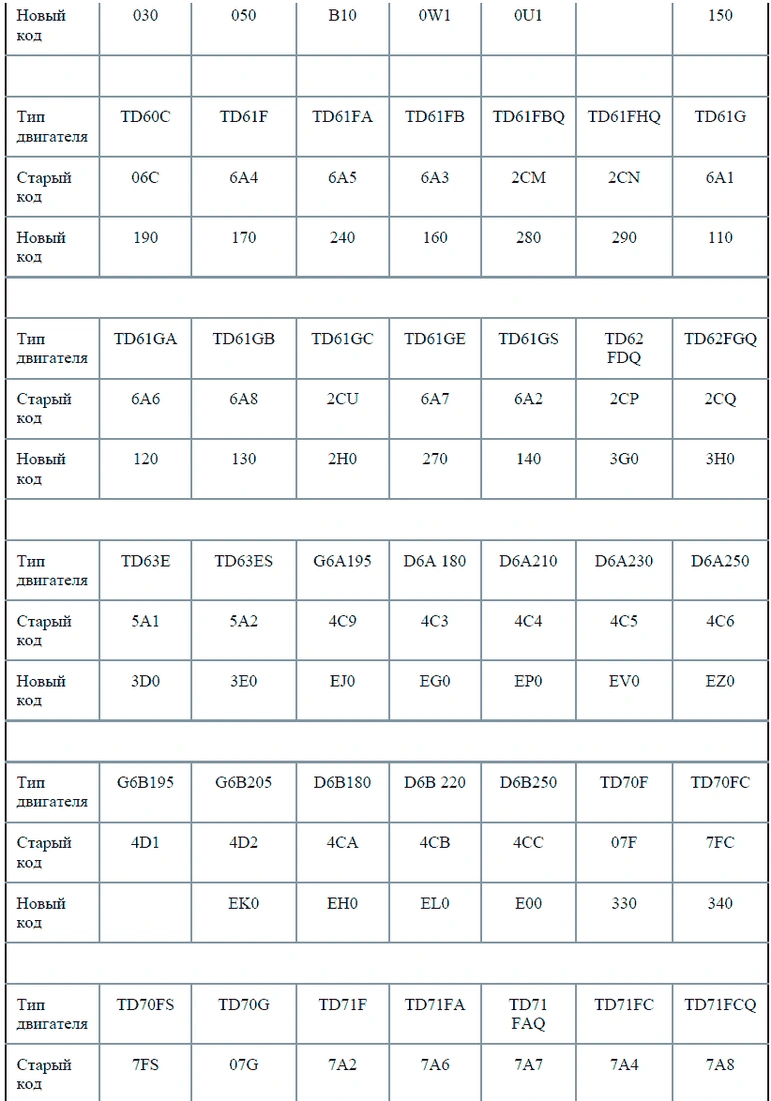

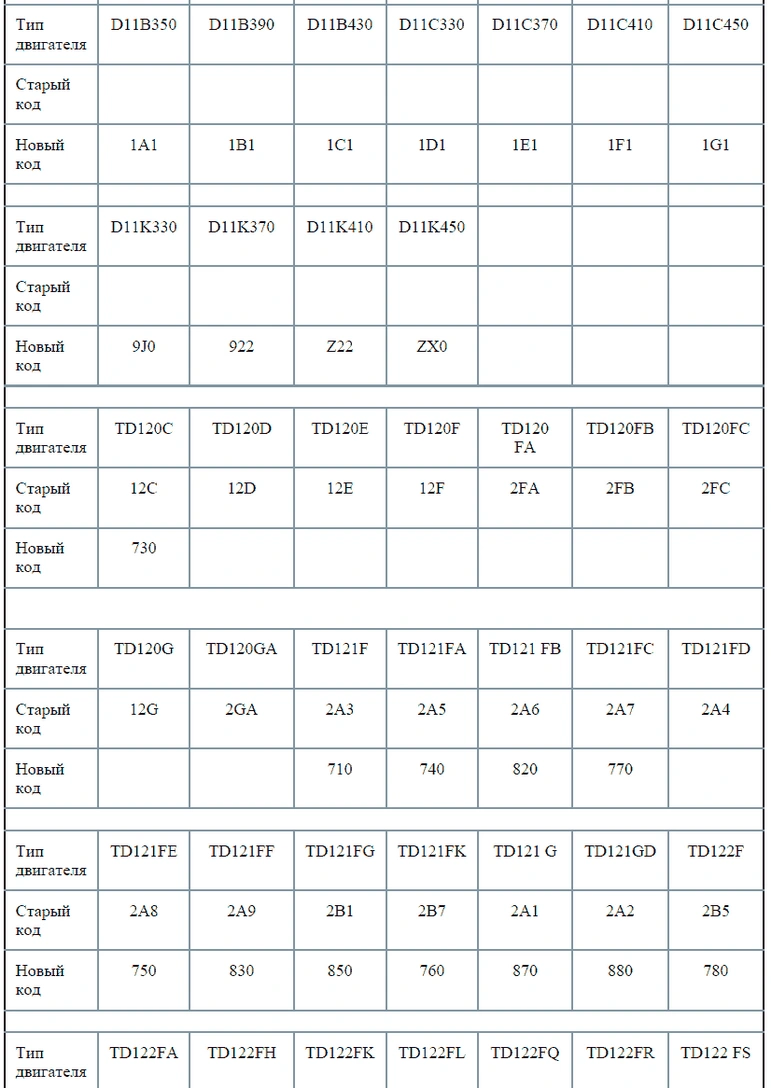

3. Тип двигателя














4. Комбинация тормозов / мостов




5. Контрольная сумма
Эта цифра определяется математическим вычислением и является разной для разных автомобилей. Формула для этого расчета дается только импортеру.

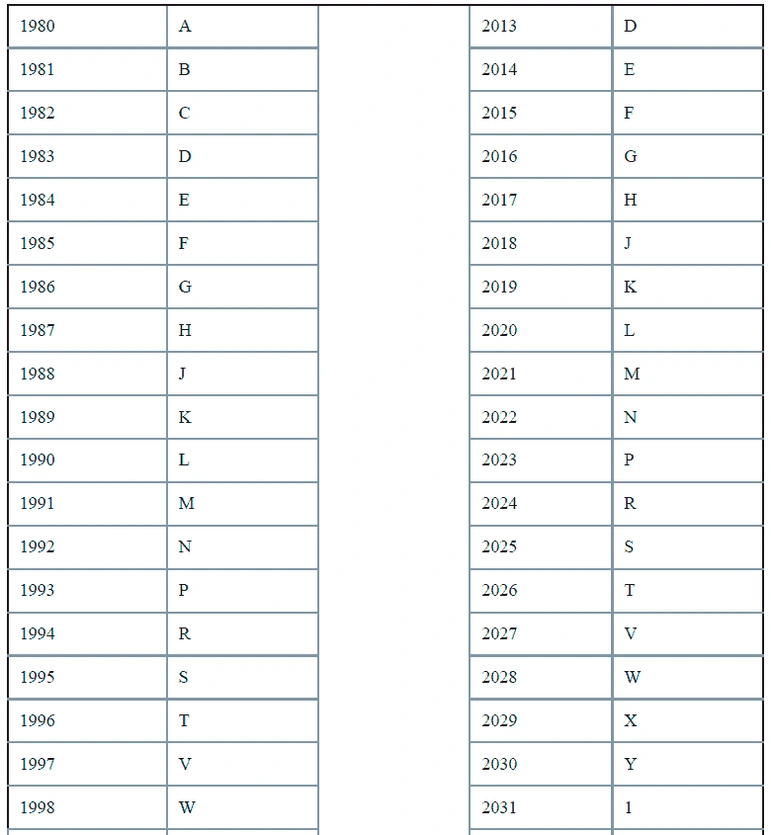

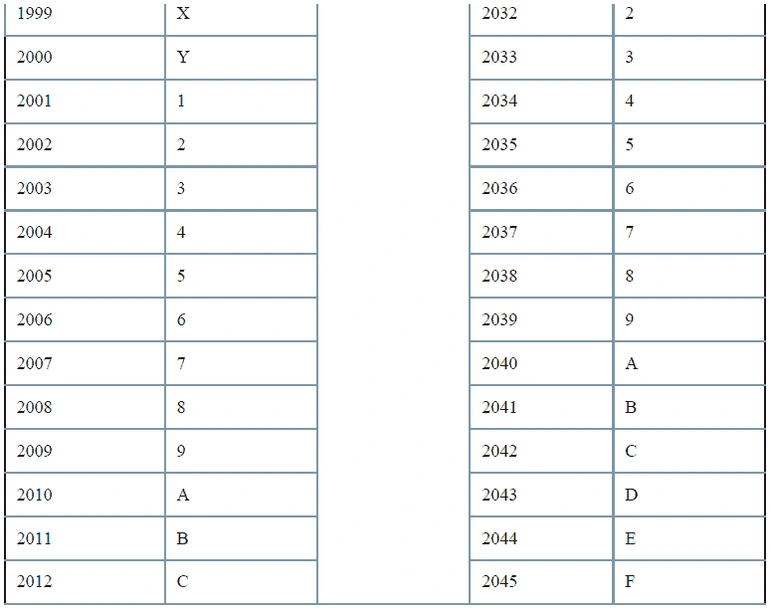

6. Модельный год

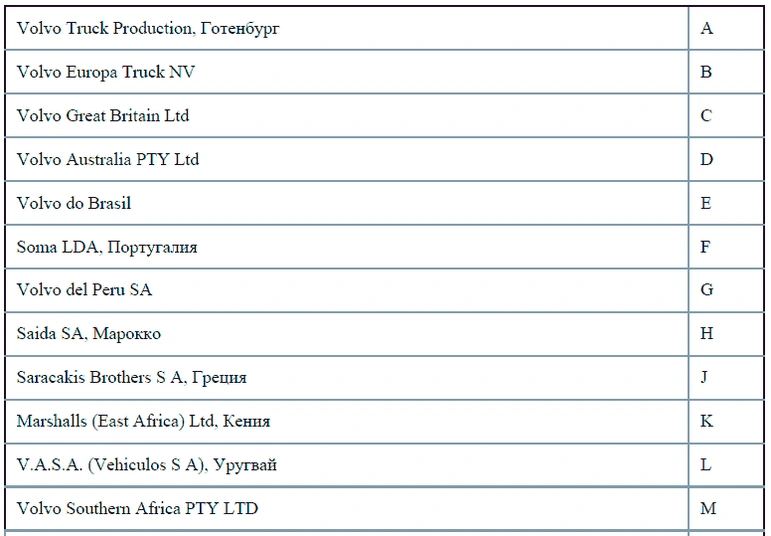

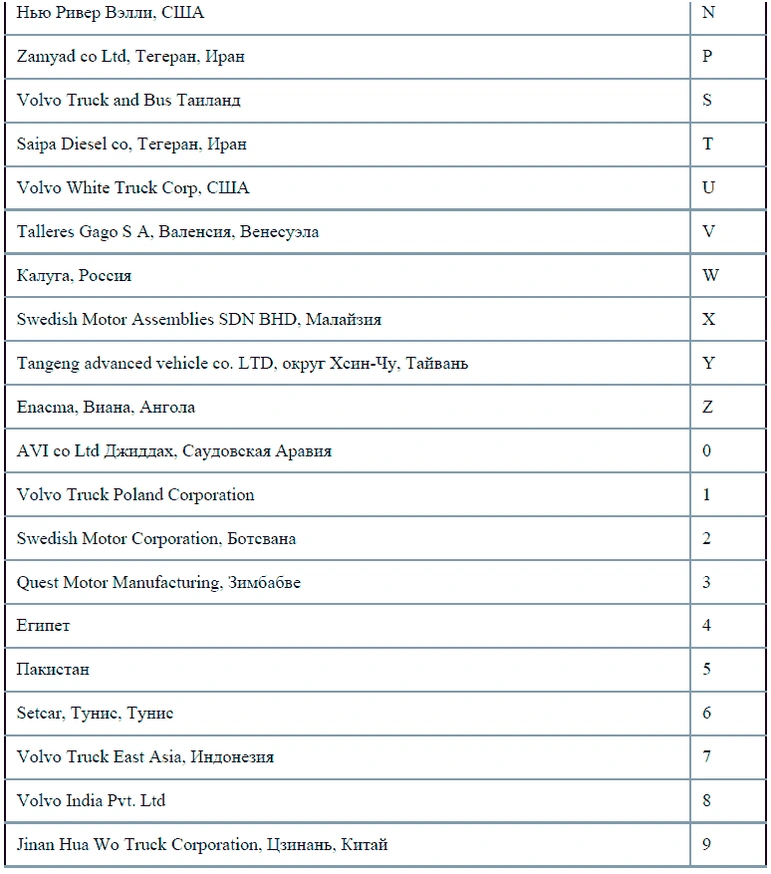

7. Завод сборки




8. Номер шасси
Эти цифры представляют собой серийный номер шасси.

Табличка на изделие

Эта табличка на изделие была введена на серии FH, но, начиная с недели 40 1994 года включительно, табличка на изделие для всех моделей выглядит одинаково.


Табличка на изделие для всех моделей за исключением FH до 1994 года.


Табличка на изделие для всех моделей за исключением FL и FE, начиная с 2001 года включительно.


Табличка на изделие для FL и FE, начиная с 26 недели 2006 года.

Табличка на изделие содержит информацию о типе шасси, приводе, колесной базе и VIN. Информация проштампована на табличке фирмой Volvo.Табличка на изделие остается пустой для Италии, после чего табличка привинчивается в процессе производства. В дальнейшем импортер должен выбить на табличке дополнительную информацию, касающуюся разрешенной в стране нагрузки на ось. После этого табличкадолжна быть надежно закреплена генеральным агентом с помощью заклепок. Табличка на изделие может располагаться поразному, т.е. для:

Идентификационная табличка для России
Используется кириллица. На идентификационной табличке содержится информация о типе шасси, типе привода, колесной базе и VIN. Данная информация выштампована на табличке компанией Volvo.

Наклейка S

Наклейка содержит информацию о специальных модификациях, выпущенных Volvo. Они имеют ту же номерную маркировку, что и в каталоге запасных частей. Этот знак был отозван в 1993 для FL и в 1994 для NL.

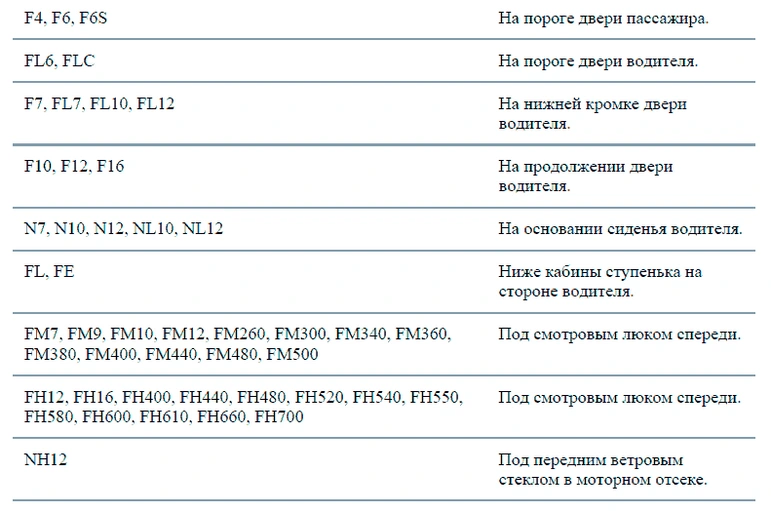

Расположение этой таблички:

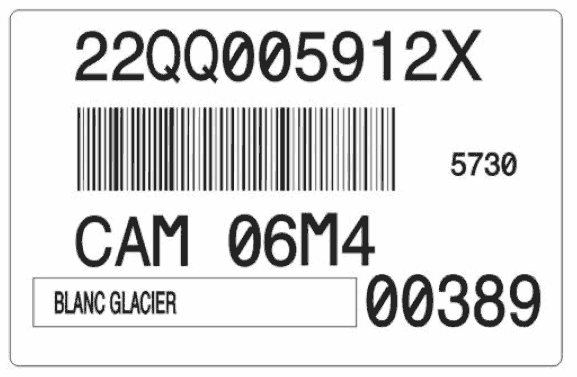

Табличка номера кабины

Для всех моделей за исключением FL и FE, начиная с 26 недели 2006 года.


FL и FE с 26 недели 2006 года.


FH, начиная с 48 недели 2012.
Данная табличка расположена на стойке кабины.
На более старых автомобилях табличка номера кабины расположена в кабине и показывает тип кабины, серийный номер, а также цветовые коды. После 1993 года эту информацию можно найти на табличке на изделие.

Обозначение двигателя
D12*000888
Обозначение двигателя, которое показывает тип двигателя и серийный номер, можно найти на табличке, или же оно проштамповано непосредственно на блоке цилиндров.

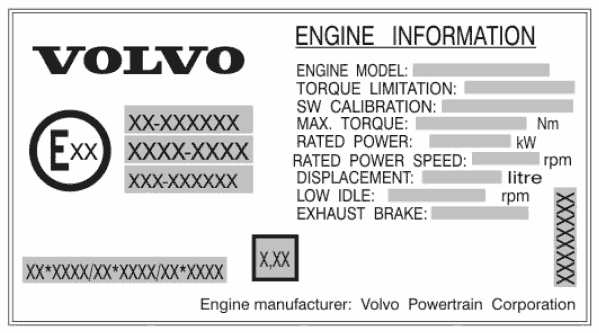

Крышка клапанной коробки

На бирке, помимо прочего, указаны следующие данные:
  • Модель двигателя. Если двигатель удовлетворяет требованиям стандарта EEV, это указывается после модели (пример: D13C460 EEV).
  • Стандарт на уровень выбросов (например, EUV = Euro 5, EEV)
  • Некоторые данные двигателя
  • Тип моторного тормоза (например, EPG, VEB, VEB+)
Бирка приклеивается к той стороне крышки клапанной коробки, которая меньше нагревается.

Табличка коробки передач

Табличка коробки передач показывает тип коробки передач, номер детали, фабричный номер (серийный номер) и категорию техобслуживания. Более подробную информацию о категориях техобслуживания см. в информации по техобслуживанию, группа 175, номер 09.

Табличка заднего моста

Табличка заднего моста показывает тип заднего моста, номер детали, фабричный номер (серийный номер), передаточное соотношение передач и категорию техобслуживания. Более подробную информацию о категориях техобслуживания см. в информации по техобслуживанию, группа 175, номер 09.

Табличка размеров

Для всех моделей за исключением FL и FE, начиная с 26 недели 2006 года.


FL и FE с 26 недели 2006 года.
Табличка размеров показывает название компаниипроизводителя, идентификационный номер автомобиля, длину и ширину, и расстояние между передней кромкой и центром упора для установки прицепа. Если муфта опорносцепного устройства имеет несколько точек подсоединения, должны быть указаны наименьший и наибольший размеры.
Записанные значения должны в точности соответствовать значениям измерений, сделанных на автомобиле.
Идентификационный номер автомобиля это единственный номер, выбитый на заводе.

Другие компоненты

Рулевой привод, компрессор, стартер, турбокомпрессор и т.д. имеют прикрепленные или выбитые идентификационные знаки, указывающие на изготовителя и номер детали.

Внешний вид и расположение табличек в автомобиле (до 1993 года)
Расположение таблички 2Табличка на изделие и таблички 3Наклейка S зависит от модели грузовика.

  1. VINномер
  2. Табличка на изделие
  3. Наклейка S
  4. Табличка номера кабины
  5. Обозначение двигателя
  6. Табличка коробки передач
  7. Табличка заднего моста

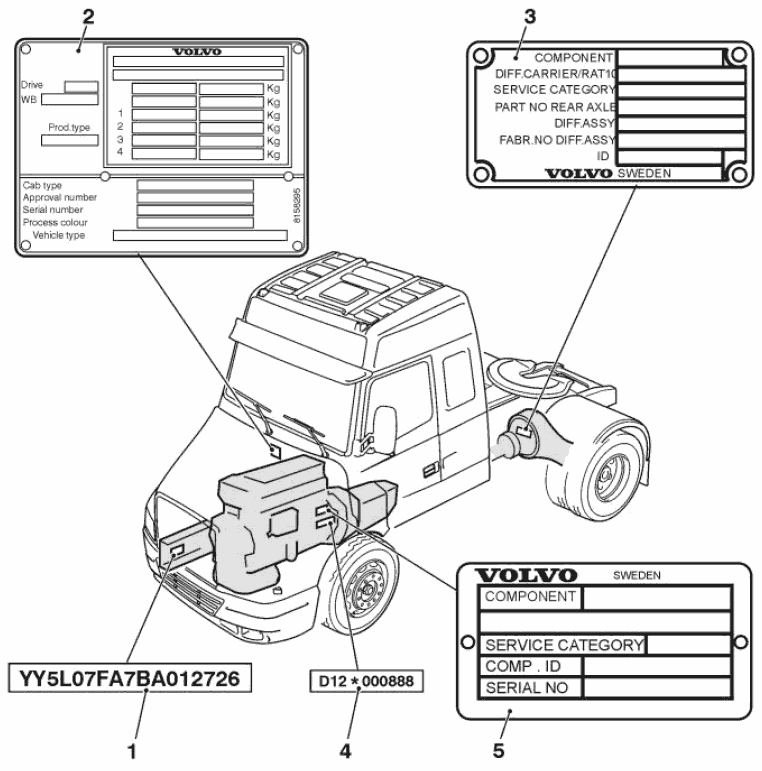

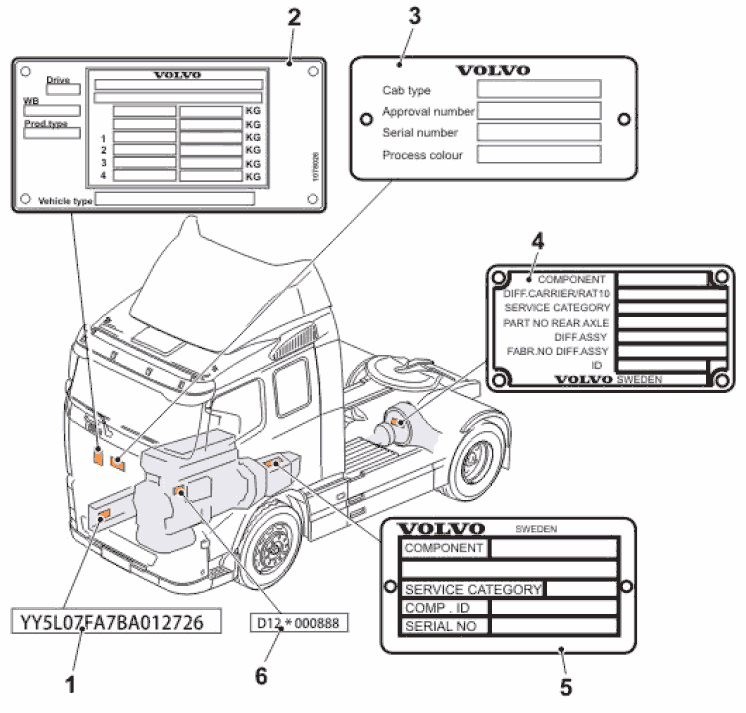

Внешний вид и расположение табличек в автомобиле (после 1993 года)
Расположение таблички 2Табличка на изделие зависит от модели грузовика. На моделях FM 7, FM 10 и FM 12, данная табличка расположена на правой двери.

  1. VINномер
  2. Табличка на изделие
  3. Табличка заднего моста
  4. Обозначение двигателя
  5. Табличка коробки передач

Расположение табличек в автомобилях NH

  1. VINномер
  2. Табличка на изделие
  3. Табличка заднего моста
  4. Обозначение двигателя
  5. Табличка коробки передач

Расположение табличек в автомобилях FM и NH VERSION2

  1. VINномер
  2. Табличка на изделие
  3. Табличка заднего моста
  4. Обозначение двигателя
  5. Табличка коробки передач

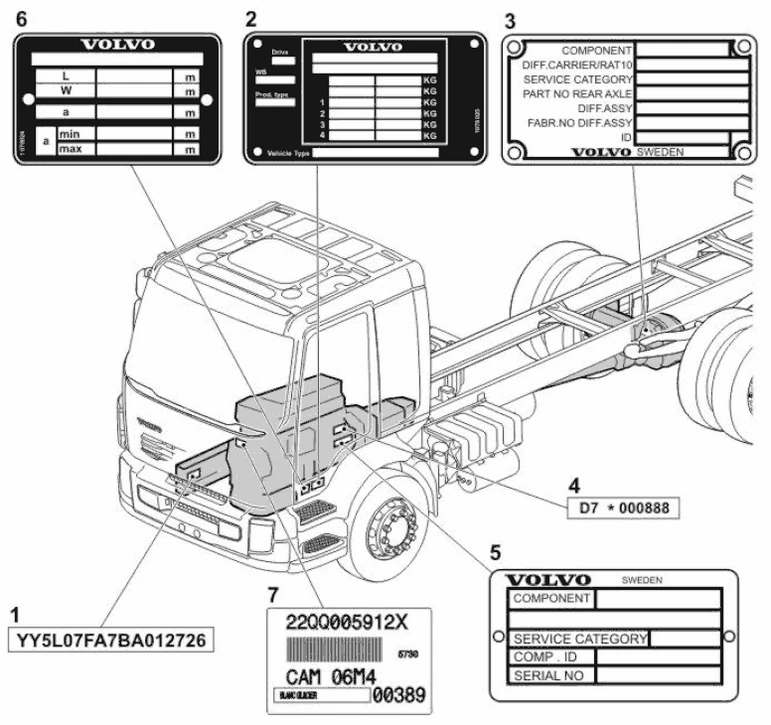

Расположение таблички в автомобилях FL и FE с 26 недели 2006 года

  1. VINномер
  2. Табличка на изделие
  3. Табличка заднего моста
  4. Обозначение двигателя
  5. Табличка коробки передач
  6. Табличка размеров
  7. Табличка номера кабины

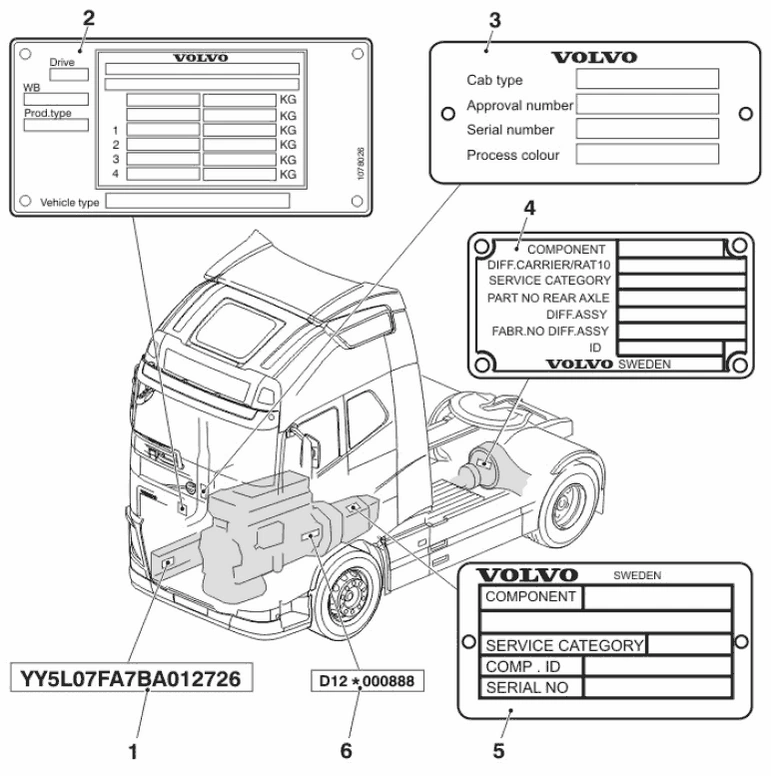

Расположение таблички на FH, начиная с недели 48 2012

  1. VINномер
  2. Табличка на изделие
  3. Табличка номера кабины
  4. Табличка заднего моста
  5. Табличка коробки передач
  6. Обозначение двигателя

Расположение таблички на автомобилях FL и FE, начиная с недели 37 2013

  1. VINномер
  2. Табличка на изделие
  3. Табличка номера кабины
  4. Табличка заднего моста
  5. Табличка коробки передач
  6. Обозначение двигателя

Расположение таблички на FM, начиная с недели 37 2013

  1. VINномер
  2. Табличка на изделие
  3. Табличка номера кабины
  4. Табличка заднего моста
  5. Табличка коробки передач
  6. Обозначение двигателя
