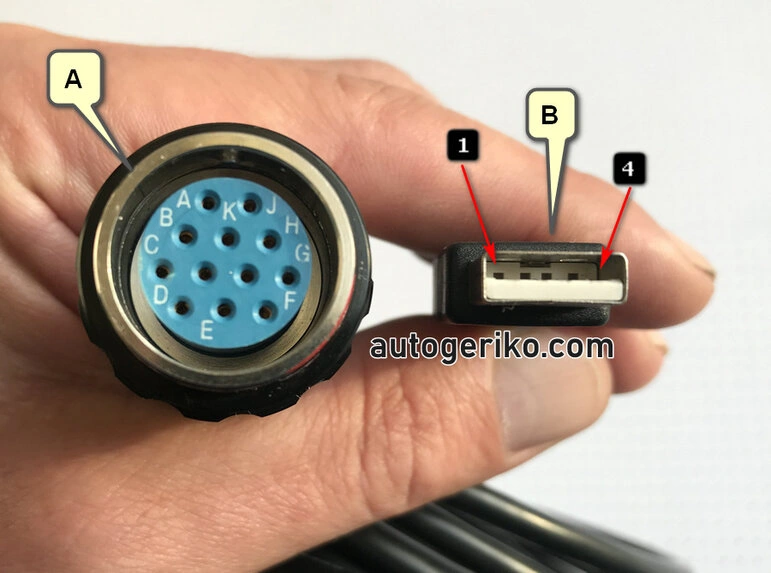

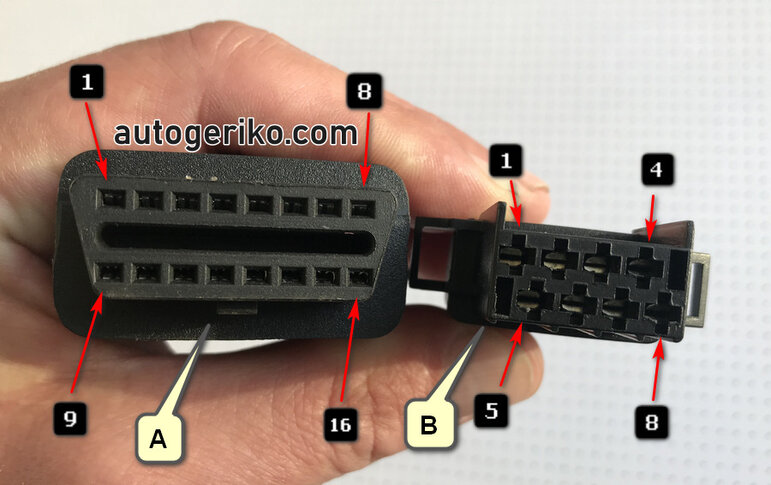

Распиновка кабелей VOCOM I, II
(VOLVO, RENAULT)


Можно изготовить самому или проверить при повреждении...


А        В
1, 16        1
13            2
7              3
-              4
12            5
15            6
1, 16        7
4, 5          8


А        В
7              1
1              2
7              3
11            4
16            5
5              6
12            7
7              8
7              9
3, 15       10
13           11
3, 15       12


А        В
-               1
-               2
-               3
-               4
-               5
-               6
-               7
12            8
13            9
-              10
-              11
-              12
8, 16        13
4, 5          14


А        В
D              1
C              2
B              3
F              4


А        В
H              1
-               2
E               3
A              4
D              5
B              6
K              7
-               8
-               9
-              10
F              11
N              12
P              13
C              14
j               15
R              16
