Электросхема Komatsu WB97S-2


КОМПОНЕНТЫ
  • G1  Аккумуляторная батарея
  • G2  Генератор
  • H1  Контрольная лампа предпускового подогрева
  • H2  Контрольная лампа генератора
  • H3  Лампа предупреждения о высокой температуре охлаждающей жидкости в двигателе
  • H4  Контрольная лампа воздушного фильтра
  • H5  Контрольная лампа масляного фильтра гидросистемы
  • H6  Дополнительная контрольная лампа
  • H7  Дополнительная контрольная лампа
  • H8  Дополнительная контрольная лампа
  • HA1  Звуковой сигнал
  • K01  Реле стартера
  • K02  Реле предпускового подогрева
  • K03  Реле отсечки подачи топлива
  • K4  Предохранительное пусковое реле
  • KT1  Таймер отсечки подачи топлива
  • KT2  Таймер предпускового подогрева
  • M1  Электромотор стартера
  • P1  Указатель оборотов двигателя
  • P2  Счетчик моточасов
  • P3  Указатель уровня топлива
  • P4  Указатель температуры охлаждающей жидкости
  • R30  Начало нагрева
  • R31  Датчик уровня топлива
  • R32  Датчик температуры охлаждающей жидкости
  • S6  Пусковой включатель
  • S21  Реле высокой температуры охлаждающей жидкости двигателя
  • S22  Блокировочный переключатель воздушного фильтра
  • S23  Реле низкого давления масла в двигателе
  • S24  Указатель уровня топлива
  • Y0  Электромагнитный отсечной клапан подачи топлива
РАЗЪЕМЫ
  • X1  11контактный разъем переднего контура (двигателя)
  • X4  11контактный разъем блока системы контроля
  • X8  17контактный разъем боковой панели приборов
  • X10  13контактный разъем переднего контура (контура двигателя)
  • X11  3контактный разъем источника питания
  • X12  3контактный разъем переднего контура (поперечного контура)
  • X13  2контактный разъем переднего контура (контура двигателя)
  • X14  4контактный разъем переднего контура (поперечного контура)
  • X15  4контактный разъем пускового включателя
  • X16  2контактный разъем муфты кондиционера
  • X17  21контактный разъем боковой панели приборов
  • X18  5контактный разъем источника питания
  • X19  9контактный разъем передней панели приборов
  • X2  3контактный разъем указателя уровня топлива
  • XA  2контактный разъем генератора
  • XAD  2контактный разъем диода
  • XAM  3контактный разъем отсечного топливного клапана
  • XS  16контактный разъем многофункционального измерительного прибора
  • XT1  4контактный разъем таймера отсечки подачи топлива
  • XT2  4контактный разъем таймера предпус кового подогрева
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
  • F3A  Пусковой предохранитель на 7,5 А
  • F3B  Предохранитель (выключатель, лампа предупреждения и возврат в режим резания грунта) на 7,5 А
  • F7A  Предохранитель блока системы контроля на 7,5 А
  • F7C  Предохранитель цепи отсечки подачи топлива на 7,5 А
  • FUG1  Общий предохранитель на 60 А
  • FUG2  Предохранитель цепи предпускового подогрева на 80 А
  • FUG3  Силовой предохранитель цепи отсечки подачи топлива на 30 А
  • FUG4  Предохранитель генератора на 70 А

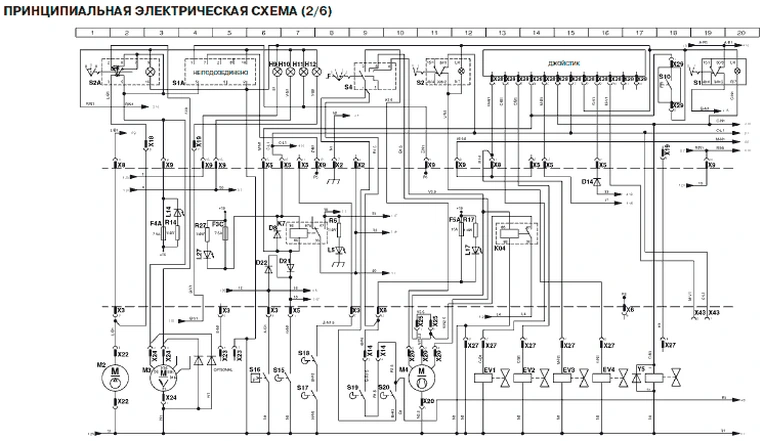

КОМПОНЕНТЫ
  • EV1  Электромагнитный клапан открытия ковша
  • EV2  Электромагнитный клапан закрытия ковша
  • EV3  Электромагнитный клапан механизма блокировки дифференциала
  • EV4  Электромагнитный клапан разблокировки поворота стрелы на 1° назад
  • H9  Контрольная лампа системы рулевого управления четырьмя колесами
  • H10 Контрольная лампа высокой температуры охлаждающей жидкости в двигателе
  • H11 Контрольная лампа высокой температуры масла в двигателе
  • H12  Контрольная лампа низкого уровня топлива
  • K04  Реле источника питания электромотора нагнетателя
  • K7  Реле выключателя освещения
  • M2  Насос стеклоомывателя
  • M3  Электромотор стеклоочистителя ветрового стекла
  • M4  Электромотор нагнетателя
  • S1  Выключатель экономичного режима работы
  • S2  Выключатель поворота стрелы на 1° назад
  • S4  Выключатель электромотора нагнетателя
  • S10  Выключатель гидромолота
  • S15  Выключатель стояночного тормоза
  • S16  Реле низкого давления масла в тормозной системе
  • S17  Выключатель
  • S18  Выключатель
  • S19  Выключатель стопсигнала
  • S20  Выключатель стопсигнала
  • S1A  Выключатель системы рулевого управления четырьмя колесами на передней панели приборов
  • S2A  Выключатель стеклоомывателя/стеклоочистителя ветрового стекла на передней панели приборов
  • Y1  Электромагнитный клапан экономичного режима работы
РАЗЪЕМЫ
  • X2  9контактный разъем выключателя освещения и цепи переключения передач
  • X3  11контактный разъем цепи переднего трубопровода
  • X5  11контактный разъем управляющей цепи кабины
  • X6  9контактный разъем цепи электромагнитных клапанов
  • X8  17контактный разъем боковой панели приборов
  • X9  17контактный разъем передней панели приборов
  • X14  4контактный разъем переднего контура (поперечного контура)
  • X18  5контактный разъем источника питания
  • X19  9контактный разъем передней панели приборов
  • X20  4контактный разъем электромотора нагнетателя
  • X22  2контактный разъем насоса стеклоомывателя
  • X23  Дополнительный 2контактный разъем
  • X24  4контактный разъем стеклоочистителя ветрового стекла
  • X25  2контактный разъем источника питания электромотора нагнетателя
  • X27  6контактный разъем цепи клапанов
  • X28  12контактный разъем джойстика
  • X29  2контактный разъем выключателя гидротрансформатора
  • X43  2контактный разъем интерфейса OPT
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
  • F3C Предохранитель электромагнитных клапанов переднего и заднего хода на 7,5 А
  • F4A  Предохранитель цепи клапана привода четырьмя колесами и цепи стеклоомывателя/стеклоочистителя ветрового стекла на 7,5 А
  • F5A  Выключатель электромотора нагнетателя на 15 А

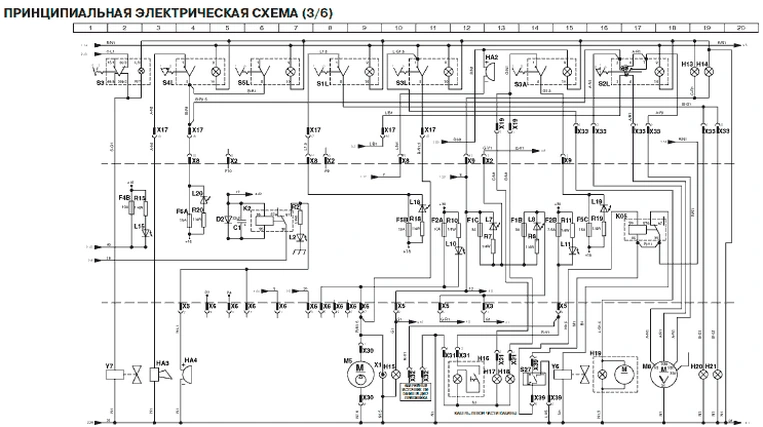

КОМПОНЕНТЫ
  • H13  Подсветка панели приборов
  • H14  Подсветка панели приборов
  • H15  Лампа прикуривателя
  • H16  Освещение кабины
  • H17  Передняя рабочая фара
  • H18  Передняя рабочая фара
  • H19  Проблесковый маячок
  • H20  Задняя рабочая фара
  • H21  Задняя рабочая фара
  • HA2  Зуммер
  • HA3  Звуковой сигнал заднего хода
  • HA4  Зуммер
  • K05  Реле цепи возврата в режим резания грунта
  • K2  Реверсивное реле частоты вращения двигателя
  • M5  Топливный насос
  • M8  Электромотор стеклоочистителя ветрового стекла
  • S3  Панельный выключатель
  • S27  Датчик Npn
  • S3A  Выключатель передней рабочей фары на передней панели приборов
  • S1L  Выключатель задней рабочей фары на боковой панели приборов
  • S2L  Выключатель стеклоомывателя/стеклоочистителя ветрового стекла на боковой панели приборов
  • S3L  Переключатель проблескового маячка на боковой панели приборов
  • S4L  Включатель звукового сигнала на боковой панели приборов
  • S5L  Дополнительный выключатель на боковой панели приборов
  • S3  Панельный выключатель
  • S27  Датчик Npn
  • X1  Прикуриватель
  • Y6  Электромагнитный клапан цепи возврата в режим резания грунта
  • Y7  Электромагнитный клапан разблокировки пластины
РАЗЪЕМЫ
  • X2  9контактный разъем выключателя освещения и цепи переключения передач
  • X3  11контактный разъем цепи переднего трубопровода
  • X5  11контактный разъем управляющей цепи кабины
  • X6  9контактный разъем цепи электромагнитных клапанов
  • X8  17контактный разъем боковой панели приборов
  • X9  17контактный разъем передней панели приборов
  • X17  21контактный разъем боковой панели приборов
  • X19  9контактный разъем передней панели приборов
  • X30  2контактный разъем топливного насоса
  • X31  5контактный разъем цепи кабины
  • X32  2контактный разъем источника питания радиоприемника
  • X33  7контактный разъем цепи стеклоочистителя ветрового стекла и проблескового маячка
  • X39  3контактный разъем концевого выключателя
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
  • F1B  Предохранитель правого указателя поворота на 3 А
  • F1C  Предохранитель левого указателя поворота на 3 А
  • F2A  Предохранитель проблескового маячка на 10 А
  • F2B  Предохранитель освещения кабины и радиоприемника на 7,5 А
  • F4B  Предохранитель цепи переднего заднего хода на 10 А
  • F5B  Предохранитель выключателя задней рабочей фары на 15 А
  • F5C  Предохранитель выключателя передней рабочей фары на 15 А
  • F6A  Предохранитель выключателя стеклоомывателя/стеклоочистителя ветрового стекла на 15 А

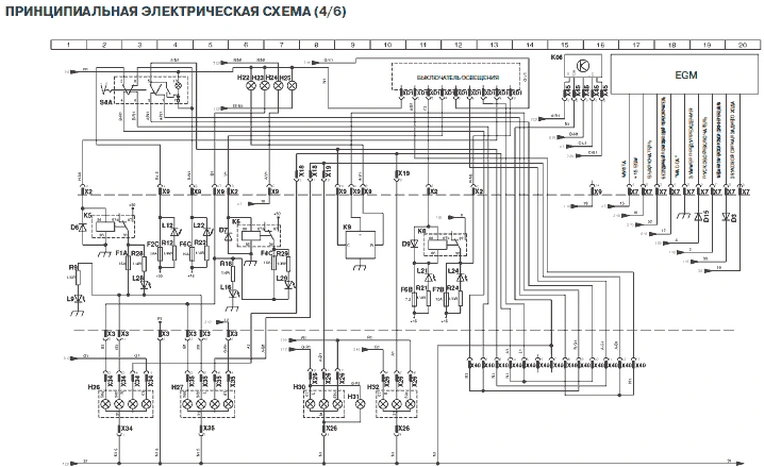

КОМПОНЕНТЫ
  • H22  Контрольные лампы указателей
  • H23  Контрольная лампа дальнего света
  • H24  Лампа предупреждения о низком уровне масла в тормозной системе
  • H25  Контрольная лампа механизма блокировки дифференциала
  • H26  Правая передняя фара
  • H27  Левая передняя фара
  • H30  Левая задняя фара
  • H31  Лампа подсветки номерного знака
  • H32  Правая задняя фара
  • K5  Реле цепи ближнего света
  • K6  K6  Реле дальнего света
  • K8  Реле звукового сигнала
  • K9  Проблесковый маячок
  • S4A  Выключатель аварийной сигнализации на передней панели приборов
РАЗЪЕМЫ
  • X2  9контактный разъем выключателя освещения и цепи переключения передач
  • X3  11контактный разъем переднего контура
  • X7  Отсоединенный 9контактный разъем
  • X9  17контактный разъем передней панели приборов
  • X18  5контактный разъем источника питания
  • X19  9контактный разъем передней панели приборов
  • X26  8контактный разъем цепи заднего хода
  • X34  6контактный разъем правой передней фары
  • X35  6контактный разъем левой передней фары
  • X40  13контактный разъем цепи проблескового маячка
  • X45  Разъем экономичного режима работы
  • XD1  9контактный разъем выключателя освещения
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
  • F1A  Предохранитель цепи ближнего света на 15 А
  • F2C  Аварийный предохранитель на 10 А
  • F4C  Предохранитель цепи дальнего света на 15 А
  • F6B  Силовой предохранитель выключателя освещения на 7,5 А
  • F6C  Аварийный силовой предохранитель на 10 А
  • F7B  Предохранитель цепи звукового сигнала на 10 А

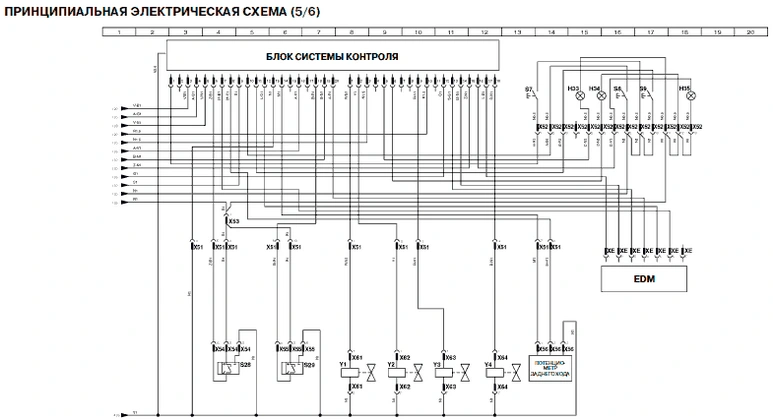

КОМПОНЕНТЫ
  • H33  Контрольная лампа системы рулевого управления двумя колесами
  • H34  Контрольная лампа системы рулевого управления с одной ведущей и одной противодействующей осью
  • H35  Контрольная лампа рулевого управления четырьмя колесами
  • S7  Выключатель системы рулевого управления двумя колесами
  • S8  Выключатель системы рулевого управления с одной ведущей и одной противодействующей осью
  • S9  Выключатель системы рулевого управления четырьмя колесами
  • S28  Датчик положения переднего моста
  • S29  Датчик положения заднего моста
  • Y1  Электромагнитный клапан системы рулевого управления четырьмя колесами
  • Y2  Электромагнитный клапан системы рулевого управления двумя колесами
  • Y3  Электромагнитный клапан системы рулевого управления с одной ведущей и одной противодействующей осью
  • Y4  Электромагнитный клапан системы рулевого управления четырьмя колесами
РАЗЪЕМЫ
  • X51  12контактный разъем кабеля заземления
  • X52  13контактный разъем выключателя системы рулевого управления
  • X53  1контактный разъем удлинителя
  • X54  3контактный разъем цепи переднего моста
  • X55  3контактный разъем цепи заднего моста
  • X56  3контактный разъем цепи заднего потенциометра
  • X61  2контактный разъем электромагнитного клапана системы рулевого управления четырьмя колесами
  • X62  2контактный разъем электромагнитного клапана системы рулевого управления двумя колесами
  • X63  2контактный разъем электромагнитного клапана системы рулевого управления с одной ведущей и одной противодействующей осью
  • X64  2контактный разъем электромагнитного клапана системы рулевого управления четырьмя колесами
  • XE  2контактный разъем системы EDM
  • XM1  20контактный разъем блока системы контроля
  • XM2  18контактный разъем блока системы контроля



КОДЫ НЕИСПРАВНОСТЕЙ


Продолжение информации и в полном объеме - только в
