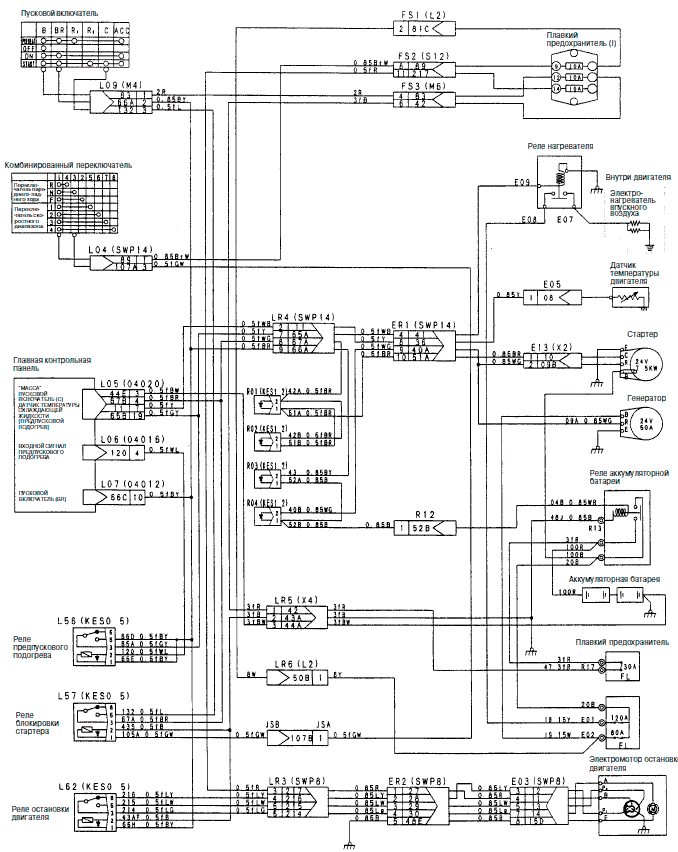

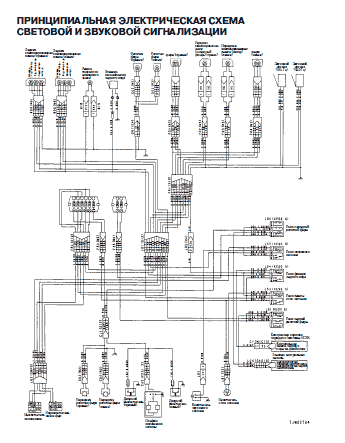

Электросхема Komatsu WF550A-3

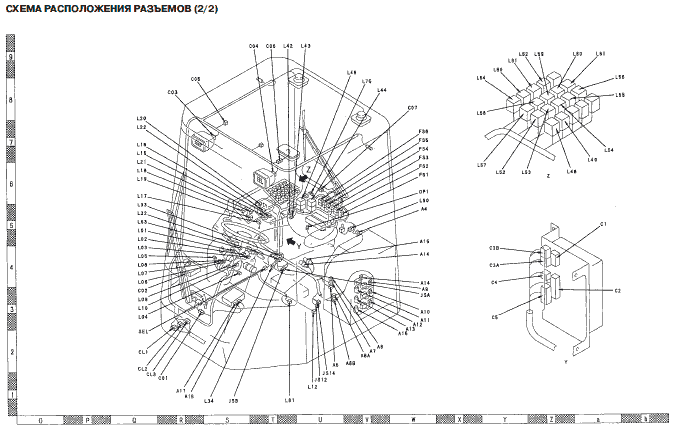

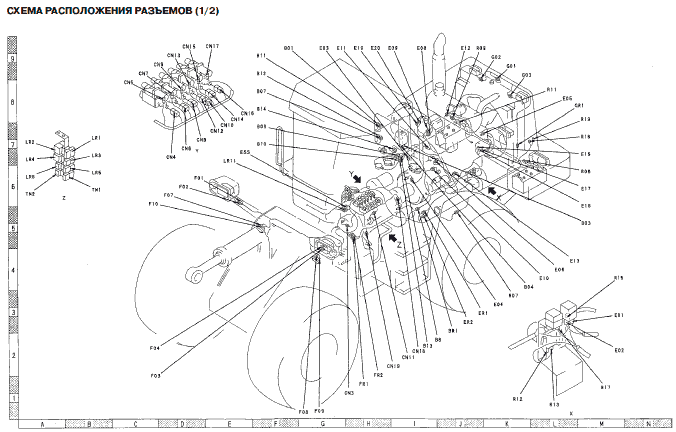

  • A4 Сервомотор подачи воздуха
  • A5 Терморезистор
  • A6 Сервомотор смешивания воздуха
  • A7 Электромотор и резистор нагнетателя
  • A8A Промежуточный соединитель (реле кондиционера)
  • A8B Промежуточный соединитель (реле кондиционера)
  • A9 Реле нагнетателя (главное)
  • A10 Реле нагнетателя (Hi)
  • A11 Реле нагнетателя (М2)
  • A12 Реле конденсатора
  • A13 Реле нагнетателя (М1)
  • A14 Включатель М6
  • A14 Реле конденсатора (Hi)
  • A15 Переключатель Hi/Lo
  • A15 Реле магнитной муфты
  • A16 Контроллер кондиционера
  • A17 Контроллер кондиционера
  • A18 Сервомотор обнаружения левого хода
  • A19 Сервомотор обнаружения правого хода
  • B01 Включатель давления зарядки
  • B03 Конденсатор (верхний)
  • B04 Стеклоомыватель
  • B05 Стеклоомыватель
  • B06 Диод
  • B07 Диод
  • B08 Конденсатор (нижний)
  • B09 Датчик низкого давления гидро аккумулятора тормозной системы
  • B10 Включатель аварийного тормоза
  • B11 Включатель аварийного тормоза
  • B12 Конденсатор (верхний)
  • B13 Конденсатор (нижний)
  • B14 Соленоид аварийного выключения стояночного тормоза
  • C01 Электромотор переднего стеклоочистителя
  • C02 Радиоприемник
  • C03 Передняя рабочая фара
  • C04 Передняя рабочая фара
  • C05 Включатель лампы предупреждения
  • C06 Плафон освещения кабины
  • C07 Электромотор заднего стеклоочистителя

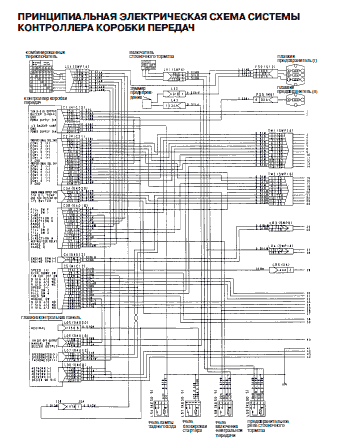

  • C1 Контроллер коробки передач
  • C2 Контроллер коробки передач
  • C3A Контроллер коробки передач
  • C3B Контроллер коробки передач
  • C4 Контроллер коробки передач
  • C5 Контроллер коробки передач
  • CH1 Контроллер коробки передач и системы ECSS
  • CH2 Контроллер коробки передач и системы ECSS
  • CL1 Промежуточный соединитель (рабочая фара, радиоприемник)
  • CL2 Промежуточный соединитель (кондиционера)
  • CL3 Промежуточный соединитель (кондиционера)
  • CN3 Датчик частоты вращения
  • CN4 Соленоид 1й передачи
  • CN5 Включатель наполнения муфты 1й передачи
  • CN6 Соленоид 2й передачи
  • CN7 Включатель наполнения муфты 2й передачи
  • CN8 Соленоид 4й передачи
  • CN9 Включатель наполнения муфты 4й передачи
  • CN10 Соленоид стояночного тормоза
  • CN11 Датчик температуры масла в коробке передач
  • CN12 Соленоид 3й передачи
  • CN13 Включатель наполнения муфты 3й передачи
  • CN14 Соленоид заднего хода
  • CN15 Включатель наполнения муфты заднего хода
  • CN16 Соленоид переднего хода
  • CN17 Включатель наполнения муфты переднего хода
  • CN18 Датчик температуры масла в гидротрансформаторе
  • CN19 Включатель стояночного тормоза
