Электросхемы HINO XZU600 - XZU700 / WU600 - WU700
оснащенных двигателями NO4C и WO4D

Сокращения       Наименование
  • ABS Антиблокировочная тормозная система
  • ASR Антипробуксовочная система
  • ATM Автоматическая коробка передач
  • CAN Шина данных
  • DPR Система очистки от микрочастиц выхлопов дизеля
  • ECO Экология
  • ECU (ЭБУ) Электронный блок управления
  • EDU Узел с электроприводом
  • EGR Рециркуляция отработавших газов
  • FL Плавкая вставка
  • FR Передний
  • J/B Коммутационный блок
  • J/C Разъем коммутационного блока
  • LED Светоизлучающий диод
  • LH Левый
  • PTO Коробка отбора мощности
  • R/B Блок реле
  • RH Правый
  • RR Задний
  • SCV Клапан управления всасыванием
  • SRC Витой кабель
  • VCS Система управления автомобилем
  • VNT Турбокомпрессор с изменяемой геометрией турбины

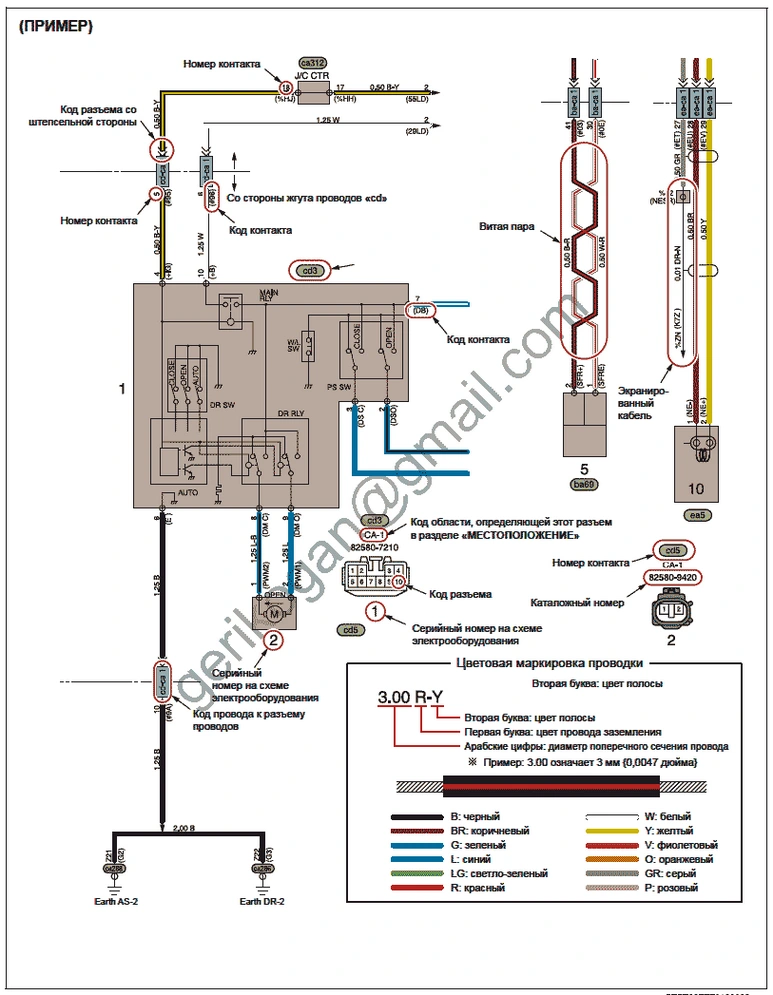

Читаем электросхемы...

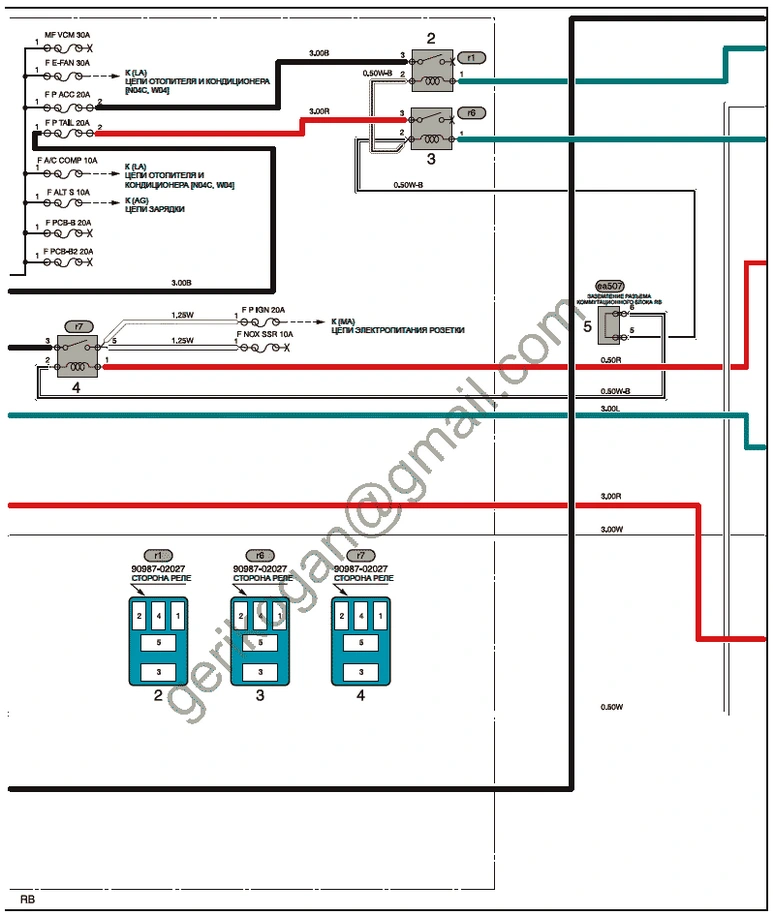

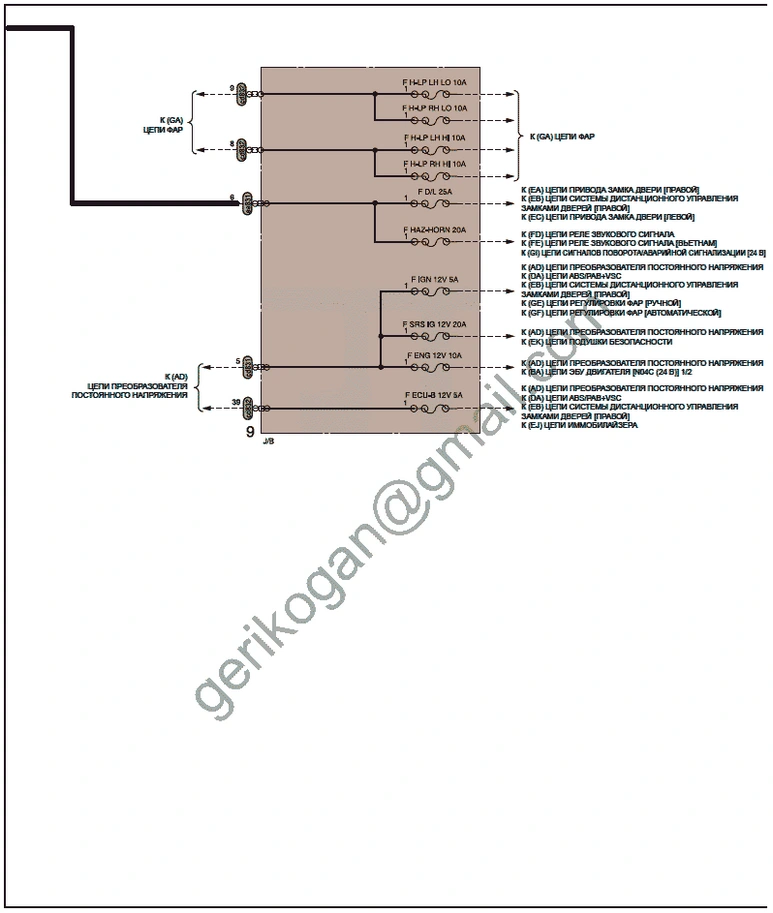

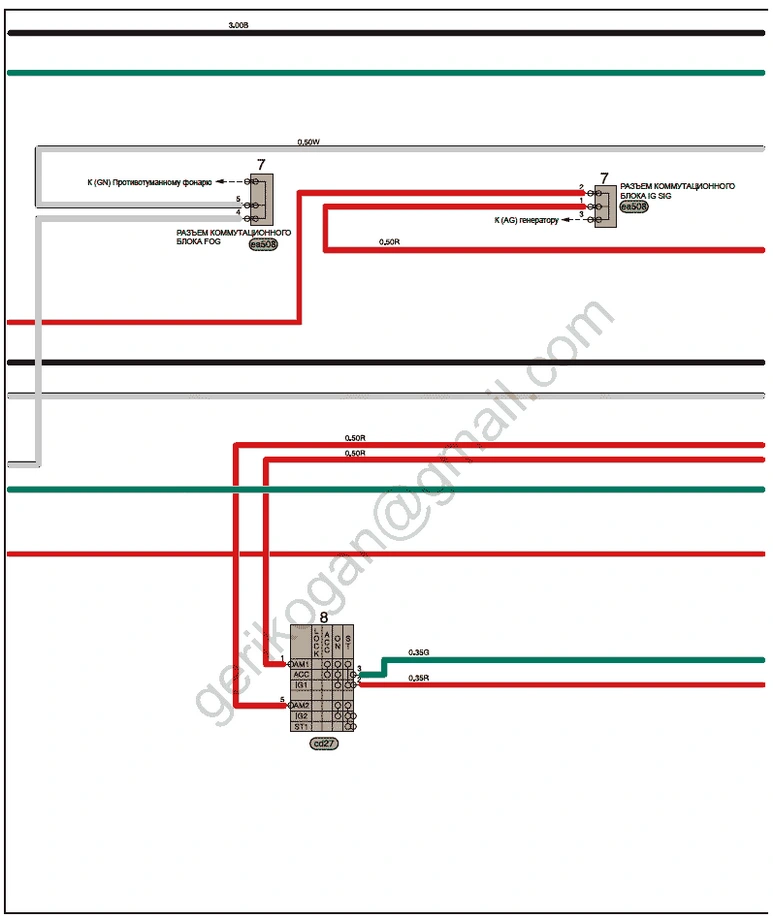

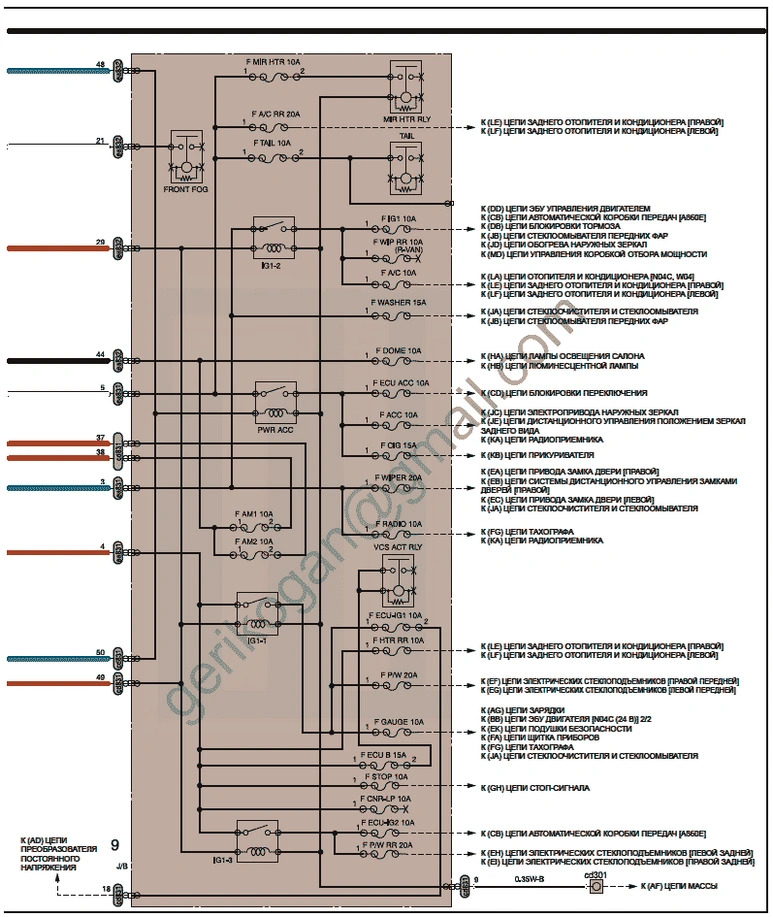

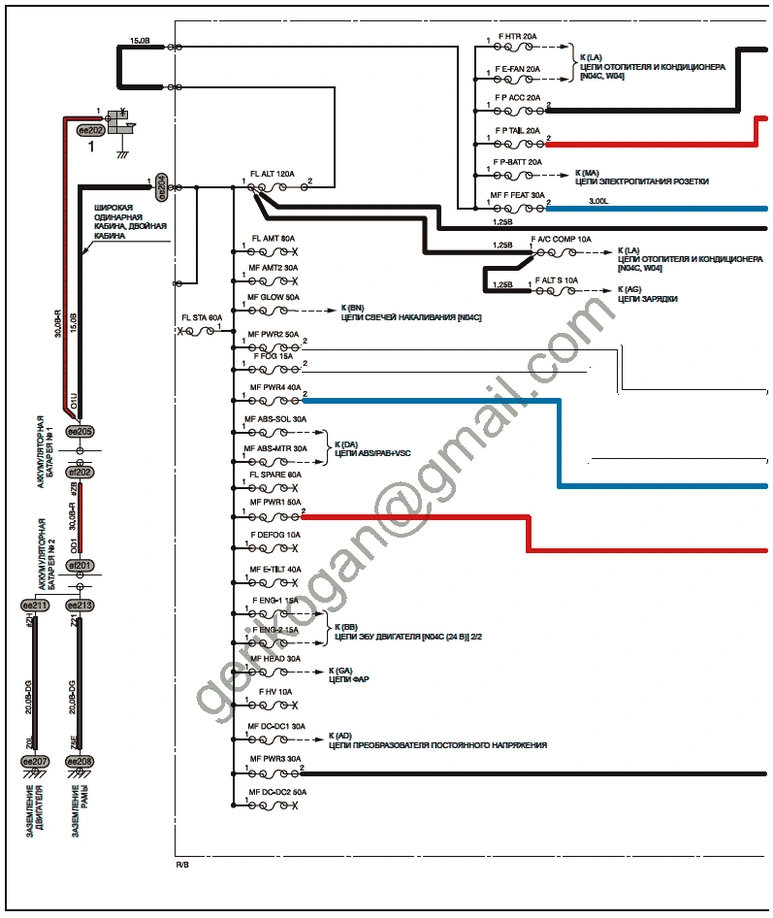

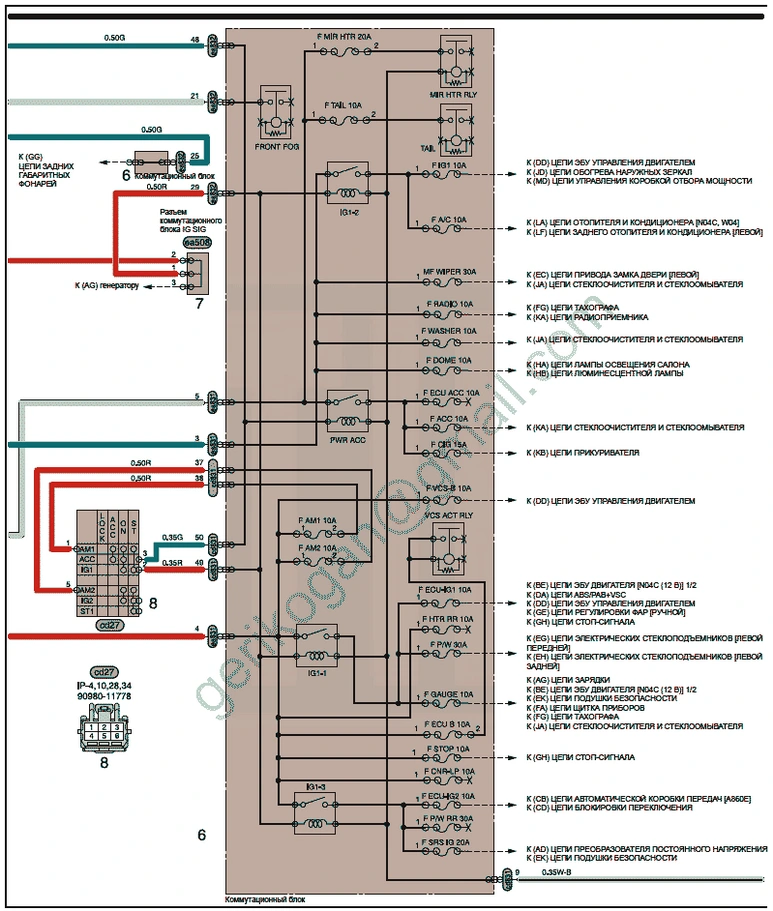

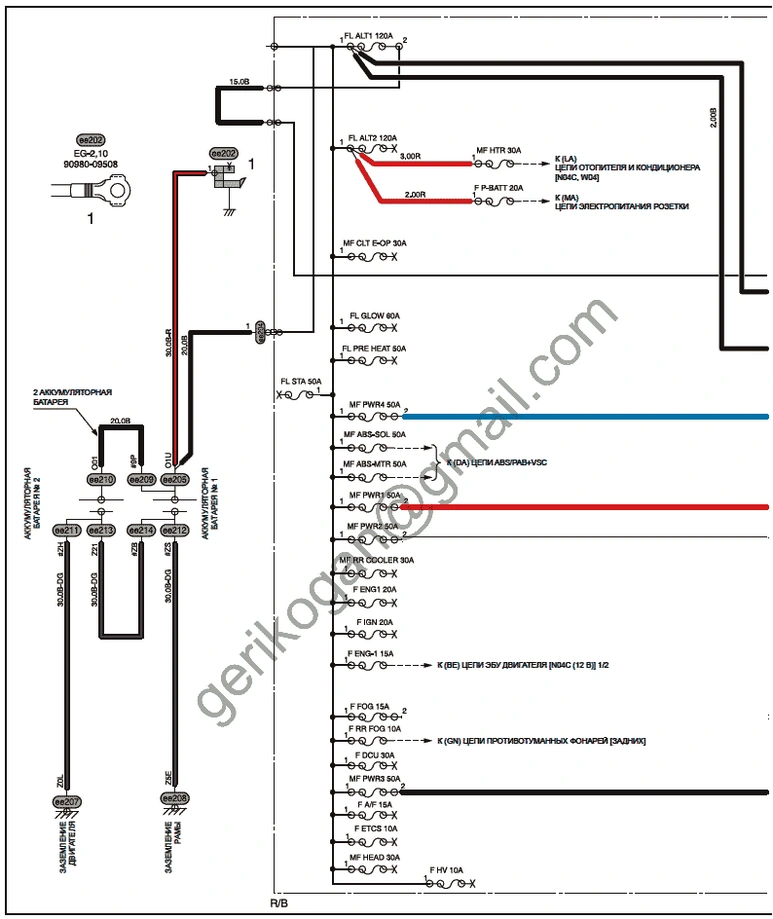

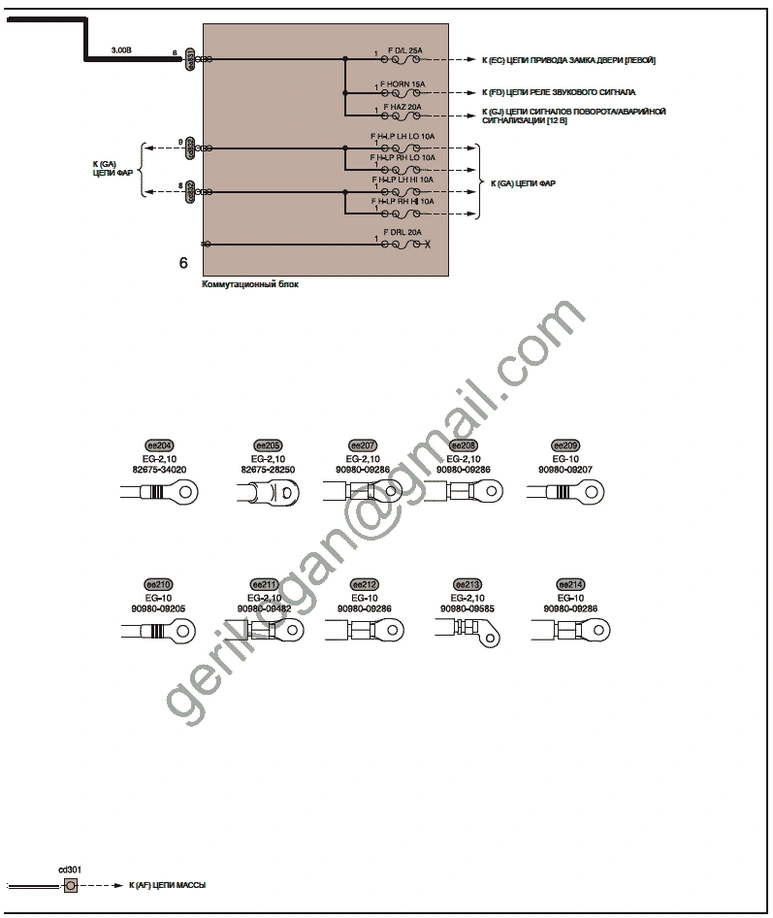

ЦЕПЬ ЭЛЕКТРОПИТАНИЯ [24 В]









1. Стартер (контакт В)
2. Вспомогательное реле питания
3. Реле задних фонарей
4. Реле подогревателя топлива
5. Реле зажигания № 1
6. Заземление разъема коммутационного блока RB 1
7. Разъем коммутационного блока RB 2
8. Пусковой переключатель
9. Коммутационный блок

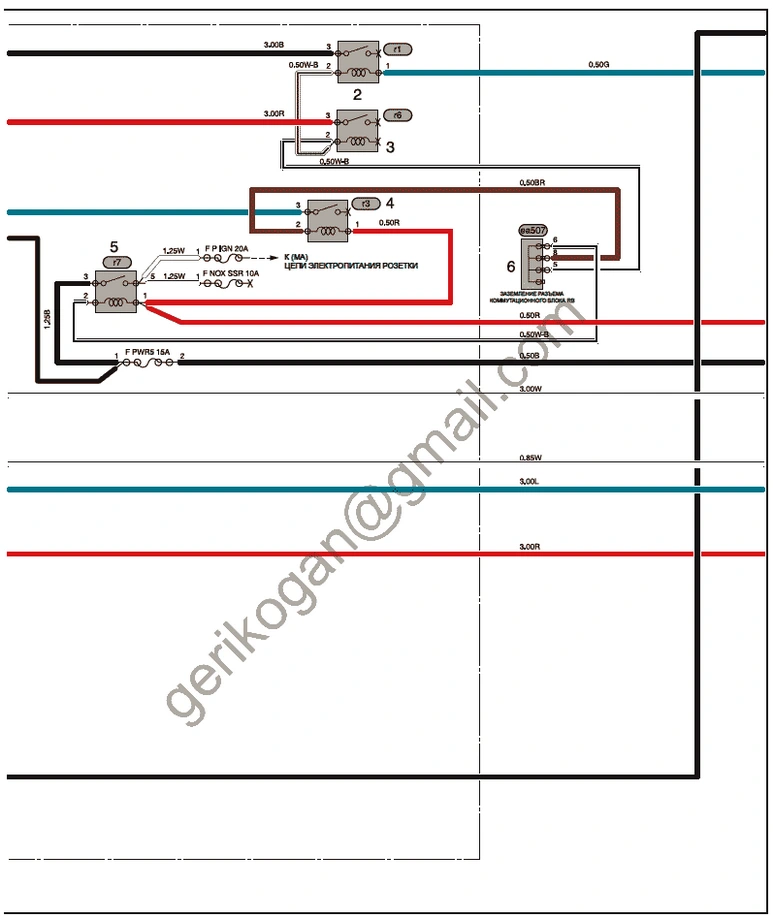

ЦЕПЬ ЭЛЕКТРОПИТАНИЯ [12 В]







1. Стартер (контакт В)
2. Вспомогательное реле питания
3. Реле задних фонарей
4. Реле зажигания № 1
5. Заземление разъема коммутационного блока RB 1
6. Коммутационный блок
7. Разъем коммутационного блока RB 2
8. Пусковой переключатель

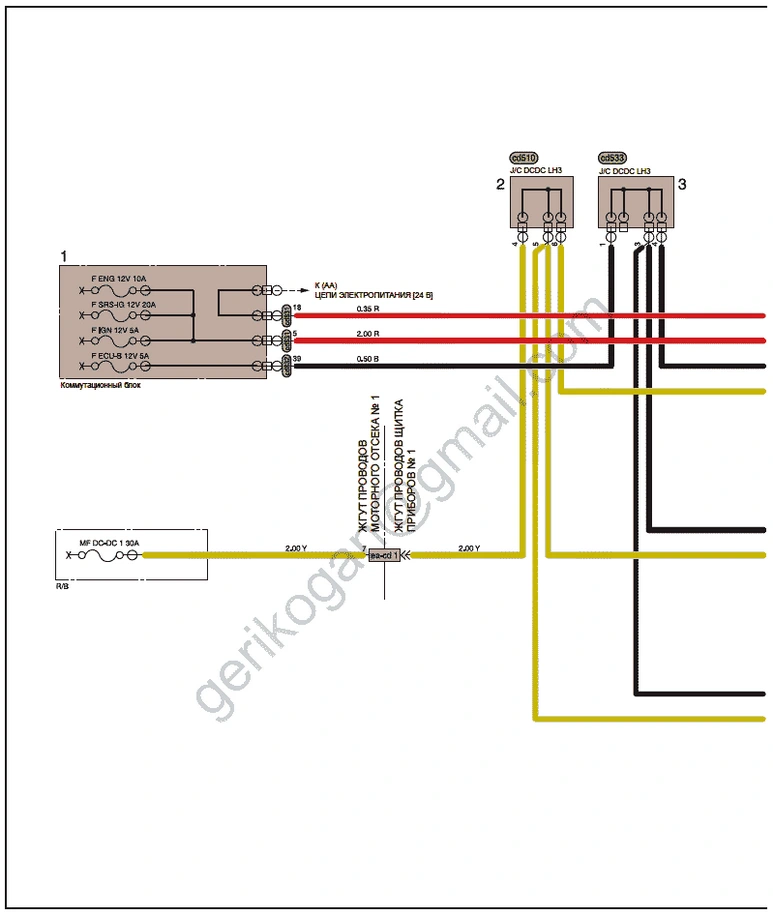

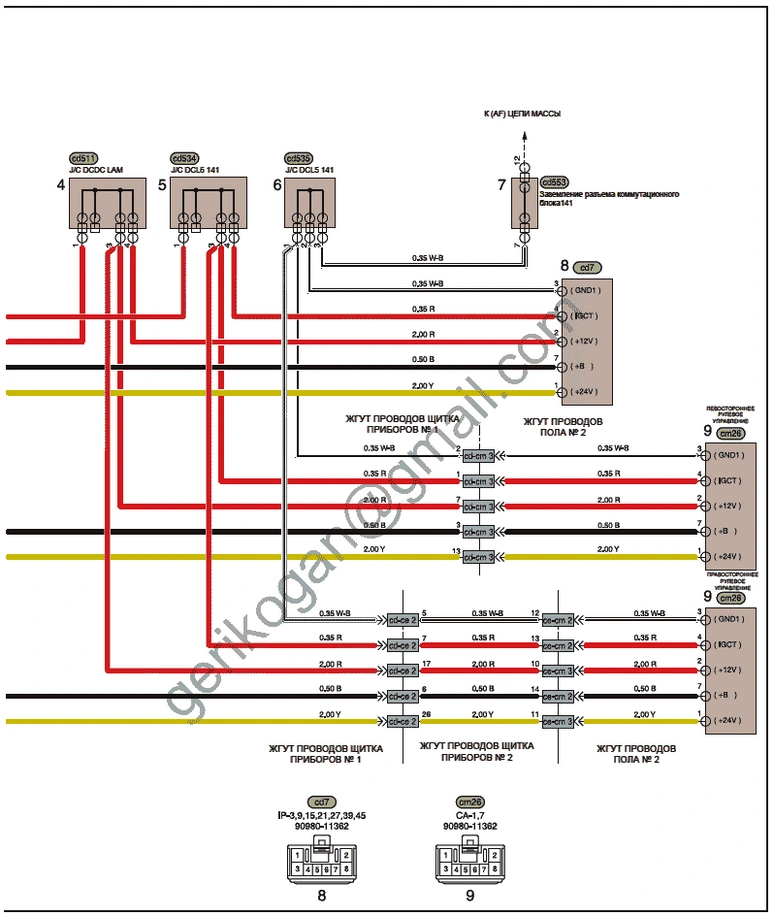

ЦЕПЬ ПРЕОБРАЗОВАТЕЛЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ



1. Коммутационный блок
2. Разъем коммутационного блока 7
3. Разъем коммутационного блока РС+В
4. Разъем коммутационного блока 8
5. Разъем коммутационного блока DLC6
6. Разъем коммутационного блока DLC5
7. Заземление разъема коммутационного блока 4
8. Преобразователь постоянного напряжения
9. Преобразователь постоянного напряжения
