Места установки компонентов
автономного отопителя ZHE Mercedes Actros

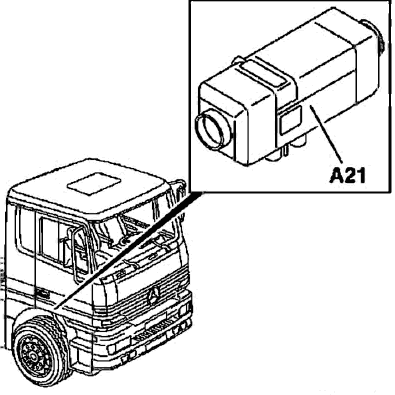

Место установки дополнительного отопителя

- А21: Блок управления ZHE дополнительное отопление

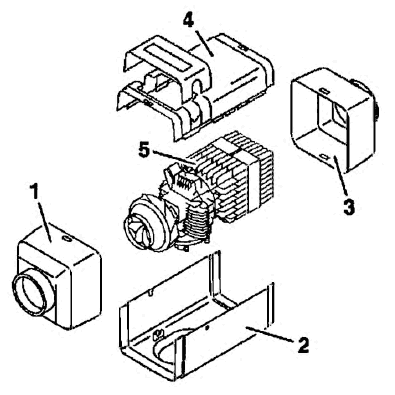

А21: Блок управления ZHE дополнительное отопление

- 1: Вход нагреваемого воздуха
- 2: Нижняя крышка
- 3: Выход нагреваемого воздуха
- 4: Верхняя крышка
- 5: А21 Блок управления ZHE

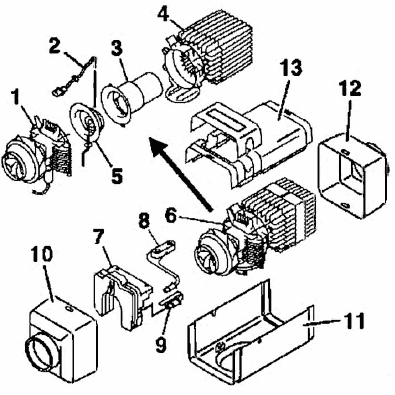

Компоненты

- 1: A21ml: Вентилятор горелки
- 2: А21Ы: Штифт накаливания / Датчик пламени
- 3: Жаровая труба
- 4: Теплообменник
- 5: Горелка
- б: Нагревательный блок
- 7: А21: Блок управления ZHE
- 8: А21ЬЗ: Датчик перегрева
- 9: А21Ь2: Датчик температуры
-10: Вход нагреваемого воздуха
-11: Нижняя крышка
-12: Выход нагреваемого воздуха
-13: Верхняя крышка

А21ЬЗ: Датчик перегрева

- А21: Блок управления ZHE
- 1: А21ЬЗ: Датчик перегрева

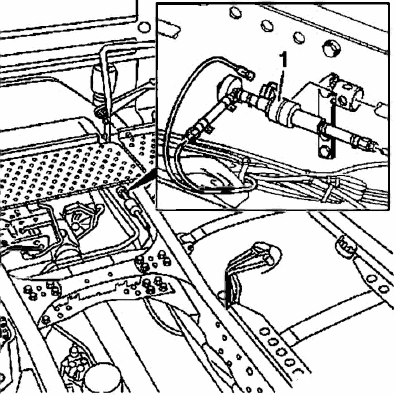

М16: Дозирующий насос

- 1: М1б: Дозирующий насос
