Турбокомпрессор с изменяемой геометрией VGT FORD CARGO
(обучение персонала)
Турбокомпрессор с изменяемой геометрией (VGT) состоит из центробежного компрессора и
турбины, а также подвижного устройства для регулировки скорости потока выхлопных газов к
турбине за счет изменения площади поперечного сечения.
Турбокомпрессор
Таким образом, скорость газа и турбокомпрессора остаются высокими даже тогда, когда двигатель
работает на малой скорости. Турбина работает быстрее, поскольку скорость газов, проходящих через меньший проход, возрастает.

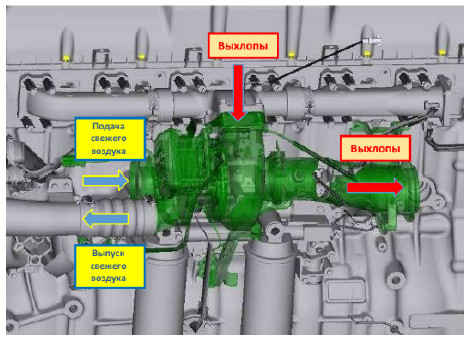

Изображение турбокомпрессора в разрезе
Движение устройства по изменению поперечного сечения, через которое поступают выхлопные
газы, осуществляется при помощи механизма, управляемого пневматическим приводом, который
управляется электрическим пропорциональным клапаном.
Устройство полностью закрывается при низких оборотах, в то время как при высоких оборотах
двигателя электронная система управления увеличивает поперечное сечение, чтобы обеспечить
протекание поступающих газов без увеличения их скорости.
Изображение турбокомпрессора в закрытом виде
УЗЛЫ ТУРБОКОМПРЕССОРА
На рис. показаны места подвода и отвода масла и воды к турбокомпрессору.
Трубопроводы подвода/отвода масла и воды
