Электрическая схема Урал 4320М
(капотный и бескапотный)
Система электрооборудования однопроводная, отрицательный полюс источников электроэнергии и потребителей соединен с «массой» автомобиля. Отрицательный вывод аккумуляторной батареи соединяется с «массой» автомобиля дистанционным выключателем.
Источниками электроэнергии служат две аккумуляторные батареи, соединенные последовательно, и генератор. Соединение агрегатов и приборов электрооборудования осуществлено проводами с полихлорвиниловой изоляцией различного сечения. Провода, входящие в пучки, промаркированы в соответствии со схемой электрооборудования, для облегчения их нахождения и удобства при монтаже. Маркировка провода указана на манжетах, устанавливаемых на обоих концах провода.
Соединение проводов между собой и подсоединение к приборам осуществляется штекерными разъемами.
Для надежной работы приборов и систем необходимо следить за состоянием предохранителей, установленных в блоках. Не применять нестандартные предохранители в виде согнутой проволоки, болтов, шайб, так как при коротком замыкании в электроцепи это приведет к немедленному выводу из строя изделий, выполненных на базе электроники.
Перегоревший предохранитель следует заменить другим, таким же по назначению рабочего тока, при повторном перегорании предохранителя найти и устранить неисправность.

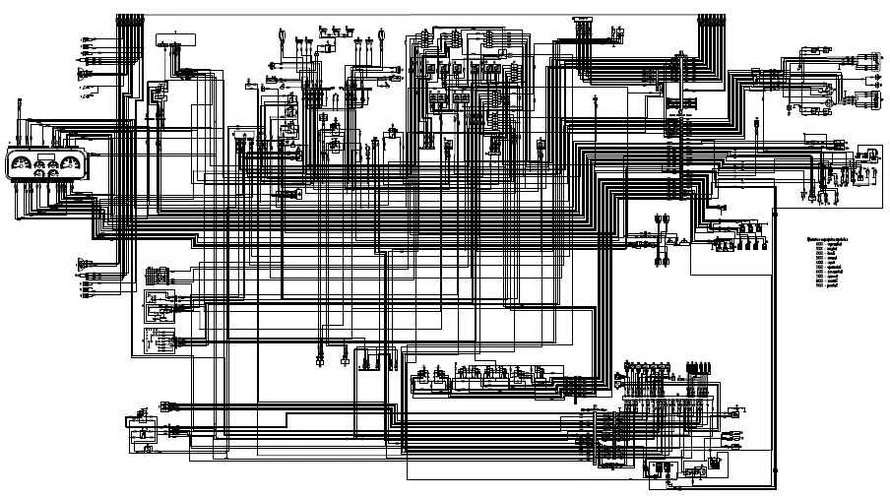

Схема электрооборудования автомобилей с капотной кабиной
1 Фонарь передний
2,7 Электропривод фары
3,6 Фара
4 Сигнал звуковой низкого тона
5 Сигнал звуковой высокого тона
8 Указатель поворота боковой
9 Фонарь габаритный передний
10 Фонарь габаритный боковой
11 Плафон кабины
12 Фонарь знака автопоезда
13 Электродвигатель стеклоочистителя
14 Предохранитель стеклоомывателя
15 Переключатель подрулевой стеклоочистителя со стеклоомывателем
16 Переключатель подрулевой указателей поворотов и света
17 Переключатель света центральный
18 Предохранитель подогрева топлива в фильтре тонкой очистки топлива (ФТОТ)
19 Предохранитель осушителя воздуха влагомаслоотделителя
20 Выключатель аккумуляторных батарей
21 Выключатель стартера и приборов
22 Реле-прерыватель указателей поворота
23 Розетка переносной лампы
24 Блок контрольных ламп левый
25 Сигнализатор готовности двигателя к запуску
26 Сигнализатор контроля системы управления двигателем
27 Сигнализатор засоренности воздушного фильтра
28 Сигнализатор включения диагностики БДИ
29 Сигнализатор включения блокировки межколесного дифференциала (БМКД)
30 Сигнализатор дальнего света фар
31 Сигнализатор разряда АКБ
32 Блок контрольных ламп правый
33 Выключатель световой аварийной сигнализации
34 Колодка для подключения тахографа
35 Колодка управления холостыми оборотами двигателя
36 Блок двигателя интерфейсный
37 Манометр шинный
38 Указатель уровня топлива
39 Указатель напряжения
40 Спидометр электронный
41 Тахометр электронный
42 Указатель давления масла в системе смазки двигателя
43 Указатель температуры охлаждающей жидкости
44 Манометр двухстрелочный
45 Реле-сигнализатор (зуммер)
46 Диагностический разъем
47 Сигнализатор включения блокировки межосевого дифференциала (БМОД)
48 Сигнализатор включения пониженной передачи раздаточной коробки (РК)
49 Выключатель коробки дополнительного отбора мощности (ДОМ)
50 Выключатель коробки отбора мощности (КОМ)
51 Выключатель плафона кабины
52 Выключатель БМКД
53 Выключатель диагностики БДИ
54 Выключатель заднего противотуманного огня (ЗИТО)
55 Выключатель фонарей знака автопоезда
56 Выключатель электронного контроля двигателя (ЕЭС)
57 Выключатель БМОД
58 Выключатель передач РК
59 Выключатель регулирования оборотов холостого хода двигателя
60 Выключатель фары прожектора
61 Переключатель режимов работы отопителя кабины
62 Переключатель оборотов холостого хода двигателя
63 Переключатель передач РК
64 Электродвигатель отопителя
65 Сопротивление электродвигателя отопителя
66 Реле сигналов «стоп»
67 Реле датчика положения педали тормоза
68 Реле звуковых сигналов
69 Реле дальнего света фар
70 Реле ближнего света фар
71 Реле разгрузки клеммы «15» выключателя зажигания
72 Реле разгрузки клеммы «15» выключателя зажигания
73 Реле блокировки выключателя батареи
74 Реле габаритных огней
75 Реле ЗПТО дополнительное
76 Реле ЗПТО
77 Блоки предохранителей
78 Корректор фар
79 Педаль акселератора
80 Пульт управления предпускового подогревателя
81 Предпусковой подогреватель
82 Выключатель света заднего хода
83 Датчик включения КОМ
84 Датчик включения блокировки дифференциала РК
85 Датчик включения пониженной передачи РК
86 Датчик аварийного давления воздуха
87 Датчик включения сигнала торможения
88 Датчик спидометра
89 Датчик включения ДОМ
90 Датчик указателя уровня топлива
91 Датчик включения стояночного тормоза
92 Датчик включения БМКД
93 Нагревательный элемент осушителя воздуха влаго- маслоотделителя
94 Нагревательный элемент в фильтре грубой очистки топлива
95 Датчик уровня воды в топливе
96 Розетка переносной лампы в кузове
97 Выключатель сигнала в кузове
98 Выключатель моторного тормоза
99 Предохранитель в цепи реле стартера
100 Реле стартера
101 Предохранитель термобиметаллический
102 Генератор
103 Стартер
104 Датчик засоренности воздушного фильтра
105 Электродвигатель стеклоомывателя
106 Батарея аккумуляторная
107 Выключатель «массы»
108 Фара прожектор
109 Розетка прицепа
110 Розетка прицепа
111 Электромагнитный клапан включения нейтрали РК
112 Электромагнитный клапан включения низшей передачи РК
113 Электромагнитный клапан включения блокировки дифференциала РК
114 Электромагнитный клапан включения высшей передачи РК
115 Электромагнитный клапан включения БМКД
116 Электромагнитный клапан включения ДОМ
117 Электромагнитный клапан включения КОМ
118,120 Фонарь задний
119 Фонарь освешения номерного знака
121 Реле стеклоочистителя
Схема электрооборудования автомобилей с бескапотной кабиной
1 Указатель поворота правый
2 Дополнительная фара правая
3 Дневной ходовой огонь правый
4 Корректор фары правой
5 Фара правая
6,7 Звуковые сигналы
8 Комбинация приборов
9 Фара левая
10 Корректор фары левой
11 Дневной ходовой огонь левый
12 Дополнительная фара левая
13 Указатель поворота левый
14 Тахограф
15 Переключатель датчиков топливных баков
16 Выключатель стартера и приборов
17 Подрулевой переключатель поворотов и света фар
18 Подрулевой переключатель стеклоочистителя и стеклоомывателя
19 Педаль акселератора
20 Переключатель управления оборотами двигателя
21 Выключатель управления оборотами двигателя
22 Выключатель вспомогательного тормоза
23 Реле прерыватель указателя поворотов
24 Зеркало заднего вида левое с электроподогревом
25 Повторитель указателя поворота левый
26,53 Плафоны кабины
27 Фонарь кабины освещения погрузочной площадки
28,54 Дверные выключатели плафонов
29 Выключатель фары освещения разгрузочной площадки
30 Выключатель задних противотуманных огней
31 Переключатель наружного освещения
32 Дистанционный выключатель "массы"
33 Выключатель аварийной сигнализации
34 Реле задних противотуманных огней
35 Фонарь габаритного огня левый
36 Фонарь боковой габаритного огня левый
37,38,39 Фонари знака автопоезда
40 Выключатель знака автопоезда
41 Колодки для соединения с независимым подогревателем и отопителем
42 Подсветка управления отопителем кабины
43 Переключатель управления краном отопителя кабины
44 Переключатель управления электродвигателем отопителя кабины
45 Боковой габаритного огня правый
46 Фонарь габаритного огня правый
47 Зеркало заднего вида правое с электроподогревом
50 Розетка переносной лампы
51 Разъём диагностики
52 Повторитель указателя поворота правый
55 Переключатель обогрева зеркал
56 Кран отопителя кабины
57 Электродвигатель отопителя кабины
58 Блок предохранителей Б1
59 Блок предохранителей Б2
60 Блок предохранителей БЗ
61 Реле стартера К1
62 Реле разгрузки клеммы "15" К2
63 Реле разгрузки клеммы "15" КЗ
65 Дополнительное реле задних противотуманных огней К5
66 Реле габаритных огней К6
67 Блок предохранителей Б4
68 Реле ближнего света фар К7
69 Реле дальнего света фар К8
70 Реле звуковых сигналов К9
71 Реле сигналов "стоп" К10
72 Блок предохранителей Б5
73 Блок предохранителей Б6.
74 Реле обогрева зеркал
75 Реле датчик положения педали тормоза
76 Переключатель накачки шин "задний"
77 Переключатель накачки шин "передний"
78 Выключатель межосевого дифференциала РК
79 Выключатель коробки отбора мошности
80 Выключатель дополнительной коробки отбора мошности
81 Выключатель межколесного дифференциала
82 Переключатель передач раздаточной коробки
82а Выключатель передач раздаточной коробки
83 Корректор фар
84 Электродвигатель стеклоомывателя
85 Электродвигатель стеклоочистителя
86 Зуммер
87,88 Выключатели пневматические сигнала торможения
89,90 Датчики неисправности рабочей тормозной системы
91,92 Датчики накачки шин
93 Электромагнитный клапан межосевого дифференциала РК
94 Электромагнитный клапан низшей передачи РК
95 Электромагнитный клапан нейтрали РК
96 Электромагнитный клапан накачки шин "WАВСО"
97 Электромагнитный клапан межколесного дифференциала
98 Электромагнитный клапан коробкой отбора мощности
99 Электромагнитный клапан дополнительной коробки отбора мощности
100 Электромагнитный клапан высшей передачи
101 Клапан заслонки моторного тормоза
102 Датчик числа оборотов распределительного вала
103 Датчик давления
104 Датчик низкого давления и низкой температуры топлива
105 Датчик давления и температуры масла
106 Датчик давления наддува и температуры
107 Датчик числа оборотов распределительного вала
108 Клапан управления вентилятором
109 Датчик скорости вентилятора
110 Датчик температуры окружающей среды
111 Устройство измерения топлива
112,113,114,115,116,117 Форсунки впрыска топлива
118 Электронный блок управления двигателем
119 Нагревательные элементы предпускового подогрева воздуха
120 Реле предпускового подогрева воздуха
121,122 Нагревательные элементы подогрева топлива фильтра тонкой очистки
123 Термореле подогрева топлива
124 Датчик уровня воды в топливе
125 Нагревательный элемент подогрева топлива в фильтре грубой очистки
126 Стартер
127 Генератор
128 Нагревательный элемент осушителя воздуха
129 Поворотная фара
130,131,132,133 Боковые габаритные фонари
134 Розетка прицепа
135 Розетка прицепа
136 Фонарь задний правый
137,138 Фонари подсветки номерного знака
139 Фонарь задний левый
140 Датчик уровня топлива
140а Дополнительный датчик уровня топлива
141,142 Батареи аккумуляторные
143 Выключатель "массы"
144,145 Датчики межколесной блокировки
146 Датчик межосевой блокировки РК
147 Датчик включения пониженной передачи РК
148 Датчик включения коробки отбора мощности КОМ
148а Датчик включения дополнительного отбора мощности ДОМ
149 Датчик засоренности воздушного фильтра
157 Датчик стояночного тормоза
158 Датчик скорости
159 Датчик нейтрали
160 Датчик демультипликатора КПП
161 Датчик включения сигнала заднего хода
