Электросхема IVECO EuroCargo до 2003 г.

Расположение реле и предохранителей.
Центральный распределительный блок.

Обозначение     Сила тока (А)     Назначение
  • Е1 40 Цепь запуска
  • Е2 20 Цепь переключения дальнего/ближнего света фар
  • ЕЗ 40 Цепь отключения потребителей при запуске
  • Е4 20 Световые сигналы
  • Е5 10/20 Цепь управления ABS
  • Е6 10/20 Цепь управления стоп-сигналом
  • Е7 Модуль сигнализации положения механизма блокировки дифференциала
  • Е8 - Блок диодов
  • Е9 - Модуль прерывателя стеклоочистителя
  • ЕЮ 10/20 Цепь включения стоп-сигнала
  • Е11 10/20 Цепь включения противотуманного света
  • Е12 20 Звуковые сигналы
  • Е13 10/20 Цепь управления ABS
  • Е14а 10/20 Цепь управления ABS
  • Е14Ь 10/20 Цепь управления ABS

Дополнительный блок предохранителей.


Центральный блок
Обозначение     Сила тока (А)     Назначение
  • 1 5 Общее освещение, приборный щиток, светильник аварийного освещения, задние правые и передние левые позиционные фонари, задний правый и передний левы габаритные фонари, освещение номерного знака, регулировка положения фар, реле в цепи противотуманного света 2 5 Задний левый и передний правый позиционные фонари, задний левый и передний правый габаритные фонари, освещение номерного знака
  • 3 3 Реле в цепи переключения дальнего/ближнего света фар
  • 4 5 Правая фара/ближний свет
  • 5 5 Левая фара/ближний свет
  • 6 7,5 Правая фара/дальний свет и контрольная лампа
  • 7 7,5 Левая фара/дальний свет
  • 8 7,5 Передние противотуманные фары
  • 9 5 Задние противотуманные фонари
  • 10 7,5 Дополнительные фары дальнего света
  • 11 10 Звуковой сигнал
  • 12 5 Реле в цепи подогрева топлива и топливного фильтра, реле в цепи светового сигнала
  • 13 3 Контрольная лампа цепи заряда - IVECO Control
  • 14 3 Датчик блокировки дверей кабины, питание приборов
  • 15 7,5 Стеклоочиститель, стеклоомыватель
  • 16 10 Аварийная сигнализация
  • 17 5 Указатели поворота
  • 18 15 Стоп-сигнал, огни заднего хода
  • 19 3 Электромагнит устройства останова двигателя
  • 20 3 Тахограф
  • 21 10 Внутреннее освещение, прикуриватель
  • 22 3 Резерв или понижающий трансформатор
  • 23 7,5 Резерв
  • 24 15 Отопление, оттаивание

Дополнительные предохранители
Обозначение     Сила тока (А)     Назначение
  • 1 30 Термостартер
  • 2 5 Осушитель воздуха
  • 3 20 Подогрев осушителя воздуха
  • 4 15 Трансформатор напряжения
  • 5 15 Подогрев топливного фильтра
  • 6 15 Подогрев топливного фильтра

ПЕРЕЧЕНЬ КОМПОНЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ
Обозначение      Наименование
  • 03000 Генератор со встроенным регулятором напряжения
  • 08000 Устройство защиты от скачков напряжения для встроенного электронного регулятора
  • 19005 Термостартер
  • 20000 Стартерная батарея
  • 22000 Звуковая сигнализация
  • 25003 Дистанционный выключатель противотуманного света
  • 25004 Реле в цепи включения фар
  • 25006 Реле в цепи стоп-сигнала
  • 25009 Реле в цепи ближнего света фар
  • 25012 Дистанционный выключатель противотуманного света и выключатель фар
  • 25013 Дистанционный выключатель ближнего света при включенном дальнем свете фар
  • 25014 Дистанционный выключатель для включения стояночных огней при выключенном двигателе
  • 25015 Дистанционный выключатель для включения позиционных фонарей и дальнего света фар при выключенном двигателе
  • 25103 Реле в цепи контрольной лампы сигнализации неисправности тормозной системы
  • 25105А Реле отсечки в цепи датчика ABS (неисправность датчика с противоположной стороны)
  • 25105В Реле отсечки в цепи датчика ABS (неисправность датчика с противоположной стороны)
  • 25106 Реле в цепи управления контрольной лампы ABS тягача
  • 25107 Реле в цепи питания электронного блока ABS
  • 25200 Реле в цепи запуска
  • 25204 Реле в цепи разрешения запуска
  • 25209 Реле отсечки в цепи питания потребителей при запуске двигателя
  • 25805 Реле включения звуковой сигнализации
  • 25810 Реле включения в цепи подогрева топливного фильтра
  • 25817 Реле включения в цепи подогрева осушителя воздуха
  • 28002 Электромагнит устройства останова двигателя
  • 30001А Прожектор фары ближнего света с позиционным фонарем (сектор ближнего света)
  • 30001В Прожектор фары ближнего света с позиционным фонарем (сектор фары)
  • 30001С Прожектор фары ближнего света с позиционным фонарем (сектор позиционного фонаря)
  • 30010 Прожекторы дальнего света
  • 30011 Противотуманные фары
  • 30100 Двигатель устройства регулировки высоты фар
  • 32002 Передний указатель поворота
  • 33001 Боковой указатель поворота
  • 34000A Задний позиционный фонарь
  • 34000В Задний противотуманный фонарь
  • 34000С Задний указатель поворота
  • 34000D Стоп-сигнал
  • 34000Е Фонарь заднего хода
  • 35000 Фонарь освещения номерного знака
  • 37001 Передний габаритный фонарь
  • 37002 Задний габаритный огонь
  • 39002 Потолочный светильник освещения спального места
  • 39017 Потолочный светильник кабины
  • 39020 Лампа освещения пепельницы
  • 39022 Потолочный светильник внутреннего освещения кабины с регулируемым направлением
  • 40001 Электронный тахометр
  • 40011 Электронный тахограф
  • 40032 Датчик электронного тахографа
  • 40035 Переходное устройство тахометра
  • 42001 Датчик давления масла со строенной контрольной лампой
  • 42008 Датчик давления в контурах передних и задних тормозов
  • 42030 Датчик давления масла в двигателе
  • 42102 Контактор сигнализации включения стояночного тормоза
  • 42351 Контактор сигнализации засорения воздушного фильтра
  • 42550 Контактор сигнализации падения давления масла в двигателе
  • 44001 Индикатор уровня топлива со встроенной контрольной лампой
  • 44031 Датчик уровня топлива с контактным выводом контрольной лампы указателя резерва топлива
  • 44032 Переключатель указателя уровня масла в двигателе
  • 44035 Переключатель указателя падения уровня жидкости в бачке стеклоомывателя
  • 44036 Переключатель указателя падения уровня охлаждающей жидкости в радиаторе
  • 44037 Датчик падения уровня рабочей жидкости в контуре гидроусилителя рулевого механизма
  • 44038 Датчик падения давления рабочей жидкости в контуре привода передних тормозов
  • 44039 Датчик падения давления рабочей жидкости в контуре привода задних тормозов
  • 47011 Датчик температуры охлаждающей жидкости со встроенным индикатором
  • 47030 Датчик температуры охлаждающей жидкости в двигателе
  • 47100 Контактор сигнализации превышения температуры охлаждающей жидкости двигателя
  • 47105 Датчик температуры охлаждающей жидкости
  • 47150 Выключатель сигнализации превышения температуры масла в картере КПП
  • 47200 Выключатель устройства подогрева топливного фильтра
  • 48001 Электронный счетчик числа оборотов
  • 48031 Датчик положения ВМТ
  • 48032 Датчик положения коленчатого вала двигателя
  • 48033 Датчик счетчика числа оборотов
  • 50000 Индикатор «IVECO CONTROL 3»
  • 52006 Выключатель задних противотуманных фонарей
  • 52016 Выключатель освещения места водителя
  • 52021 Выключатель внутреннего освещения
  • 52024 Выключатель со встроенной контрольной лампой для дополнительных прожекторов
  • 52302 Переключатель управления со встроенной контрольной лампой
  • 52304 Выключатель противотуманных фар при включенных противотуманных фонарях
  • 52307 Переключатель наружного освещения
  • 52312 Переключатель регулировки фар
  • 52502 Комбинированный выключатель зажигания и стартера
  • 52600 Автоматический выключатель аккумуляторной батареи
  • 53000 Выключатель устройства проверки контрольных ламп
  • 53006 Контактор устройства запуска, расположенный под кабиной
  • 53300 Контактор стеклоподъемника со стороны водителя
  • 53302 Переключатель стеклоподъемника со стороны пассажира
  • 53501 Контактор стоп-сигнала
  • 53503 Контактор задних противотуманных фонарей
  • 53505 Выключатель сигнализации включения блокировки дифференциала задней оси
  • 53508 Выключать устройства блокировки запуска при включенной передаче
  • 53509 Выключатель внутреннего освещения кабины
  • 53511 Контактор блокировки дверей кабины
  • 53512 Контактор блокировки запуска при включении стояночного тормоза
  • 53514 Контактор окончания хода гидро-пневматического привода передних тормозов
  • 53515 Контактор окончания хода гидро-пневматического привода задних тормозов
  • 53517 Контактор блокировки дифференциала
  • 53801 Контактор блокировки дифференциала для моста Rockwell
  • 54031A Комбинированный переключатель указателей поворота и световой сигнализации
  • 54031В Комбинированный переключатель прожекторов и включения фар)
  • 54031C Комбинированный переключатель стеклоочистителей и стеклоомывателей
  • 58000 Контрольная лампа включения общего освещения
  • 58002 Контрольная лампа включения дальнего света
  • 58052 Контрольная лампа неисправности тормозной системы
  • 58053 Контрольная лампа включения стояночного тормоза
  • 58058 Контрольная лампа падения уровня тормозной жидкости
  • 58061 Контрольная лампа сигнализации неоперативности системы ABS
  • 58062 Контрольная лампа износа тормозных колодок передних колес
  • 58063 Контрольная лампа износа тормозных колодок задних колес
  • 58064 Контрольная лампа неисправности системы ABS прицепа
  • 58065 Контрольная лампа отключения системы ABS прицепа
  • 58069 Контрольная лампа включения системы ASR или ограничителя скорости
  • 58100 Контрольная лампа заряда аккумуляторной батареи
  • 58103 Контрольная лампа засорения топливного фильтра
  • 58104 Контрольная лампа падения давления масла в двигателе
  • 58106 Контрольная лампа падения уровня охлаждающей жидкости
  • 58110 Контрольная лампа включения термостартера
  • 58200 Контрольная лампа включения указателей поворота
  • 58201 Контрольная лампа включения указателей поворота прицепа
  • 58202 Контрольная лампа включения аварийной сигнализации
  • 58250 Контрольная лампа сигнализации неисправности пневматической подвески
  • 58409 Контрольная лампа отключения блокировки дверей кабины
  • 58414 Контрольная лампа включения блокировки дифференциала
  • 58420 Контрольная лампа индикации наличия воды в топливном фильтре
  • 58426 Контрольная лампа включения пониженных передач
  • 58428 Контрольная лампа падения уровня рабочей жидкости в контуре гидроусилителя рулевого управления
  • 58430 Контрольная лампа падения уровня масла в двигателе
  • 58902 Шкала индикации на 10 позиций системы контроля освещения
  • 58904 Шкала индикации на 10 позиций системы контроля гидравлического привода тормозов
  • 59001 Прерыватель указателей поворота и аварийной сигнализации
  • 59100 Прерыватель стеклоочистителя
  • 61000 Блок из 3 диодов (два с общим +)
  • 61101 Нагревательный резистор в цепи топливного фильтра
  • 61107 Нагревательный резистор в цепи сетчатого фильтра (отстойника)
  • 61109 Резистор в цепи самовозбуждения генератора
  • 64000 Электрический насос стеклоомывателя
  • 65000 Блок стеклоочистителя
  • 68000 Радиоприемник
  • 68001 Динамик
  • 68007 С.В.
  • 72006 Разъем на 7 выводов системы ABS
  • 72007 Кабельная соединительная муфта на 9 выводов для подключения диагностического устройства
  • 72008 Трехконтактный соединитель для подключения диагностического разъема
  • 72051 Двухполюсное разъемное контактное соединение
  • 75000 Центральный распределительный блок
  • 78000 Электроклапан для соединения с атмосферой резервуара термостартера
  • 78052 Электроклапан системы ABS
  • 80000 Двигатель стеклоподъемника правой двери
  • 82000 Блок управления противообледенителем
  • 85000 Прикуриватель
  • 85005 Резисторы в цепи подогрева зеркал заднего вида
  • 85028 Понижающий трансформатор (максимум 11 А)
  • 86002 Датчики износа тормозных колодок передних колес
  • 86003 Датчики в цепи сигнализации износа тормозных колодок задних колес
  • 86011 Электронный блок управления системы предварительного и последующего подогрева
  • 86012 Электронный блок управления системы сигнализации наличия воды в топливном фильтре
  • 86013 Датчик наличия воды в топливном фильтре
  • 86016 Прерыватель указателя блокировки дифференциала
  • 86019 Электронный блок управления ослаблением интенсивности освещения
  • 88000 Электронный модуль ABS
  • 88001 Датчик ABS
  • 88002 Информационный модуль ABS

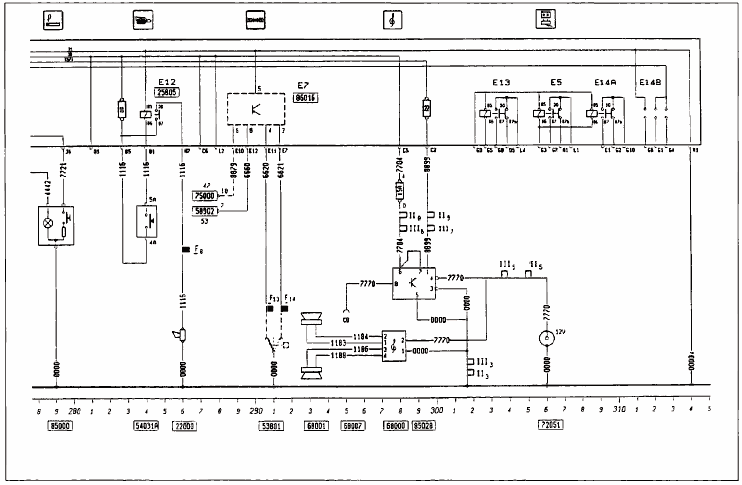

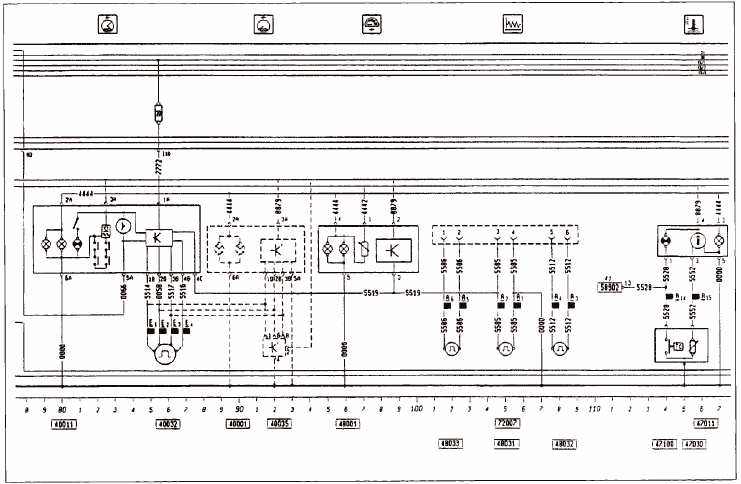

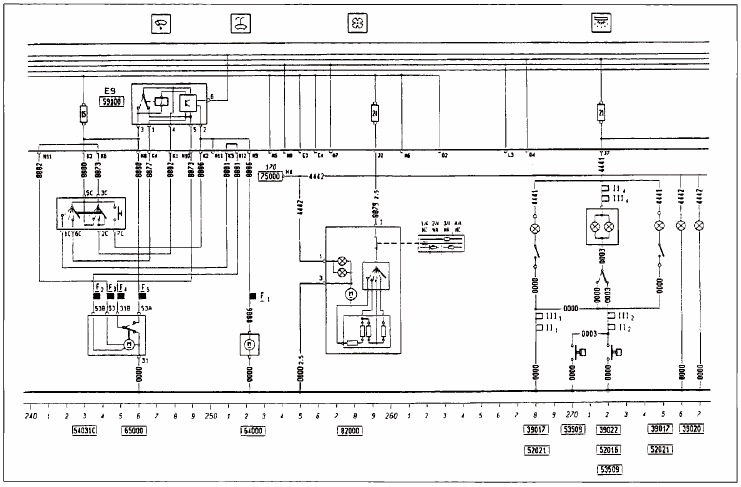

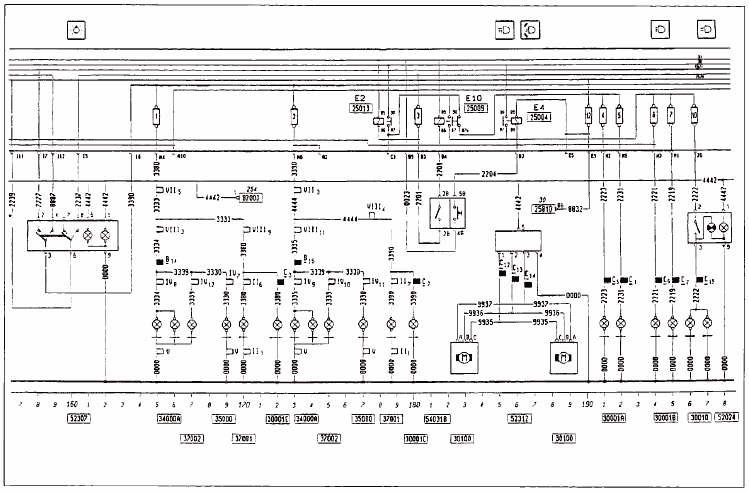

ЭЛЕКТРОСХЕМЫ
