Электрооборудование TEREX
820, 860/880 SX & ELITE, 970/980 ELITE, TX760B, TX860B, TX970B, TX980B

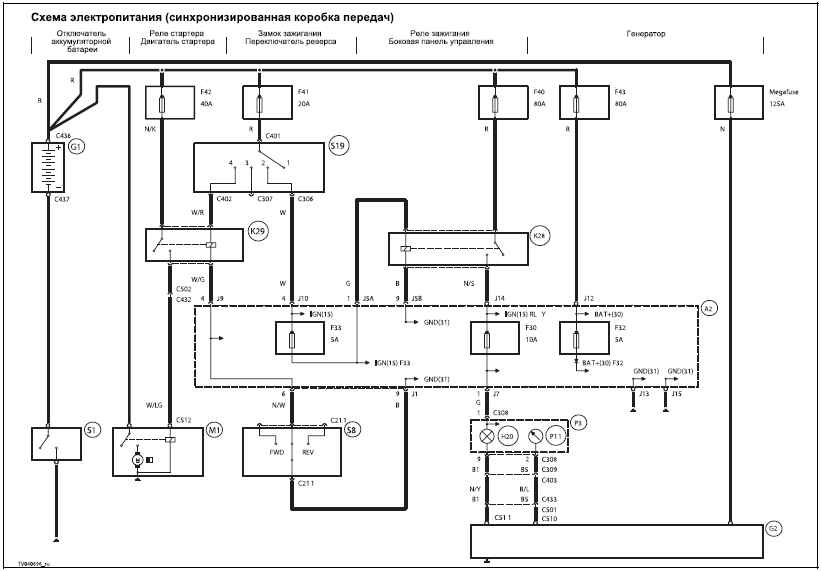

СХЕМЫ ЭЛЕКТРОПРОВОДКИ — ИСТОЧНИК ПИТАНИЯ
(коробка передач)
Компоненты
A2 Панель с плавкими предохранителями и реле
G1 Аккумулятор
G2 Генератор
H20 Сигнальная лампочка заряда генератора
M1 Электромотор стартера
P3 Приборная панель боковой консоли
P11 Тахометр двигателя
S1 Выключатель аккумулятора
S8 Переключатель переднего/заднего хода
S19 Переключатель зажигания под ключ
Реле
K28 Реле зажигания
K29 Реле стартера
Разъемы
C211 Разъем выключателя селектора "Вперед/Назад" рычага направления
C306 Разъем замка зажигания (контакт 2)
C307 Разъем замка зажигания (контакт 3)
C308 Приборы боковой панели / Индикатор сигнальной лампы
C309 Промежуточный разъем (к 403)
C401 Разъем замка зажигания (контакт 1)
C402 Разъем замка зажигания (контакт 4)
C436 Монтажная петля для соединения с положительной клеммой аккумулятора
C437 Монтажная петля для соединения с отрицательной клеммой аккумулятора
C501 Промежуточный разъем (к 433)
C502 Промежуточный разъем (к 432)
C510 Монтажная петля генератора (линейный вывод)
C511 Монтажная петля генератора (сигнальная лампа)
C512 Разъем электродвигателя стартера
