Тормозная система ABS ISUZU
(обучение персонала)

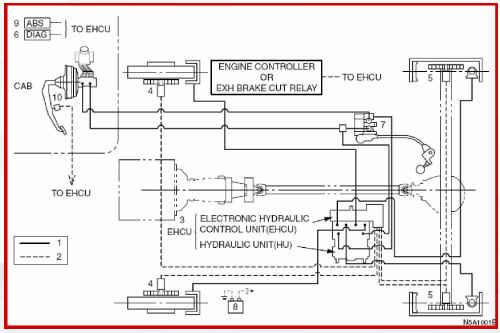

1. Гидравлическая линия
2. Электрическая линия
3. Электронно-гидравлический контрольный блок
4. Датчик оборотов
5. Датчик оборотов

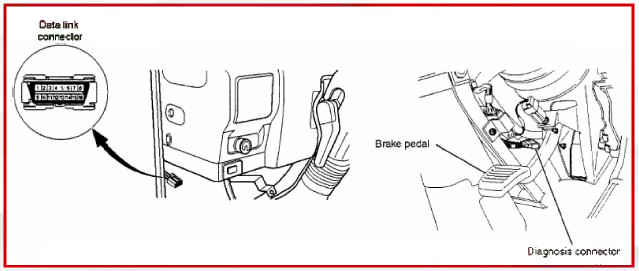

6. Диагностический разъем
7. Пропорциональный клапан загрузки
8. Аккумулятор
9. Контрольная лампа ABS
10. Датчик включения тормоза

Принцип работы ABS
Электронно-гидравлический контрольный блок
ЭГКМ состоит из 2 частей: электронного контроллера и гидравлического модуля.
Электронный контроллер состоит из блока управления ABS, блока обработки ошибок, блока
отключения ABS при возникновении неисправности.
Гидравлический модуль состоит из электромотора, плунжерного гидронасоса и управляющего клапана.


ВЫЗОВ КОДОВ НЕИСПРАВНОСТЕЙ

Выключить зажигание. Замкнуть перемычкой пины 12 и 4 диагностического разъема. Включить зажигание. Прочитать коды неисправности.
ЕСЛИ СИСТЕМА В НОРМЕ, ТО НЕПРЕРЫВНО ОТОБРАЖАЕТСЯ КОД 12.
ЕСЛИ ЕСТЬ НЕИСПРАВНОСТЬ, ТО СНАЧАЛА 3 РАЗА ОТОБРАЖАЕТСЯ КОД 12, ЗАТЕМ ПО 3 РАЗА ОТОБРАЖАЕТСЯ КАЖДЫЙ КОД НЕИСПРАВНОСТИ.
Пример кода 23.
