Параметрирование модуля ASTRONIC (A330) MAN
(MAN-cats)
Эта процедура должна использоваться если рабочий FFR
Внимание!
Чтобы выполнить процедуру настройки модулей автомобиля, необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

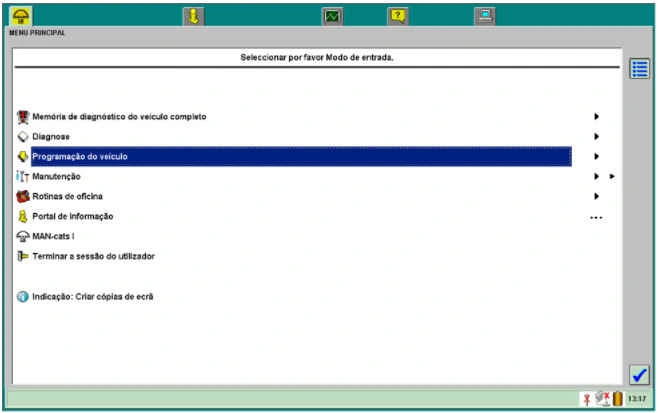

На стартовом экране MAN-cats выберите опцию [Программирование автомобиля] и подтвердите.

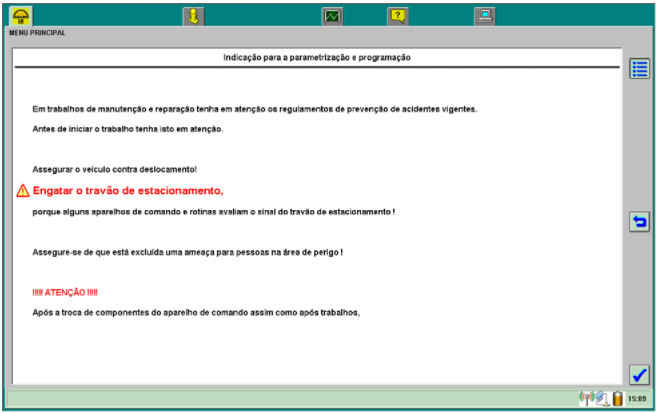

Затем появится следующий экран:
Убедившись, что вышеуказанные пункты выполнены, подтвердите.
Затем появится экран, показанный ниже:
Выберите опцию [параметризация] и подтвердите.
Затем появится экран, показанный ниже:
Выберите опцию [параметризация с файлом данных автомобиля при смене устройства управления] и подтвердите.
Затем появится экран, показанный ниже:

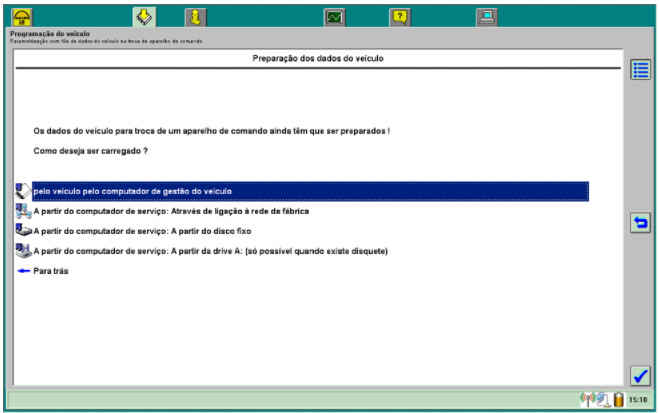

Выберите вариант [по автомобилю с помощью компьютера управления автомобилем] и подтвердите.
Затем появится экран, показанный ниже:
Подождите, пока общение структурируется.
Подождите, пока будет прочитана служебная память.

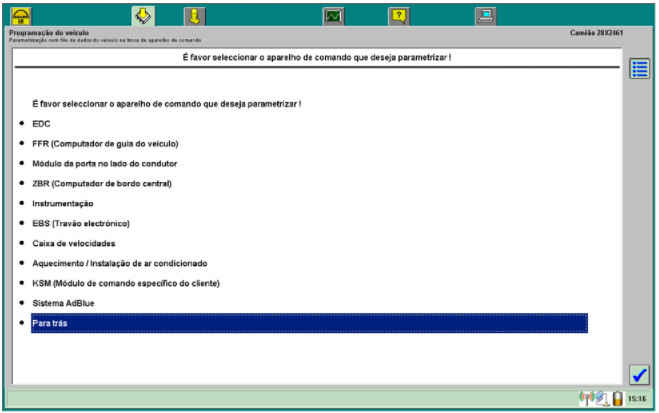

Затем появится экран, показанный ниже:

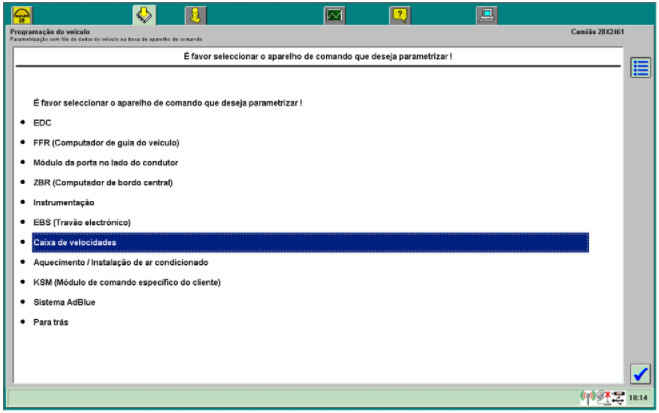

Выберите вариант [Коробка передач] и подтвердите.
Затем появится экран, показанный ниже:

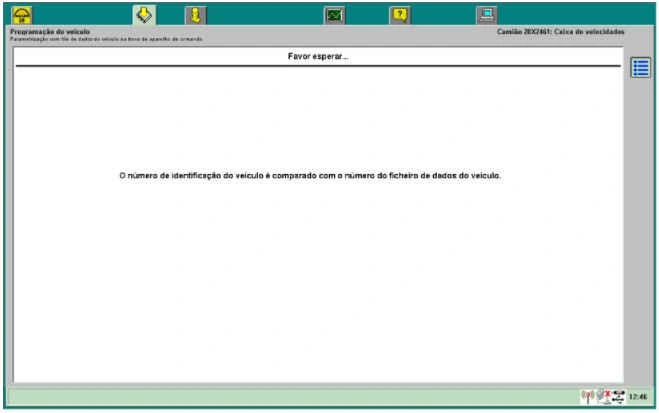

Подождите, пока проверочный номер автомобиля сравнится с номером в базе данных автомобиля.
Если совпадений нет, процесс будет прерван, если проверенный номер совпадает, модуль команд заменяется, а затем появится экран ниже:

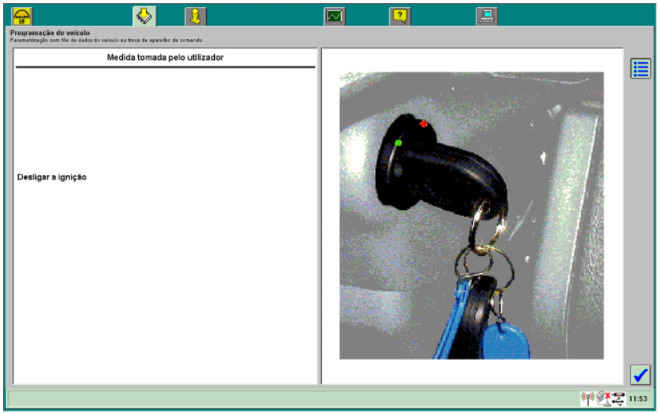

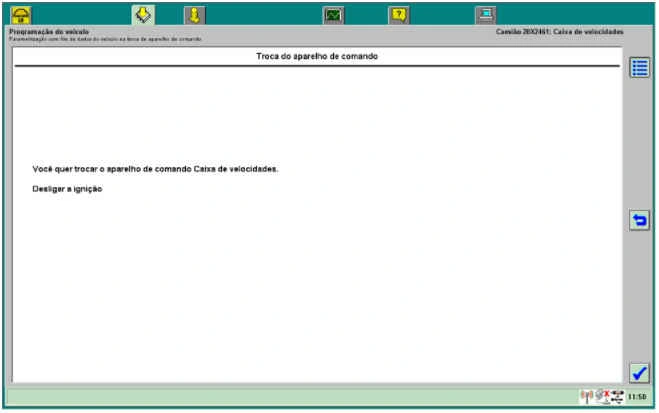

Выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

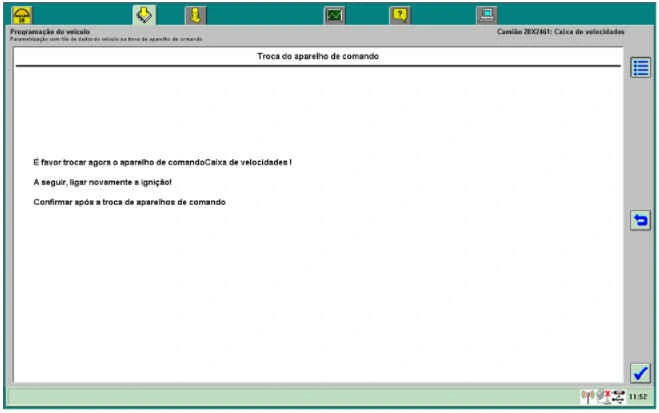

После замены блока управления снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

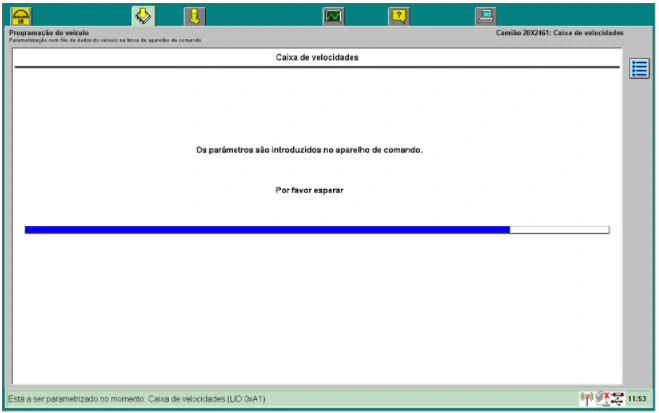

Подождите, пока параметры будут введены в командный модуль.
Затем появится экран, показанный ниже:
Подождите, пока параметры будут введены в командный модуль.
Затем появится экран, показанный ниже:
После ввода параметров на устройстве управления снова выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

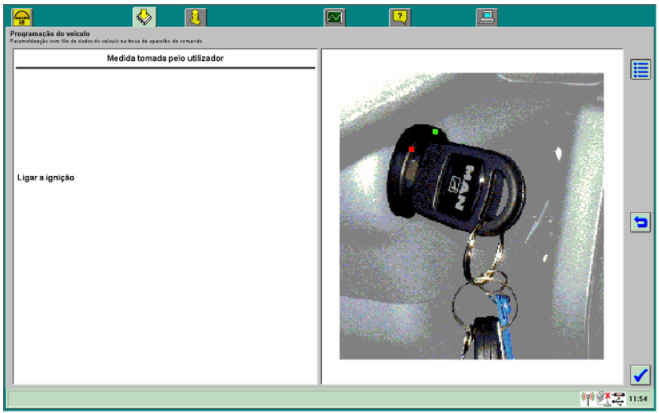

Снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

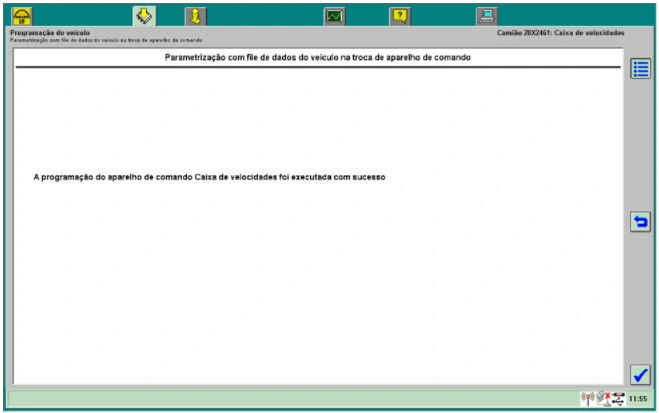

После успешного завершения программирования командного модуля подтвердите.
Затем появится экран, показанный ниже:
Выберите вариант [назад] и подтвердите.
Затем появится экран, показанный ниже:

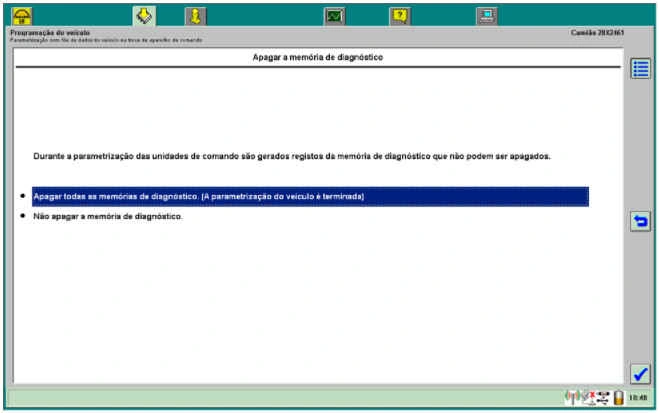

Выберите опцию [Очистить всю диагностическую память. (Параметризация завершена)] и подтвердите.
Затем появится экран, показанный ниже:
Подождите, пока будут проверяться командные модули.
Затем появятся следующие экраны:

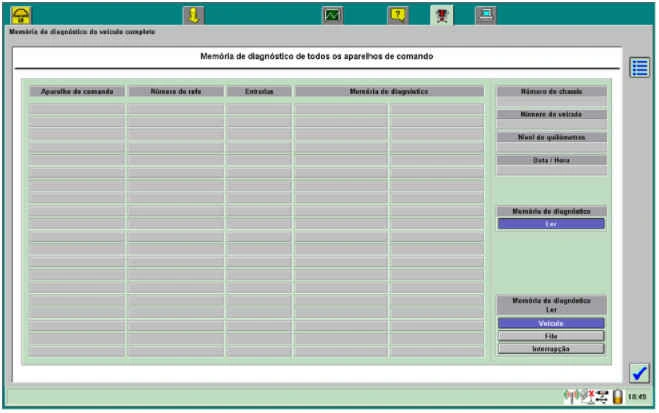

На экране ниже в правом нижнем углу выберите параметры [читать] и [Автомобиль] и подтвердите.
На экране ниже в правом нижнем углу выберите опцию [Конец], чтобы завершить параметризацию.
Параметрирование модуля ASTRONIC с другим серийным номером
Внимание!
Чтобы выполнить процедуру замены модуля с другим номером детали, необходимо проверить следующие пункты:
- Вы должны ознакомиться со списком совместимости и проверить, какие модули совместимы с тем, который установлен в автомобиле.
- Чтобы просмотреть список совместимости, смотри ниже.
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.

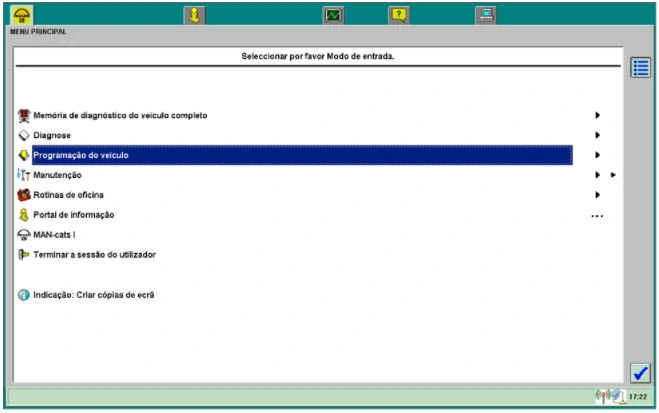

На главном экране MAN-cats выберите опцию [Программирование автомобиля] и нажмите ок.
После сообщения [Вы хотите подключиться сейчас] выберите [НЕТ] и нажмите ок.
Прочитав уведомление, нажмите ок.

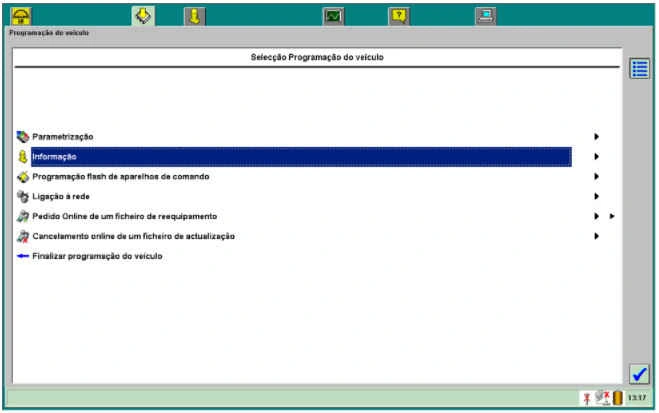

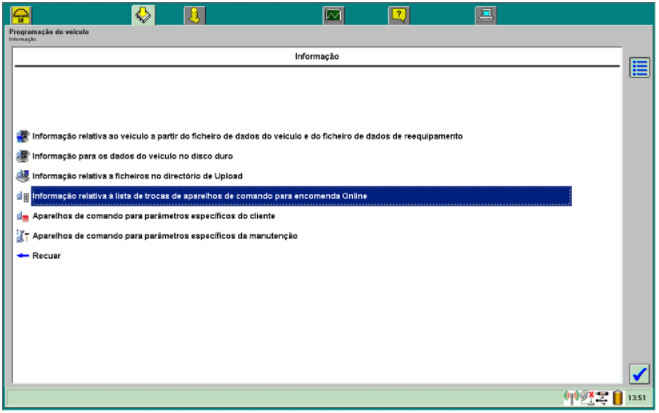

Выберите вариант [Информация], затем нажмите ок.
Выберите вариант [Информация о списке обменов командной станцией для онлайн-заказа], затем нажмите ок.

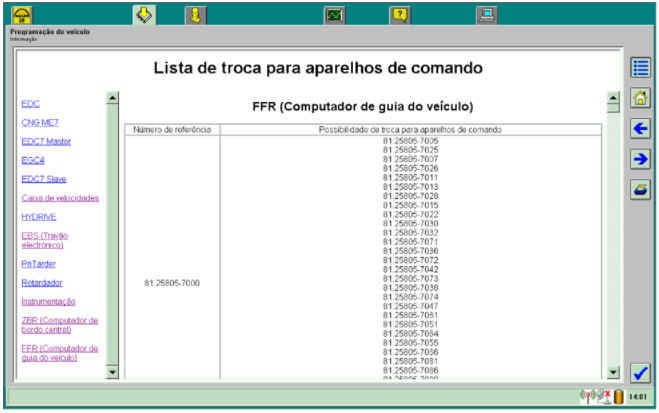

Выберите опцию [FFR (компьютер управления автомобилем)], затем проверьте этот список на наличие ссылочного номера, совместимого с ссылка на исходный командный модуль транспортного средства, после этого нажмите ок.
Параметрирование

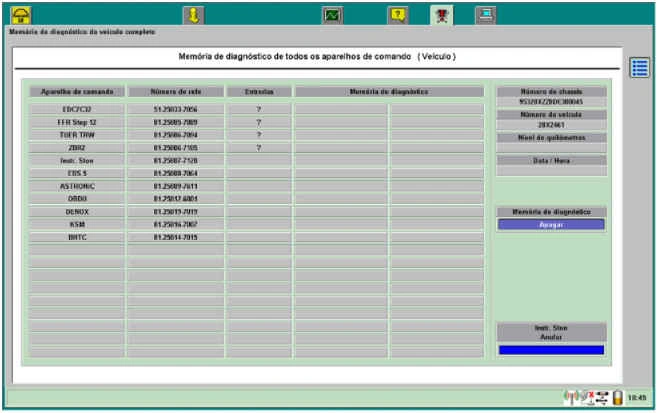

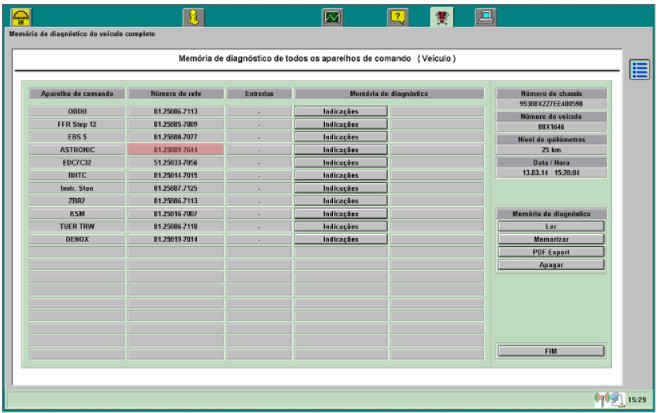

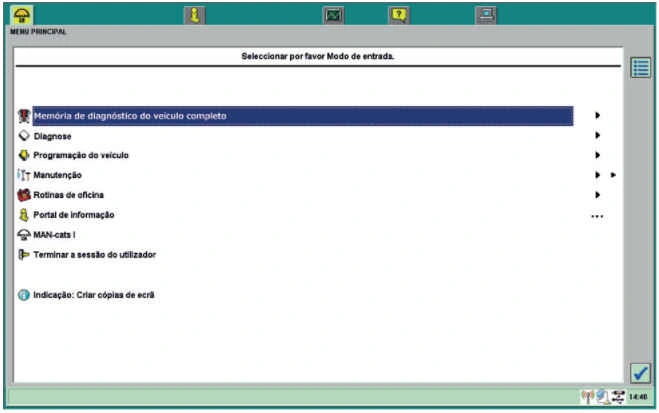

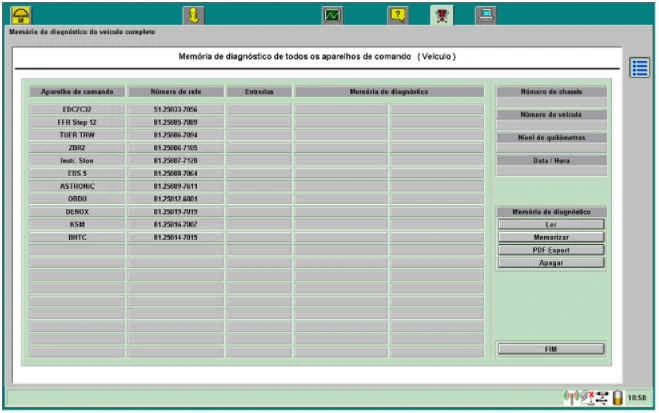

На главном экране MAN-cats выберите опцию [Полная диагностическая память автомобиля] и нажмите ок.
Запишите номер детали MAN (выделен красным) модуля, который вы хотите заменить.
Выберите вариант [КОНЕЦ] и нажмите ок.
Выберите вариант [Программирование автомобиля] и нажмите ок.
Прочитав предупреждения, нажмите ок.

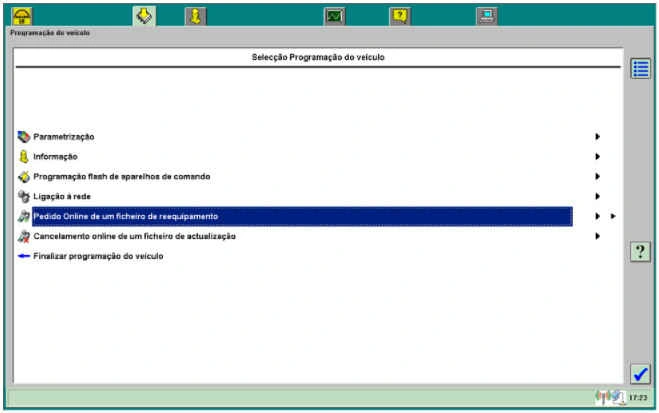

Выберите вариант [Онлайн-запрос файла переоборудования] и нажмите ок.

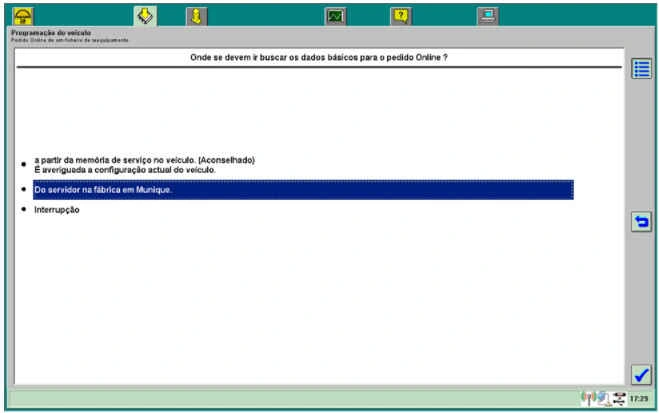

Выберите вариант [С сервера на заводе в Мюнхене] и нажмите ок.
