Места установки компонентов тормозной системы BS Mercedes Actros

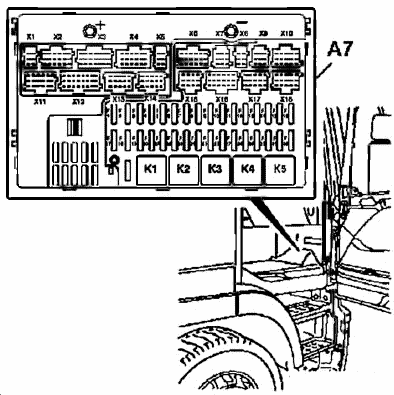

А7: Базовый модуль GM
- Базовый модуль А7

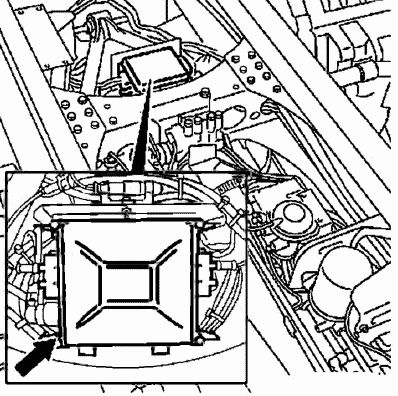

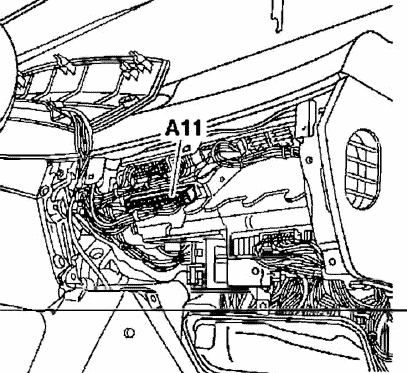

A11: Блок управления BS управление тормозной системой
- А11 Блок управления BS управление тормозной системой

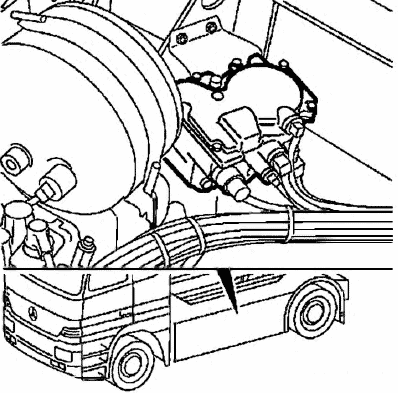

А28: Модулятор тормозного усилия
- Модулятор тормозного усилия А28:

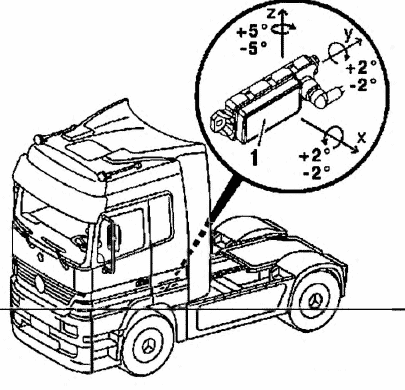

А74: FDR система управления динамикой движения
- 1: А74 Установочное положение модуля FDR система управления динамикой движения

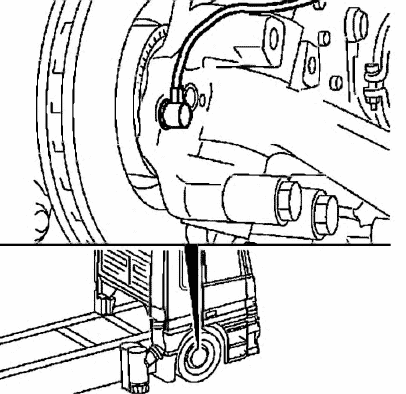

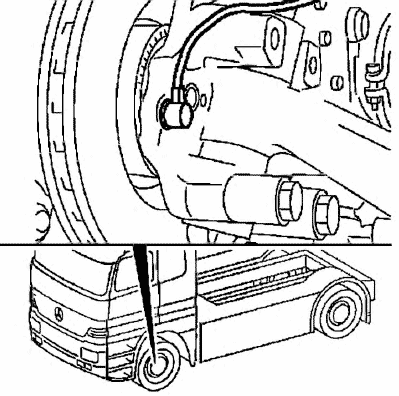

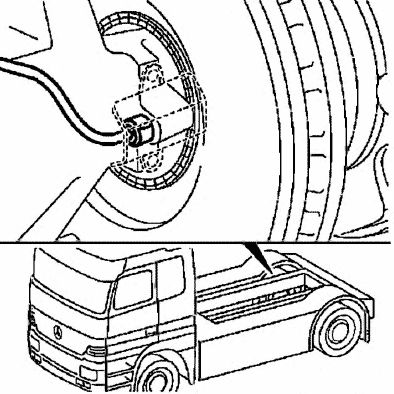

ВЗ0: Датчик числа оборотов на переднем мосту слева
- Датчик числа оборотов на переднем мосту слева
В31: Датчик числа оборотов на переднем мосту справа
- Датчик числа оборотов на переднем мосту справа

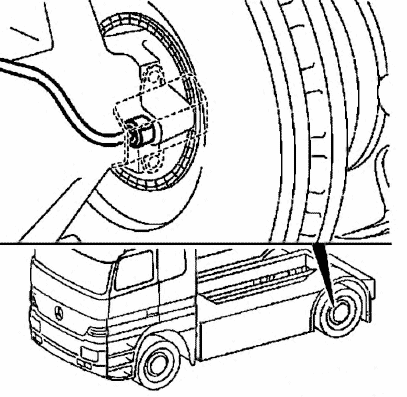

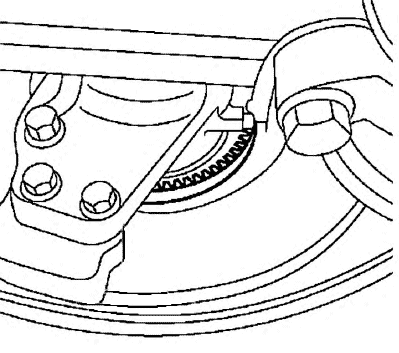

В34: Датчик числа оборотов на заднем мосту слева
- Датчик числа оборотов на заднем мосту слева
В35: Датчик числа оборотов на заднем мосту справа
- Датчик числа оборотов на заднем мосту справа
В44: Датчик тормозного крана
- Датчик тормозного крана

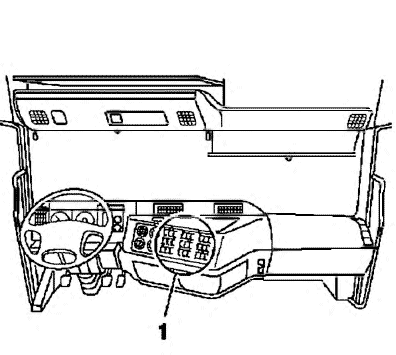

S: Блок выключателей в кабине водителя
- 1: Место установки выключателя 'Отключение ABS прицепа' и 'Увеличение порогового значения ASR'

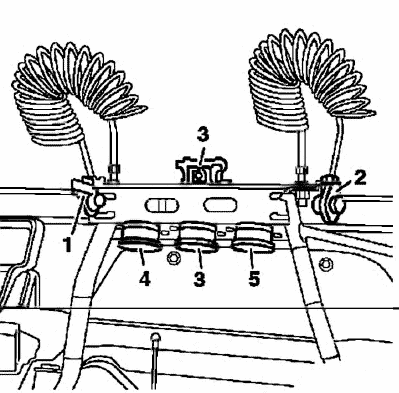

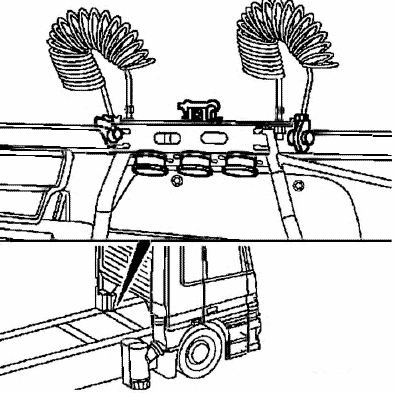

X: Розетки полуприцепа
- 1: Соединительная головка для тормозов
- 2: Соединительная головка для подачи
- 3: Глухая розетка
- 4: Розетка прицепа (седельный тягач)
- 5: Розетка прицепа (седельный тягач)
- Расположение розетки прицепа для светя или ABS не однозначно.
Розетка для света 15-полюсная, для ABS 7-полюсная.
X12: Розетка прицепа (седельный тягач)
- Розетка прицепа (седельный тягач)
Х12: Розетка прицепа (платформа)
- Розетка прицепа (платформа)

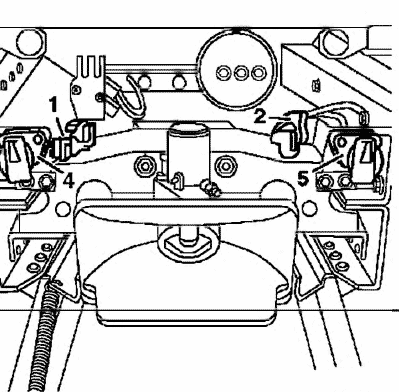

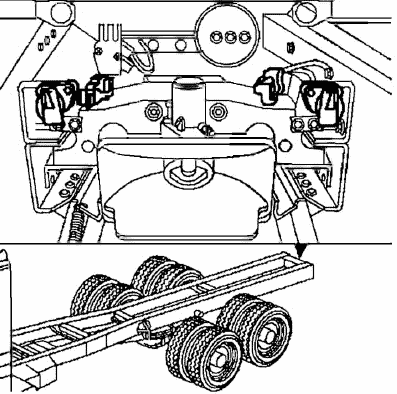

X12: Розетка ABS прицепа
- 1: Соединительная головка для тормозов
- 2: Соединительная головка для подачи
- 4: Розетка прицепа (платформа)
- 5: Розетка прицепа (платформа)
- Расположение розетки прицепа для светя или ABS не однозначно.
Розетка для света 15-полюсная, для ABS 7-полюсная.
Y: Индуктор
- Индуктор

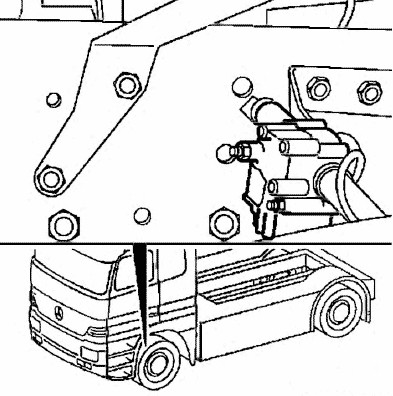

Y16: Электромагнитный клапан ABS на переднем мосту слева
- Электромагнитный клапан ABS на переднем мосту слева
Y17: Электромагнитный клапан ABS на переднем мосту справа
- Электромагнитный клапан ABS на переднем мосту справа

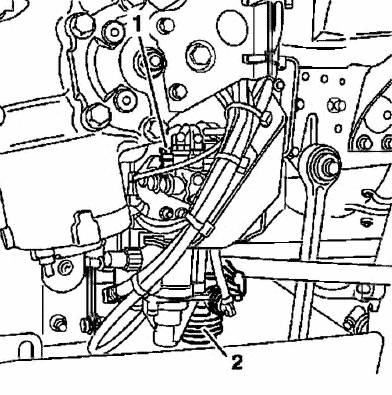

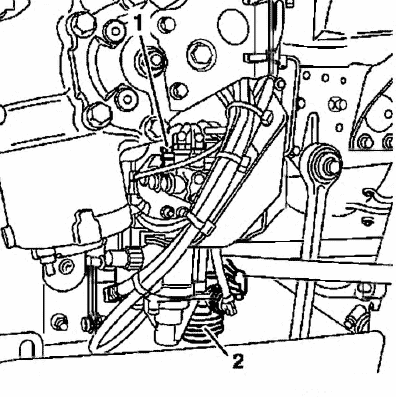

Y17: Электромагнитный клапан ABS на переднем мосту справа
- 1: Штекерное соединение на электромагнитном клапане ABS
- 2: Электромагнитный клапан ABS на переднем мосту справа

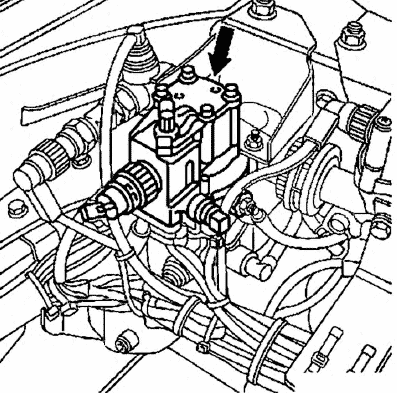

Y20: Электромагнитный клапан 'ASR'
- Электромагнитный клапан 'ASR'
Y20: Электромагнитный клапан 'ASR'
- Клапан отключения ASR

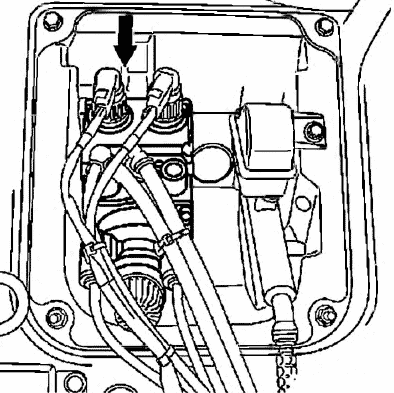

Y21: Пропорциональный ускорительный клапан переднего моста
- 1: Дублирующий клапан 'Передний мост'
- 2: Пропорциональный ускорительный клапан

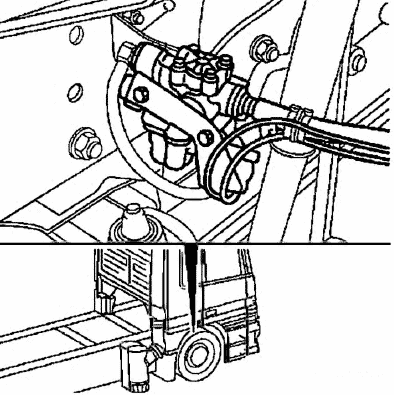

Y23: Клапан управления прицепом
- Клапан управления прицепом

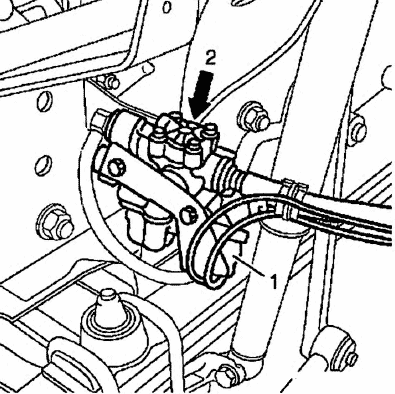

Y95: Дублирующий клапан 'Передний мост'
- 1: Дублирующий клапан 'Передний мост'
- 2: Пропорциональный ускорительный клапан

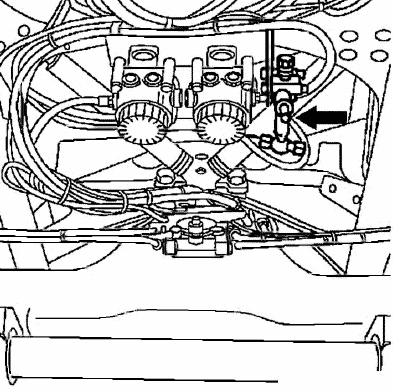

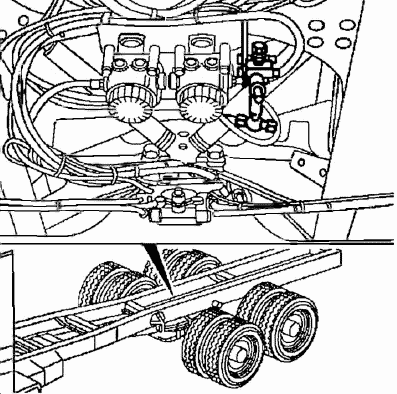

Y96: Дублирующий клапан 'Задний мост'
- Дублирующий клапан 'Задний мост'
